Sistema de alimentación PTX10016

Las fuentes de alimentación JNP10K-PWR-AC son de 2700 W y admiten entre 200 y 240 VCA. La potencia de salida es de 2700 W.

CAUTELA:

No mezcle las fuentes de alimentación de CA y CC en el mismo chasis. AC y HVAC pueden coexistir en el mismo chasis durante el cambio en caliente de AC por HVAC. No mezcle las fuentes de alimentación de CA y HVAC en un entorno en funcionamiento.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

CAUTELA:

Puede evitar que los cables de alimentación de CA estén expuestos a la salida de aire caliente enrutando siempre los cables de alimentación lejos de las bandejas del ventilador y las fuentes de alimentación.

Cada fuente de alimentación JNP10K-PWR-AC tiene dos entradas de CA independientes con clasificación de 16-A en la placa frontal. Aunque cada entrada proporciona suficiente potencia de entrada para proporcionar una salida completa, conéctese siempre a una alimentación de alimentación de CA dedicada para proporcionar redundancia. Solo una fuente de alimentación está operativa a la vez.

Nota:

Para mayor redundancia, enchufe siempre los dos cables de alimentación de cada fuente de alimentación:

• INP1 en el suministro público de electricidad

• INP2 en una fuente de alimentación alternativa o independiente

Cada fuente de alimentación JNP10K-PWR-AC tiene un interruptor de alimentación con marcas internacionales para encendido (|) y apagado (O), un ventilador y cuatro LED en la placa frontal que indican el estado de la fuente de alimentación. También tiene un conjunto de conmutadores de paquete dual en línea (DIP) que habilitan las fuentes de origen, INP1 e INP2. Consulte la figura 1.

CAUTELA:

Utilice un disyuntor de 2 polos con una potencia nominal de 25 A en la instalación del edificio y el sistema, o según el código eléctrico local.

Cada fuente de alimentación JNP10K-PWR-AC viene con dos retenedores de cable de alimentación que mantienen los cables de alimentación en su lugar. Consulte la figura 2. Cada retenedor de cable de alimentación tiene un clip y una tuerca de ajuste. Los extremos del clip se enganchan en los orificios del soporte a cada lado de la entrada del aparato de CA en la placa frontal. La tuerca de ajuste mantiene el cable de alimentación en la posición correcta.

Nota:

Enrute todos los cables de la fuente de alimentación de CA lejos de las bandejas del ventilador y las rejillas de ventilación de la fuente de alimentación. Asegúrese de que los cables de alimentación no obstruyan las bandejas del ventilador o las rejillas de ventilación de la fuente de alimentación.

Cada fuente de alimentación se conecta al riel de alimentación del enrutador. El riel de alimentación distribuye la potencia de salida producida por las fuentes de alimentación a diferentes componentes del enrutador. Cada fuente de alimentación proporciona alimentación a todos los componentes del router.

Cada fuente de alimentación tiene su propio ventilador y está refrigerada por su propio sistema de refrigeración interno. El aire caliente sale de la parte trasera del chasis.

La fuente de alimentación JNP10K-PWR-AC2 es un modelo de alta capacidad diseñado para admitir sistemas de CA, CA de alto voltaje (HVAC) o CC de alto voltaje (HVDC) en un modo de 20-A o 30-A; consulte la figura 3. La fuente de alimentación alimenta la entrada de CA y proporciona una salida de CC de 5000 W con una sola alimentación y 5500 W con una alimentación dual. El rango de voltaje de entrada de funcionamiento es de 180 a 305 VCA para sistemas de CA y de 190 a 410 VCC para sistemas de CC.

El número de fuentes de alimentación y si las fuentes de alimentación proporcionan alimentación de salida alta (30-A) o baja salida (20-A) se configuran mediante un conjunto de conmutadores de paquete dual en línea (DIP) en la placa frontal de la fuente de alimentación. Si una fuente de alimentación del chasis se establece en bajo consumo, el presupuesto de energía para el chasis se reduce a bajo consumo, independientemente de la configuración del conmutador DIP o de los resultados de salida en la CLI. Este diseño protege contra el ajuste accidental de la fuente de alimentación a 30 A en una instalación que puede proporcionar solo 20 A y el disparo del disyuntor de la instalación. Le recomendamos que no mezcle la configuración del conmutador DIP en su sistema. Consulte la Tabla 1 para obtener información acerca de los voltajes de entrada y salida cuando se utilizan los conmutadores DIP.

Advertencia:

Peligro extremo de quemaduras: no manipule una fuente de alimentación HVAC o HVDC que se ejecute en el chasis sin guantes de protección térmica. El JNP10K-PWR-AC2 puede alcanzar temperaturas en el rango de 158 °F a 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

CAUTELA:

Utilice un disyuntor de 2 polos con una potencia nominal de 25 A en la instalación del edificio y el sistema, o según el código eléctrico local.

Tabla 1: Configuración del conmutador DIP para fuentes de alimentación JNP10K-PWR-AC2

INP0—PS 0 (conmutador DIP 1)	INP1—PS 1 (conmutador DIP 2)	H/L (entrada alta 30 A/entrada baja 20 A)	Potencia de salida
En	En	Activado (30 A)	5500 W
En	En	Desactivado (20 A)	3000 W
En	Apagado	Activado (30 A)	5000 W
Apagado	En	Activado (30 A)	5000 W
En	Apagado	Desactivado (20 A)	2700 W
Apagado	En	Desactivado (20 A)	2700 W

Nota:

Si uno de los interruptores DIP está en la posición de encendido y si el interruptor de encendido está ajustado en la posición de apagado, el sistema emite una alarma de que faltan las fuentes de entrada. Puede evitar esto configurando ambos interruptores DIP en posición de apagado.

Nota:

• IP1
  • INP1 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior.
  • INP0 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2.
• IP2
  • INP2 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior.
  • INP1 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2.

CAUTELA:

Es importante conectar ambas fuentes de entrada de la fuente de alimentación JNP10K-PWR-AC2 a la red de CA antes de cargar el sistema con alimentación.

Las fuentes de alimentación tienen ventiladores internos que contribuyen al enfriamiento del chasis. Por lo tanto, todas las fuentes de alimentación deben estar presentes en un chasis en funcionamiento para tener el flujo de aire adecuado. Aunque todas las fuentes de alimentación deben estar presentes en el chasis, no necesariamente deben estar conectadas a la alimentación. Si una fuente de alimentación está instalada en una ranura pero no está conectada a una fuente de alimentación, extrae energía del chasis para alimentar los ventiladores internos de las fuentes de alimentación.

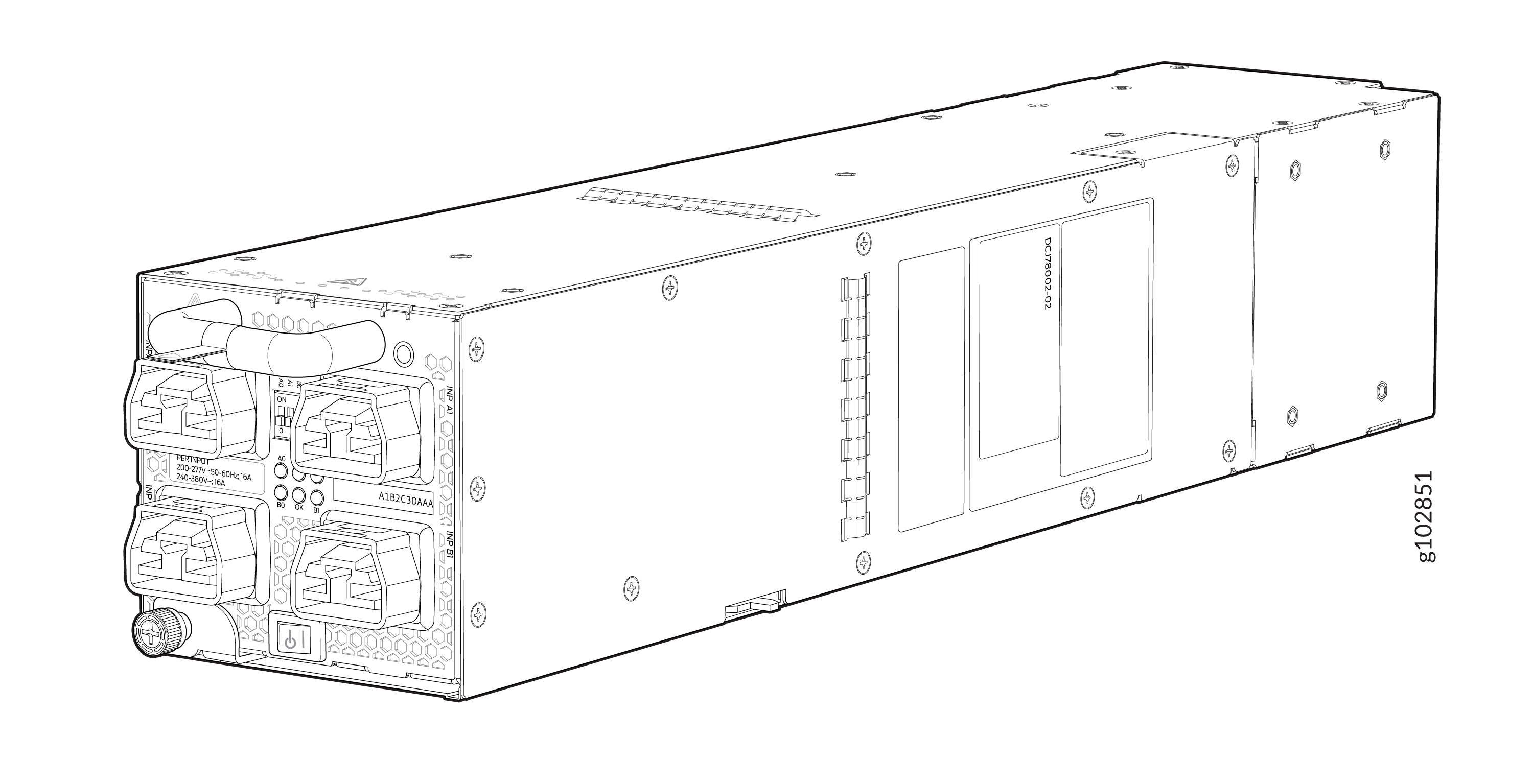

La fuente de alimentación JNP10K-PWR-AC3 es un modelo de alta capacidad diseñado para admitir sistemas de CA en modo 15-A y 20-A; consulte la figura 4.

Entrada—La fuente de alimentación toma cuatro entradas monofásicas de CA (180-264 VCA) (A0, A1, B0 y B1) a 20 A o 15 A y proporciona una salida de CC de 12,3 V. El receptáculo de entrada de la fuente de alimentación de CA (PSU) es IEC 320-C22. El conector de acoplamiento en el cable de alimentación es IEC 320-C21.

Resultado:La fuente de alimentación proporciona una salida de CC de 12,3 V en:

• 7800 W (entrada de 20 A) con tres o cuatro fuentes activas, o
• 6000 W (entrada 20-A) con dos fuentes activas (A0 y A1 o B0 y B1), o
• 3000 W (entrada de 20 A) con alimentación activa única.

• 7800 W (entrada de 15 A) con cuatro fuentes activas, o

• 7500 W (entrada de 15 A) con tres fuentes activas, o

• 5000 W (entrada de 15 A) con dos fuentes activas, o

• 2500 W (entrada de 15 A) con alimentación activa única.

• El rango de voltaje de entrada de funcionamiento es de 180 a 264 VCA para sistemas de CA. La salida de CC es de 12,3 VCC.

• El número de fuentes de alimentación y si las fuentes de alimentación proporcionan alimentación de salida alta (20 A) o baja salida (15-A) se configuran mediante un conjunto de conmutadores de paquete dual en línea (DIP) en la placa frontal de la fuente de alimentación. Si una fuente de alimentación del chasis se establece en bajo consumo, el presupuesto de energía para el chasis se reduce a bajo consumo, independientemente de la configuración del conmutador DIP o de los resultados de salida en la CLI. Este diseño protege contra el ajuste accidental de la fuente de alimentación a 20 A en una instalación que puede proporcionar solo 15 A y el disparo del disyuntor de la instalación. Le recomendamos que no mezcle la configuración del conmutador DIP en su sistema. Consulte la Tabla 3 para obtener información sobre los voltajes de entrada y salida cuando se utilizan los interruptores DIP.

• La fuente de alimentación JNP10K-PWR-AC3 tiene un interruptor ENABLE en el panel frontal para habilitar/deshabilitar la salida principal de 12.3 VCC y la salida de espera de +5.0 V_BIAS también. Si el conmutador está en posición DISABLE (DISCAPACITAR), el PFC del front-end se desactivará para minimizar el consumo de energía. Este conmutador tiene la prioridad más alta sobre cualquier otro método de apagado.

• La eficiencia es del 93% a plena carga. El factor de potencia es 0.98. La corriente de irrupción máxima es de 50 A para la alimentación activa.

Tabla 2: PSU, matriz ABPM

Fuentes de alimentación JNP10K-PWR-AC3	ABPM (JNP10K-PWR-BLN3)
3	7
4	6
5	5
6	4
7	3
8	2
9	1
10	0

Nota:

Debe haber un mínimo de tres unidades de fuente de alimentación (PSU) JNP10K-PWR-AC3 en el chasis del enrutador.

Se requiere un mínimo de tres (3) unidades de fuente de alimentación JNP10K-PWR-AC3 para operar la infraestructura básica del chasis. A medida que se instalen y activen tarjetas de línea adicionales, se necesitarán más PSU para satisfacer la demanda de energía. Proporcionamos una herramienta de configuración de energía para ayudarle a determinar la cantidad de PSU necesarias para una configuración de chasis determinada. Consulte Calculadora de potencia.

La fuente de alimentación JNP10K-PWR-AC3 tiene ventiladores internos que contribuyen al enfriamiento del chasis. Por lo tanto, se deben instalar fuentes de alimentación o módulos de alimentación en blanco activos (ABPM) en las 10 ranuras de PSU de un chasis en funcionamiento para tener un flujo de aire adecuado. Aunque se requieren 10 fuentes de alimentación o ABPM presentes en el chasis, las fuentes de alimentación no necesariamente están conectadas a la fuente de alimentación. Si hay una fuente de alimentación instalada en una ranura, pero no está conectada a una fuente de alimentación, sigue consumiendo energía del chasis para alimentar los ventiladores internos de las fuentes de alimentación.

Advertencia:

Peligro extremo de quemaduras: el JNP10K-PWR-AC3 puede alcanzar temperaturas en el rango de 158 °F a 176 °F (70 °C a 80 °C) en condiciones de funcionamiento.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

CAUTELA:

Utilice un disyuntor de 2 polos con una potencia nominal de 25 A en la instalación del edificio y el sistema, o según el código eléctrico local.

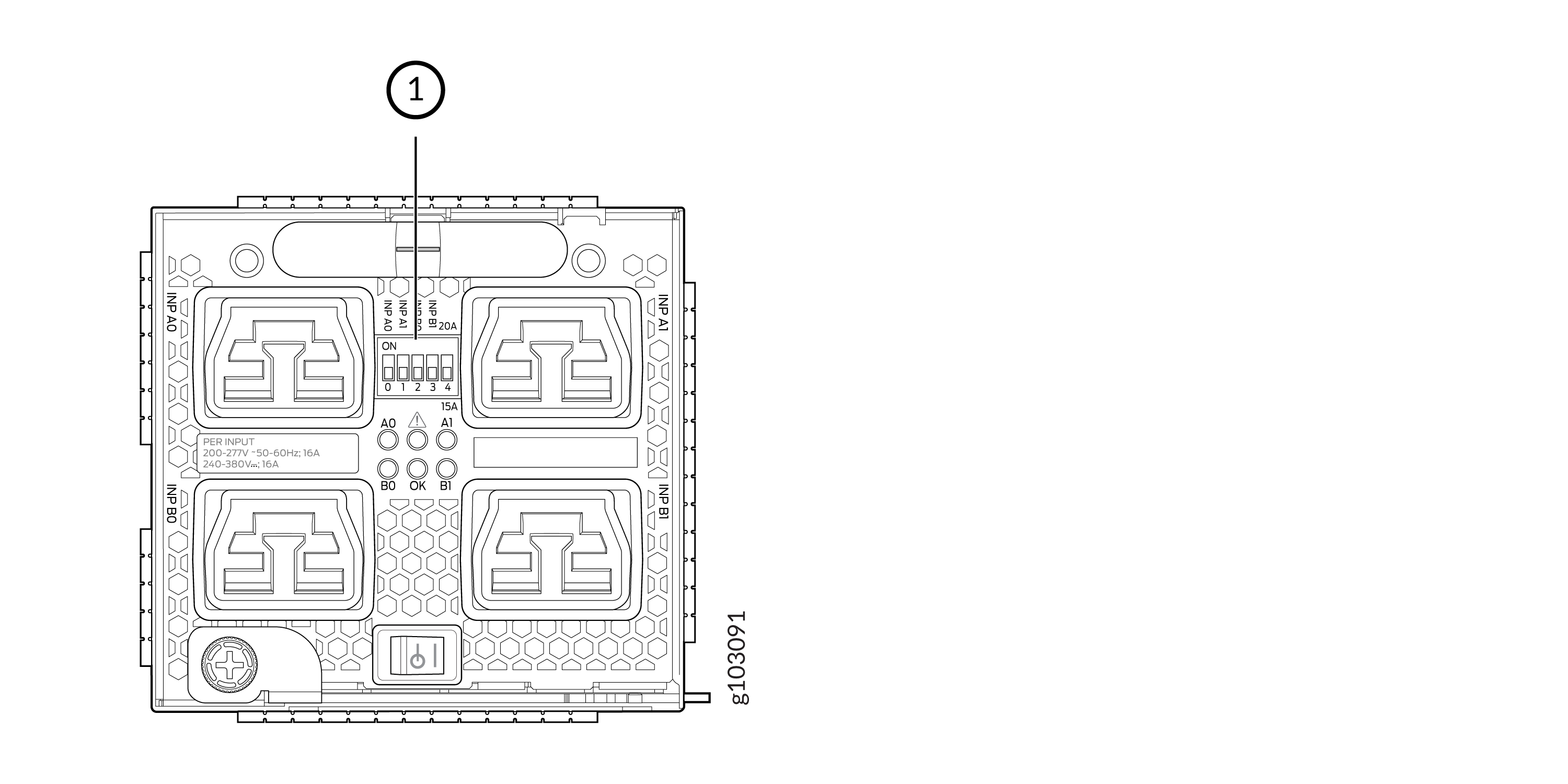

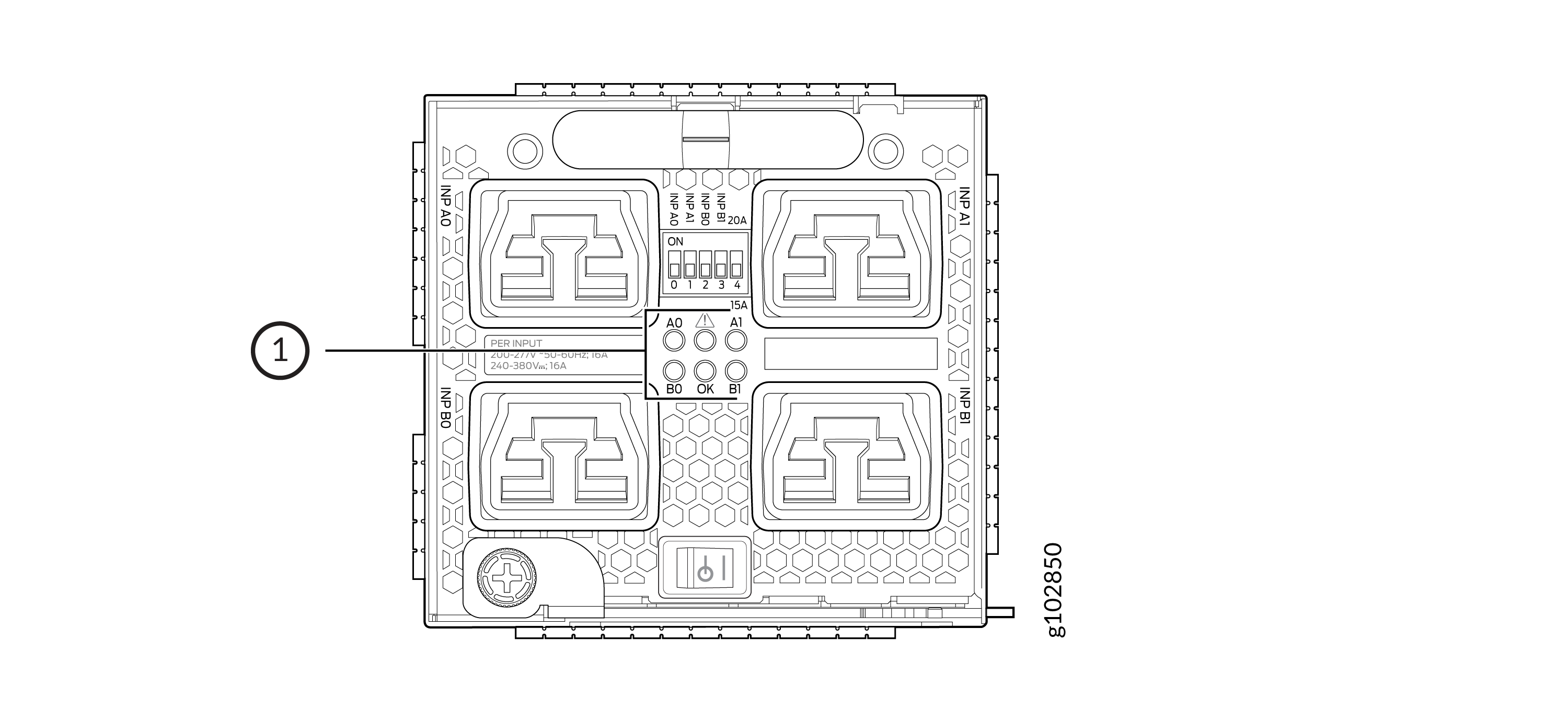

Las fuentes de alimentación JNP10K-PWR-AC3 tienen cinco interruptores DIP de doble posición (INP-A0, INP-A1, INP-B0, INP-B1 y DIP4) a los que se puede acceder desde el panel frontal. DIP4 es el quinto conmutador DIP, que se utiliza para indicar si la fuente de entrada 20A o 15A está conectada. Consulte la Figura 5 y la Tabla 3 para conocer la disposición de los interruptores DIP y la potencia de salida cuando los interruptores DIP están configurados en diferentes combinaciones.

1—LEDs correspondientes a los interruptores DIP situados encima.

Tabla 3: Configuración del conmutador DIP para la fuente de alimentación JNP10K-PWR-AC3

INP-A0 (Conmutador 0)	INP-A1 (Conmutador 1)	INP-B0 (Conmutador 2)	INP-B1 (Conmutador 3)	Conmutador 4 (entrada alta 20 A/entrada baja 15 A)	Potencia de salida
15-A
Apagado	Apagado	Apagado	En	Desactivado (15 A)	2500 W
Apagado	Apagado	En	Apagado	Desactivado (15 A)	2500 W
Apagado	Apagado	En	En	Desactivado (15 A)	5000 W
Apagado	En	Apagado	Apagado	Desactivado (15 A)	2500 W
Apagado	En	Apagado	En	Desactivado (15 A)	5000 W
Apagado	En	En	En	Desactivado (15 A)	7500 W
Apagado	En	En	Apagado	Desactivado (15 A)	5000 W
En	Apagado	Apagado	Apagado	Desactivado (15 A)	2500 W
En	Apagado	Apagado	En	Desactivado (15 A)	5000 W
En	Apagado	En	Apagado	Desactivado (15 A)	5000 W
En	Apagado	En	En	Desactivado (15 A)	7500 W
En	En	Apagado	Apagado	Desactivado (15 A)	5000 W
En	En	Apagado	En	Desactivado (15 A)	7500 W
En	En	En	Apagado	Desactivado (15 A)	7500 W
En	En	En	En	Desactivado (15 A)	7800 W
20-A
Apagado	Apagado	Apagado	En	Activado (20 A)	3000 W
Apagado	Apagado	En	Apagado	Activado (20 A)	3000 W
Apagado	Apagado	En	En	Activado (20 A)	6000 W
Apagado	En	Apagado	Apagado	Activado (20 A)	3000 W
Apagado	En	Apagado	En	Activado (20 A)	6000 W
Apagado	En	En	Apagado	Activado (20 A)	6000 W
Apagado	En	En	En	Activado (20 A)	7800 W
En	Apagado	Apagado	Apagado	Activado (20 A)	3000 W
En	Apagado	Apagado	En	Activado (20 A)	6000 W
En	Apagado	En	Apagado	Activado (20 A)	6000 W
En	Apagado	En	En	Activado (20 A)	7800 W
En	En	Apagado	Apagado	Activado (20 A)	6000 W
En	En	Apagado	En	Activado (20 A)	7800 W
En	En	En	Apagado	Activado (20 A)	7800 W
En	En	En	En	Activado (20 A)	7800 W

CAUTELA:

Es importante conectar las fuentes de alimentación de entrada de la fuente de alimentación JNP10K-PWR-AC3 a la red de CA antes de encender el router.

La fuente de alimentación de CC, JNP10K-PWR-DC, es una fuente de alimentación de entrada dual de 2500 W. La potencia de salida es de 2500 W.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

Cada fuente de alimentación JNP10K-PWR-DC tiene dos pares independientes de orejetas de entrada de CC (entrada 1, RTN, –48V/–60V y entrada 2, RTN, –48V/–60V) en la placa frontal de la fuente de alimentación. Cada entrada requiere una alimentación de CC dedicada. Aunque cada entrada proporciona suficiente potencia de entrada para proporcionar una salida completa, siempre conecte la fuente de alimentación a una fuente de alimentación de CC dedicada para proporcionar redundancia. Solo una fuente de alimentación está operativa a la vez.

Los modelos de fuente de alimentación de CC emplean la selección electrónica de entrada A-B. Si falla una fuente de alimentación, la selección electrónica de entrada A-B enruta la fuente de alimentación a la fuente alternativa. La fuente de alimentación equilibra internamente la potencia entre la entrada de fuente A y la entrada de fuente B. El valor predeterminado es equilibrar el 50% de cada entrada.

Cada fuente de alimentación JNP10K-PWR-DC tiene un interruptor de alimentación con marcas internacionales para encendido (|) y apagado (O), un ventilador incorporado y cuatro LED en la placa frontal que indican el estado de la fuente de alimentación. Consulte la figura 6.

Nota:

La fuente de alimentación JNP10K-PWR-DC requiere un disyuntor dedicado para cada alimentación de CC de entrada. El interruptor elegido debe dimensionarse para entregar 60 A de corriente de entrada.

Cada fuente de alimentación se conecta al riel de alimentación combinado en un enrutador PTX10016. El riel de alimentación distribuye la potencia de salida producida por las fuentes de alimentación a diferentes componentes del enrutador. Cada fuente de alimentación de CC proporciona alimentación a todos los componentes del router.

Nota:

Enrute todos los cables de alimentación de CC lejos de las bandejas del ventilador. Asegúrese de que los cables de alimentación no obstruyan las bandejas del ventilador.

Una fuente de alimentación JNP10K-PWR-DC puede funcionar con una sola entrada de CC conectada.

Cada fuente de alimentación JNP10K-PWR-DC tiene su propio ventilador y se enfría mediante su propio sistema de refrigeración interno. El flujo de aire es desde la parte frontal de la fuente de alimentación hacia la parte posterior. El aire caliente sale de la parte trasera del chasis.

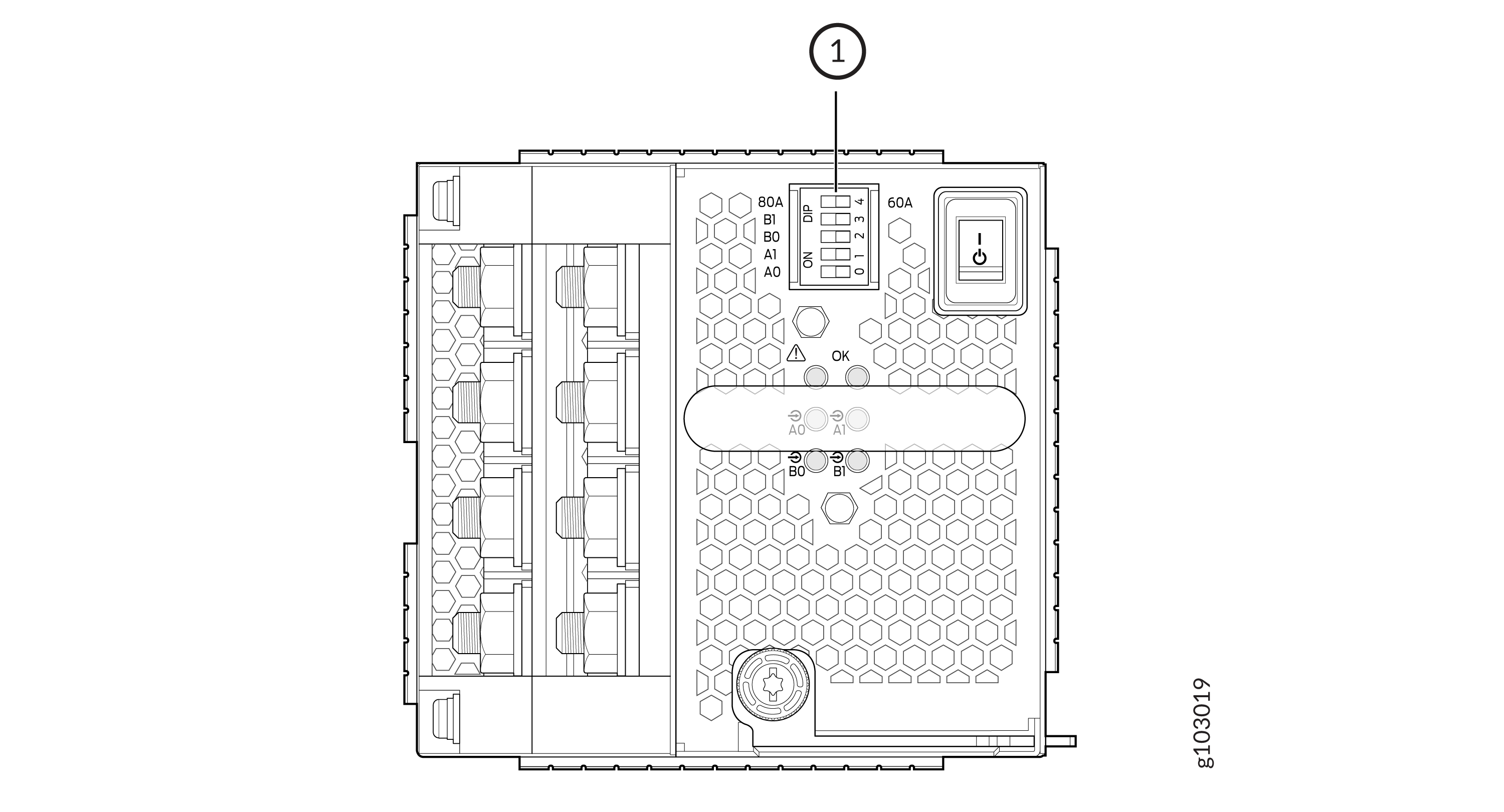

La fuente de alimentación JNP10K-PWR-DC2 proporciona dos fuentes de alimentación en una sola carcasa que acepta 60 A u 80 A mediante cuatro fuentes de alimentación de entrada redundantes. Consulte la figura 7.

Las dos fuentes de alimentación internas (PS 0 y PS 1) tienen alimentaciones de entrada redundantes: A0 y/o B0 proporcionan alimentación a PS 0 y A1 y/o B1 proporcionan alimentación a PS 1. La alimentación de entrada A0 o B0 con el voltaje de entrada más alto proporciona energía a PS 0. Del mismo modo, la alimentación de entrada A1 o B1 con el voltaje de entrada más alto proporciona energía a PS 1. A0, B0, A1 y B1 comparten la potencia si el voltaje de entrada es el mismo. La entrada se configura mediante un conjunto de tres conmutadores DIP en la placa frontal de la fuente de alimentación que establece la potencia de salida combinada para ambas fuentes de alimentación internas. El resultado depende de la configuración de estos conmutadores DIP. Véase el cuadro 4. La salida de PS 0 y PS 1 comparte la potencia de salida.

Tabla 4: Configuración del conmutador DIP para fuentes de alimentación JNP10K-PWR-DC2

INP0—PS 0 (conmutador DIP 1)	INP1—PS 1 (conmutador DIP 2)	H/L (entrada alta 80 A/entrada baja 60 A)	Potencia de salida
En	En	Activado (80 A)	5500 W
En	En	Desactivado (60 A)	4400 W
En	Apagado	Activado (80 A)	2750 W
Apagado	En	Activado (80 A)	2750 W
En	Apagado	Desactivado (60 A)	2200 W
Apagado	En	Desactivado (60 A)	2200 W

Una salida combinada de 5500 W con PS 0 y PS 1 activa está disponible a 56 VCC o superior. Si el voltaje de entrada es inferior a 56 VCC, la potencia de salida disminuye linealmente, manteniendo la corriente de entrada un poco por debajo de los 60 A predeterminados. Sin embargo, la fuente de alimentación admite 5500 W con un voltaje de entrada más bajo si proporciona 80 A y establece el conmutador de la fuente de alimentación en la configuración de 80 A.

Una salida combinada de 2750 W con solo PS 0 o PS 1 activa está disponible a 56 VCC o superior. Si el voltaje de entrada es inferior a 56 VCC, la potencia de salida disminuye linealmente, manteniendo la corriente de entrada un poco por debajo de los 60 A predeterminados. Sin embargo, la fuente de alimentación admite 2750 W con un voltaje de entrada más bajo si proporciona 80 A y establece el conmutador de la fuente de alimentación en una configuración de 80 A.

La fuente de alimentación JNP10K-PWR-DC2 requiere un disyuntor dedicado para cada alimentación de CC de entrada. Debe utilizar un disyuntor clasificado para 80 A DC con retardo medio.

Las fuentes de alimentación tienen ventiladores internos que contribuyen al enfriamiento del chasis. Por lo tanto, todas las fuentes de alimentación deben estar presentes en un chasis en funcionamiento para tener el flujo de aire adecuado. Aunque todas las fuentes de alimentación deben estar presentes en el chasis, no necesariamente deben estar conectadas a la alimentación. Si una fuente de alimentación está instalada en una ranura pero no está conectada a una fuente de alimentación, extrae energía del chasis para alimentar los ventiladores internos de las fuentes de alimentación.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado en el chasis que debe conectarse a tierra permanentemente para conectar a tierra el chasis adecuadamente y proteger al operador de riesgos eléctricos.

CAUTELA:

Antes de comenzar a instalar el enrutador, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de conexión a tierra que suministra. El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador.

La fuente de alimentación JNP10K-PWR-AC tiene cuatro LED en su placa frontal: INP1, INP2, PWR OK y FAULT. Estos LED muestran información sobre el estado de la fuente de alimentación. Consulte la figura 8.

La Tabla 5 describe los LED de la fuente de alimentación JNP10K-PWR-AC.

Tabla 5: LED de la fuente de alimentación JNP10K-PWR-AC

LED	Color	Estado	Descripción
INP1 INP1 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior. INP0 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2. INP2 INP2 en la salida de CLI para Junos OS Evolved versión 20.4R2 o posterior INP1 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2	Verde	Sólido	La fuente de alimentación funciona correctamente.
	Amarillo	Intermitente	La fuente de alimentación ha detectado un error de entrada de energía.
	Ninguno	Canchas	La fuente de alimentación está apagada.
PWR OK	Verde	Sólido	La fuente de alimentación funciona correctamente.
	Amarillo	Intermitente	La fuente de alimentación ha detectado un error de salida de energía.
CULPA	Ninguno	Canchas	La fuente de alimentación funciona correctamente.
	Rojo	Sólido	La fuente de alimentación ha fallado y debe ser reemplazada. O bien, solo se alimenta una entrada y el enrutador habilitado para la entrada que no está encendida se establece en ON. Consulte Instalar una fuente de alimentación JNP10K-PWR-AC para obtener más información sobre los conmutadores de habilitación.

Nota:

Si el LED INP1 o INP2 y el LED PWR OK no están encendidos, el cable de alimentación de CA no está instalado correctamente o la fuente de alimentación ha fallado.

Si el LED INP1 o INP2 está encendido y el LED PWR OK no está encendido, la fuente de alimentación de CA no está instalada correctamente o la fuente de alimentación tiene un fallo interno.

La fuente de alimentación JNP10K-PWR-AC2 tiene cuatro LED en su placa frontal: !, OK, 2 y 1. Estos LED muestran información sobre el estado de la fuente de alimentación. Consulte la figura 9.

Nota:

Las marcas físicas en la fuente de alimentación son 1 y 2. Estas marcas corresponden a INP0 e INP1 en la salida (véase el show chassis power cuadro 6).

Tabla 6: Marcas físicas en el chasis versus mostrar comando de potencia del chasis

Marcado físico en JNP10K-PWR-AC2	show chassis power Mandar
INP1	PS0
INP2	PS1

La Tabla 7 describe los LED de la fuente de alimentación JNP10K-PWR-AC2.

Tabla 7: LED de la fuente de alimentación JNP10K-PWR-AC2

LED	Color	Estado	Descripción
1 INP1 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior. INP0 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2.	Amarillo	Sólido	Uno de los siguientes: La fuente de alimentación está apagada. No hay voltaje de entrada. El voltaje de entrada está presente, pero se detecta una falla.
	Verde	Sólido	La fuente de alimentación funciona correctamente.
2 INP2 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior. INP1 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2.	Amarillo	Sólido	Uno de los siguientes: La fuente de alimentación está apagada. No hay voltaje de entrada. El voltaje de entrada está presente, pero se detecta una falla.
	Verde	Sólido	La fuente de alimentación funciona correctamente.
OK (Alimentación OK)	Verde	Sólido	La fuente de alimentación funciona correctamente.
	Amarillo	Intermitente	La salida de la fuente de alimentación ha detectado un error.
	Canchas	Apagado	La fuente de alimentación está apagada.
! (Falla)	Rojo	Sólido	La fuente de alimentación ha fallado y debe ser reemplazada.
	Canchas	Apagado	La fuente de alimentación funciona normalmente.

La fuente de alimentación JNP10K-PWR-AC3 tiene seis LED en su placa frontal: !, OK, A0, A1, B0 y B1. Los LED numerados corresponden a las cuatro entradas (INP-A0, INP-A1, INP-B0 e INP-B1). Además, hay dos LEDs más OK (Power OK) y !(Falla). Estos LED muestran información sobre el estado de la fuente de alimentación. Consulte la figura 10.

Nota:

Las marcas físicas en la fuente de alimentación son 1, 2, 3 y 4. Estas marcas corresponden a INP-A0, INP-A1, INP-B0 e INP-B1 en la salida (véase el show chassis power cuadro 8).

Tabla 8: Marcas físicas en el chasis AC3 versus mostrar comando de potencia del chasis

Marcado físico en JNP10K-PWR-AC3	mostrar comando de energía del chasis
INP A0	INP-A0
INP A1	INP-A1
INP B0	INP-B0
INP B1	INP-B1

Si el voltaje de entrada en INP-A0, INP-A1, INP-B0 e INP-B1 está presente y está dentro del rango de regulación, los LED permanecen VERDES ENCENDIDOS continuamente.

Si el voltaje de entrada en INP-A0, INP-A1, INP-B0 e INP-B1 está presente, pero sus niveles no están dentro del rango de regulación requerido, los LED AMBER y parpadearán continuamente, aproximadamente 0.5 segundos ENCENDIDO y 0.5 segundos APAGADO.

Si el LED está apagado, entonces no hay ninguna entrada presente.

La Tabla 9 describe los LED de una fuente de alimentación JNP10K-PWR-AC3, el color del LED, el estado y su significado.

Tabla 9: LEDs JNP10K-PWR-AC3

LED	Color	Estado	Descripción
1 o (AO en la salida de CLI)	Verde	Sólido	El voltaje de entrada en INP-A0 está presente y está dentro del rango de regulación. El LED permanece verde encendido continuamente.
	Amarillo/Ámbar	Intermitente	El voltaje de entrada en INP-A0 está presente. Sin embargo, su nivel no está dentro del rango de regulación requerido. El LED AMBER y parpadeará continuamente, aproximadamente 0.5 segundos encendido y 0.5 segundos apagado.
2 o (A1 en la salida de CLI)	Verde	Sólido	El voltaje de entrada en INP-A1 está presente y está dentro del rango de regulación. El LED permanece verde encendido continuamente.
	Amarillo/Ámbar	Intermitente	El voltaje de entrada en INP-A1 está presente. Sin embargo, su nivel no está dentro del rango de regulación requerido. El LED AMBER y parpadeará continuamente, aproximadamente 0.5 segundos encendido y 0.5 segundos apagado.
3 o (B0 en la salida de CLI)	Verde	Sólido	El voltaje de entrada en INP-B0 está presente y está dentro del rango de regulación. El LED permanece verde encendido continuamente.
	Amarillo/Ámbar	Intermitente	El voltaje de entrada en INP-B0 está presente. Sin embargo, su nivel no está dentro del rango de regulación requerido. El LED AMBER y parpadeará continuamente, aproximadamente 0.5 segundos encendido y 0.5 segundos apagado.
4 o (B1 en la salida de CLI)	Verde	Sólido	El voltaje de entrada en INP-B1 está presente y está dentro del rango de regulación. El LED permanece verde encendido continuamente.
	Amarillo/Ámbar	Intermitente	El voltaje de entrada en INP-B1 está presente. Sin embargo, su nivel no está dentro del rango de regulación requerido. El LED AMBER y parpadeará continuamente, aproximadamente 0.5 segundos encendido y 0.5 segundos apagado.
OK (Alimentación OK)	Verde	Sólido	La fuente de alimentación funciona correctamente.
	Amarillo/Ámbar	Intermitente	La salida de la fuente de alimentación ha detectado un error.
	Canchas	Apagado	La fuente de alimentación está apagada.
! (Falla)	Rojo	Sólido	No hay alimentación de entrada a la fuente de alimentación, aunque el interruptor DIP está en la posición ON; está a la espera de entrada.
	Canchas	Apagado	La fuente de alimentación funciona normalmente.

La fuente de alimentación JNP10K-PWR-DC tiene cuatro LED en su placa frontal: INP1, INP2, PWR OK y FAULT. Estos LED muestran información sobre el estado de la fuente de alimentación. Ver Figura 11.

Nota:

Las marcas físicas en la fuente de alimentación son INP1 e INP2. Estas marcas corresponden a PS0, A0 o B0 y PS1, A1 o B1 en la salida (consulte la show chassis power Tabla 10).

Tabla 10: Marcas físicas en el chasis versus mostrar comando de potencia del chasis

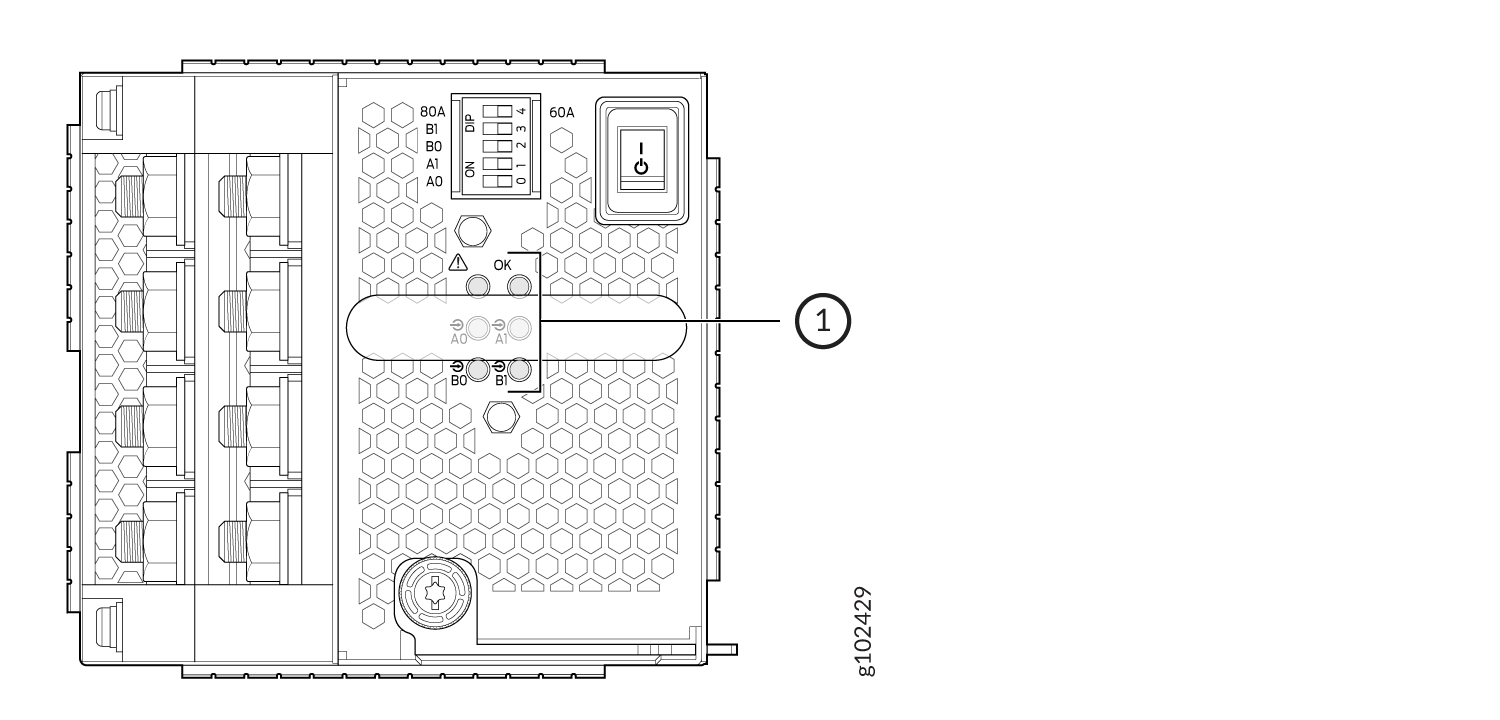

Marcado físico en JNP10K-PWR-DC2	mostrar comando de energía del chasis
INP1	PS0 en la salida de la CLI para versiones anteriores a Junos OS versión 20.4R2 y Junos OS Evolved versión 20.4R2 A0 o B0 en la salida de la CLI para Junos OS versión 20.4R2 o posterior y Junos OS Evolved versión 20.4R2 o posterior
INP2	PS1 en la salida de la CLI para versiones anteriores a Junos OS versión 20.4R2 y Junos OS Evolved versión 20.4R2 A1 o B1 en la salida de la CLI para Junos OS versión 20.4R2 o posterior y Junos OS Evolved versión 20.4R2 o posterior

La Tabla 11 describe los LED de la fuente de alimentación JNP10K-PWR-DC.

Tabla 11: LED en una fuente de alimentación JNP10K-PWR-DC

LED	Color	Estado	Descripción
INP1 INP1 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior. INP0 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2. INP2 INP2 en la salida de la CLI para Junos OS Evolved versión 20.4R2 o posterior. INP1 en la salida de la CLI para versiones anteriores a Junos OS Evolved versión 20.4R2.	Amarillo	Intermitente	Indica que el voltaje de entrada de alimentación de CC no está dentro del rango normal de funcionamiento.
	Verde	Sólido	La alimentación de CC está dentro del rango operativo (-40 VCC a -72 VCD).
	Canchas	Apagado	La fuente de alimentación está apagada.
PWR OK	Verde	Sólido	La salida de alimentación de CC está dentro del rango de funcionamiento normal.
	Amarillo	Intermitente	La salida está fuera de los límites.
CULPA	Rojo	Sólido	La fuente de alimentación ha fallado y debe ser reemplazada.
	Canchas	Apagado	La fuente de alimentación funciona normalmente. O bien, solo se alimenta una entrada y el conmutador de activación para la entrada que no está encendida está activado. Consulte Instalar una fuente de alimentación JNP10K-PWR-DC para obtener más información sobre los conmutadores de habilitación.

Nota:

Si el INP1 o INP2 y el LED PWR OK no están encendidos, los cables de alimentación no están instalados correctamente o la fuente de alimentación ha fallado.

Si el LED INP1 o INP2 está iluminado en verde y el LED PWR OK no está encendido, la fuente de alimentación no está instalada correctamente o la fuente de alimentación tiene un fallo interno.

Si el LED de falla parpadea, agregue una fuente de alimentación para equilibrar la demanda y el suministro de energía.

Una fuente de alimentación JNP10K-PWR-DC2 tiene cuatro LED en su placa frontal: 1, 2, OK y el símbolo de falla, !. Estos LED muestran información sobre el estado de la fuente de alimentación. Ver Figura 12.

Puede averiguar la versión del firmware instalado en la fuente de alimentación desde la salida del show system firmware comando. La Tabla 12 describe los LED de una fuente de alimentación JNP10K-PWR-DC2 si el firmware instalado en la fuente de alimentación es 300.300.208.208.304 o superior. La Tabla 13 describe los LED de una fuente de alimentación JNP10K-PWR-DC2 si el firmware instalado en la fuente de alimentación es inferior a 300.300.208.208.304.

Tabla 12: LED en una fuente de alimentación JNP10K-PWR-DC2 (con firmware 300.300.208.208.304 o superior instalado)

Alimentación 0	Alimentación 1	Estado del interruptor de la fuente de alimentación	LED 1	LED 2	DE ACUERDO LED	! LED
Apagado	Apagado	Apagado	Naranja	Naranja	Apagado	Rojo
A o B	Apagado	Apagado	Verde: parpadea	Naranja	Apagado	Rojo
A y B	Apagado	Apagado	Verde	Naranja	Apagado	Rojo
Apagado	A o B	Apagado	Naranja	Verde: parpadea	Apagado	Rojo
A o B	A o B	Apagado	Verde: parpadea	Verde: parpadea	Apagado	Rojo: parpadeante
A y B	A o B	Apagado	Verde	Verde: parpadea	Apagado	Rojo: parpadeante
Apagado	A y B	Apagado	Naranja	Verde	Apagado	Rojo
A o B	A y B	Apagado	Verde: parpadea	Verde	Apagado	Rojo: parpadeante
A y B	A y B	Apagado	Verde	Verde	Apagado	Apagado
Apagado	Apagado	En	Naranja	Naranja	Apagado	Rojo
A o B	Apagado	En	Verde: parpadea	Naranja	Verde	Rojo
A y B	Apagado	En	Verde	Naranja	Verde	Rojo
Apagado	A o B	En	Naranja	Verde: parpadea	Verde	Rojo
A o B	A o B	En	Verde: parpadea	Verde: parpadea	Verde	Rojo: parpadeante
A y B	A o B	En	Verde	Verde: parpadea	Verde	Rojo: parpadeante
Apagado	A y B	En	Naranja	Verde	Verde	Rojo
A o B	A y B	En	Verde: parpadea	Verde	Verde	Rojo: parpadeante
A y B	A y B	En	Verde	Verde	Verde	Apagado

Tabla 13: LED de la fuente de alimentación JNP10K-PWR-DC2 (con firmware inferior a 300.300.208.208.304 instalado)

LED	Color	Estado	Descripción
1 (PS0 en la salida de CLI) o 2 (PS1 en la salida de CLI)	Verde	Sólido	La alimentación de CC está dentro del rango operativo (—40 VCC a —72 VCC).
	Amarillo	Intermitente	El voltaje de entrada de alimentación de CC no está dentro del rango de funcionamiento normal.
	Canchas	Apagado	La fuente de alimentación está apagada.
OK (Alimentación OK)	Verde	Sólido	La salida de alimentación de CC está dentro del rango de funcionamiento normal.
	Amarillo	Intermitente	La salida de la fuente de alimentación está fuera de los límites de alimentación.
! (Falla)	Rojo	Sólido	Las entradas de la fuente de alimentación están mal configuradas o la fuente de alimentación ha fallado y debe reemplazarse.
	Rojo	Intermitente	A la fuente de alimentación le falta una de las entradas (A o B).
	Canchas	Apagado	La fuente de alimentación funciona normalmente. O bien, solo se alimenta una entrada y el conmutador de activación para la entrada que no está encendida está activado. Consulte Conectar la alimentación de CC al enrutador PTX10016 para obtener más información acerca de los conmutadores de habilitación.

Nota:

Si el 1 o 2 y el LED OK no están encendidos, los cables de alimentación no están instalados correctamente o la fuente de alimentación ha fallado.

Si el LED 1 o 2 está iluminado en verde y el LED OK no está encendido, la fuente de alimentación no está instalada correctamente o la fuente de alimentación tiene un fallo interno.

Si el ! El LED parpadea, agregue una fuente de alimentación para equilibrar la demanda y el suministro de energía.
