Panel de administración de PTX10003

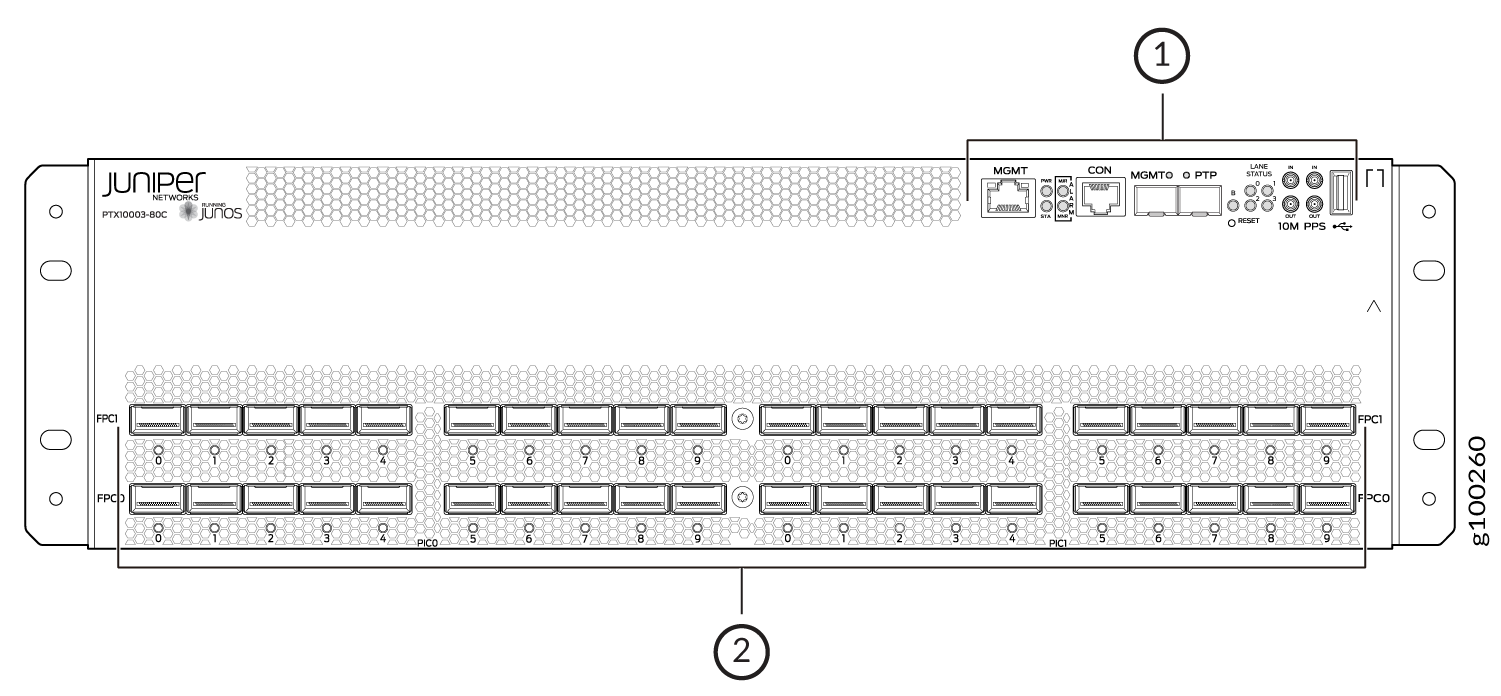

El panel de administración PTX10003-8T se encuentra en la esquina superior derecha del panel de puertos (consulte la figura 1).
de administración
|
1
—
Panel de administración |
número arábigo
—
Panel Puerto |
Componentes del panel de administración de PTX10003
La PTX10003 se administra mediante la CLI del software Junos OS Evolved, a la que se puede acceder a través de la consola y los puertos de administración fuera de banda del panel de administración. El panel de administración, ubicado en la esquina superior derecha del panel de puertos, tiene LED de estado del sistema que le alertan sobre alarmas menores y mayores, y otros problemas con el enrutador. También tiene puertos de sincronización de reloj externos y un puerto USB para admitir la instalación y recuperación de software. La figura 2 muestra el panel de administración en detalle.
del panel de administración de PTX10003
|
1
—
Puerto de administración Ethernet RJ-45 (MGMT) |
6
—
LED de baliza |
|
número arábigo
—
Estado de alimentación (PWR) (STA) y LED de alarma (MJR= alerta mayor; MNR=alerta menor) |
7
—
Cuatro LED de ESTADO DE LANE NUMERADOS 0, 1, 2, 3 para la identificación de carril del canal QSFP. Los LED de identificación de carril funcionan junto con los LED de actividad que aparecen debajo de la óptica. Estas ópticas pueden soportar hasta cuatro carriles independientes. Dado que solo hay un LED por QSFP, los LED de identificación de carril indican qué carril QSFP físico corresponde al indicador LED que está activo actualmente. |
|
3
—
Puerto UART (CON) de la consola RJ-45. También se admite un GPS opcional Time of Day (TOD). |
8
—
Cuatro conectores SMB de entrada/ salida coaxiales para 1PPS externos y temporización bidireccional de E/S simultánea de 5MHz/10MHz. No se admite BITS. |
|
4
—
Puerto SFP (MGMT) para administración de sistemas 1G |
9
—
Puerto USB 2.0 para conexión a la CPU |
|
5
—
Puerto SFP (PTP) para un origen de temporización PTP IEEE 1588 |
10
—
Botón pulsador Reset (RESET) para restablecer la CPU |
LED del panel de administración de PTX10003
En la Tabla 1 se describen los LED del panel de administración del PTX10003.
| Nombre del LED |
Color/Estado |
Definición |
|---|---|---|
| RJ-45 10/100/1000 LED de puerto de administración MGMT |
Apagado |
Conexión, sin actividad |
| Amarillo/parpadeante |
Enlace, actividad |
|
| LEDs de alimentación PWR |
Verde/activado |
La energía está bien |
| Amarillo/parpadeante |
Falla de alimentación |
|
| Apagado |
Sin conexión |
|
| Puerto de administración óptica SFP LED MGMT |
Verde |
Conexión, sin actividad |
| Verde/Parpadeante |
Enlace, actividad |
|
| Apagado |
Enlace hacia abajo |
|
| LED de puerto PTP PTP |
Verde |
Conexión, sin actividad |
| Verde/Parpadeante |
Enlace, actividad |
|
| Apagado |
Enlace hacia abajo |
|
| LEDs de alarma MJR |
Rojo/Activado |
La alarma está activa |
| Apagado |
Sin alarma |
|
| MNR |
Amarillo/Activado |
La alarma menor está activa |
| Sin alarmas |
Apagado |
No hay alarmas activas |
| Baliza (B) |
Azul/apagado |
Se utiliza como localizador de chasis |
| ESTADO DE LANE |
Verde/apagado, matriz LED 2x2 |
Indica qué carril de la óptica corresponde al indicador de tráfico LED debajo de la óptica. El LED de la esquina superior izquierda corresponde al carril 0, procediendo en el sentido de las agujas del reloj – carril 1,2,3 |
Para alarmas de potencia y temperatura, utilice el comando modo show chassis environment fpc operativo para obtener información detallada sobre el estado interno del chasis. Por ejemplo:
user@device> show chassis environment fpc
FPC 0 status:
State Online
Temperature 51 degrees C / 123 degrees F
Voltage:
PE0 VDD Core 0.9V 949 mV
PE0 AVDD 1.0V 1000 mV
PE0 HMC VDD 0.9V 897 mV
PE0 HMC AVDD 1.2V 1197 mV
PE01 HMC VDD 1.2V 1197 mV
PE1 VDD Core 0.9V 949 mV
PE1 AVDD Core 1.0V 999 mV
PE1 HMC VDD 0.9V 899 mV
PE1 HMC AVDD 1.2V 1197 mV
PE2 VDD Core 0.9V 950 mV
PE2 AVDD Core 1.0V 999 mV
PE2 HMC VDD 0.9V 897 mV
PE2 HMC AVDD 1.2V 1197 mV
PE23 HMC AVDD 1.2V 1197 mV
PE3 VDD Core 0.9V 949 mV
PE3 AVDD Core 1.0V 999 mV
PE3 HMC VDD 0.9V 899 mV
PE3 HMC AVDD 1.2V 1200 mV
PE4 VDD Core 0.9V 949 mV
PE4 AVDD Core 1.0V 999 mV
PE4 HMC VDD 0.9V 899 mV
PE4 HMC AVDD 1.2V 1197 mV
PE45 HMC AVDD 1.2V 1197 mV
PE5 VDD Core 0.9V 949 mV
PE5 AVDD Core 1.0V 1000 mV
PE5 HMC VDD 0.9V 899 mV
PE5 HMC AVDD 1.2V 1200 mV
XMB VDD 3.3V 3316 mV
MAIN VDD 3.3V 3298 mV
RT VDD 1.0V 999 mV
MAIN VDD 2.5V 2502 mV
MAIN PFE 1.5V 1502 mV
PE6 VDD Core 0.9V 949 mV
PE6 AVDD 1.0V 1000 mV
PE6 HMC VDD 0.9V 897 mV
PE6 HMC AVDD 1.2V 1204 mV
PE67 HMC VDD 1.2V 1197 mV
PE7 VDD Core 0.9V 949 mV
PE7 AVDD Core 1.0V 999 mV
PE7 HMC VDD 0.9V 897 mV
PE7 HMC AVDD 1.2V 1197 mV
PE8 VDD Core 0.9V 949 mV
PE8 AVDD Core 1.0V 999 mV
PE8 HMC VDD 0.9V 897 mV
PE8 HMC AVDD 1.2V 1200 mV
PE78 HMC AVDD 1.2V 1197 mV
PE9 VDD Core 0.9V 950 mV
PE9 AVDD Core 1.0V 999 mV
PE9 HMC VDD 0.9V 897 mV
PE9 HMC AVDD 1.2V 1200 mV
PE10 VDD Core 0.9V 949 mV
PE10 AVDD Core 1.0V 999 mV
PE10 HMC VDD 0.9V 899 mV
PE10 HMC AVDD 1.2V 1200 mV
PE910 HMC AVDD 1.2V 1200 mV
PE11 VDD Core 0.9V 950 mV
PE11 AVDD Core 1.0V 999 mV
PE11 HMC VDD 0.9V 899 mV
PE11 HMC AVDD 1.2V 1200 mV
PF0 VDD Core 0.9V 950 mV
PF0 AVDD Core 1.0V 999 mV
PF1 VDD Core 0.9V 950 mV
PF1 AVDD Core 1.0V 999 mV
XDB VDD 3.3V 3298 mV
XDB RT VDD 1.0V 999 mV
MEZZ VDD 2.5V 2502 mV
MEZZ PFE 1.5V 1502 mV
MEZZ GEX 1.0V 999 mV
VCC 1.0V 1009 mV
VCC 0.85V 862 mV
VDD RAIL 12.0V 0 mV
VCC 1.8V 1793 mV
VDD 1.2V 1215 mV
PCH VCC 1.0V 999 mV
CPU VCC 1.8V 1803 mV
BIAS 1 3.3V 3312 mV
AUX VCC 5.0V 4165 mV
DDR VDD 1.5V 1499 mV
VTT SA CPU 0.8V 803 mV
VTT CPU 1.05V 1048 mV
CORE CPU 1.0V 940 mV
PCH VCC 1.5V 1509 mV
PCH VCC 1.05V 1058 mV
VDD 2.5V 2508 mV
