Conexión del PTX10002-60C a dispositivos externos
Conexión del PTX10002-60C a un dispositivo Ethernet de administración
Asegúrese de que tiene un cable adecuado disponible. Consulte Especificaciones y pinouts del cable de administración PTX10002-60C.
Puede supervisar y administrar el PTX10002-60C mediante un canal de administración dedicado. El PTX10002-60C tiene dos puertos de administración: un puerto 10/100/1000BASE-T RJ-45 para conexiones de cobre y un puerto SFP Gigabit Ethernet para conexiones de fibra óptica. Utilice los puertos de administración para conectar el PTX10002-60C a una red para una administración fuera de banda.
No puede usar los puertos de administración para realizar la configuración inicial del PTX10002-60C. Debe configurar los puertos de administración a través de la conexión de consola para poder conectarse correctamente al PTX10002-60C mediante estos puertos. Consulte Realización de la configuración inicial del software para el PTX10002-60C.

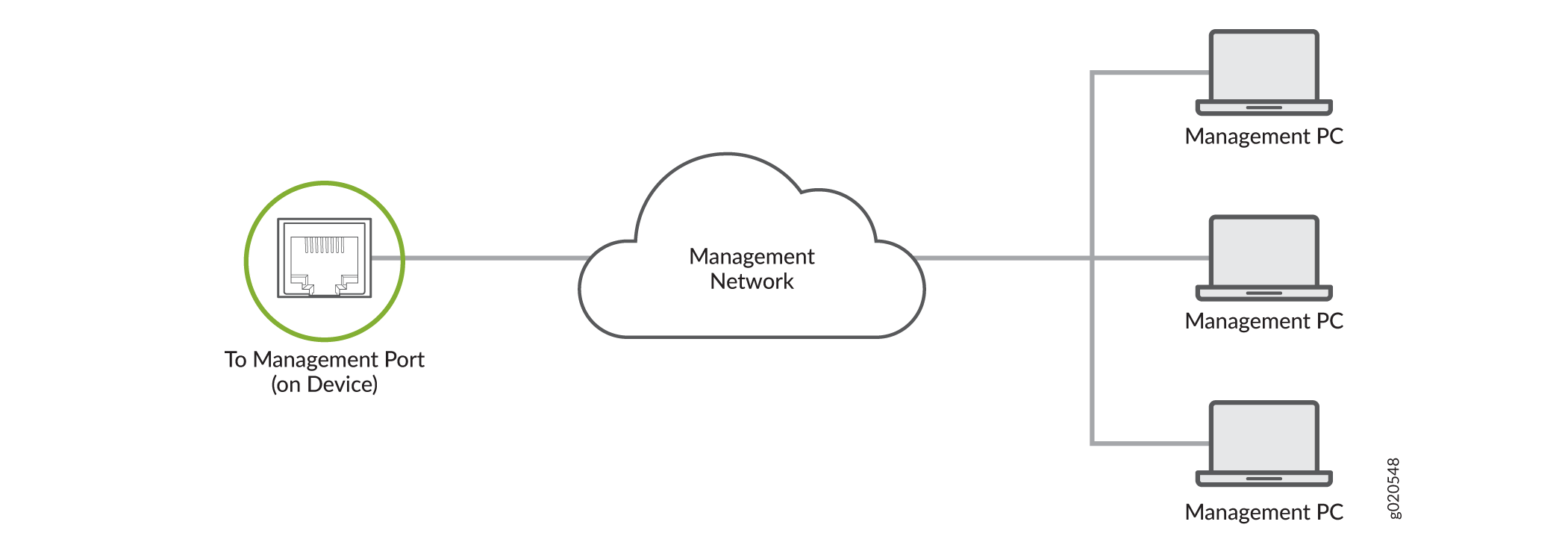

Para conectar un PTX10002-60C a una red para la administración fuera de banda (consulte la figura 1):
- Conecte un extremo del cable a uno de los dos puertos de administración (denominado MGMT) en el PTX10002-60C.
- Conecte el otro extremo del cable al dispositivo de red de administración.
fuera de banda
Ver también
Conexión del PTX10002-60C a una consola de administración
Asegúrese de que tiene disponible un cable de rollover RJ-45 a DB-9. Un cable RJ-45 con un adaptador de RJ-45 a DB-9 se proporciona con el PTX10002-60C.
Si su computadora portátil o PC no tiene un pin de conector de enchufe DB-9 y desea conectar su computadora portátil o pc directamente al PTX10002-60C, utilice una combinación del cable RJ-45 y el adaptador RJ-45 a DB-9 (proporcionado) y un adaptador de enchufe de USB a DB-9 (no proporcionado).
El PTX10002-60C tiene un puerto de consola con un conector RJ-45. Utilice el puerto de la consola para conectar el enrutador directamente a una consola de administración, como una computadora portátil o a un servidor de consola.

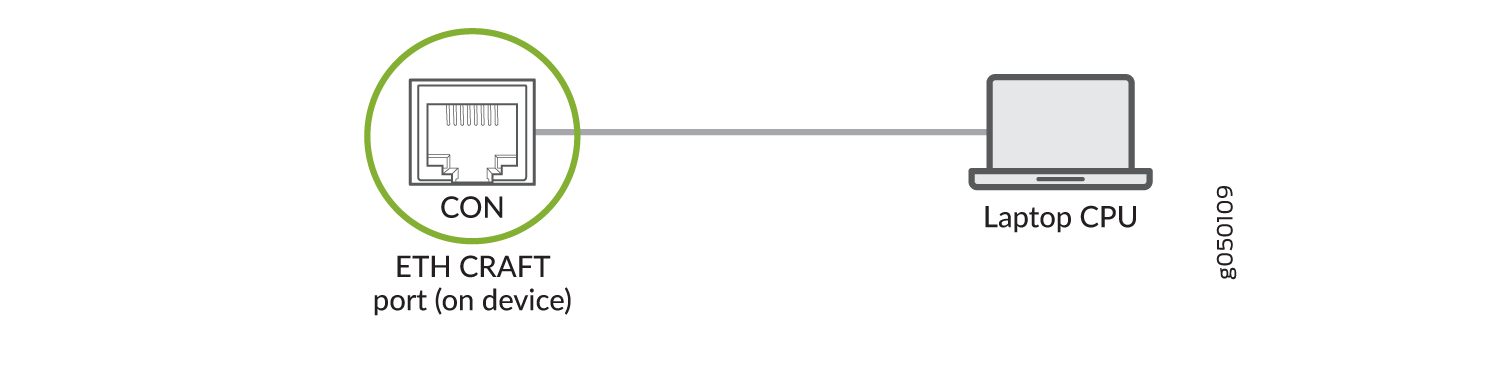

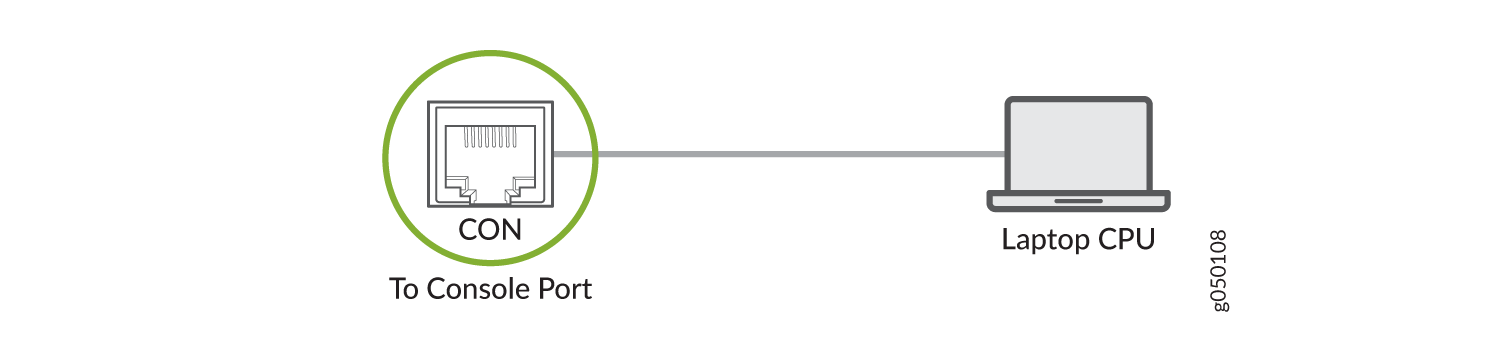

Para conectar el PTX10002-60C a una consola de administración (consulte la figura 2 o la figura 3):
- Conecte un extremo del cable Ethernet al puerto de la consola (etiquetado CON).
- Conecte el otro extremo del cable Ethernet directamente a una consola de administración o un servidor de consola.
de consola
