Descripción general de la plataforma de servicios de red NFX150
La plataforma de servicios de red NFX150 de Juniper Networks es una plataforma de equipo en las instalaciones del cliente (CPE) segura, automatizada y basada en software que ofrece servicios de red y seguridad virtualizados bajo demanda. Aprovechando la virtualización de funciones de red (NFV) y basada en la solución CPE en la nube de Juniper, NFX150 permite a los proveedores de servicios implementar y encadenar múltiples funciones de red virtualizadas (VNF) seguras y de alto rendimiento en un solo dispositivo.
El NFX150 es adecuado para pequeñas y medianas empresas. Con funciones clave de seguridad y NFV, el NFX150 se puede utilizar en despliegues seguros de SD-WAN y enrutadores seguros.
En este tema se trata:
NFX150 Hardware
La cartera de NFX150 consta de un modelo compacto de escritorio y un modelo de montaje en bastidor. Ambos modelos están disponibles con o sin soporte LTE.
El dispositivo NFX150 tiene cuatro puertos RJ-45 de 1 GbE que se pueden usar como puertos de acceso o como enlaces ascendentes, dos puertos SFP, dos puertos SFP+ y un puerto de administración. El dispositivo NFX150 tiene un factor de forma de 1 U y viene con ventiladores y fuente de alimentación integrados.
El dispositivo NFX150 se puede utilizar como:
Un enrutador y conmutador de sucursal integrados, extensibles con VNF.
Un CPE para proveedores de servicios.
Un enrutador seguro para empresas distribuidas.
Software del sistema
La arquitectura NFX150 integra funciones de enrutamiento, conmutación y seguridad en una única plataforma que optimiza el uso de los recursos del sistema. La arquitectura permite la administración unificada de todos los componentes a través de una única CLI. Los componentes clave del software NFX150 incluyen el plano de control de Junos (JCP), el administrador de dispositivos de Juniper (JDM), el plano de datos de capa 2, el plano de datos de capa 3 y las funciones de red virtual (VNF). El JCP es la máquina virtual (VM) de Junos que se ejecuta en el sistema operativo host, Wind River Linux. El JCP funciona como el único punto de gestión para todos los componentes. La CLI de JCP se muestra al iniciar sesión en el dispositivo NFX150.
Versiones de Junos OS compatibles con hardware de la serie NFX
En la siguiente tabla se proporcionan detalles de las versiones de software de Junos OS compatibles con las plataformas de la serie NFX:
Plataforma de la serie NFX |
Versión de Junos OS compatible |
Paquete de software |
Página de descargas de software |
|---|---|---|---|
NFX150 |
18.1R1 o posterior |
NFX-3 jinstall-host-nfx-3-x86-64-<release-number>- secure-signed.tgz install-media-host-usb-nfx-3-x86-64-<release-number>- secure.img |
|
NFX250 |
15,1 X 53-D45, 15,1 X 53-D47, 15,1 X 53-D470 y 15,1 X 53-D471 |
NFX-2 jinstall-host-nfx-2-flex-x86-64-<release-number >-secure-signed.tgz install-media-host-usb-nfx-2-flex-x86-64-<release-number>- secure.img |
|
17.2R1 a 19.1R1 |
|||
19.1 R1 o posterior |
NFX-3 jinstall-host-nfx-3-x86-64-<release-number>-secure-signed.tgz install-media-host-usb-nfx-3-x86-64-<release-number>-secure.img |
||
NFX350 |
19.4 R1 o posterior |
NFX-3 jinstall-host-nfx-3-x86-64-<release-number>-secure-signed.tgz install-media-host-usb-nfx-3-x86-64-<release-number>-secure.img |
Modelos de dispositivos NFX150
El dispositivo NFX150 está disponible en cinco modelos compactos y dos modelos de montaje en rack, con o sin soporte LTE. Todos los modelos se envían con fuente de alimentación de CA incorporada y tienen refrigeración por flujo de aire (de adelante hacia atrás).
La NFX150 está disponible en siete modelos. La Tabla 2 enumera los modelos NFX150-C y la Tabla 3 enumera los modelos NFX150-S1.
NFX150-C-S1 |
NFX150-C-S1-AE |
NFX150-C-S1-AA |
NFX150-C-S1E-AE |
NFX150-C-S1E-AA |
|
|---|---|---|---|---|---|
CPU |
CPU Intel de 4 núcleos a 2,2 GHz |
CPU Intel de 4 núcleos a 2,2 GHz |
CPU Intel de 4 núcleos a 2,2 GHz |
CPU Intel de 4 núcleos a 2,2 GHz |
CPU Intel de 4 núcleos a 2,2 GHz |
RAM |
8 GB |
8 GB |
8 GB |
16 GB |
16 GB |
Almacenamiento |
SSD de 100 GB |
SSD de 100 GB |
SSD de 100 GB |
SSD de 100 GB |
SSD de 100 GB |
Factor de forma |
Escritorio |
Escritorio |
Escritorio |
Escritorio |
Escritorio |
Puertos |
Cuatro puertos 10/100/ 1000BASE-T RJ-45 que se pueden utilizar como puertos de acceso o enlaces ascendentes |
Cuatro puertos 10/100/ 1000BASE-T RJ-45 que se pueden utilizar como puertos de acceso o enlaces ascendentes |
Cuatro puertos 10/100/ 1000BASE-T RJ-45 que se pueden utilizar como puertos de acceso o enlaces ascendentes |
Cuatro puertos 10/100/ 1000BASE-T RJ-45 que se pueden utilizar como puertos de acceso o enlaces ascendentes |
Cuatro puertos 10/100/ 1000BASE-T RJ-45 que se pueden utilizar como puertos de acceso o enlaces ascendentes |
Dos puertos SFP+ de 1 Gigabit Ethernet /10 Gigabit Ethernet |
Dos puertos SFP+ de 1 Gigabit Ethernet /10 Gigabit Ethernet |
Dos puertos SFP+ de 1 Gigabit Ethernet /10 Gigabit Ethernet |
Dos puertos SFP+ de 1 Gigabit Ethernet /10 Gigabit Ethernet |
Dos puertos SFP+ de 1 Gigabit Ethernet /10 Gigabit Ethernet |
|
Un puerto de administración 10/100/1000BASE-T RJ-45 |
Un puerto de administración 10/100/1000BASE-T RJ-45 |
Un puerto de administración 10/100/1000BASE-T RJ-45 |
Un puerto de administración 10/100/1000BASE-T RJ-45 |
Un puerto de administración 10/100/1000BASE-T RJ-45 |
|
Puertos de consola (RJ-45 y miniUSB) |
Puertos de consola (RJ-45 y miniUSB) |
Puertos de consola (RJ-45 y miniUSB) |
Puertos de consola (RJ-45 y miniUSB) |
Puertos de consola (RJ-45 y miniUSB) |
|
Un puerto USB 3.0 |
Un puerto USB 3.0 |
Un puerto USB 3.0 |
Un puerto USB 3.0 |
Un puerto USB 3.0 |
|
Soporte del módulo de expansión |
No |
No |
No |
No |
No |
Soporte LTE |
No |
Sí (módem LTE integrado para Europa y Norteamérica) |
Sí (módem LTE integrado para Asia, Australia y Nueva Zelanda) |
Sí (módem LTE integrado para Europa y Norteamérica) |
Sí (módem LTE integrado para Asia, Australia y Nueva Zelanda) |
NFX150-S1 |
NFX150-S1E |
|
|---|---|---|
CPU |
CPU Intel de 8 núcleos a 2,2 GHz |
CPU Intel de 8 núcleos a 2,2 GHz |
RAM |
16 GB |
32 GB |
Almacenamiento |
SSD de 200 GB |
SSD de 200 GB |
Factor de forma |
1 RU |
1 RU |
Puertos |
Cuatro puertos 10/100/ 1000BASE-T RJ-45 que se pueden utilizar como puertos de acceso o enlaces ascendentes |
Cuatro puertos 10/100/ 1000BASE-T RJ-45 que se pueden utilizar como puertos de acceso o enlaces ascendentes |
Dos puertos SFP+ de 1 Gigabit Ethernet/10 Gigabit Ethernet |
Dos puertos SFP+ de 1 Gigabit Ethernet/10 Gigabit Ethernet |
|
Un puerto de administración 10/100/1000BASE-T RJ-45 |
Un puerto de administración 10/100/1000BASE-T RJ-45 |
|
Puertos de consola (RJ-45 y miniUSB) |
Puertos de consola (RJ-45 y miniUSB) |
|
Un puerto USB 3.0 |
Un puerto USB 3.0 |
|
Soporte LTE |
Sí (módulo de expansión LTE) |
Sí (módulo de expansión LTE) |
Soporte del módulo de expansión |
Sí |
Sí |
Módulos de expansión compatibles
Nota:
Solo puede instalar un módulo de expansión en los dispositivos NFX150-S1. El módulo de expansión debe instalarse en la primera ranura, que se encuentra junto a los LED del chasis. |
|
|

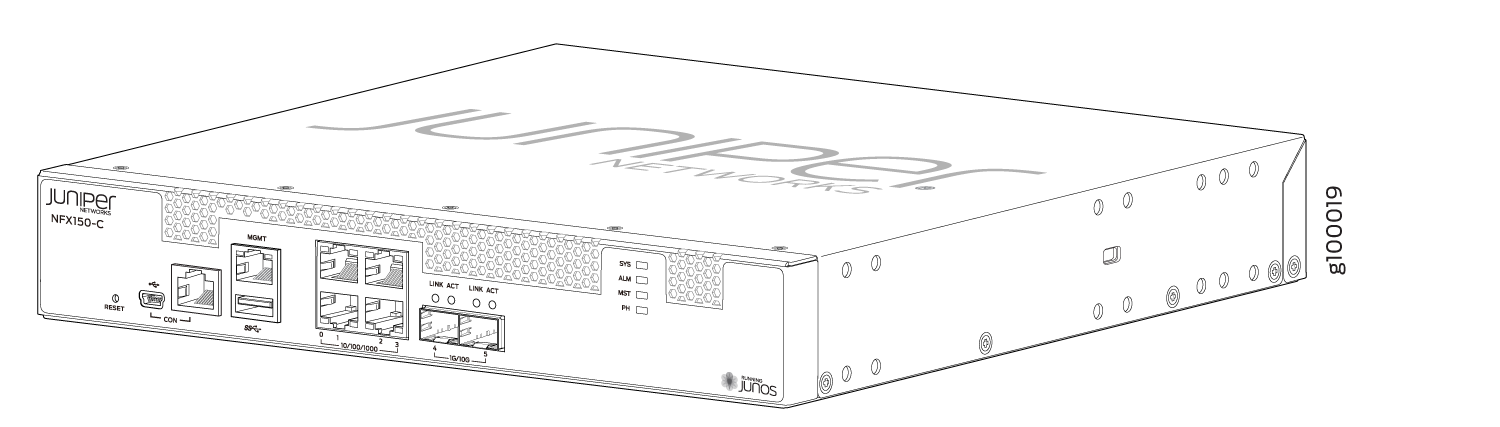

La figura 1 muestra el NFX150-C-S1, que es el modelo compacto sin soporte LTE.

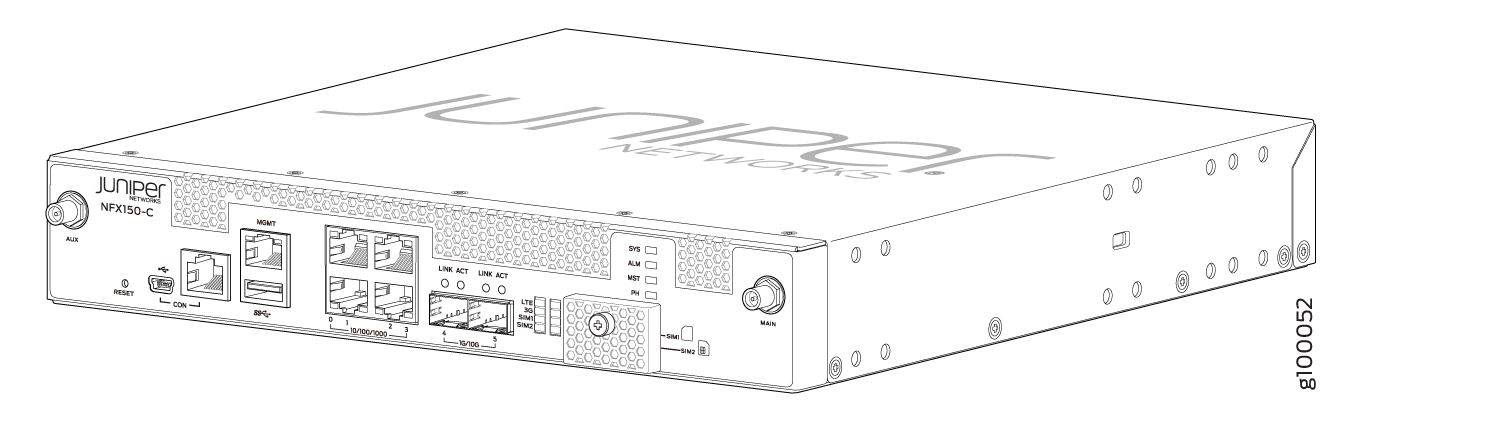

La figura 2 muestra los dispositivos NFX150-C-S1-AA y NFX150-C-S1-AE. NFX150-C-S1-AA es un modelo compacto con módem LTE integrado para Asia, Australia y Nueva Zelanda. NFX150-C-S1-AE es un modelo compacto con módem LTE integrado para Europa y América del Norte.
LTE integrado

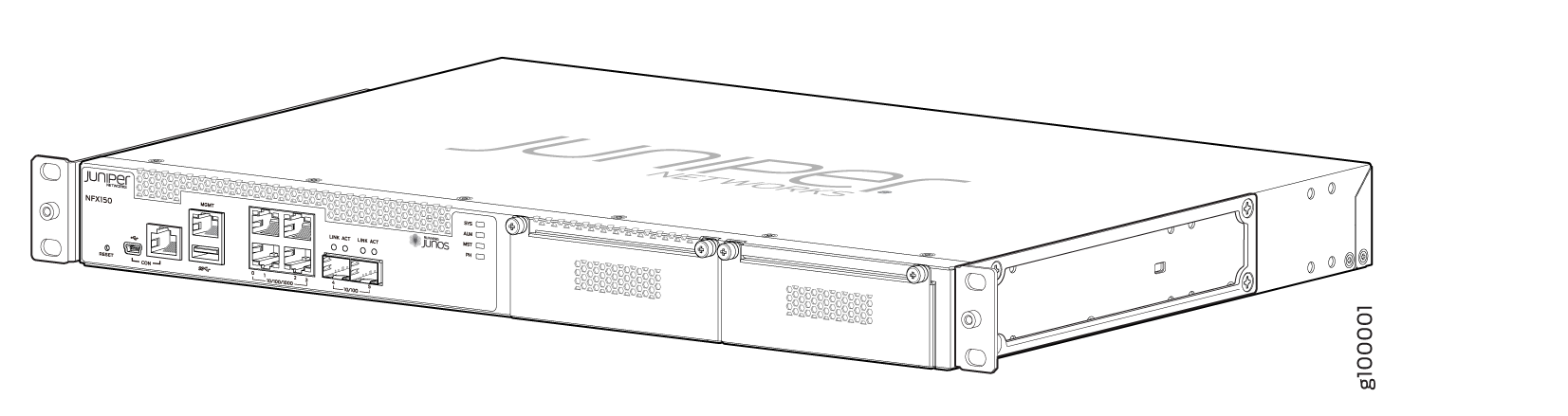

La figura 3 muestra el NFX150-S1, que es el modelo de montaje en rack.

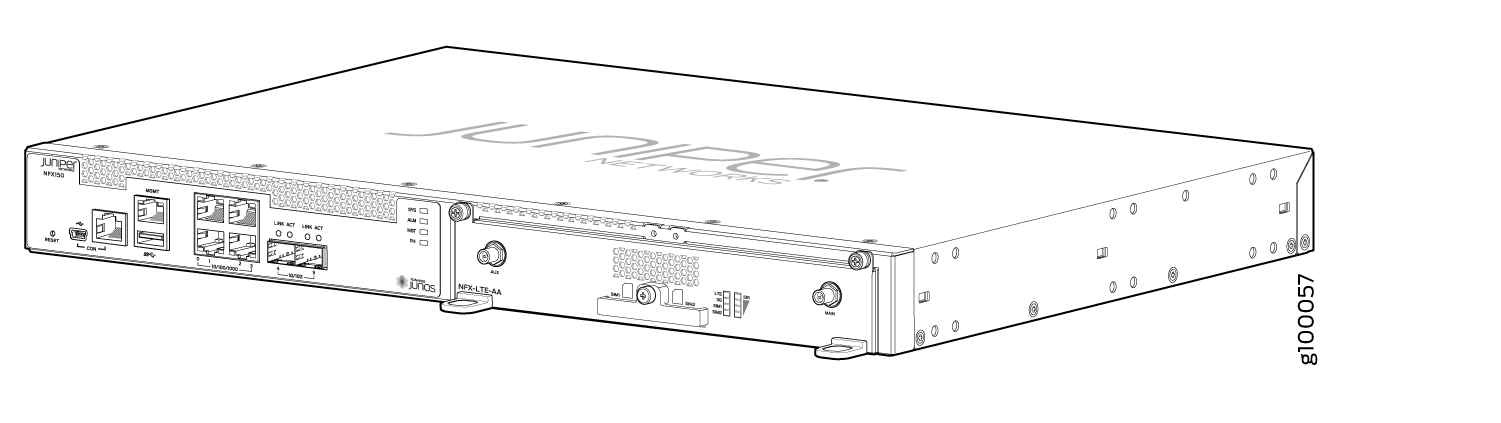

La figura 4 muestra el dispositivo NFX150-S1 con el módulo de expansión LTE (NFX-LTE-AE y NFX-LTE-AA).
de expansión LTE
El módulo de expansión LTE es compatible con los siguientes estándares inalámbricos:
FCC Parte 2
FCC Parte 22
FCC Parte 24, Parte 27 y Parte 90
RSS 129 y RSS 133, RSS 130, RSS 199 y RSS 139
RSS 132 y RSS 133
EN 301 511 GSM
EN 301 908-1
EN 301 908-2
La Oficina de Certificación e Ingeniería de Industria de Canadá (IC)
Directiva de Equipos Radioeléctricos (ER) de la Unión Europea
GCF
CTIA-PTCRB

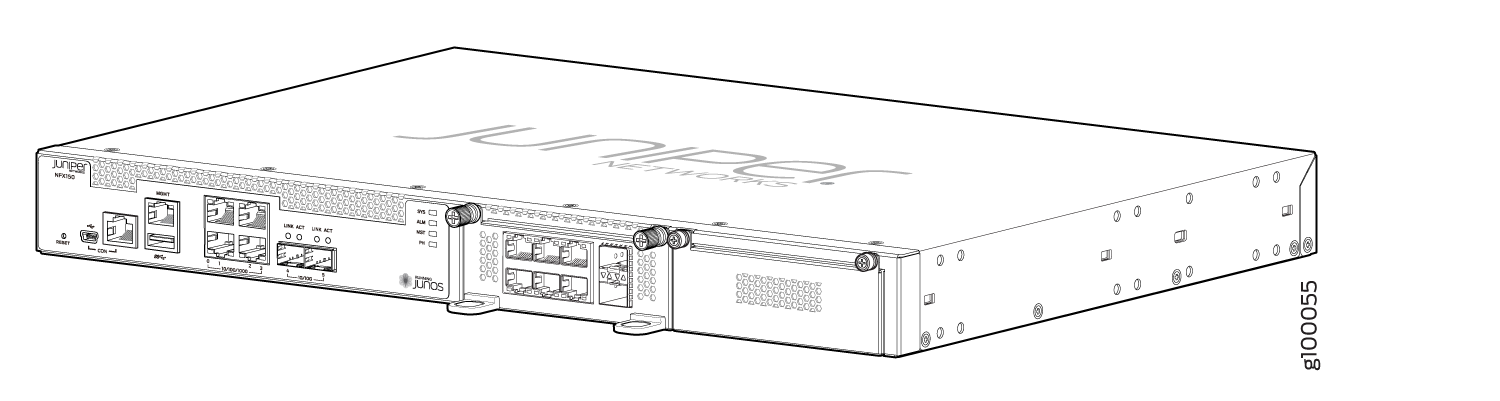

La figura 5 muestra el dispositivo NFX150-S1 con el módulo de expansión NFX-EM-6T2SFP.
Beneficios y usos de NFX150
La plataforma de servicios de red NFX150 ofrece estos beneficios:
Altamente escalable y compatible con múltiples VNF de Juniper y de terceros en un solo dispositivo. La arquitectura de software modular ofrece un alto rendimiento y escalabilidad para enrutamiento, conmutación y seguridad mejorados por la confiabilidad carrier-class.
La funcionalidad integrada de seguridad, enrutamiento y conmutación en un solo plano de control simplifica la administración y el despliegue.
Admite una variedad de implementaciones flexibles. Un modelo de despliegue de servicios distribuidos garantiza una alta disponibilidad, rendimiento y cumplimiento. El NFX150 proporciona un marco abierto que admite estándares de la industria, protocolos e integración perfecta de API.
Además de las conexiones Ethernet, la compatibilidad con WAN inalámbrica a través del módulo de expansión LTE proporciona más flexibilidad en los despliegues.
Admite funciones de seguridad avanzadas, como la conectividad IPsec, la detección de aplicaciones y el filtrado de tráfico malintencionado.
La función de arranque seguro protege las credenciales del dispositivo, autentica automáticamente la integridad del sistema, verifica la configuración del sistema y mejora la seguridad general de la plataforma.
La configuración automatizada elimina la configuración compleja del dispositivo y ofrece una experiencia plug-and-play.
