Conexión de energía a un enrutador MX960 con alimentación de segunda generación de alta capacidad

Nota:

Para este procedimiento se requiere un mínimo de dos cables de alimentación ac nominales de 220 VAC de 20 amperios.

Para instalar y alimentar una fuente de alimentación AC (MX960-PSM-5K-AC) de alta capacidad MX960, utilice el siguiente procedimiento.

  1. Verifique que el conmutador de alimentación de la fuente de alimentación esté en la posición de apagado  (O).
  2. Asegúrese de que la palanca de liberación debajo de la ranura de alimentación vacía esté bloqueada en la posición en sentido contrario a las agujas del reloj (consulte la figura 1).

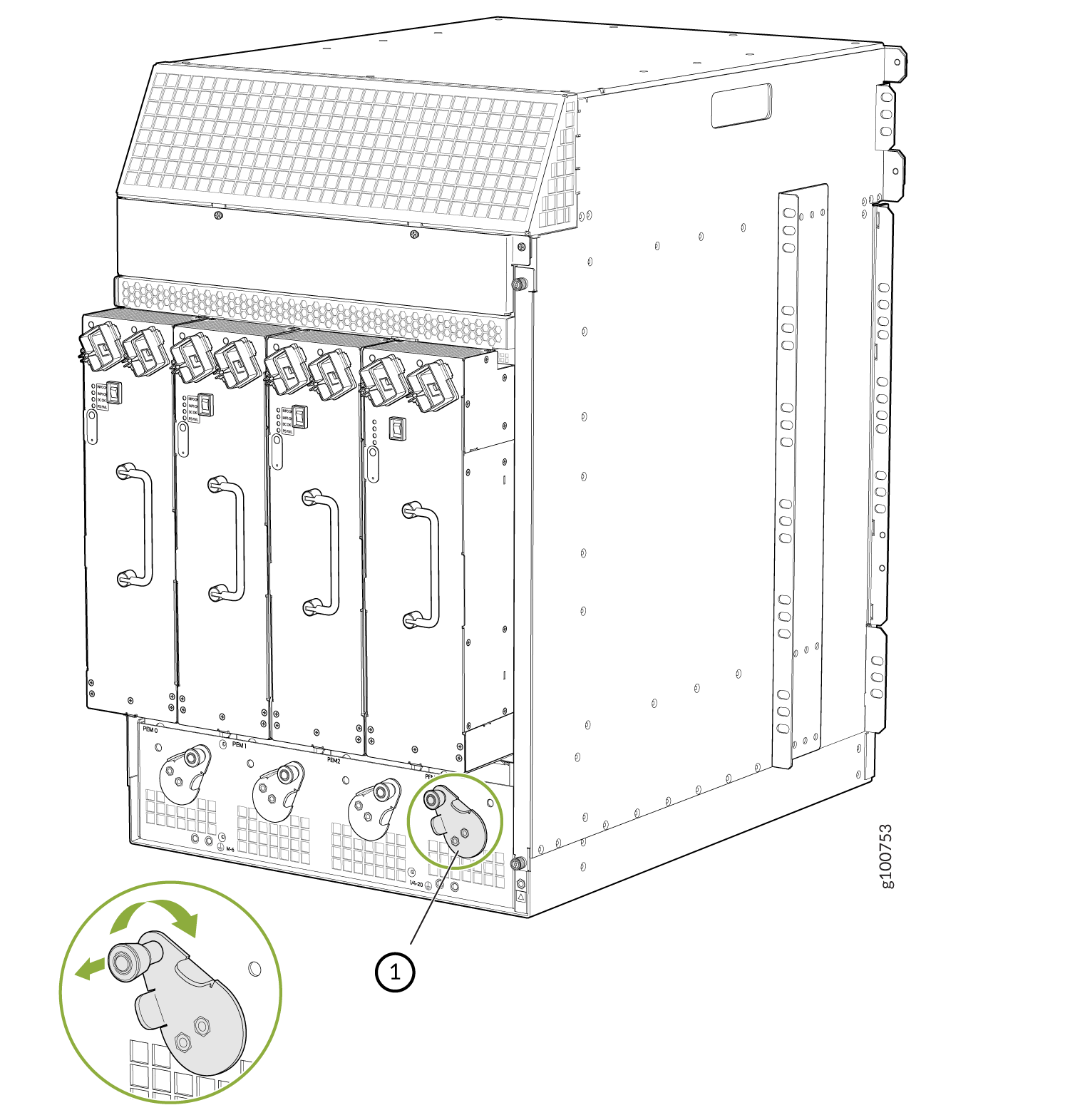

    Figura 1: MX960 con fuentes de alimentación ac de segunda generación de alta capacidad instaladas MX960 with High-Capacity Second Generation AC Power Supplies Installed

    Si es necesario, tire del pasador de bloqueo con resorte en la palanca de liberación del chasis y gire la palanca de liberación en sentido contrario a las agujas del reloj hasta que se detenga. Soltar el alfiler de bloqueo en la palanca de liberación. Asegúrese de que el alfiler esté sentado dentro del agujero correspondiente del chasis.

  3. En la fuente de alimentación, gire la cubierta de metal lejos del conmutador del modo de entrada para exponer el conmutador.
  4. Mueva el conmutador del modo de entrada a la posición 0 si planea conectar una fuente o la posición 1 si planea conectar dos fuentes (consulte la Figura 2).
    Figura 2: Conmutador de modo de entrada DE CA de segunda generación mx960 de alta capacidad MX960 High-Capacity Second-Generation AC Power Input Mode Switch
      1
    1 (si conecta dos fuentes)
      2
    0 (si conecta una fuente)
    PRECAUCIÓN:

    No utilice un lápiz, ya que los fragmentos pueden romperse y causar daños en la fuente de alimentación.

  5. Con ambas manos, deslice la fuente de alimentación directamente hacia el chasis hasta que la fuente de alimentación esté completamente sentada en la ranura del chasis. La placa frontal de la fuente de alimentación sobresale más allá del chasis.

    La pequeña pestaña de la carcasa de metal controlada por la palanca de liberación debe estar dentro de la ranura correspondiente en la parte inferior de la fuente de alimentación (ver figura 1). Esta pestaña se utiliza para bajar la fuente de alimentación en la ranura del chasis, antes de eliminar la fuente de alimentación.

  6. Mientras empuja firmemente el mango en la placa frontal de la fuente de alimentación con una mano, utilice la otra mano para sacar el pasador de bloqueo cargado con resorte en la palanca de liberación del chasis y girar la palanca de liberación en el sentido de las agujas del reloj hasta que se detenga.
  7. Soltar el alfiler de bloqueo en la palanca de liberación. Asegúrese de que el alfiler esté sentado dentro del agujero correspondiente del chasis.
  8. Asegúrese de que la cubierta esté conectada a la unidad de distribución de alimentación del chasis.
  9. Asegúrese de que el cable de conexión a tierra está conectado, consulte Conexión a tierra del enrutador MX960.
  10. Localice un cable de alimentación con el tipo de enchufe adecuado para su ubicación geográfica (consulte Especificaciones del cable de alimentación ac para el enrutador MX960).
  11. Conecte el cable de alimentación a la entrada correspondiente del dispositivo ubicada en el chasis directamente en la fuente de alimentación. Si utiliza la fuente de alimentación en modo de dos fuentes de alimentación, conecte el segundo cable de alimentación al receptáculo de la fuente de alimentación.

    Con un destornillador, apriete el tornillo del retenedor para evitar que el cable ac se pierda. Consulte la figura 3.

    Nota:

    Cada fuente de alimentación debe estar conectada a una fuente de alimentación de CA dedicada y a un disyuntor de sitio del cliente dedicado.

    Nota:

    Para utilizar fuentes de alimentación AC de segunda generación de alta capacidad con capacidad completa, debe cambiarlas a dos modos de alimentación y utilizar dos cables de alimentación por fuente de alimentación. Consulte la figura 4.

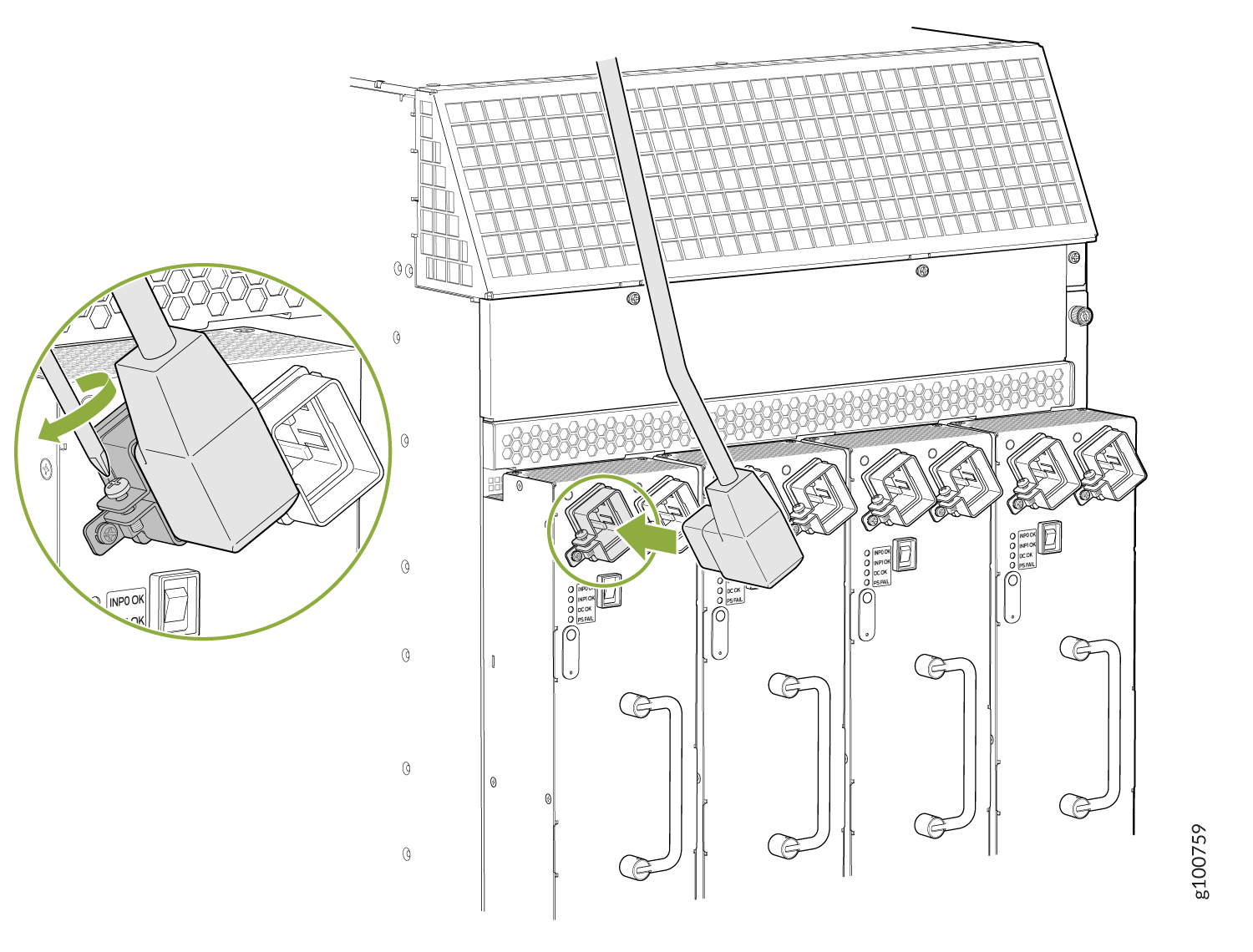

    Figura 3: MX960 con una fuente de alimentación de CA de segunda generación de alta capacidad conectada MX960 with One High-Capacity Second-Generation AC Power Feed Connected

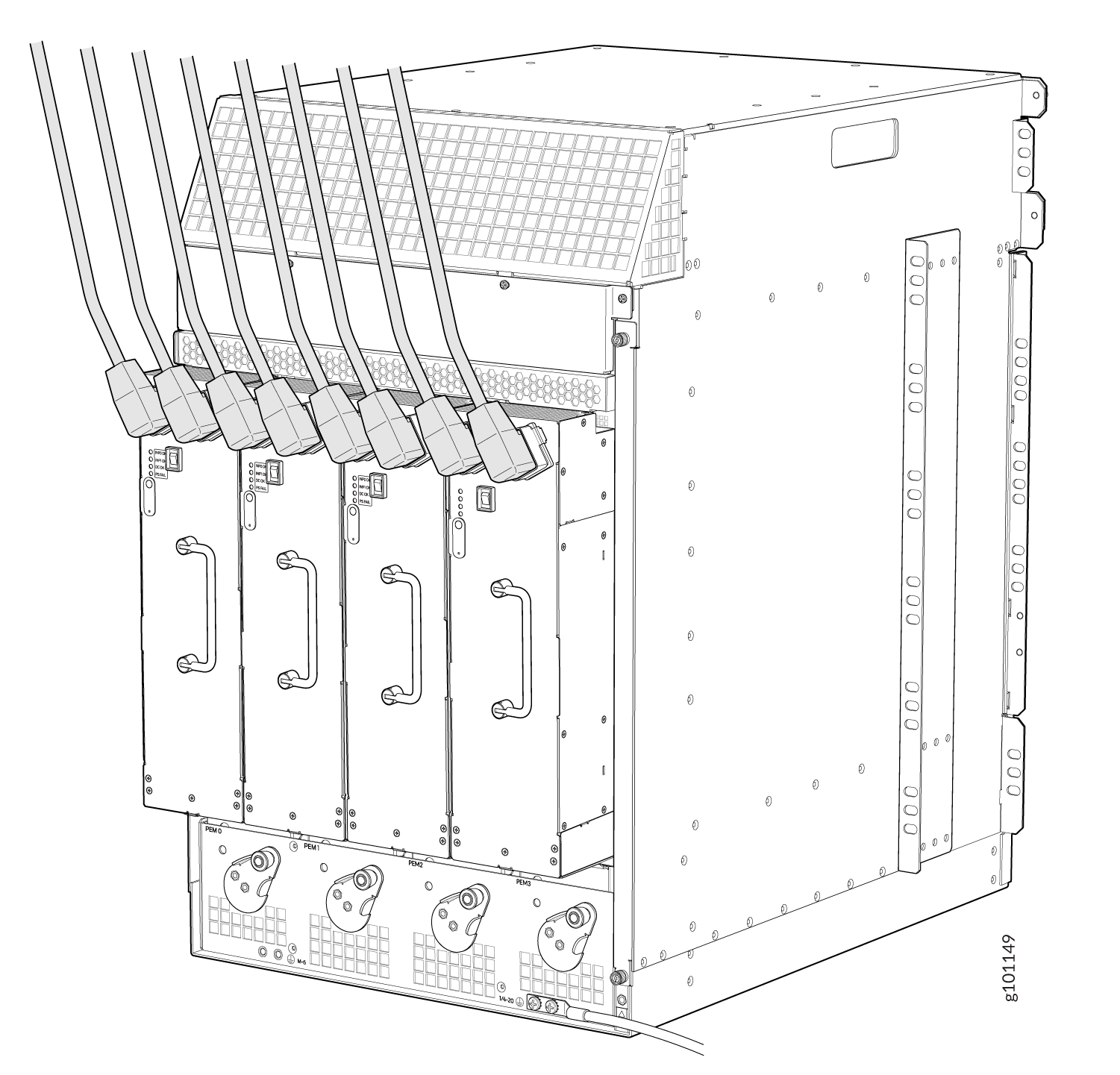

    Figura 4: MX960 con fuentes de alimentación DE CA de segunda generación de alta capacidad conectadas MX960 with Both High-Capacity Second-Generation AC Power Feeds Connected
  12. Vista adecuadamente los cables de alimentación. Verifique que el cable de alimentación no bloquee el escape de aire y el acceso a los componentes del enrutador, y que no se coloquen en el lugar en el que las personas puedan viajar sobre ellos.
  13. Mueva el conmutador de entrada AC por encima de la fuente de alimentación a la posición de encendido (). Consulte la figura 5. Este es el único conmutador que tiene que activar.

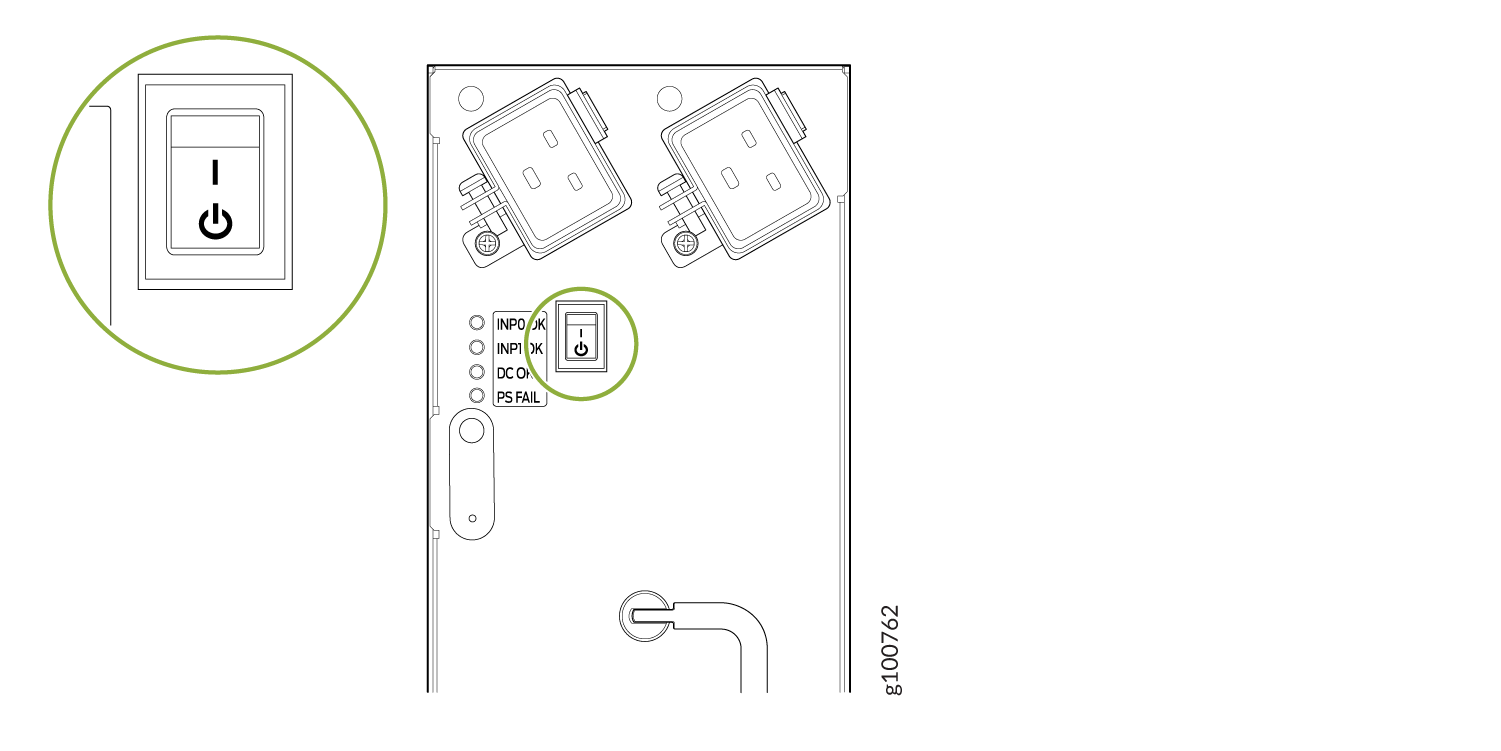

    Gráfico 5: MX960 con fuentes de alimentación AC de segunda generación de alta capacidad MX960 with High-Capacity Second-Generation AC Power Supplies
  14. Si la fuente de alimentación está correctamente instalada y funcionando normalmente, los indicadores LED AC1 OK, AC2 OK (solo en modo de dos fuentes) DC OK se iluminan de manera constante y el LED PS FAIL no está encendido. Consulte la Tabla 1.
    Tabla 1: INDICADORES LED de fuente de alimentación AC de segunda generación MX960 o de alta capacidad

    Entradas conectadas

    Posición del conmutador DIP

    Leds

    INP0 ESTÁ BIEN

    INP1 BIEN

    DC OK

    FALLA DE PS

    INP0 conectado, INP1 desconectado

    0 (1 entrada)

    Verde

    Fuera

    Verde

    Fuera

    INP0 desconectado, INP1 conectado

    0 (1 entrada)

    Fuera

    Verde

    Verde

    Fuera

    INP0 conectado, INP1 conectado

    0 (1 entrada)

    Verde

    Verde

    Verde

    Fuera

    INP0 conectado, INP1 desconectado

    1 (2 entradas)

    Verde

    Fuera

    Fuera

    Rojo

    INP0 desconectado, INP1 conectado

    1 (2 entradas)

    Fuera

    Verde

    Fuera

    Rojo

    INP0 conectado, INP1 conectado

    1 (2 entradas)

    Verde

    Verde

    Verde

    Fuera


  15. Repita los pasos 1 a 12 para instalar fuentes de alimentación en la otra ranura según sea necesario.
