Sustitución de una MX960 de alimentación de CC

Extracción de una MX960 de alimentación de CC

Antes de extraer una fuente de alimentación, tenga en cuenta lo siguiente:

Nota:

El número mínimo de fuentes de alimentación debe estar presente en todo momento en el enrutador.
Advertencia:

Antes de llevar a cabo los procedimientos de alimentación de CC, asegúrese de que la alimentación se elimina del circuito de CC. Para asegurarse de que toda la alimentación está apagada, ubique el disyuntor en el tablero del panel que proporciona servicios al circuito de CC, cambie el disyuntor a la posición de apagado y tape el asa del conmutador del disyuntor en la posición de apagado.
PRECAUCIÓN:

Para mantener una refrigeración adecuada y evitar el apagado térmico de la unidad de fuente de alimentación operativa, cada ranura de la fuente de alimentación debe contener una fuente de alimentación o un panel en blanco. Si extrae una fuente de alimentación, debe instalar una fuente de alimentación de repuesto o un panel en blanco poco después de la extracción.
Nota:

Después de apagar la fuente de alimentación, espere al menos 60 segundos antes de volver a encenderla.

Para extraer una fuente de alimentación de CC (consulte la Figura 1):

  1. Apague el disyuntor del sitio del cliente exclusivo para extraer la fuente de alimentación. Siga los procedimientos de su sitio para ESD.
  2. Asegúrese de que el voltaje de los cables de fuente de alimentación de CC sea de 0 V y de que no haya ninguna probabilidad de que los cables se activen durante el proceso de extracción.
  3. Compruebe que los indicadores LED DE ENTRADA OK de la fuente de alimentación que se va a extraer no estén iluminados.
  4. Conecte una correa de conexión a tierra ESD a su muñeca y conecte el otro extremo de la correa a un punto de conexión a tierra ESD.
  5. Mueva el disyuntor de CC de la placa frontal de la alimentación a la posición de apagado (O).
  6. Retire la cubierta de plástico transparente que protege los espárragos del terminal de la placa frontal.
  7. Retire la tuerca y la arandela de cada uno de los espárragos del terminal. (Utilice un controlador de tuerca de [11 mm] de 7/16 pulg.)
  8. Retire los terminales del cable de los espárragos del terminal.
  9. Afloje el tornillo cautivo de la retención del cable en el borde inferior de la placa frontal de la alimentación.
  10. Desátese con cuidado los cables de alimentación.
  11. Mientras sujete el asa de la placa frontal de la fuente de alimentación con una mano, utilice la otra mano para sacar el pasador de bloqueo cargado con spring-loaded en la palanca de salida del chasis y gire la palanca de desbloqueo en sentido antihorario hasta que se detenga.
  12. Soltar la clavija de bloqueo en la palanca de desbloqueo. Asegúrese de que la clavija esté asentada dentro del orificio correspondiente del chasis.
  13. Tire de la fuente de alimentación directamente del chasis.
    Advertencia:

    No toque el conector de alimentación en la parte superior de la fuente de alimentación (consulte la Figura 2). Puede contener voltajes peligrosos.

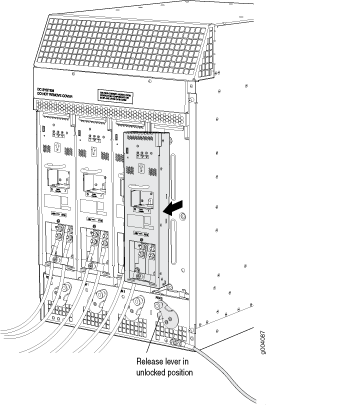

Gráfico 1: Eliminación de una fuente de alimentación de CC del enrutador MX960 remoto Removing a DC Power Supply from the MX960 Router
Nota:

El chasis se muestra sin el administrador de cables extendidos.
Gráfico 2: Parte superior de la fuente de alimentación que muestra el conector del plano medio Top of the Power Supply Showing Midplane Connector

Consulte también

Instalación de una MX960 de alimentación de CC

Advertencia:

Antes de llevar a cabo los procedimientos de alimentación de CC, asegúrese de que la alimentación se elimina del circuito de CC. Para asegurarse de que toda la alimentación está apagada, ubique el disyuntor en el tablero del panel que proporciona servicios al circuito de CC, cambie el disyuntor a la posición de apagado y tape el asa del conmutador del disyuntor en la posición de apagado.

Para instalar una fuente de alimentación de CC (consulte la Figura 3):

  1. Asegúrese de que el voltaje de los cables de fuente de alimentación de CC es de 0 V y de que no hay ninguna probabilidad de que los cables se activen durante la instalación.
  2. Conecte una correa de conexión a tierra ESD a su muñeca y conecte el otro extremo de la correa a un punto de conexión a tierra ESD.
  3. Mueva el disyuntor de CC de la placa frontal de la alimentación a la posición de apagado (O).
  4. Asegúrese de que la palanca de desbloqueo debajo de la ranura de la fuente de alimentación vacía esté bloqueada en la posición en sentido antihorario (consulte la Figura 3).

    Si fuera necesario, tire de la clavija de bloqueo cargada con un somier en la palanca de desbloqueo lejos del chasis y gire la palanca de desbloqueo en sentido antihorario hasta que se detenga. Soltar la clavija de bloqueo en la palanca de desbloqueo. Asegúrese de que la clavija esté asentada dentro del orificio correspondiente del chasis.

  5. Con ambas manos, deslice la fuente de alimentación directamente en el chasis hasta que la fuente de alimentación esté completamente asentada en la ranura del chasis. La placa frontal de la fuente de alimentación se debe vaciar con las placas frontales de la fuente de alimentación adyacentes.

    La pestaña pequeña de la carcasa metálica controlada por la palanca de desbloqueo debe estar dentro de la ranura correspondiente en la parte inferior de la fuente de alimentación (consulte la Figura 3). Esta pestaña se utiliza para tire de la fuente de alimentación hacia abajo en la ranura del chasis, antes de extraer la fuente de alimentación.

  6. Mientras presiona firmemente el asa de la placa frontal de la fuente de alimentación con una mano, utilice la otra mano para sacar el pasador de bloqueo cargado con spring-loaded en la palanca de desenván del chasis y gire la palanca de desbloqueo hacia la derecha hasta que se detenga.
  7. Soltar la clavija de bloqueo en la palanca de desbloqueo. Asegúrese de que la clavija esté asentada dentro del orificio correspondiente del chasis.
  8. Retire la cubierta de plástico transparente que protege los espárragos del terminal de la placa frontal.
  9. Retire la tuerca y la arandela de cada uno de los espárragos del terminal.
  10. Asegure cada terminal del cable de alimentación a los espárragos del terminal, primero con la arandela dividida y, luego, con la tuerca. Aplique entre 23 lb-in. (2,6 Nm) y 25 lb-in. (2,8 Nm) de par torsión a cada tuerca (consulte el gráfico 4). No sobresalte la tuerca. (Utilice un controlador controlado por par de 11 mm (7/16 pulg .) o una insondes de clavija.)

    1. Conecte el terminal positivo del cable de alimentación de cc (+) al terminal RTN (retorno).

    2. Conecte el terminal negativo del cable de alimentación de cc (–) al terminal de –48V (entrada).

    PRECAUCIÓN:

    Asegúrese de que cada butaca del terminal del cable de alimentación se vaciará contra la superficie del bloque de terminales mientras apriete las tuercas. Asegúrese de que cada tuerca esté correctamente enhebrada en el espárrago del terminal. La tuerca debe poder girar libremente con los dedos cuando se coloca por primera vez en el espárrago terminal. Si se aplica el par de instalación a la tuerca cuando se enhebra de forma incorrecta, podría ocasionar daños en el espárrago del terminal.
    PRECAUCIÓN:

    El valor máximo de par de par de los espárragos del terminal en la fuente de alimentación de CC es de 58 lb-in. (6,5 Nm). Los espárragos del terminal pueden estar dañados si se aplica un par de esfuerzo excesivo. Utilice solo un controlador controlado por par o una llave de conexión para apriete las tuercas de los espárragos del terminal de fuente de alimentación de CC.
    PRECAUCIÓN:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de fuente de alimentación pueden estar etiquetados como (+) y (–) para indicar su polaridad. No hay codificación de color estándar para los cables de alimentación de CC. La codificación de color utilizada por la fuente de alimentación de CC externa en su sitio determina la codificación de color para los cables de alimentación que se adjuntan a los espárragos del terminal en cada fuente de alimentación.
    Nota:

    Las fuentes de alimentación de CC en las ranuras PEM0 y PEM1 deben estar alimentadas por fuentes de alimentación dedicadas derivada del feed A, y las fuentes de alimentación de CC de PEM2 y PEM3 deben alimentarse con fuentes de alimentación dedicadas derivada del feed B. Esta configuración proporciona la redundancia de fuente de A/B desplegada comúnmente para el sistema. Para obtener más información acerca de cómo conectarse a fuentes de alimentación de CC, consulte Especificaciones eléctricas para la MX960 fuente de alimentación de CC.
  11. Afloje el tornillo cautivo de la retención del cable en el borde inferior de la placa frontal de la alimentación.
  12. Enruta los cables de alimentación de CC positivos y negativos por los lados izquierdo y derecho de la restricción del cable.
  13. Apriete el tornillo cautivo de retención del cable para sujetar los cables de alimentación en su sitio.
    Advertencia:

    Una vez conectada la fuente de alimentación de CC, el cable bloqueará la etiqueta de la ranura PEM. Asegúrese de marcar o anote la ranura PEM una vez que la fuente de alimentación esté conectada.
  14. Sustituya la cubierta de plástico transparente sobre los espárragos del terminal de la placa frontal.
  15. Compruebe que el cableado de alimentación sea correcto, que los cables no estén tocados y que no bloqueen el acceso a los componentes del enrutador ni que cánen donde se puedan conectar personas.
  16. Encienda el disyuntor del sitio del cliente dedicado.
  17. Compruebe que el LED INPUT OK de la fuente de alimentación esté iluminado de manera constante.
  18. En cada una de las fuentes de alimentación de CC, cambie el disyuntor de CC a la posición central antes de trasladarlo a la posición de encendido (|).
    Nota:

    Es posible que el disyuntor vuelva a la posición de apagado (O) si mueve el disyuntor con demasiada rapidez.
  19. Compruebe que el LED DEL DISYUNTOR  ESTÉ iluminado de manera constante.
  20. Compruebe que el LED PWR OK esté iluminado de manera constante.
Gráfico 3: Instalación de una fuente de alimentación de CC Installing a DC Power Supply
Nota:

El chasis se muestra sin el administrador de cables extendidos.
Gráfico 4: Conexión de la alimentación de CC al enrutador MX960 remoto Connecting DC Power to the MX960 Router
