Reemplazo de un cable de fuente de alimentación DE CC MX960
Desconexión de un cable de fuente de alimentación MX960 DC
Antes de realizar procedimientos de alimentación de CC, asegúrese de que la alimentación se elimine del circuito de CC. Para garantizar que toda la alimentación esté apagada, localice el disyuntor en la tarjeta del panel que presta servicio al circuito de CC, cambie el disyuntor a la posición de apagado y tape la manija del conmutador del disyuntor en la posición de apagado.
Para desconectar un cable de alimentación para una fuente de alimentación de CC:
- Apague el disyuntor de sitio del cliente dedicado para la fuente de alimentación que se está quitando. Siga los procedimientos de su sitio para ESD.
- Asegúrese de que el voltaje a través de los cables de fuente de alimentación de CC es de 0 V y de que no hay posibilidades de que los cables se activen durante el proceso de eliminación.
- Verifique que el LED INPUT OK de la fuente de alimentación no esté encendido.
- Quite el cable de alimentación de la fuente de alimentación cc externa.
- Conecte una correa de conexión a tierra ESD a su muñeca sin pelar y conecte el otro extremo de la correa a un punto de conexión a tierra ESD.
- Mueva el disyuntor de CC en la placa frontal de la fuente de alimentación a la posición de apagado (O).
- Retire la cubierta de plástico transparente que protege los botones terminales en la placa frontal.
- Retire la tuerca y la arandela de cada uno de los botones terminales. (Utilice un controlador de tuerca o una llave de enchufe de 7/16 in. [11 mm] .)
- Retire el cable de los botones del terminal.
- Afloje el tornillo cautivo en la sujeción del cable en el borde inferior de la placa frontal de la fuente de alimentación.
- Mueva cuidadosamente el cable de alimentación fuera del camino.
Consulte también
Conexión de un cable de fuente de alimentación MX960 DC
Antes de realizar procedimientos de alimentación de CC, asegúrese de que la alimentación se elimine del circuito de CC. Para garantizar que toda la alimentación esté apagada, localice el disyuntor en la tarjeta del panel que presta servicio al circuito de CC, cambie el disyuntor a la posición de apagado y tape la manija del conmutador del disyuntor en la posición de apagado.
Para conectar un cable de alimentación para una fuente de alimentación de CC:
- Asegure el cable de alimentación hacia los postes del terminal, primero con la arandela dividida y luego con la tuerca. Aplicar entre 23 lb-in. (2,6 Nm) y 25 lb-in. (2,8 Nm) de torsión a cada tuerca (ver figura 1). No encendes la tuerca. (Utilice un controlador o una llave de enchufe de 7/16 in. (11 mm) controlada por par.)
PRECAUCIÓN:
Asegúrese de que los asientos de cada cable de alimentación se rasquen contra la superficie del bloque terminal mientras apreta las tuercas. Asegúrese de que cada tuerca esté correctamente roscada en el clavo terminal. La tuerca debe ser capaz de girar libremente con los dedos cuando se coloca por primera vez en el clavo terminal. Si se aplica un par de torsión de instalación a la tuerca cuando se rosca incorrectamente, se puede dañar el tornillo terminal.
PRECAUCIÓN:La clasificación máxima de par par de los botones terminales de la fuente de alimentación de CC es de 58 lb-in. (6,5 Nm). Los espárragos terminales pueden estar dañados si se aplica un par de torsión excesivo. Utilice solo un controlador controlado por par o una llave de llave para apretar las tuercas en los botones del terminal de la fuente de alimentación de CC.

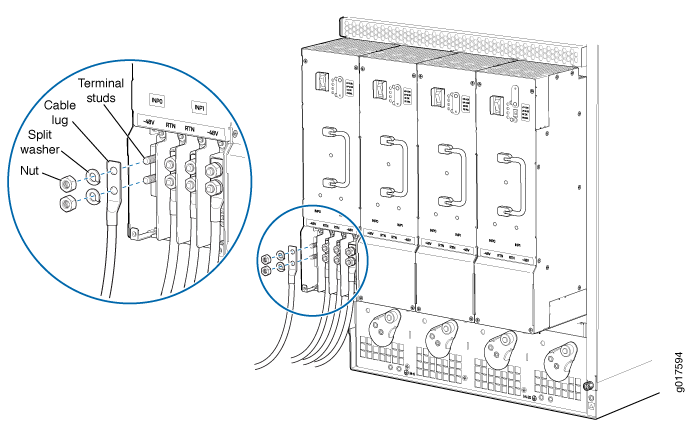

Figura 1: Conexión de cables de alimentación a la fuente de alimentación
de CC
