Descripción de SCBE3-MX
La tarjeta de control de conmutador mejorada SCBE3-MX ofrece rendimiento de estructura mejorado y capacidades de ancho de banda para tarjetas de línea de alta capacidad mediante la estructura de conmutadores basada en ZF. En una configuración redundante, el SCBE3-MX proporciona ancho de banda de estructura de hasta 1 Tbps por ranura. En una configuración no redundante, el SCBE3-MX proporciona ancho de banda de estructura de hasta 1 Tbps por ranura (cuatro planos de estructura) y 1,5 Tbps por ancho de banda de estructura de ranura cuando se utilizan los seis planos de estructura (con tarjetas de línea MPC10E). El SCBE3-MX se admite en Junos 18.4R1 y versiones posteriores. Se instala verticalmente en el chasis MX960 y horizontalmente en los chasis MX480 y MX240.
Versión de software |
Junos OS versión 18.4R1 y posteriores Nombre en la CLI: |

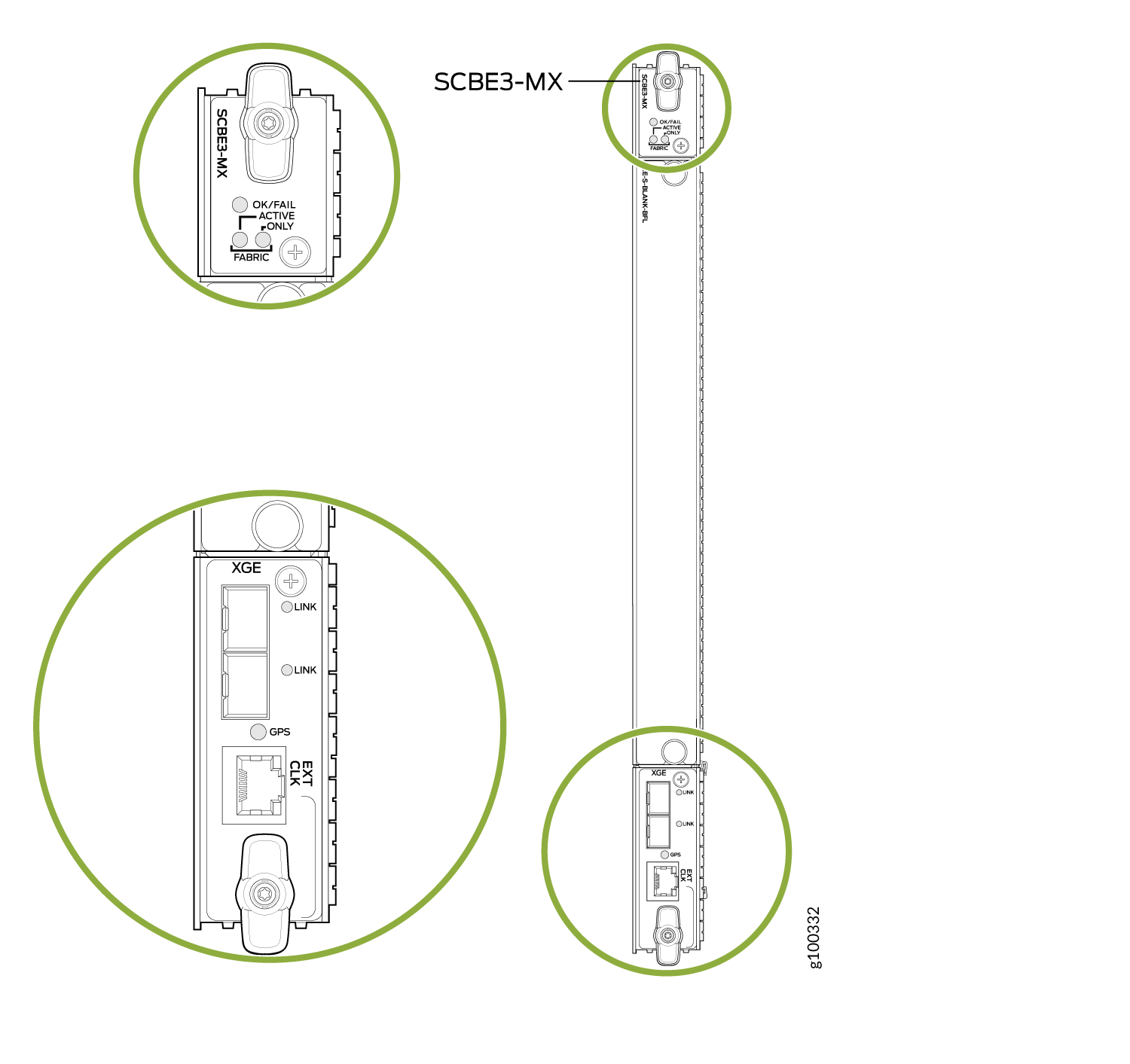

INDICADORES LED SCBE3-MX |
OK/FAIL: un LED verde indica que la tarjeta está bien. Un LED rojo indica que la tarjeta ha fallado. Si el LED no está encendido, el SCBE3-MX está sin conexión. FABRIC ACTIVE: un LED verde indica que la estructura del conmutador en esta tarjeta está en modo activo. SOLO ESTRUCTURA: un LED verde indica que el conmutador está en modo de solo estructura y en la ranura 8. ENLACE de puerto XGE: indica el estado de la interfaz SFP+ respectiva. CLK GPS EXT: indica el estado de la interfaz de temporización GPS. Si el LED es verde, el vínculo está bien. Si el LED parpadea en color ámbar, hay actividad en la interfaz de temporización. |
Pesos y dimensiones SCBE3-MX |
Físico:
Caja de envío:
|
Requisitos de alimentación y refrigeración SCBE3-MX |
Para una alimentación y refrigeración eficientes y confiables, debe instalar fuentes de alimentación de alta capacidad serie MX y bandejas de ventilador en el chasis MX. Además, para el MX960, debe instalar una bandeja de filtros de alta capacidad.
Nota:
Si utiliza bandejas de ventilador antiguas y la temperatura interna del chasis supera los 25 ° C, el chasis puede sobrecalentarse y puede producirse un apagado. |
Componentes y características SCBE3-MX
Componente/función |
Descripción |
|---|---|
Puertos XGE |
Dos puertos Ethernet proporcionan 10 interfaces GE/1 GE SFP+. Estos puertos también están conectados al conmutador de control Ethernet, que limita el tráfico del puerto 10 GE y proporciona seguridad para evitar el acceso no deseado al plano de control a través de los puertos externos. |
Puerto GPS |
Un puerto de interfaz de reloj externo DE RJ-45 recibe temporización de GPS y PPS desde la interfaz externa del GPS. Un LED rojo indica que no hay reloj presente o que el reloj no está bien. Un LED verde indica que la interfaz del reloj está activa y está bien. Si el LED está apagado, la interfaz del reloj no está habilitada. |
Interfaz de reloj externa |
La interfaz de reloj externa está en el panel frontal de SCBE3-MX. La interfaz de origen del reloj recibe la temporización de GPS y PPS de la interfaz externa del GPS. |
Módulo de reloj Stratum3E centralizado |
El módulo de reloj realiza monitoreo de reloj, filtrado y retención en la tarjeta de estructura centralizada. Esta arquitectura de temporización centralizada también ofrece limpieza y distribución del reloj. |
Motor de enrutamiento extraíble en el sistema |
El motor de enrutamiento en el sistema puede admitir cualquier nuevo motor de enrutamiento que se ajuste a la interfaz y el factor de forma modulares estándar del motor de enrutamiento.
Nota:
Cuando un motor de enrutamiento no está instalado en el SCBE3-MX, debe cubrir la ranura vacía con un panel en blanco. |
Intercambiable en caliente |
El SCBE3-MX y el ensamblado asociado del motor de enrutamiento son intercambiables en caliente. El software del sistema proporciona un mecanismo para apagar o absolvir el motor de enrutamiento/SCBE3-MX. El software del sistema también proporciona un método para restablecer o reiniciar el motor de enrutamiento/SCBE3-MX. Esta compatibilidad se proporciona a través de comandos cli y varios circuitos de soporte de hardware.
Nota:
El motor de enrutamiento debe desconectarse antes de la eliminación para evitar posibles daños en la unidad de disco duro. |
Capacidades de actualización del sistema |
Consulte Actualización de un enrutador MX240, MX480 o MX960 para usar SCBE3-MXpara obtener más información. |
Redundancia |
Con tres SCBE3-MX instalados, el enrutador MX960 ofrece redundancia de 2 + 1. Con dos SCBE3-MX instalados, el enrutador MX240 y el mx480 proporcionan redundancia 1 + 1. |
Dmr |
Admite replicación de multidifusión dinámica (DMR) |
GRES |
Admite conmutación de motor de enrutamiento elegante (GRES) |
Tarjetas de línea MPC |
Es compatible con los MPC enumerados en la tabla 1. |
Operación sin impactos |
Le permite actualizar las partes programables y reiniciar con la operación "sin hit" si los SCBE3-MX redundantes se insertan en el sistema y están operativos. |
Módulo de motor de enrutamiento extraíble |
Puede quitar el módulo FRU del motor de enrutamiento en el factor de forma existente. |
Rendimiento y redundancia de ancho de banda de estructura SCBE3-MX
Enrutadores MX960
El sistema MX960 puede contener hasta tres SCBE3-MX para proporcionar un total de seis planos de estructura de conmutador para el reenvío de paquetes entre los MPC. Se requieren dos planos de estructura por SCBE3-MX. Para lograr un rendimiento de ancho de banda de estructura completo, se deben instalar tres SCBE3-MX en el chasis MX960.
Dos ranuras de chasis se proporcionan en el centro del chasis MX960 en ranuras 6 y 7 (también designadas como ranura SCB 0 y ranura SCB 1) para dos SCBE3-MX, cada uno equipado con un motor de enrutamiento.
Para proporcionar redundancia de estructura 2 + 1 para un MX960, se debe instalar un tercer SCBE3-MX en la ranura 8 (también designado como ranura SCB 2).
La ranura 8 del chasis MX960 es una ranura de doble propósito y es compatible con un SCBE3-MX o un MPC. Cuando el motor de SCBE3-MX/enrutamiento se conecta a la ranura 8, el motor de enrutamiento se apaga y no proporciona ninguna funcionalidad de control para la tarjeta o la MX960. El LED solo de estructura en la placa frontal de la tarjeta se encenderá cuando un conjunto de SCBE3-MX/Motor de enrutamiento esté conectado a la ranura 8.
Una vez configurada la redundancia, el SCBE3-MX principal controla el chasis.
Las actualizaciones agraciadas se pueden lograr en un SCBE3-MX redundante no principal.
En una configuración redundante, el motor de enrutamiento redundante no principal se puede quitar o instalar sin afectar la funcionalidad del plano de conmutación en el SCBE3-MX en el que reside.
En una configuración no redundante, los seis planos de estructura estarán en modo activo para un mayor ancho de banda de la estructura.
Hay una estructura de conmutador basada en ZF por SCBE3-MX y actúa como dos planos virtuales en MX960.
Enrutadores MX480 y MX240
Puede instalar uno o dos SCBE3-MX en el chasis del enrutador MX480 y MX240 en las ranuras etiquetadas como 0 y 1.
El SCBE3-MX en la ranura 0 (SCB 0) proporciona dos planos de estructura; el SCBE3-MX en la ranura 1 (SCB 1) proporciona cuatro planos de estructura. Un total de seis planos de estructura están disponibles en los enrutadores MX240 y MX480.
En configuración redundante, dos planos de estructura en el primer SCBE3-MX y dos planos de estructura en el otro SCBE3-MX estarán en modo activo.
Hay una estructura de conmutador basada en ZF por SCBE3-MX y actúa como cuatro planos virtuales en los MX480 y MX240.
Dos SCBE3-MX instalados en el MX240 o MX480 son necesarios para la redundancia 1 + 1. Para proporcionar redundancia de estructura 1 + 1, debe haber un SCBE3-MX instalado en la ranura 1.
Nota:Si se produce un error en el SCB 0, SCB 1 se configurará automáticamente con cuatro planos de estructura activos. En este caso de conmutación por error, el SCBE3-MX admitirá una redundancia del 100 % de la velocidad de línea completa.
Si falla el SCB 1, SCB 0 solo tiene dos planos de estructura disponibles; por lo tanto, en este modo de conmutación por error, la velocidad de línea bajará al 50 %.
Consumo de energía máximo SCBE3-MX por temperatura ambiente y ranura CB
Estos valores de consumo de energía son solo para SCBE3-MX. No incluyen la potencia reasignada.
Modelo MX |
Temperatura ambiente |
Consumo máximo de energía |
Ranura |
|---|---|---|---|
MX960 |
55°C 40°C 25C° |
425 W 400 W 385 W |
SCB 0, SCB 1, SCB 2 |
MX480 |
55°C 40°C 25C° |
295 W 280 W 265 W |
SCB 0 (principal) |
MX480 |
55°C 40°C 25C° |
295 W 280 W 265 W |
SCB 1 (respaldo) |
MX240 |
55°C 40°C 25C° |
275 W 260 W 245 W |
SCB 0 (principal) |
MX240 |
55°C 40°C 25C° |
295 W 280 W 265 W |
SCB 1 (respaldo) |
Interoperabilidad SCBE3-MX con hardware existente
Modo operativo SCBE3-MX |
MX240/480/960 |
Apoyado |
|---|---|---|
|
DPC/MS-DPC |
No |
Solo en modo IP/Ethernet mejorado mejorado |
MS-MPC |
Sí |
MPC1E |
No |
|
MPC2E |
No |
|
MPC2E-NG |
Sí |
|
MPC3E |
Sí |
|
MPC3E-NG |
Sí |
|
MPC4E |
Sí |
|
MPC-3D-16XGE (ver nota) |
Sí |
|
MPC5E |
Sí |
|
MPC6E |
No |
|
MPC7E (480 Gbps) |
Sí |
|
MPC8E (960 Gbps) |
No |
|
MPC9E (1,6 Tbps) |
No |
|
MPC10E (1,5 Tbps)* |
Sí |
|
Motores de enrutamiento compatibles |
RE-S-1300(EOLed) RE-S-2000 (EOLed) RE-S-1800 (todas las variantes) RE-S-X6 (todas las variantes) |
No No Sí Sí |
A partir de Junos OS versión 19.4, el SCBE3 interopera con tarjetas de línea MPC-3D-16XGE y MPC10E en enrutadores MX240, MX480 y MX960 con un plano medio mejorado. La tarjeta de línea MPC-3D-16x10GE no interopera con enrutadores MX240, MX480 y MX960 con un plano medio estándar.
El hipermodo es el modo de reenvío predeterminado en el SCBE3-MX. Si su implementación no necesita hipermodo, desactive el hipermodo mediante el set forwarding-options no-hyper-mode comando cli antes de instalar el motor de enrutamiento en el SCBE3-MX.
La IP mejorada es el servicio de red predeterminado en el SCBE3-MX.
Funciones y capacidades no compatibles con SCBE3-MX de SCB heredadas
El SCBE3-MX no es compatible con la interfaz externa de UTI/DTI (interfaz led de panel frontal y tarjeta hija).
El SCBE3-MX no interopera con ningún SCB de generación anterior (SCB, SCBE y SCBE2). No se admite una actualización fluida.
El SCBE3-MX no es compatible con la tarjeta de línea MPC1/2 NEO ni con tarjetas de línea I-chip heredadas basadas en chip.
El SCBE3-MX no admite BITS.
El SCBE3-MX no admite DPC.
El SCBE3-MX no admite el modo mixto (DPC+MPC).
El SCBE3-MX no admite la versión JAM.
