Descripción de SCBE-MX
El SCBE-MX es la tarjeta de control de conmutador de segunda generación y está diseñado específicamente para su uso con tarjetas de línea MPC3E para ofrecer rendimiento y redundancia de velocidad de línea completos sin pérdida de ancho de banda.

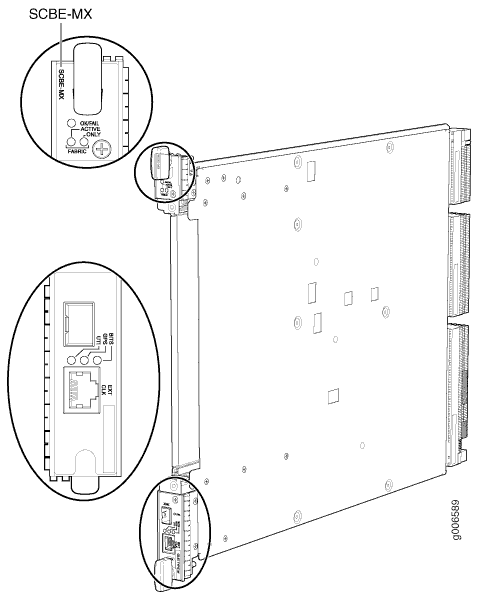

El SCBE-MX se instala verticalmente en el chasis MX960 y horizontalmente en los chasis MX480 y MX240. El motor de enrutamiento se instala directamente en una ranura en el SCBE-MX (consulte la figura 1).
Versión de software |
11.4R1 |
Identificación de CLI |
|
Requisitos de potencia máxima SCBE-MX |
160 W a 55° C 130 W a 40° C 120 W a 25° C |
Requisitos de refrigeración SCBE-MX |
|
Ancho de banda de estructura por ranura |
Hasta 240 Gbps (configuración de estructura no redundante); 160 Gbps (configuración de estructura redundante).
|
Capacidad de estructura de conmutador |
5,12 Tbps |
Características de SCBE-MX
Característica |
Descripción |
|---|---|
Mayor ancho de banda |
Ofrece ancho de banda de 160 Gbps/ranura con soporte de estructura redundante |
Rendimiento mejorado de la estructura |
Ofrece un rendimiento de estructura mejorado para tarjetas de línea de alta capacidad mediante el chip de estructura de última generación (XF) |
Módulo centralizado de reloj Stratum 3 |
Ofrece un módulo de temporización central y una arquitectura de temporización centralizada que admite la limpieza y distribución del reloj. El módulo de reloj Stratum 3 realiza monitoreo de reloj, filtrado y retención en una ubicación centralizada del chasis. |
Redundancia |
Ofrece un rendimiento completo con redundancia de estructura para tarjetas de línea de alta capacidad |
Número máximo de SCBE-MX por chasis
La tabla 1 enumera el número máximo de SCBE-MX que puede instalar en el chasis MX, las etiquetas de ranura correspondientes y la ranura de respaldo utilizada para la redundancia. Si hay ranuras vacías, debe instalar un panel en blanco.
Chasis |
SCBE-MX máximos |
Etiquetas de ranura |
Ranura de respaldo |
|---|---|---|---|
MX960 |
3 |
0, 1 y 2 |
2 |
MX480 |
2 |
|
|
MX240 |
2 |
|
|
Interoperabilidad SCBE-MX con motores de enrutamiento
Motores de enrutamiento |
Requisito de potencia máxima |
|---|---|
RE-S-1800 (todas las variantes) RE-S-1300 (EOLed) RE-S-2000 (EOLed) RE-S-2000-4096 (EOL'd) |
90 W |
Interoperabilidad SCBE-MX con MPC
El SCBE-MX se diseñó para usarse específicamente con tarjetas de línea MPC3E para ofrecer rendimiento y redundancia de velocidad de línea completos sin pérdida de ancho de banda. También es compatible con los siguientes MPC:
Modo operativo SCBE-MX |
MX240/480/960 |
Apoyado |
|---|---|---|
Solo en modo IP/Ethernet mejorado mejorado |
DPC/MS-DPC |
Sí |
MS-MPC |
Sí |
|
MPC1 |
Sí |
|
MPC2 |
Sí |
|
MPC3 |
Sí |
|
MPC4 |
No |
|
MPC2-NG |
Sí |
|
MPC3E-NG |
Sí |
|
MPC de 16x10GE |
Sí |
|
MPC5 |
Sí |
|
MPC6 |
No |
|
MPC7 (480 Gbps) |
No |
|
MPC8 (960 Gbps) |
No |
|
MPC9 (1,6 Tbps) |
No |
|
Motores de enrutamiento |
RE-S-1300 (EOLed) RE-S-2000 (EOLed) RE-S-1800 (todas las variantes) |
Sí Sí Sí Sí |
INDICADORES LED SCBE-MX
Los indicadores LED DE FABRIC ACTIVE, FABRIC ONLY y OK/FAIL indican el estado del SCBE-MX. Los INDICADORes LED de BITS, GPS y UTI (junto al puerto CLK EXT ) indican el estado de la interfaz de temporización correspondiente. La tabla 2 describe el comportamiento de los INDICADORes LED SCBE-MX.
Etiqueta |
Color |
Estado |
Descripción |
|---|---|---|---|
ESTRUCTURA ACTIVA |
Verde |
En constante |
La estructura está en modo activo. |
SOLO ESTRUCTURA |
Verde |
En constante |
SCBE-MX funciona en modo de solo estructura. |
– |
Fuera |
SCBE-MX funciona en modo de estructura/tarjeta de control. |
|
ACEPTAR/FALLAR |
Verde |
En constante |
SCBE-MX está en línea. |
Rojo |
En constante |
SCBE-MX ha fallado. |
|
– |
Fuera |
SCBE-MX está sin conexión. |
|
Rojo |
En constante |
La interfaz de temporización GPS ha fallado. |
|
– |
Fuera |
La interfaz de temporización GPS está sin conexión. |
|
|
Nota:
Los BITS, GPS y UTI de LOS LED no se admiten actualmente. |
|||
BITS |
Verde |
En constante |
La interfaz de temporización de la fuente de temporización integrada en el edificio (BITS) está activa. |
Rojo |
En constante |
La interfaz de temporización de BITS ha fallado. |
|
– |
Fuera |
La interfaz de temporización de BITS está sin conexión. |
|
Gps |
Verde |
En constante |
La interfaz de temporización del sistema de posicionamiento global (GPS) está activa. |
Rojo |
En constante |
La interfaz de temporización GPS ha fallado. |
|
– |
Fuera |
La interfaz de temporización GPS está sin conexión. |
|
Uti |
Verde |
En constante |
La interfaz de temporización universal (UTI) está activa. |
Rojo |
En constante |
La interfaz de temporización de UTI ha fallado. |
|
– |
Fuera |
La interfaz de temporización de UTI está sin conexión. |
|
Actualización al SCBE-MX
Estos son los procedimientos para actualizar su enrutador MX960, MX480 o MX240 para usar el SCBE-MX:
