Conexión del enrutador MX240 a la red

Herramientas y piezas necesarias para las conexiones del enrutador MX240

Para conectar el enrutador a dispositivos de administración y tarjetas de línea, necesita las siguientes herramientas y piezas:

  • Destornilladores Phillips (+), números 1 y 2

  • Destornillador de hoja plana (–) de 2,5 mm

  • Destornillador Phillips (+) de 2,5 mm

  • Cortadores de alambre

  • Correa de muñequera de conexión a tierra de descarga electrostática (ESD)

Conexión del enrutador MX240 a una red para administración fuera de banda

Para conectar el motor de enrutamiento a una red para administración fuera de banda, conecte un cable Ethernet con conectores RJ-45 al puerto Ethernet del motor de enrutamiento. Para conectarse al puerto Ethernet en el motor de enrutamiento:

  1. Apague la alimentación del dispositivo de administración.
  2. Enchufe un extremo del cable Ethernet (la figura 2 muestra el conector) en el puerto Ethernet del motor de enrutamiento. La figura 1 muestra el puerto.
  3. Conecte el otro extremo del cable al dispositivo de red.
Figura 1: Puerto Ethernet Port Ethernet
Figura 2: Conector de cable Ethernet del motor de enrutamiento Routing Engine Ethernet Cable Connector

Conexión del enrutador MX240 a una consola de administración o dispositivo auxiliar

Para utilizar una consola del sistema para configurar y administrar el motor de enrutamiento, conéctelo al puerto CONSOLE adecuado del motor de enrutamiento. Para usar un portátil, módem u otro dispositivo auxiliar, conéctelo al puerto AUX del motor de enrutamiento. Ambos puertos aceptan un cable con un conector RJ-45. Para conectar un dispositivo al puerto CONSOLE y otro dispositivo al puerto AUX , debe suministrar dos cables independientes.

Nota:

Ya no incluimos el cable de consola RJ-45 con el adaptador DB-9 como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita otro tipo de adaptador, puede solicitar lo siguiente por separado:

  • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)

  • Adaptador RJ-45 a USB-A (JNP-CBL-RJ45-USBA)

  • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

Si desea utilizar el adaptador RJ-45 a USB-A o RJ-45 a USB-C, debe tener un controlador de puerto COM virtual (VCP) X64 (64 bits) instalado en su PC. Vea, https://ftdichip.com/drivers/vcp-drivers/ descargar el controlador.

Para conectar una consola de administración o un dispositivo auxiliar:

  1. Apague la alimentación de la consola o del dispositivo auxiliar.
  2. Enchufe el extremo RJ-45 del cable serie (la figura 4 muestra el conector) en el puerto AUX o CONSOLE del motor de enrutamiento. La figura 3 muestra los puertos.
  3. Conecte el extremo DB-9 hembra en el puerto serie del dispositivo.
    Nota:

    Para dispositivos de consola, configure el puerto serie con los siguientes valores:

    • Velocidad en baudios: 9600

    • Paridad: N

    • Bits de datos: 8

    • Bits de parada: 1

    • Control de flujo: ninguno
Figura 3: Puertos Auxiliary and Console Ports auxiliares y de consola
Figura 4: Consola del motor de enrutamiento y conector Routing Engine Console and Auxiliary Cable Connector de cable auxiliar

Ver también

Conexión del enrutador MX240 a un dispositivo externo de notificación de alarmas

Para conectar el enrutador a dispositivos externos de notificación de alarmas, conecte cables a los contactos de relé ROJO y AMARILLO en la interfaz de la embarcación. (Consulte la figura 5.) Una condición del sistema que activa el LED de alarma rojo o amarillo en la interfaz de la nave también activa el contacto del relé de alarma correspondiente.

Los bloques de terminales que se conectan a los contactos del relé de alarma se suministran con el enrutador. Aceptan alambre de cualquier calibre entre 28 AWG y 14 AWG (0,08 y 2,08 mm2), que no se proporciona. Utilice el calibre de cable apropiado para el dispositivo externo que está conectando.

Para conectar un dispositivo externo a un contacto de relé de alarma (consulte la figura 5):

  1. Prepare la longitud requerida del alambre con un calibre entre 28 AWG y 14 AWG (0,08 y 2,08 mm2).
  2. Aunque el bloque de terminales no está conectado al contacto del relé, use un destornillador de hoja plana de 2,5 mm para aflojar los tornillos pequeños de su lado. Con los tornillos pequeños en su lado mirando hacia la izquierda, inserte cables en las ranuras en la parte frontal del bloque según el cableado del dispositivo externo. Apriete los tornillos para asegurar el cable.
  3. Enchufe el bloque de terminales en el contacto del relé y use un destornillador de hoja plana de 2,5 mm para apretar los tornillos en la cara del bloque.
  4. Conecte el otro extremo de los cables al dispositivo externo.

Para conectar un dispositivo de notificación para el otro tipo de alarma, repita el procedimiento.

Figura 5: Contactos Alarm Relay Contacts de relé de alarma

Ver también

Conexión de cables DPC, MPC, MIC o PIC al enrutador MX240

Para conectar las DPC, MPC, MIC o PIC a la red (consulte la Figura 6 y la Figura 7):

  1. Tenga lista una longitud del tipo de cable utilizado por el componente. Para conocer las especificaciones de los cables, consulte la Referencia del módulo de interfaz de la serie MX.
  2. Retire el tapón de seguridad de goma del puerto conector del cable.
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a un transceptor emiten luz láser que puede dañar sus ojos.
    CAUTELA:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.
  3. Inserte el conector del cable en el puerto conector del cable de la placa frontal.
    Nota:

    Las jaulas XFP y la óptica de los componentes son piezas estándar de la industria que tienen una retroalimentación táctil limitada para la inserción de óptica y fibra. Debe insertar la óptica y la fibra firmemente hasta que el pestillo esté firmemente en su lugar.
  4. Coloque el cable para evitar que se desprenda o desarrolle puntos de estrés. Asegure el cable para que no soporte su propio peso mientras cuelga del suelo. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado.
    CAUTELA:

    No doble un cable de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar el cable y causar problemas que son difíciles de diagnosticar.
    CAUTELA:

    No permita que los cables de fibra óptica cuelguen libres del conector. No permita que cuelguen los bucles sujetos de un cable, lo que ejerce tensiones sobre el cable en el punto de sujeción.
Figura 6: Conexión de un cable a un DPC Attaching a Cable to a DPC

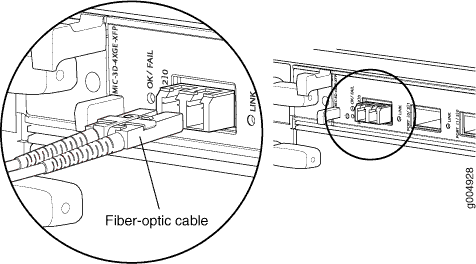

Figura 7: Conexión de un cable a un micrófono Attaching a Cable to a MIC
