LEDs del módulo de distribución de alimentación de AC Delta trifásico y Wye MX2000
En la figura 1, se muestran los indicadores LED de la placa frontal de AC PDM delta trifásica. El PDM AC wye trifásico tiene los mismos INDICADORES LED. Los INDICADORES LED de la tabla 1 indican el estado del AC PDM. Además, una falla de PDM activa el LED de alarma roja en la interfaz de la nave.

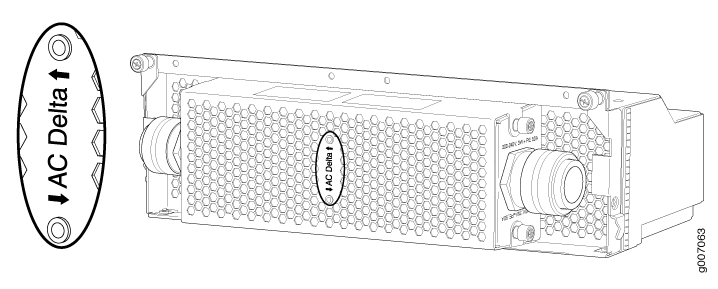

Figura 1: LED delta AC PDM trifásicos
Etiqueta |
Color |
Estado |
Descripción |
|---|---|---|---|
← |
Verde |
En |
El bloque terminal de CA izquierdo está recibiendo voltaje. |
— |
Desactivado |
El bloque terminal de CA izquierdo no recibe voltaje. |
|
→ |
Verde |
En |
El bloque terminal de CA derecho está recibiendo voltaje. |
— |
Desactivado |
El bloque terminal de CA derecho no recibe voltaje. |
