Conexión de un cable del módulo de distribución de energía (-48 V) del enrutador de CC MX2000

Advertencia:

Antes de realizar procedimientos de alimentación de CC, desconecte todas las fuentes de alimentación. Para asegurarse de que toda la alimentación esté apagada, ubique el disyuntor en la tarjeta de panel que da servicio al circuito de cc, cambie el disyuntor a la posición OFF y tape el asa del conmutador del disyuntor en la posición OFF .

Nota:

Asegúrese de que ha conectado el chasis a tierra firme. Consulte Conexión a tierra de un enrutador MX2000.

Para conectar un cable de alimentación para un DC PDM:

  1. Localice un cable de alimentación de reemplazo que cumpla con las especificaciones definidas en las especificaciones eléctricas del subsistema de alimentación de CC (-48 V) del enrutador MX2000.
  2. Verifique que un electricista autorizado haya conectado un cable al cable de alimentación de reemplazo.
  3. Verifique que el LED -48V esté desactivado.
  4. Asegure el cable de alimentación a los tacos del terminal, primero con la lavadora plana, luego con la lavadora dividida y, finalmente, con la tuerca. Aplicar entre 23 lb-in. (2,6 Nm) y 25 lb-in. (2,8 Nm) de par a cada tuerca (véase la figura 1). No se abaste la tuerca. (Utilice un controlador de 7/16 in. [11 mm)] controlador o llave de toma con control de par.)
    Nota:

    Las posiciones de entrada para los tacos de terminal de CC RTN (retorno) y los tacos de terminal de CC -48V (entrada) corresponden al módulo de fuente de alimentación de CC (PSM) directamente por encima y por debajo. Las posiciones de la ranura PSM de DC están etiquetadas, pero las posiciones del cable PDM de DC que se correlacionan con las posiciones PSM no están etiquetadas.

    1. Conecte el cable de alimentación de fuente de CC positivo (+) al terminal RTN (retorno).

    2. Conecte el cable de alimentación de fuente de CC negativo (–) al terminal de –48V (entrada).

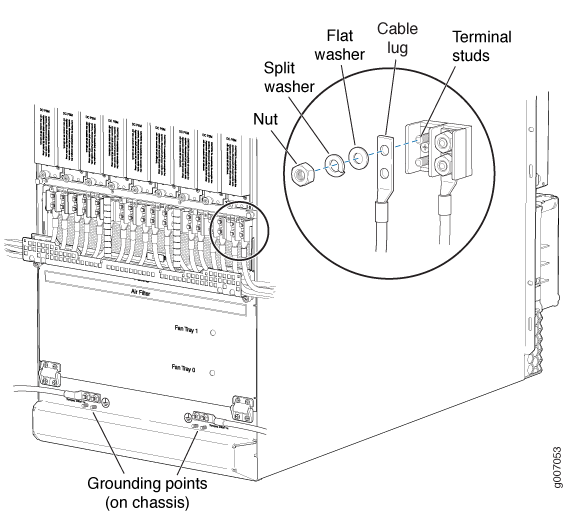

      Figura 1: Conexión de cables de alimentación al módulo de distribución de alimentación de CC (-48 V) Connecting Power Cables to the DC Power Distribution Module (-48 V)
    PRECAUCIÓN:

    Asegúrese de que cada uno de los asientos del cable de alimentación se enroje contra la superficie del bloque del terminal mientras aprieta las tuercas. Asegúrese de que cada tuerca esté correctamente roscado en el stud terminal. La tuerca debe ser capaz de girar libremente con los dedos cuando se coloca por primera vez en el stud terminal. Aplicar el par de instalación a la tuerca cuando la tuerca está incorrectamente roscado puede dar lugar a daños en el semental del terminal.

    PRECAUCIÓN:

    La clasificación de torque máximo de los tacos de terminal en el DC PDM es de 25 lb-in. (33,89 Nm). Los tacos del terminal pueden dañarse si se aplica un par excesivo. Utilice solo una llave de toma o un controlador controlado por torque para apretar las tuercas en los tacos del terminal DC PDM.

    PRECAUCIÓN:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de fuente de alimentación pueden estar etiquetados como (+) y (-) para indicar su polaridad. No hay codificación de color estándar para los cables de alimentación de CC. La codificación de colores utilizada por la fuente de alimentación de CC externa en su sitio determina la codificación de color para los cables de alimentación que se unen a los tacos de terminal en cada fuente de alimentación.

    Nota:

    Las PDM de DC en las ranuras PDM0/Input0, PDM2/Input0, (y PDM1/Input1, y PDM3/Input1 en enrutadores MX2020) se pueden alimentar con fuentes de alimentación dedicadas derivadas de la alimentación A o B . Esta configuración proporciona la redundancia de alimentación A/B comúnmente desplegada para que el sistema equilibre el consumo de energía. Para obtener más información acerca de cómo conectarse a fuentes de alimentación de CC, consulte Especificaciones eléctricas del subsistema de alimentación de CC del enrutador MX2000 (-48 V).

    Nota:

    Asegúrese de que el conmutador de amperaje esté configurado en 60 A o 80 A para que coincida con la alimentación de entrada del circuito cc.

  5. Enrutar los cables de alimentación de CC positivos y negativos a través de la cubierta de sujeción de cable de plástico. Asegúrese de que el cable no toque ni obstrua ningún componente del enrutador.
  6. Verifique que el cableado de alimentación sea correcto, que los cables no se estén tocando y que no bloqueen el acceso a los componentes o las cortinas del enrutador donde las personas podrían tropezar con ellos.
  7. Conecte el cable de alimentación a la fuente de alimentación de CC.
  8. Encienda el disyuntor para el sitio del cliente dedicado.
  9. En cada una de las fuentes de entrada de alimentación de CC, cambie el disyuntor de CC a la posición central antes de moverlo a la posición de ON .
    Nota:

    El disyuntor puede recuperarse en la posición de apagado si mueve el interruptor demasiado rápido.

  10. Verifique que el LED -48V del PDM se encienda constantemente.
  11. En cada una de las fuentes de entrada de alimentación de CC, cambie el disyuntor de CC a la posición central antes de moverlo a la posición de ON .
    Nota:

    El disyuntor puede recuperarse en la posición OFF si mueve el interruptor demasiado rápido.

  12. Observe los INDICADORES de estado en la placa facial pdm. Si el PDM está correctamente instalado y funciona normalmente, los LED de –48V se iluminan en verde constantemente.
