Tarjeta de enrutamiento y control MX10003

Funciones de la tarjeta de enrutamiento y control

La tarjeta de enrutamiento y control integra el motor de enrutamiento y las funciones de la tarjeta de control en una sola unidad de administración. Cada RCB ofrece todas las funciones necesarias para gestionar el funcionamiento del chasis modular:

• Funciones de control del sistema, como el monitoreo ambiental

• Protocolos de capa 2 y capa 3 de enrutamiento

• Comunicación a todos los componentes, como tarjetas de línea, alimentación y refrigeración

• Temporización transparente

• Funciones de alarma y registro

Componentes de la tarjeta de enrutamiento y control

Cada RCB consta de los siguientes componentes internos:

• CPU Intel de 8 núcleos X86 de alto rendimiento de 1,6 GHz

• RAM DDR4 de 64 GB

• SSD SATA de 100 GB

Panel frontal de RCB

La figura 1 muestra el panel frontal del RCB MX10003 (número de modelo: JNP10003-RE1).

Figura 1: Puertos RCB JNP10003-RE1

1 — Puerto USB	8 — Puerto de hora del día (ToD) con LED (este puerto está reservado para uso futuro)
2 — Puerto de administración (MGMT)	9 — Puerto BITS con INDICADORES
3 — Puerto de consola (CON)	10 — Puertos de temporización
4 — INDICADORES LED SSD	11 — Botón SIN CONEXIÓN
5 — Ranuras SSD (0 y 1)	12 — LED EN LÍNEA
6 — LED principal (MST)	13 — OK/FAIL LED
7 — LED de alarma (ALM)	14 — Botón RESTABLECER

La Figura 2 muestra el panel frontal del RCB MX10003 con soporte de cifrado limitado (número de modelo: JNP10003-RE1-LT).

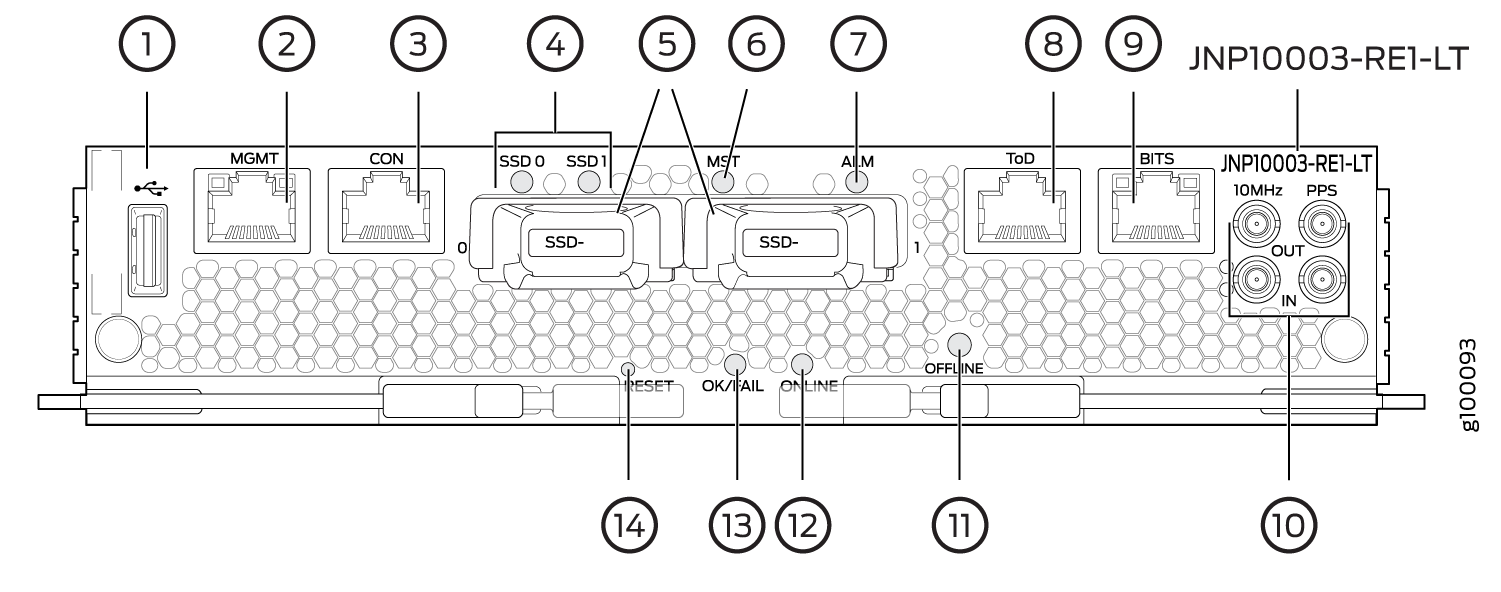

Figura 2: Puertos RCB JNP10003-RE1-LT

1 — Puerto USB	8 — Puerto de hora del día (ToD) con LED (este puerto está reservado para uso futuro)
2 — Puerto de administración (MGMT)	9 — Puerto BITS con INDICADORES
3 — Puerto de consola (CON)	10 — Puertos de temporización
4 — INDICADORES LED SSD	11 — Botón SIN CONEXIÓN
5 — Ranuras SSD (0 y 1)	12 — LED EN LÍNEA
6 — LED principal (MST)	13 — OK/FAIL LED
7 — LED de alarma (ALM)	14 — Botón RESTABLECER

El enrutador MX10003 con JNP10003-RE1-LT RCB solo admite la imagen de Junos Limited. La imagen de Junos Limited no tiene encriptación de plano de datos y está pensada solo para países de la Unión Aduanera Euroasiática, ya que estos países tienen restricciones de importación para software que contiene cifrado de plano de datos. A diferencia de la imagen de Junos Worldwide, la imagen de Junos Limited admite el cifrado del plano de control mediante Secure Shell (SSH) y Secure Sockets Layer (SSL), lo que permite una gestión segura del sistema. El RCB de restricción limitada inicia solo el software Junos sin cifrado y no se puede arrancar si el software junos completamente cifrado se utiliza para el arranque. La actualización de Junos y la actualización de VMHost mediante la versión no limitada del software Junos falla en el RCB JNP10003-RE1-LT.

El comando show chassis hardware [models | clei-models | extensive] muestra el número de modelo y ayuda a identificar las distintas SKU. Una alarma Mixed Master and Backup RE types se muestra cuando hay motores de enrutamiento diferentes en el chasis (consulte Alarmas del chasis).

Puertos de interfaz RCB

Los puertos ubicados en el RCB conectan el RCB a uno o más dispositivos externos en los que los administradores del sistema pueden emitir comandos de CLI de Junos OS para administrar el enrutador. Además, los puertos para conectar interfaces de reloj externas para BITS y la función GPS también están disponibles en el RCB.

Los puertos de interfaz RCB con la función de etiquetas indicadas son los siguientes (consulte la figura 1):

• CON: conecta el RCB a una consola del sistema a través de un cable serie con un conector RJ-45.

• MGMT: conecta el RCB a través de una conexión Ethernet a una LAN de administración (o cualquier otro dispositivo que se conecte a una conexión Ethernet) para la administración fuera de banda. El puerto utiliza un conector RJ-45 de configuración automática para admitir conexiones de 10 Mbps, 100 Mbps o 1000 Mbps. Dos indicadores LED pequeños (un LED de actividad y un LED de vínculo) en el puerto indican la conexión en uso.

  El LED del vínculo es:

  • ámbar iluminado (estable) cuando el vínculo de 1000 Mbps está activo.

  • verde iluminado (estable) cuando el vínculo de 100 Mbps está activo.

  • cuando el vínculo de 10 Mbps esté activo.

  El LED de actividad es:

  • en verde iluminado (parpadeando) cuando el tráfico pasa por el puerto.

  • en verde (estable) cuando el tráfico no pasa por el puerto.

  Los indicadores LED de actividad y de vínculo están apagados cuando el vínculo está apagado.

• BITS: interfaz de temporización externa de fuente de temporización integrada en el edificio (BITS) para la conexión a dispositivos de temporización externos.

• ToD: el puerto de hora del día (TOD) en el panel frontal del enrutador le permite conectar fuentes de señal de temporización externas.

  Nota:

  Este puerto está reservado para uso futuro.

• 10 MHZ (una entrada y una salida): los conectores de temporización de 10 MHz en el panel frontal del enrutador se conectan a fuentes de señal de reloj externas. Los puertos de temporización proporcionan los relojes de salida sincronizados desde cualquiera de las entradas de reloj de referencia según la prioridad del reloj.

• PPS (una entrada y una salida): los conectores de 1 pulso por segundo (PPS) en el panel frontal del enrutador se conectan a fuentes de señal de reloj externas. Los puertos de temporización proporcionan los relojes de salida sincronizados desde cualquiera de las entradas de reloj de referencia según la prioridad del reloj.

• USB: proporciona una interfaz de medios extraíble a través de la cual puede instalar Junos OS manualmente. Junos OS es compatible con USB versión 1.0 y posteriores.
