MX10003 de alimentación de CC

MX10003 descripción del sistema de alimentación de CC

El MX10003 utiliza módulos de fuente de alimentación de CA o CC (consulte la Figura 1). El enrutador contiene seis fuentes de alimentación ubicadas en la parte trasera del chasis en las ranuras PSM0 y PSM5. Las fuentes de alimentación de CA o CC se conecta directamente al plano medio y se colocan de forma simétrica a ambos lados del chasis para una mejor administración térmico. Cada fuente de alimentación tiene un asa, una palanca de eyección y un LED de estado. Las fuentes de alimentación se conectan a la placa base, la cual distribuye los diferentes voltajes de salida producidos por las fuentes de alimentación a los componentes del enrutador, dependiendo de sus requisitos de voltaje. Se requieren un mínimo de 3 fuentes de alimentación para un funcionamiento no redundante. Si una fuente de alimentación en una configuración redundante falla o se elimina, el resto de fuentes de alimentación asumen toda la carga eléctrica sin interrupción. Consulte MX10003 redundancia de componentes para obtener más información sobre la redundancia de alimentación compatible con el enrutador con alimentación de CA y CC. Cada fuente de alimentación se enfría mediante su propio sistema de refrigeración interno. El chasis está diseñado para admitir el modo N+N con redundancia de alimentación y el modo N+1 sin redundancia de alimentación.

Las fuentes de alimentación redundantes pueden extraerse e insertarse en caliente. Cuando quita una fuente de alimentación de un enrutador que solo utiliza una fuente de alimentación, es posible que el enrutador se apague dependiendo de su configuración.

PRECAUCIÓN:

No mezcle las fuentes de alimentación de CA y CC en el mismo chasis.

Nota:

Los enrutadores configurados con una sola fuente de alimentación se envían con un panel en blanco instalado sobre la ranura de fuente de alimentación que no está llena.

Cada fuente de alimentación de CC tiene un peso de aproximadamente 1,99 kg (4,4 lb) y consta de un asa, una palanca de eyección, un LED de estado y un bloque de terminales que proporciona una sola entrada de CC (–48 V CC y retorno) que requiere un disyuntor exclusivo para el sitio del cliente. Recomendamos que utilice un disyuntor de sitio del cliente exclusivo clasificado para un mínimo de 40 A (–48 V CC) o según lo requiera el código local.

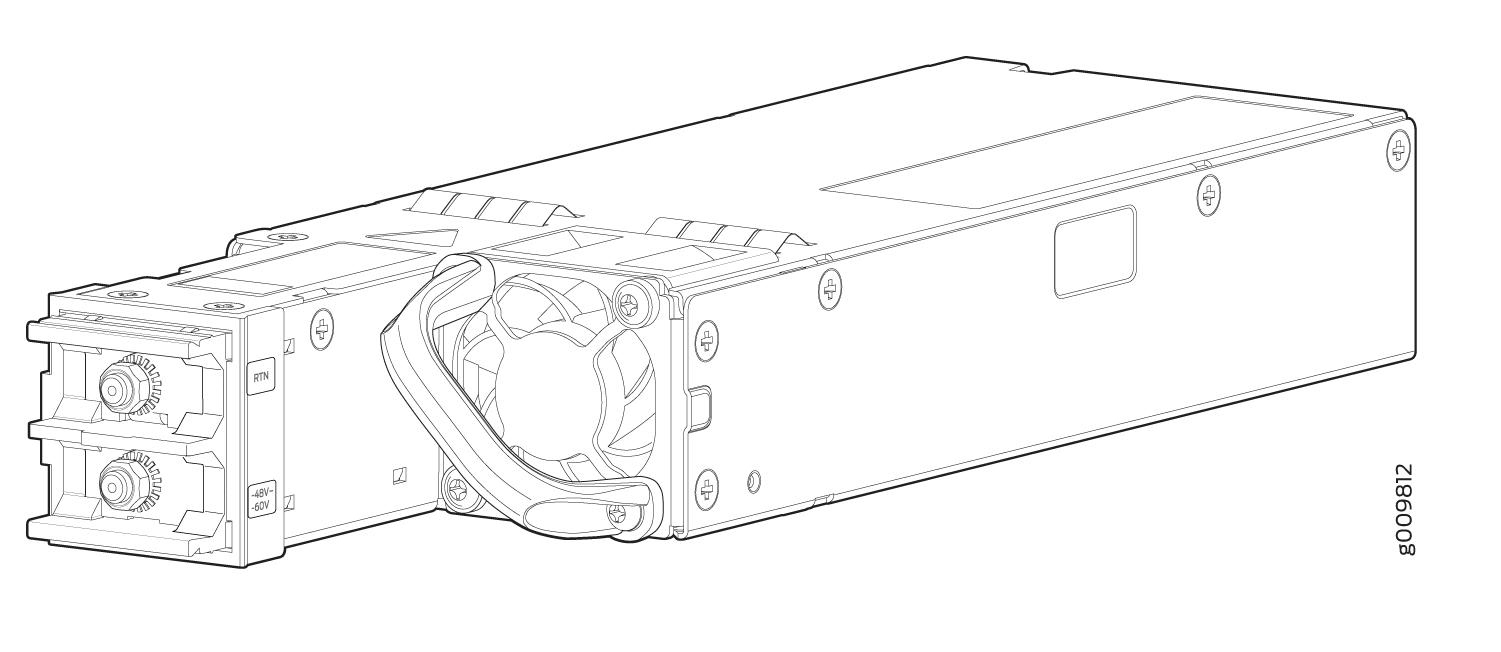

En la Figura 1 se muestra la fuente de alimentación.

Gráfico 1: Fuente de alimentación de CC DC Power Supply

MX10003 indicadores LED del módulo de fuente de alimentación de CC

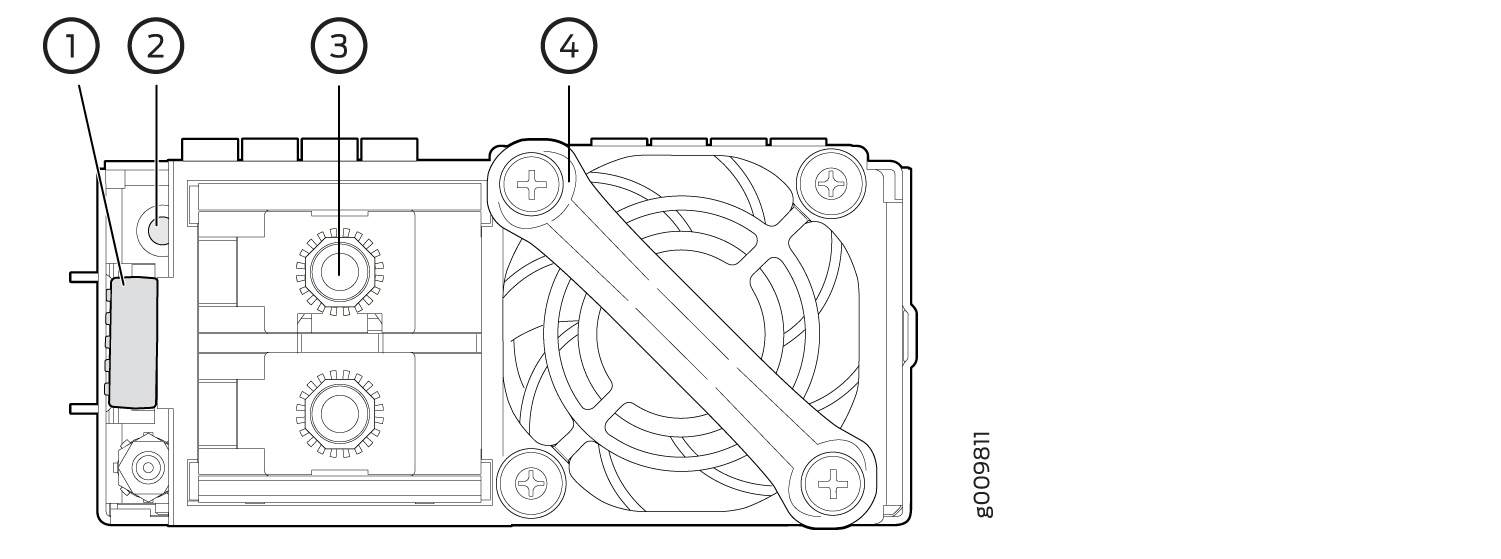

En la Figura 2 se muestran los componentes de las fuentes de alimentación de CC junto con el LED de estado.

Gráfico 2: Componentes de fuentes de alimentación de CC DC Power Supplies Components
1
Palanca de eyección
3
Punto de conexión del cable de entrada de CC
2
LED de estado
4
Manejar

MX10003 Especificaciones de alimentación de CC del enrutador

En la Tabla 1 se enumeran las especificaciones eléctricas de la fuente de alimentación de CC.

Tabla 1: Especificaciones eléctricas de la fuente de alimentación de CC

Artículo

Especificación

Potencia de salida máxima

1100 W

Voltaje de salida de CC Nominal: 12 V CC

Voltaje de entrada de CC

Mínimo: –40 V CC

Nominal: –48 V CC, –60 V CC

Rango operativo: de –40 a –72 V CC

Requisitos de disyuntor de alimentación de CC para el enrutador MX10003 cable

Cada fuente de alimentación de CC tiene una sola entrada de CC (–48 V CC y retorno) que requiere un disyuntor dedicado. Recomendamos que utilice un disyuntor de sitio del cliente exclusivo clasificado para un mínimo de 40 A (–48 V CC) o según lo requiera el código local. De este modo, puede operar el enrutador en cualquier configuración sin actualizar la infraestructura de alimentación.

Si planea operar un enrutador con alimentación de CC a menos de la configuración máxima y no aprovisiona un disyuntor de 40 A (–48 V CC), recomendamos que aprovisione un disyuntor exclusivo para el sitio del cliente para cada fuente de alimentación de CC nominal para al menos el 125 por ciento de la corriente continua que el sistema dibuja a –48 V CC.

Cableado de fuente de alimentación de CC para MX10003 router

La fuente de alimentación de CC en PS0 debe estar alimentada por una fuente de alimentación dedicada derivada del feed A,y la fuente de alimentación de CC en PS1 debe estar alimentada por una fuente de alimentación dedicada derivada del feed B. Esta configuración proporciona la redundancia de fuente de A/B desplegada comúnmente para el sistema.

PRECAUCIÓN:

Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de fuente de alimentación pueden estar etiquetados como (+) y (–) para indicar su polaridad. No hay codificación de color estándar para los cables de alimentación de CC. La codificación de color utilizada por la fuente de alimentación de CC externa en su sitio determina la codificación de color para los cables de alimentación que se adjuntan a los espárragos del terminal en cada fuente de alimentación.

Advertencia:

Para conexiones de cableado de campo, utilice solo conductores de cobre.

PRECAUCIÓN:

Los cables y cables de alimentación no deben bloquear el acceso a los componentes del dispositivo ni deben cubrirse donde se puedan conectar personas.

Especificaciones del cable de alimentación de CC para MX10003 router

Especificaciones del lug del cable de alimentación de CC

La caja de acceso incluido con el enrutador incluye los terminales del cable que se adjuntan al terminal de cada fuente de alimentación.

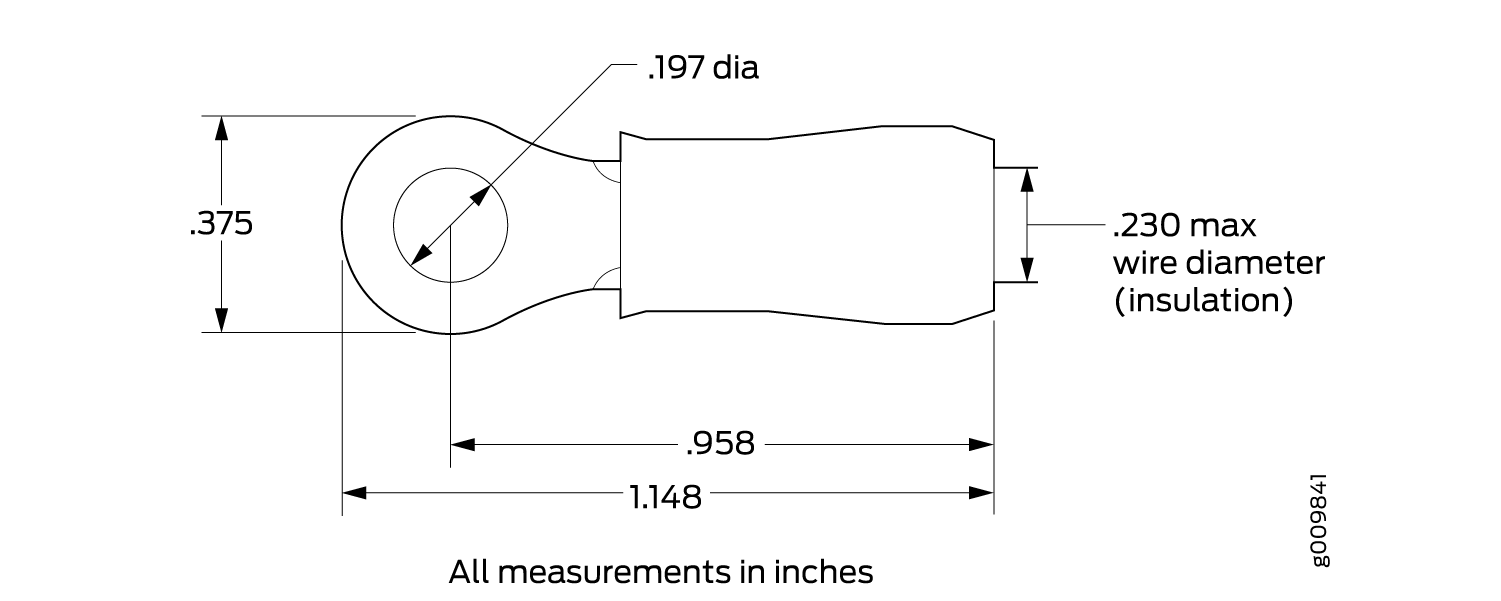

Gráfico 3: El lug del cable de alimentación de CC DC Power Cable Lug
PRECAUCIÓN:

Antes de comenzar con la instalación del enrutador, un electricista autorizado debe conectar un cable de conexión a tierra y los cables de alimentación que usted suministra. Un cable con el dispositivo incorrecto conectado puede dañar el enrutador.

Especificaciones del cable de alimentación de CC

Debe suministrar cuatro cables de alimentación de CC que cumplan las siguientes especificaciones: cable de 10 AWG (1,3 mm2),un cable de 60 ° C como mínimo o según lo requiera el código local.
