MIC Ethernet de 100 Gigabit con CFP2

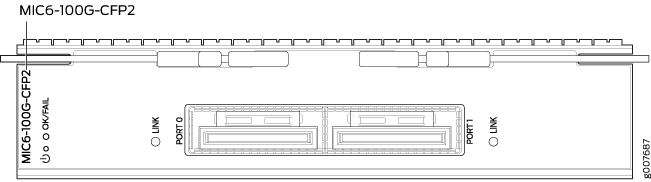

MIC6-100G-CFP2 module for routers or switches with two CFP2 ports for 100G Ethernet; status indicators LINK and OK/FAIL.

Lanzamiento de software

Descripción

  • Dos puertos CFP2 de 100 Gigabit Ethernet

  • Requisitos de alimentación: 2 A @ 52 V (104 W)

  • Peso: 2.4 lb (1.09 kg)

  • Número de modelo: MIC6-100G-CFP2

  • Nombre en la CLI: 2X100GE CFP2 OTN

Características del hardware

  • Rendimiento de velocidad de línea de hasta 100 Gbps por puerto

  • Soporta óptica conectable CFP2

  • Admite LAN (103,125 Gbps) y OTN/OTU4 (111,81 Gbps) por puerto

  • Proporciona marca de tiempo IEEE 1588 en la interfaz física para mejorar la precisión

  • Unidades de transmisión máximas (MTU) de hasta 9192 bytes

Características del software

  • Compatibilidad de red de transporte óptico (OTN) con interfaces de 100 Gigabit Ethernet

  • Cumple con las especificaciones del UIT-T

  • Transporte transparente de señales de 100 Gigabit Ethernet con trama OTU4

  • Diagnósticos ópticos y alarmas relacionadas

  • Opciones configurables de 100 Gigabit Ethernet u OTN por puerto

  • Compatibilidad con el Protocolo de redundancia de enrutador virtual (VRRP)

  • Compatibilidad con VLAN IEEE 802.1Q

  • Soporte IEEE 802.1ad

  • EtherStats de monitoreo remoto (RMON)

  • Aprendizaje MAC de origen

  • Contabilidad y políticas MAC: aprendizaje dinámico de direcciones MAC de direcciones MAC de origen

  • Actualización de software en servicio (ISSU unificada)

Cables y conectores
Propina:

Puede usar la Herramienta de compatibilidad de hardware para obtener información sobre los transceptores conectables compatibles con su dispositivo de Juniper Networks.

La lista de transceptores compatibles con la serie MX se encuentra en https://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series.

Nota:

  • CFP2-100G-ER4-D no es compatible con NEBS en el enrutador MX960 en la ranura FPC 0 o FPC 11.

  • CFP2-DCO-T-WDM-1 no es compatible con NEBS en el enrutador MX960 o el enrutador MX2020 en la ranura FPC 0 o FPC 11. Las ranuras 0 y 11 solo pueden funcionar con una temperatura ambiente de hasta 40 °C.
Nota:

Cuando inserte el transceptor CFP2, asegúrese de que el transceptor se asiente firmemente en el puerto. Escuchará un sonido de clic distinto cuando el pestillo se bloquee en el puerto correspondiente. El pestillo debe estar completamente acoplado en el puerto correspondiente para que el transceptor CFP2 funcione correctamente. Si no lo hace, se perderá la conexión.

Para verificar que el módulo transceptor CFP2 esté insertado correctamente, tire suavemente agarrando los lados del módulo. El módulo debe sentarse firmemente.

Leds

ACEPTAR/FALLAR LED, un tricolor:

  • Verde: la CMI funciona normalmente.

  • Amarillo: MIC se está conectando.

  • Rojo: el MIC ha fallado.

ENLACE LED, un bicolor por puerto:

  • Desactivado: sin vínculo.

  • Verde: el vínculo está activo.

  • Amarillo: el vínculo está desactivado.

Etiquetas de puerto:

  • Puerto 0 y puerto 1
