MIC Gigabit Ethernet con SFP

Figura 1: MIC Gigabit Ethernet de 20 puertos con SFP Technical drawing of a modular structure with compartments and dimensions, labeled MK-312-2023-8FP.

Lanzamiento de software

  • Junos 10.1 y versiones posteriores

Para obtener información sobre qué MPC admiten este MIC, consulte Compatibilidad MIC/MPC. Para obtener información sobre qué MIC son compatibles con los enrutadores de la serie MX, consulte MIC compatibles con los enrutadores de la serie MX.

Descripción

  • 20 puertos Gigabit Ethernet

  • Requisitos de alimentación: 0.77 A @ 48 V (37 W)

  • Peso: 1.2 lb (0.54 kg)

  • Número de modelo: MIC-3D-20GE-SFP

  • Nombre en la CLI: 3D 20GE SFP

Características del hardware

  • Rendimiento de alto rendimiento en cada puerto a velocidades de hasta 1 Gbps

  • Negociación automática entre socios de circuitos Gigabit Ethernet

  • Hasta 20 Gbps de tráfico dúplex completo

  • Unidades de transmisión máximas (MTU) de hasta 9192 bytes

Características del software

  • Diagnósticos ópticos y alarmas relacionadas

  • Compatibilidad con el Protocolo de redundancia de enrutador virtual (VRRP)

  • Compatibilidad con LAN virtuales (VLAN) IEEE 802.1Q

  • EtherStats de monitoreo remoto (RMON)

  • Aprendizaje MAC de origen

  • Contabilidad y políticas MAC: aprendizaje dinámico de direcciones MAC de direcciones MAC de origen

  • Encapsulación Ethernet flexible

  • Identificadores de protocolo de etiqueta múltiple (TPID)

Interfaces

Sintaxis: ge-fpc/pic/port donde:

  • fpc: Ranura en el enrutador donde está instalado el MPC

  • pic: El número PIC lógico en el MIC, numerado 0, 1, 2 y 3.

  • Puerto: del 0 al 9

Por ejemplo, ge-3/3/0 es la interfaz para el puerto 0 en PIC 3 en el MPC instalado en la ranura 3.

La Figura 2, la Figura 3 y la Figura 4 muestran ejemplos de la numeración de puertos para el MIC de Gigabit Ethernet con SFP instalado en un MX960, MX480 y MX240, respectivamente.

Cables y conectores
Propina:

Puede usar la Herramienta de compatibilidad de hardware para obtener información sobre los transceptores conectables compatibles con su dispositivo de Juniper Networks.

La lista de transceptores compatibles con la serie MX se encuentra en https://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series.

Leds

ACEPTAR/FALLAR LED, uno bicolor:

  • Verde: la CMI funciona normalmente.

  • Rojo: el MIC ha fallado.

LED de enlace, un verde por puerto:

  • Desactivado: sin vínculo.

  • Activado constantemente: el vínculo está activo.

Numeración de puertos

La Figura 2, la Figura 3 y la Figura 4 muestran ejemplos de la numeración de puertos para el MIC de Gigabit Ethernet con SFP en MX960, MX480 y MX240, respectivamente.

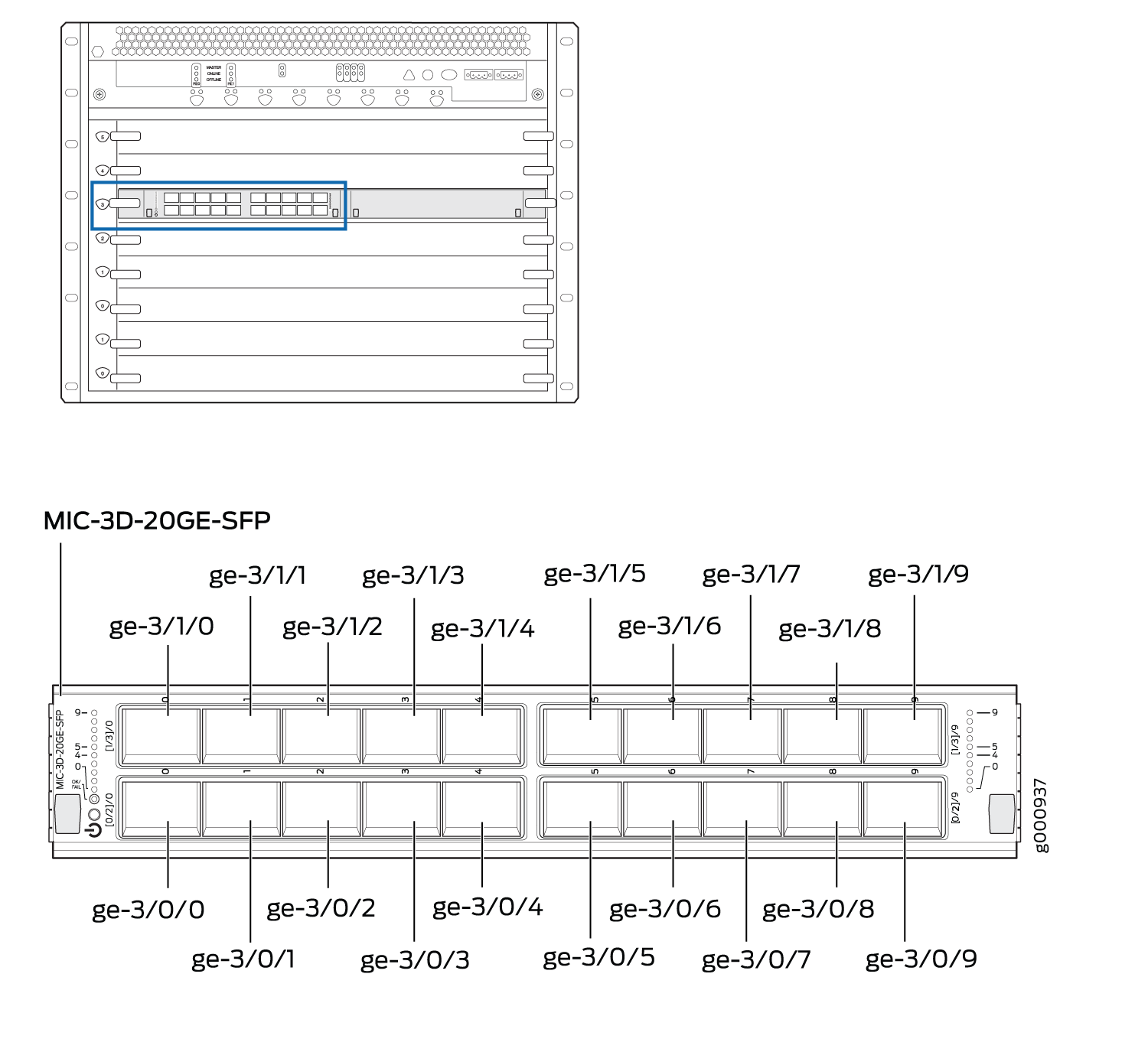

Figura 2: Numeración de puertos para el MIC de Gigabit Ethernet con SFP (MX960) Port Numbering for the Gigabit Ethernet MIC with SFP (MX960)

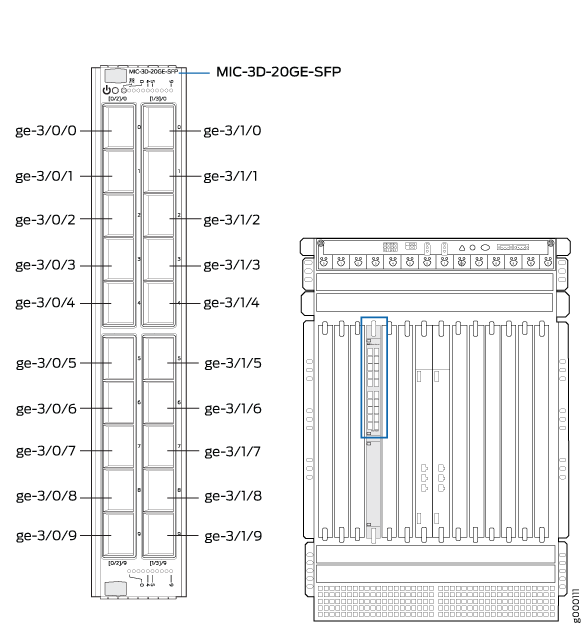

Figura 3: Numeración de puertos para el MIC de Gigabit Ethernet con SFP (MX480) MIC-3D-20GE-SFP module with Gigabit Ethernet ports ge-3/0/0 to ge-3/1/9 for network expansion in data centers.
Figura 4: Numeración de puertos para MIC Gigabit Ethernet con SFP (MX240) Network interface card diagram MIC-3D-20GE-SFP with 20 SFP ports labeled ge-2/0/0 to ge-2/1/9 for router or switch installation.
