MIC de emulación de circuito E1/T1 canalizado

• Junos OS versión 12.3 y posteriores

Para obtener información sobre qué MPC admiten este MIC, consulte Compatibilidad MIC/MPC. Para obtener información sobre qué MIC son compatibles con los enrutadores de la serie MX, consulte MIC compatibles con los enrutadores de la serie MX.

• Dieciséis puertos E1 o T1

• Encuadre E1/T1 por MIC

• Canalización DS1 por puerto:

  • 1 canal DS1

  • 24 canales DS0

• Canalización E1 por puerto:

  • 1 canal E1

  • 32 canales DS0

• Sincronización interna y de bucle

• Requisitos de alimentación: 2.21 A @ 12 V (26.55 W)

• Peso: 1.57 lb (0.71 kg)

• Número de modelo: MIC-3D-16CHE1-T1-CE

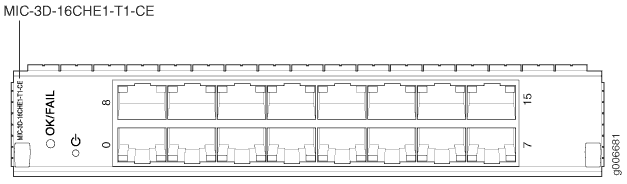

• Los puertos están numerados:

  • Fila superior: 8 y 15 de izquierda a derecha

  • Fila inferior: 0 y 7 de izquierda a derecha

• Prueba de tasa de error de bits completa (BERT)

• Las interfaces DS1 y E1 se pueden seleccionar con una granularidad por puerto

• No se admite la trama por puerto

• Puede configurar los siguientes modos de trama mediante la CLI:

  • T1: SF, ESF, D4/superchasis, ESF (superchasis extendido)

  • E1—G704, G704–no-crc4, sin marco

• Diagnósticos de circuito cerrado local, remoto y por puerto

• Encapsulaciones:

  • Arquitectura de emulación de pseudocable de borde a borde (PWE3) (RFC 3985)

  • Requisitos para la emulación de pseudocable de borde a borde (PWE3) (RFC 3916)

  • Multiplexación por división de tiempo (TDM) independiente de la estructura a través de paquetes (SAToP) (RFC 4553)

  • Servicio de emulación de circuito multiplexado por división de tiempo (TDM) consciente de la estructura a través de una red conmutada de paquetes (CESoPSN) (RFC 5086)

  • Palabra de control de emulación de pseudocable de borde a borde (PWE3) para usar sobre un PSN de MPLS (RFC 4385)

• Actualización de software en servicio (ISSU unificada)

La lista de transceptores compatibles con la serie MX se encuentra en https://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series.

• Conector RJ-48

ACEPTAR/FALLAR LED, uno bicolor:

• Verde: la CMI funciona normalmente.

• Rojo: el MIC ha fallado.

Un tricolor por puerto:

• Desactivado: no habilitado.

• Verde: en línea sin alarmas ni fallas.

• Amarillo: en línea con alarmas para fallas remotas.

• Rojo: activo con una alarma local; enrutador ha detectado un error.

• Alarmas independientes de la estructura para interfaces T1 y E1:

  • Señal de indicación de alarma (AIS)

  • Pérdida de señal (LOS)

• Alarmas adaptadas a la estructura para interfaces T1 y E1:

  • Pérdida de señal (LOS)

  • Señal de indicación de alarma (AIS)

  • Pérdida de trama (LOF)

  • Señal de indicación de alarma remota (RAIS)

• Detección de errores independiente de la estructura para interfaces T1 y E1:

  • Segundos con errores (ES)

  • Infracción del código de línea (LCV)

  • Segundos con errores de línea (LES)

  • Segundos con errores graves (SES)

  • Segundos no disponibles (UAS)

  • Pérdida de segundos de señal (PÉRDIDA)

• Detección de errores con reconocimiento de estructura para interfaces T1 y E1:

  • Trama con errores graves (SEF)

  • Evento de error de bloqueo (BEE)

  • Infracción del código de línea (LCV)

  • Infracción del código de ruta (PCV)

  • Segundos con errores de línea (LES)

  • Segundos con errores (ES)

  • Segundos con errores graves (SES)

  • Segundos de trama con errores graves (SEFS)

  • Segundos con errores de ráfaga (BES)

  • Segundos no disponibles (UAS)

  • Pérdida de segundos de señal (PÉRDIDA)

  • Pérdida de segundos de trama (LOFS)

  • Error de bloqueo del extremo final (FEBE) (solo E1)

  • Errores de CRC (solo E1)
