DPC mejorado de triple tasa

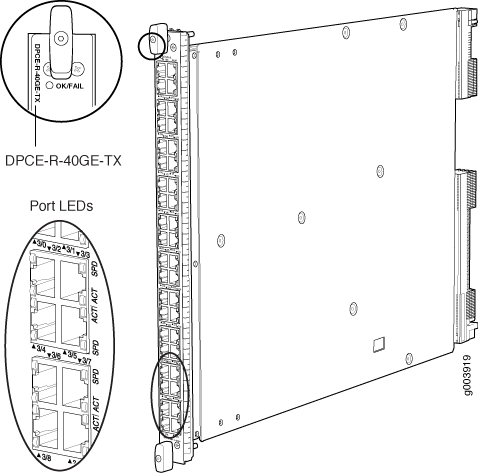

Technical diagram of a network component DPC-E-R-40GE-TX with port LEDs, multiple ports, and labeled structure.

Lanzamiento de software

  • Junos OS versión 9.1 y posteriores

Descripción

  • 40 puertos Ethernet 10BASE-T, 100BASE-TX o 1000BASE-T de negociación automática

  • Requisitos de alimentación: 6.67 A @ 48 V (320 W)

  • Peso: 14.5 lb (6.6 kg)

  • Admite tramas Ethernet de gran tamaño para un rendimiento más eficiente en toda la red intra-POP

  • Número de modelo: DPCE-R-40GE-TX

  • Nombre en la CLI: DPCE 40x 1GE R TX

Características del hardware

  • Rendimiento de alto rendimiento en cada puerto a velocidades de 10 Mbps, 100 Mbps o 1000 Mbps

  • Negociación automática entre socios de circuitos Gigabit Ethernet

  • Modo dúplex completo

  • Unidades de transmisión máximas (MTU) de hasta 9192 bytes

  • ASIC mejorados para un mayor rendimiento y escalabilidad de las funciones de capa 2

  • Hay cuatro conjuntos de 10 puertos etiquetados:

    • 0/0 a 0/9

    • Del 1/0 al 1/9

    • del 2/0 al 2/9

    • 3/0 a 3/9

Características del software

Interfaces

Sintaxis: ge-fpc/pic/port donde:

  • fpc: Ranura en el enrutador donde está instalado el DPC

  • pic: Agrupación de 10 puertos, numerados del 0 al 3

  • Puerto: del 0 al 9

Por ejemplo, ge-1/3/0 es la interfaz para el puerto 0 (etiquetado como 3/0) en la agrupación más a la derecha de puertos en un DPC instalado en la ranura 1.

Cables y conectores
Propina:

Puede usar la Herramienta de compatibilidad de hardware para obtener información sobre los transceptores conectables compatibles con su dispositivo de Juniper Networks.

La lista de transceptores compatibles con la serie MX se encuentra en https://pathfinder.juniper.net/hct/category/#catKey=100001&modelType;=All&pf;=MX+Series.

  • Conector: Conectividad de par trenzado blindado de categoría 5 de cuatro pares a través de un conector RJ-45

  • Pinout:

    • Junos OS versión 9.1: MDI

    • Junos OS versión 9.2 y posteriores: MDI, MDI crossover

  • Distancia máxima: 328 pies/100 m

CAUTELA:

No utilice cables RJ-45 con botas antitensión que superen los 1,5 mm de la parte inferior del conector. Las botas de cable que superen esta medida pueden dañar el puerto.

Leds

ACEPTAR/FALLAR LED, uno bicolor:

  • Verde fijo: DPC funciona normalmente.

  • Verde parpadeante: DPC está en transición en línea o sin conexión.

  • Rojo: DPC ha fallado.

ACTUAR LED, un verde por puerto:

  • Desactivado: no hay tráfico activo.

  • Parpadeo: el vínculo está activo.

SPD LED, uno bicolor:

  • Verde: DPC funciona en modo 1000BASE-T.

  • Amarillo: DPC funciona en modo 10BASE-T o 100BASE-TX.

  • Desactivado: sin vínculo.

Los LED ACT y SPD están ubicados a ambos lados de los puertos etiquetados horizontalmente y de arriba a abajo de 0/0 a 3/9.
