Chasis LWC

El LWC no utiliza todos los puertos disponibles en su panel frontal. Sólo utiliza los siguientes puertos:

• Un puerto de red RJ-45 de 1 GbE (puerto 0, nombre de interfaz ge-0/0/0) utilizado para acceder al portal cautivo (para configuración y diagnóstico)
• Dos puertos de enlace ascendente SFP+ de 1 GbE/10 GbE (xe-0/0/12 y xe-0/0/13) para conectar el dispositivo a las redes internas y externas
• El puerto de la consola (CON) (accesible solo para ingenieros residentes de Juniper Networks solo para la resolución de problemas)

La figura 1 muestra todos los componentes que están disponibles en el panel frontal de un dispositivo LWC. En la ilustración sólo se marcan los puertos que se utilizan.

Figura 1: Panel frontal de LWC

1. Puerto de red RJ-45 de 1 GbE (solo el puerto 0) utilizado para acceder al portal cautivo (para configuración y diagnóstico)
2. Puertos de enlace ascendente SFP+ de 1 GbE/10 GbE (conecta el LWC a redes internas y externas)
3. Puerto de consola (accesible solo para ingenieros residentes de Juniper Networks)

El panel trasero de un dispositivo LWC consta de puntos de conexión a tierra, un punto de descarga electrostática (ESD), salidas de ventilación, un interruptor de alimentación y una entrada de cable de alimentación de CA (consulte la figura 2).

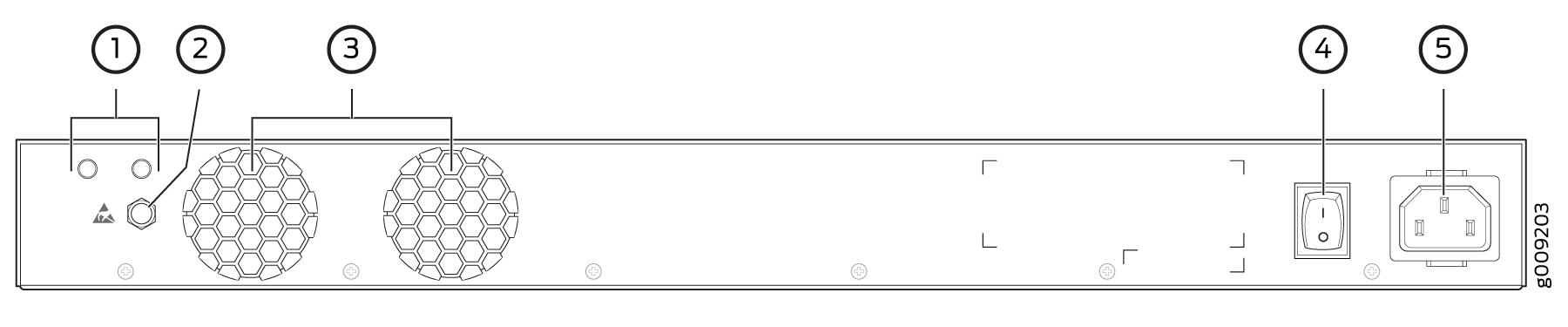

Figura 2: Panel trasero del dispositivo LWC

1 — Puntos de tierra	4 — Interruptor de encendido
número arábigo — Punto de descarga electrostática (ESD)	5 — Entrada del cable de alimentación de CA
3 — Salidas de ventilación

Cada puerto de red y puerto de enlace ascendente en el panel frontal de un dispositivo LWC tiene dos LED que indican la actividad del vínculo y el estado del puerto (consulte la Figura 3).

Figura 3: LEDs en el puerto de red

En la Tabla 1 se describe el LED de actividad de vínculo.
