Instalación del Mini-PIM LTE en una puerta de enlace de servicios de la serie SRX

Para instalar el Mini-PIM LTE en una puerta de enlace de servicios:

Nota:

Solo puede instalar un Mini-PIM en una puerta de enlace de servicios. El Mini-PIM se puede instalar en cualquiera de las ranuras Mini-PIM de la puerta de enlace de servicios.
  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a la muñeca desnuda y conecte la correa al punto de conexión a tierra en la parte posterior de la puerta de enlace de servicios.
  2. Apague la puerta de enlace de servicios presionando brevemente el botón de encendido en el panel frontal. Espere a que el LED de encendido se apague antes de continuar. Desconecte la puerta de enlace de servicios de la fuente de alimentación.
  3. Quite el Mini-PIM en blanco instalado en la puerta de enlace de servicios:

    1. Afloje los tornillos de la placa frontal del Mini-PIM en blanco.

    2. Agarre los tornillos de cada lado y retire el Mini-PIM en blanco.

  4. Retire el Mini-PIM LTE de la bolsa electrostática.
  5. Agarre los tornillos de cada lado de la placa frontal Mini-PIM y alinee las muescas del conector situado en la parte posterior del Mini-PIM con las muescas de la ranura Mini-PIM de la puerta de enlace de servicios.
    PRECAUCIÓN:

    Deslice el Mini-PIM directamente en la ranura para evitar dañar los componentes del Mini-PIM.

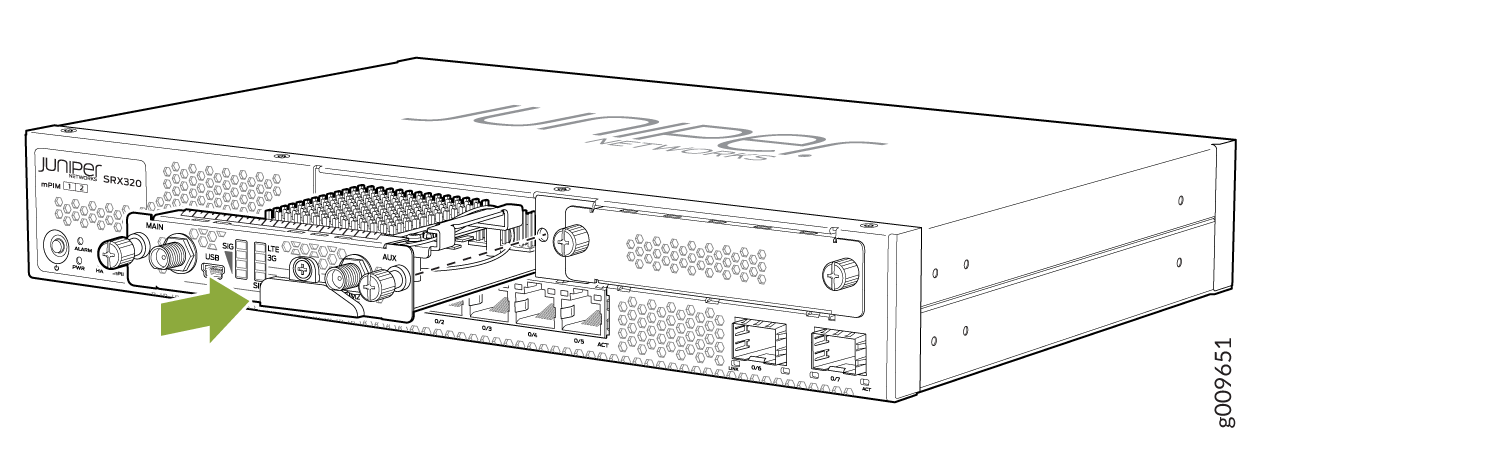

  6. Deslice el Mini-PIM hasta que se aloje firmemente en la puerta de enlace de servicios. Consulte la figura 1.
    Figura 1: Instalación del Mini-PIM Installing the LTE Mini-PIM LTE
  7. Usando un 1/8-in. Destornillador de hoja plana (–) (3 mm), apriete los tornillos a cada lado de la placa frontal Mini-PIM.
  8. Retire la cubierta de la ranura SIM. Inserte la tarjeta SIM en la ranura SIM, SIM 1.

    Puede usar la otra ranura, SIM 2, para instalar una SIM secundaria o de respaldo.

    Nota:

    Cuando inserte tarjetas SIM en las ranuras respectivas, asegúrese de orientar las tarjetas correctamente. Inserte SIM1 en su ranura con el lado del conector (chip de tarjeta SIM) hacia abajo y la muesca a la izquierda. Inserte la tarjeta SIM2 en su ranura con el lado del conector hacia arriba y la muesca a la derecha. Consulte la figura 2.

    Figura 2: Insertando la tarjeta Inserting the SIM Card SIM

    Para extraer una tarjeta SIM de su ranura, presione el borde de la tarjeta que sobresale de la ranura.
  9. Vuelva a colocar la tapa sobre las ranuras SIM.

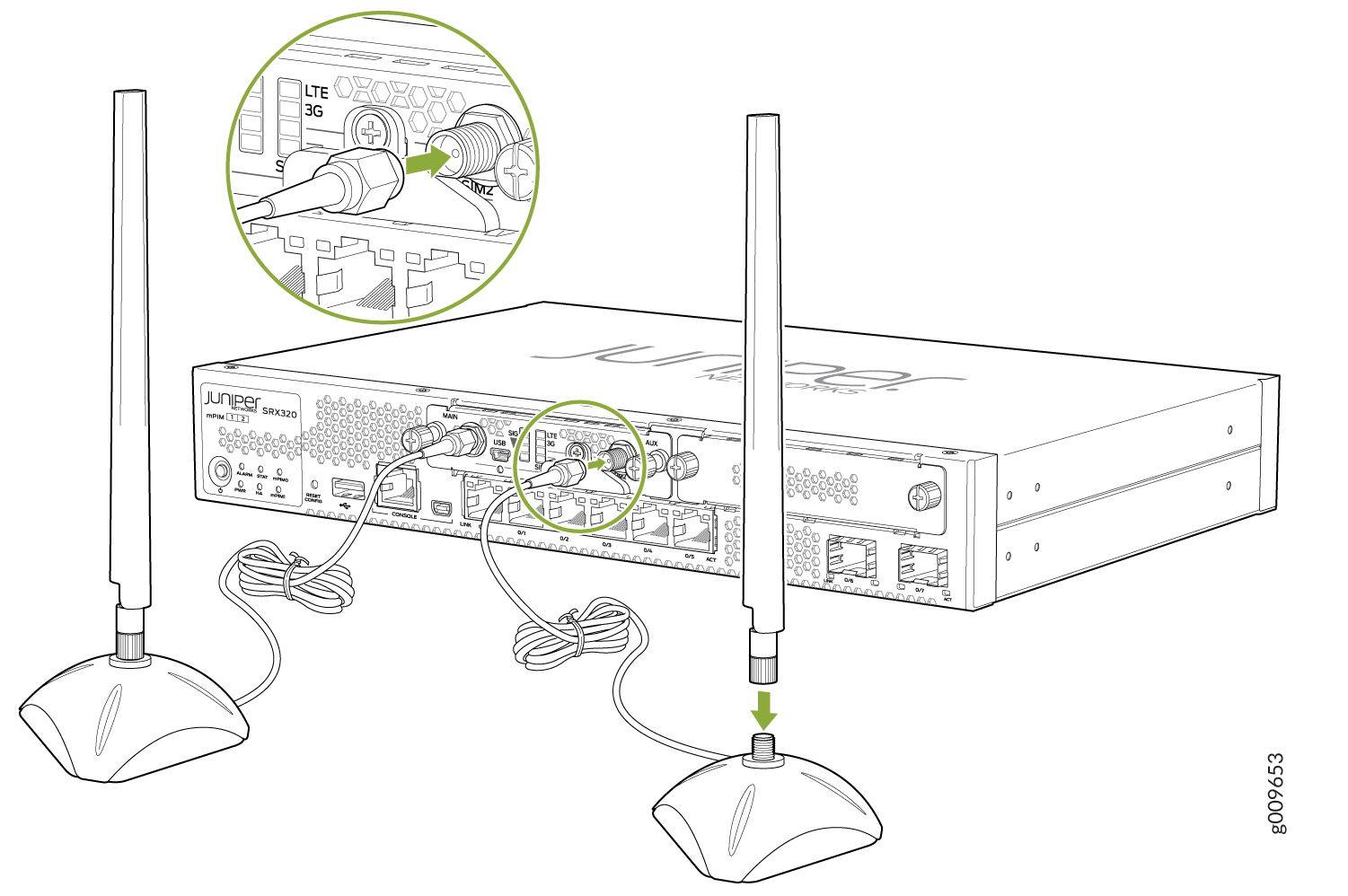

  10. Conecte las antenas a la base de la antena. Conecte los cables de cada base de antena a los conectores SMA del Mini-PIM. Consulte la figura 3.
    Figura 3: Colocación de las antenas Attaching the Antennas

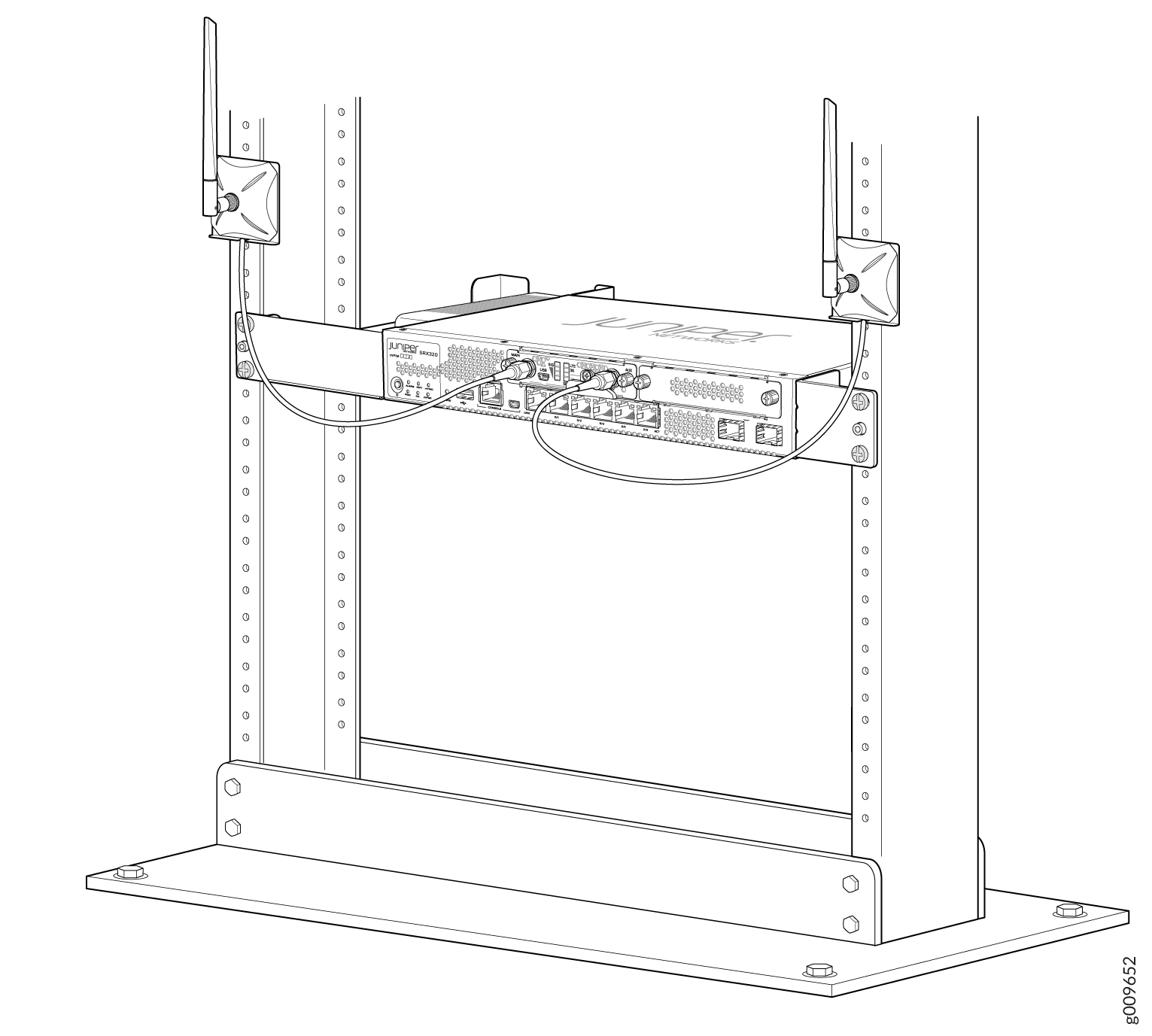

    La base de la antena es magnética y se puede conectar directamente al bastidor, si el bastidor es metálico. De lo contrario, puede montar la base de la antena en el bastidor utilizando los soportes de montaje. Consulte la figura 4.

    Figura 4: Montaje de las antenas en un rack Mounting the Antennas on a Rack
    Nota:

    Para las puertas de enlace de servicios SRX320, que se pueden montar en una pared, las antenas se pueden montar como se muestra en la figura 5.

    Figura 5: Montaje de las antenas en una pared Mounting the Antennas on a Wall
  11. Encienda la puerta de enlace de servicios.
    Nota:

    Cuando una puerta de enlace de servicios, con el Mini-PIM LTE instalado y la tarjeta SIM insertada, se enciende por primera vez, el Mini-PIM puede tardar hasta 10 minutos en actualizar el firmware del módem para el operador LTE local.
