Sistema de alimentación EX9253

Descripción de la fuente de alimentación de CA

Cada fuente de alimentación de CA pesa aproximadamente 3,4 lb (1,54 kg) y consta de un asa, una palanca eyector, una entrada de dispositivo de CA, un ventilador y un LED para monitorear el estado de la fuente de alimentación. La Figura 1 muestra la fuente de alimentación y la Figura 2 muestra los componentes de la fuente de alimentación.

Figura 1: Fuente de alimentación de CA

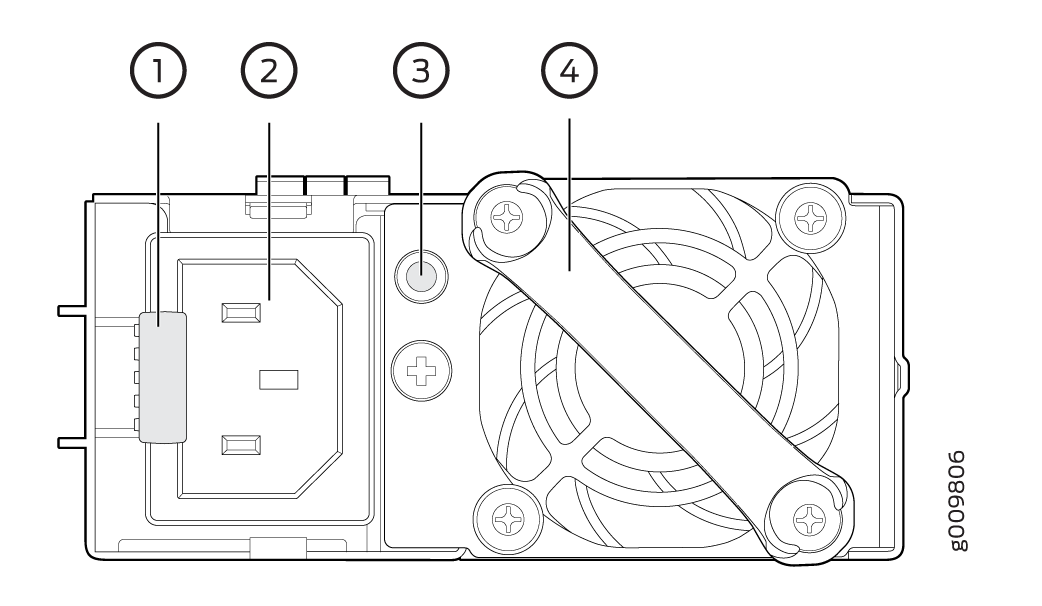

Figura 2: Componentes de la fuente de alimentación de CA

1 — Palanca del eyector	3 — LED de estado
2 — Entrada del cable de alimentación AC	4 — Manejar

Cada fuente de alimentación tiene su propio ventilador y se enfría con su propio sistema interno de refrigeración. Los conmutadores EX9253 admiten fuente de alimentación de CA de 800 W y 1600 W. La fuente de alimentación de CA admite las configuraciones de alimentación de CA baja (90 a 140 VAC) y de línea alta (de 180 a 264 VAC). Cada fuente de alimentación de CA tiene una sola entrada de dispositivo AC ubicada en la fuente de alimentación que requiere una alimentación de CA dedicada. Recomendamos que utilice un disyuntor para el sitio del cliente clasificado para 15 A @ 100 VAC o 16 A @ 200 VAC como mínimo para cada fuente de alimentación de CA, o según lo requiera el código local. Al hacerlo, puede operar el conmutador en cualquier configuración sin actualizar la infraestructura de energía.

Especificaciones del cable de alimentación AC para un conmutador EX9253

Un cable de alimentación de CA desmontable se suministra con las fuentes de alimentación de CA. El acoplador es del tipo C13 según lo descrito por la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación se ajusta a la salida de la fuente de alimentación que es estándar para su ubicación geográfica.

En la Tabla 1 se muestran las especificaciones del cable de alimentación de CA para los países y regiones enumerados en la tabla.

En la figura 3 se muestra el enchufe en el cable de alimentación para algunos de los países o regiones enumerados en el cuadro 1.

Figura 3: Tipos de enchufes de CA

Especificaciones de la fuente de alimentación de CA para conmutadores EX9253

La tabla 2 enumera las especificaciones eléctricas del sistema de alimentación de CA.

En la tabla 3 se enumeran las especificaciones eléctricas de la fuente de alimentación de CA.

Descripción de la fuente de alimentación de CC

Cada fuente de alimentación de CC pesa aproximadamente 4,4 lb (1,99 kg) y consta de un asa, una palanca eyector, un LED de estado y un bloque de terminal que proporciona una sola entrada de CC (-48-  VDC y retorno) que requiere un disyuntor exclusivo para el cliente. Recomendamos que utilice un disyuntor de circuito dedicado para el sitio del cliente con una clasificación para un mínimo de 40 A (–48 VDC), o según lo requiera el código local.

La Figura 4 muestra la fuente de alimentación y la Figura 5 muestra los componentes de la fuente de alimentación.

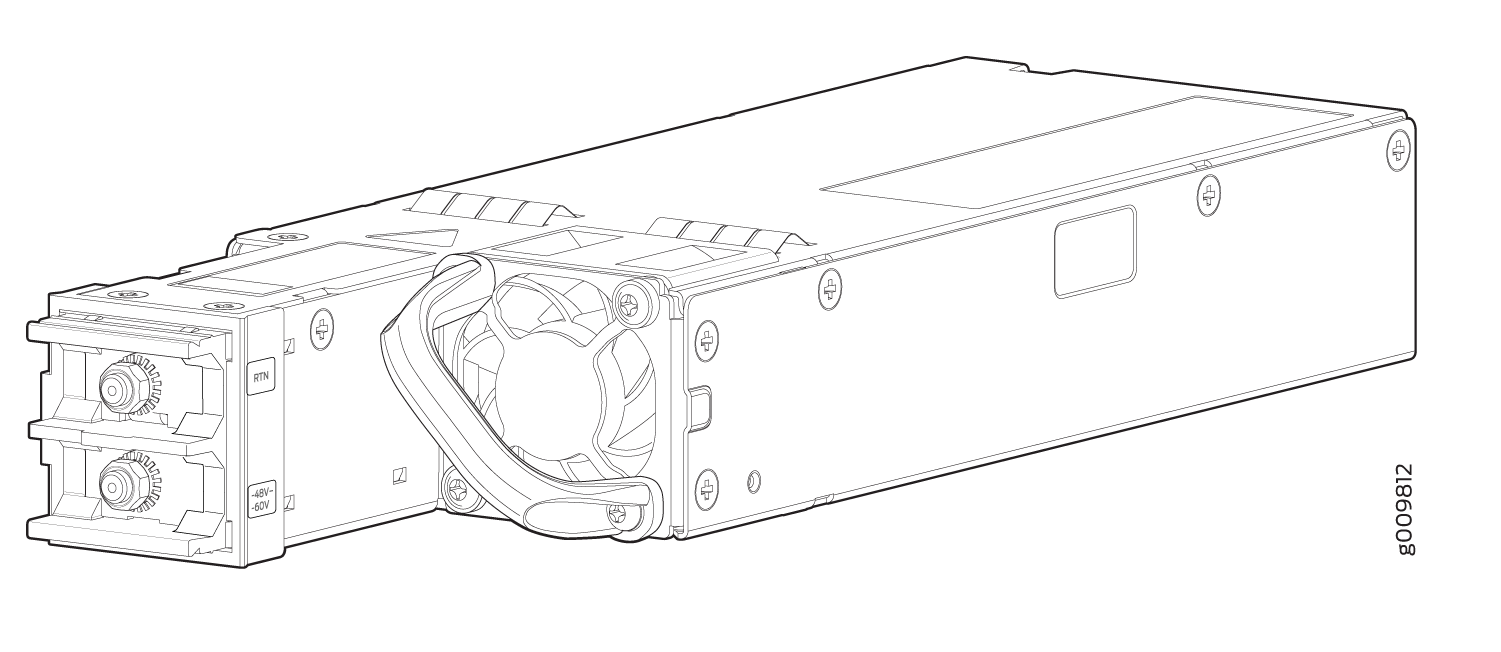

Figura 4: Fuente de alimentación de CC

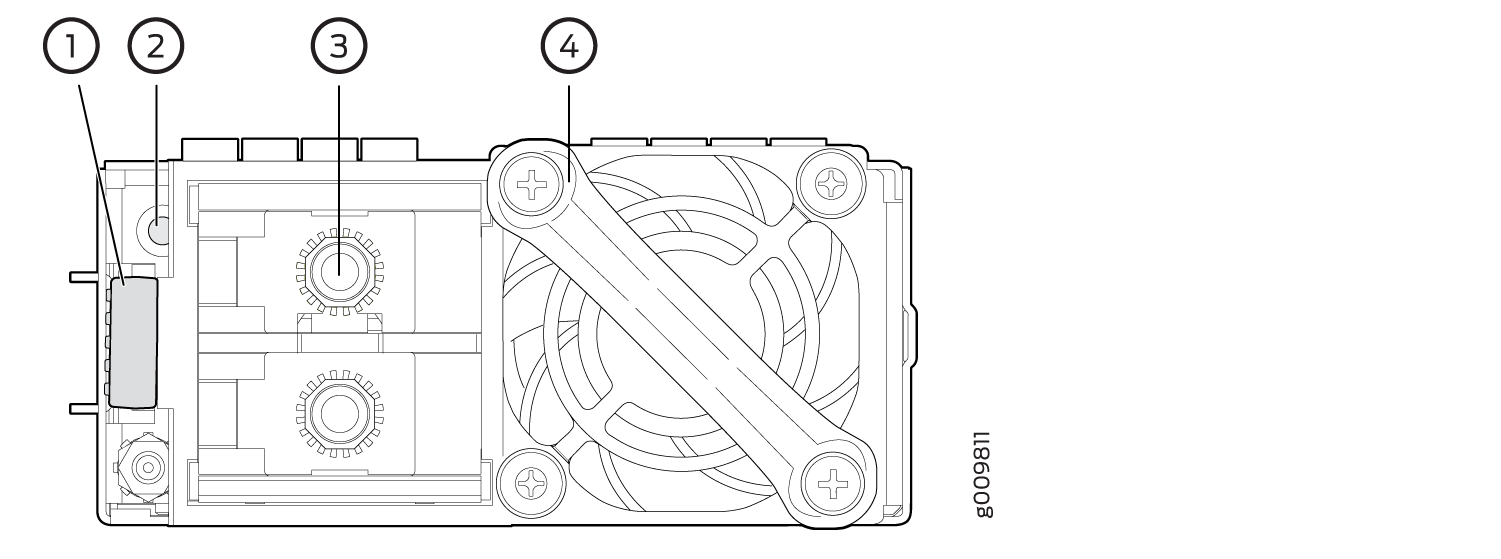

Figura 5: Componentes de la fuente de alimentación de CC

1 — Palanca del eyector	3 — Terminales de alimentación de CC
2 — LED de estado	4 — Manejar

Cada fuente de alimentación tiene su propio ventilador y se enfría con su propio sistema interno de refrigeración. Los conmutadores EX9253 admiten fuente de alimentación de CC de 1100 W. Cada fuente de alimentación de CC tiene terminales ubicados en la fuente de alimentación que requieren fuentes de alimentación dedicadas. Recomendamos que utilice un disyuntor de circuito dedicado para el sitio del cliente con una clasificación para un mínimo de 40 A (–48 VDC), o según lo requiera el código local. Al hacerlo, puede operar el conmutador en cualquier configuración sin actualizar la infraestructura de energía.

Especificaciones de la fuente de alimentación de CC para conmutadores EX9253

En la tabla 4 se enumeran las especificaciones eléctricas del sistema eléctrico de corriente continua.

En la tabla 5 se enumeran las especificaciones eléctricas de la fuente de alimentación de CC.

Requisitos de energía para componentes EX9253

En la tabla 6 se enumeran los requisitos de alimentación para varios componentes de hardware cuando el conmutador funciona en condiciones típicas y de voltaje máximo.

Cálculo de la salida térmica del sistema

Después de haber calculado el consumo de energía de su configuración, puede utilizar esa información para determinar la salida térmica del sistema (BTU por hora). Multiplique el consumo de energía en vatios por 3,41 para calcular la salida térmica del sistema.
