Mantenimiento de las tarjetas de línea EX9200

Manipulación y almacenamiento de tarjetas de línea

Los componentes de las tarjetas de línea son frágiles. Para evitar dañar las tarjetas de línea, siga los procedimientos descritos en este tema. Los procedimientos utilizan los siguientes términos para describir los cuatro bordes de las tarjetas de línea:

  • Placa frontal: borde de la tarjeta de línea que tiene conectores en los que se insertan los transceptores.

  • Borde del conector: borde opuesto a la placa frontal.

  • Borde superior: borde en la parte superior de la tarjeta de línea cuando la tarjeta de línea está vertical.

  • Borde inferior: borde situado en la parte inferior de la tarjeta de línea cuando la tarjeta de línea está vertical.

PRECAUCIÓN:

No manipular las tarjetas de línea como se especifica en estos procedimientos puede causarles daños irreparables.

Sosteniendo una tarjeta de línea

Debe sostener una tarjeta de línea horizontalmente al instalarla en el chasis. Puede sostener una tarjeta de línea vertical u horizontalmente cuando la lleve.

PRECAUCIÓN:

Esté preparado para soportar todo el peso mientras desliza la tarjeta de línea en el chasis.

Para sostener una tarjeta de línea verticalmente:

  1. Oriente la tarjeta de línea de manera que la placa frontal esté orientada hacia usted. Para verificar la orientación, confirme que el texto de la tarjeta de línea está hacia arriba.
  2. Coloque una mano alrededor de la placa frontal de la tarjeta de línea aproximadamente un cuarto del camino hacia abajo desde el borde superior. No presione con fuerza.
  3. Coloque la otra mano en el borde inferior de la tarjeta de línea.

Si la tarjeta de línea está horizontal antes de agarrarla, coloque la mano izquierda alrededor de la placa frontal y la mano derecha a lo largo del borde inferior.

Para sostener una tarjeta de línea horizontalmente:

  1. Oriente la tarjeta de línea de manera que la placa frontal esté orientada hacia usted.

  2. Agarre el borde superior con la mano izquierda y el borde inferior con la mano derecha.

Puede apoyar la placa frontal de la tarjeta de línea contra su cuerpo mientras la lleva.

PRECAUCIÓN:

Tenga cuidado de no golpear la tarjeta de línea contra ningún objeto mientras la lleva. Los componentes de las tarjetas de línea son frágiles.

Nunca sostenga ni agarre la tarjeta de línea en ningún lugar, excepto en los lugares mencionados en estos procedimientos. En particular, nunca agarre el borde del conector. Consulte la figura 1.

Figura 1: No agarre el borde Do Not Grasp the Connector Edge del conector

Nunca lleve la tarjeta de línea mientras sostiene la placa frontal con una sola mano.

No apoye ningún borde de una tarjeta de línea directamente contra una superficie dura. Consulte la figura 2.

Figura 2: No apoyar el borde de una tarjeta de línea sobre una superficie Do Not Rest the Edge of a Line Card on a Hard Surface dura

Si debe apoyar temporalmente una tarjeta de línea en un borde, coloque un cojín entre el borde y la superficie.

No apile tarjetas de línea una encima de la otra ni encima de ningún otro componente. Coloque cada tarjeta de línea por separado en una bolsa antiestática o en una alfombra antiestática colocada sobre una superficie plana y estable.

Almacenamiento de una tarjeta de línea

Debe almacenar una tarjeta de línea en el chasis o en un contenedor de envío de repuesto, horizontalmente y con el lado de la chapa hacia abajo. No apile tarjetas de línea una encima de la otra ni encima de ningún otro componente. Coloque cada tarjeta de línea por separado en una bolsa antiestática o en una alfombra antiestática colocada sobre una superficie plana y estable.

Nota:

Debido a que una tarjeta de línea es pesada, y debido a que las bolsas antiestáticas son frágiles, insertar la tarjeta de línea en la bolsa se hace mejor con dos personas, cada una para realizar uno de los siguientes pasos.

Para insertar una tarjeta de línea en una bolsa antiestática:

  1. Sostenga la tarjeta de línea en posición horizontal con la placa frontal hacia usted.
  2. Deslice la abertura de la bolsa sobre el borde del conector de la tarjeta de línea.

Si debe insertar la tarjeta de línea en una bolsa usted mismo:

  1. Coloque la tarjeta de línea horizontalmente sobre una superficie plana y estable, con el lado de la chapa hacia abajo.

  2. Oriente la tarjeta de línea con la placa frontal hacia usted.

  3. Inserte con cuidado el borde del conector de la tarjeta de línea en la abertura de la bolsa y tire de la bolsa hacia usted para cubrir la tarjeta de línea.

Mantenimiento de cables de tarjetas de línea

Los componentes de las tarjetas de línea son frágiles. Para prolongar la vida útil de los cables de la tarjeta de línea y evitar problemas que pueden derivarse de daños en los cables, siga estos procedimientos:

Para mantener los cables de la tarjeta de línea :

  • Coloque el exceso de cable fuera del camino. No permita que los bucles de cable sujetos cuelguen del conector. Colocar sujetadores en los bucles ayuda a mantener su forma.

  • Mantenga las conexiones de los cables limpias y libres de polvo y otras partículas, que pueden causar caídas en el nivel de potencia recibido. Siempre inspeccione los cables y límpielos si es necesario antes de conectar un puerto.

  • Etiquete ambos extremos de los cables de la tarjeta de línea para identificarlos.

Desempaquetado de una tarjeta de línea utilizada en un conmutador EX9200

Antes de desempaquetar una tarjeta de línea:

Las tarjetas de línea para conmutadores EX9200 son estructuras rígidas de chapa metálica que albergan los componentes de la tarjeta de línea, incluidos los puertos de red. Las tarjetas de línea se envían en una caja de cartón, asegurada con material de embalaje de espuma.

PRECAUCIÓN:

Las tarjetas de línea están protegidas al máximo dentro de la caja de envío. No desempaquete las tarjetas de línea hasta que esté listo para instalarlas en el chasis del conmutador.

Para desempaquetar una tarjeta de línea (consulte la figura 3):

  1. Mueva la caja de envío a un área de ensayo lo más cerca posible del sitio de instalación.
  2. Coloque la caja de manera que las flechas apunten hacia arriba.
  3. Abra las solapas superiores de la caja de envío.
  4. Saque el material de embalaje, que mantiene la tarjeta de línea en su lugar.
  5. Retire la tarjeta de línea de la bolsa antiestática.
  6. Guarde la caja de envío y los materiales de embalaje en caso de que necesite mover o enviar la tarjeta de línea más adelante.
Figura 3: Desempaquetado de una tarjeta de línea utilizada en un conmutador Unpacking a Line Card Used in an EX9200 Switch EX9200

Extracción de una tarjeta de línea de un conmutador EX9200

Antes de comenzar a extraer una tarjeta de línea de un conmutador EX9200:

Asegúrese de tener las siguientes piezas y herramientas disponibles para extraer una tarjeta de línea de un chasis de conmutador EX9200:

  • Correa de conexión a tierra ESD

  • Una bolsa antiestática o una alfombra antiestática

  • Tarjeta de línea de repuesto o un panel de cubierta y sus tornillos cautivos para cubrir la ranura vacía

Los conmutadores EX9200 tienen tarjetas de línea de unidades reemplazables en el campo (FRU) que se pueden instalar en las ranuras para tarjetas de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el interruptor ni interrumpir las funciones del interruptor. Sin embargo, le recomendamos que los desconecte antes de eliminarlos.

Para extraer una tarjeta de línea de un conmutador EX9200:

  1. Coloque la bolsa antiestática o la alfombra antiestática sobre una superficie plana y estable.
  2. Fije la correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa al punto ESD en el chasis del conmutador.
  3. Etiquete los cables conectados a cada puerto de la tarjeta de línea para que pueda volver a conectar los cables a los puertos correctos.
  4. Desconecte la tarjeta de línea emitiendo el siguiente comando de CLI:
  5. Gire las manijas del eyector simultáneamente en sentido contrario a las agujas del reloj para descolocar la tarjeta de línea.
  6. Agarre los mangos y deslice suavemente la tarjeta de línea hasta la mitad del chasis.

    Consulte Manipulación y almacenamiento de tarjetas de línea.

    PRECAUCIÓN:

    No levante la tarjeta de línea sosteniendo las palancas de expulsión en la placa frontal o en los conectores del borde. Las palancas no pueden soportar el peso de la tarjeta de línea. Levantar las cartas de línea por las palancas podría doblarlas. Las palancas dobladas impiden que las tarjetas de línea se coloquen correctamente en el chasis.
    PRECAUCIÓN:

    No apile tarjetas de línea una encima de la otra ni encima de ningún otro componente. Coloque cada tarjeta de línea por separado en la bolsa antiestática o en la alfombra antiestática colocada sobre una superficie plana y estable.
    PRECAUCIÓN:

    El peso de las tarjetas de línea en los conmutadores EX9200 oscila entre 14 y 19,4 lb (6,6 y 8,8 kg). Esté preparado para soportar todo el peso mientras desliza la tarjeta de línea en el chasis.
  7. Coloque una mano alrededor de la placa frontal de la tarjeta de línea y la otra mano debajo de la tarjeta de línea para apoyarla. Teniendo cuidado de no tocar los componentes de la tarjeta de línea, los pines, los cables o las conexiones de soldadura, deslice suavemente la tarjeta de línea completamente fuera del chasis y colóquela en una bolsa antiestática o en su propia alfombra antiestática colocada sobre una superficie plana y estable.
    PRECAUCIÓN:

    Después de extraer una tarjeta de línea, espere al menos 30 segundos antes de instalar una tarjeta de línea o extraer otra tarjeta de línea.
  8. Si no va a instalar una tarjeta de línea en la ranura para tarjeta de línea vacía en un plazo breve, instale un panel de cubierta sobre la ranura. Haga esto para proteger el interior del chasis del polvo u otras sustancias extrañas y para asegurarse de que el flujo de aire dentro del chasis no se interrumpa.

La figura 4 muestra cómo extraer una tarjeta de línea de un conmutador EX9204. El procedimiento y la orientación de la tarjeta de línea son los mismos para EX9208. El procedimiento es el mismo para el conmutador EX9214; Sin embargo, la orientación de las tarjetas de línea es diferente: se instala verticalmente en la parte superior e inferior del chasis.

Figura 4: Extracción de una tarjeta de línea de un conmutador Removing a Line Card from an EX9200 Switch EX9200

Instalación de una tarjeta de línea en un conmutador EX9200

Antes de comenzar a instalar una tarjeta de línea en el conmutador:

Asegúrese de tener las siguientes piezas y herramientas disponibles para instalar una tarjeta de línea en el conmutador:

  • Correa de conexión a tierra ESD

Los conmutadores EX9200 tienen tarjetas de línea de unidades reemplazables en el campo (FRU) que se pueden instalar en las ranuras para tarjetas de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el interruptor ni interrumpir las funciones del interruptor. Sin embargo, le recomendamos que los desconecte antes de eliminarlos.

Para instalar una tarjeta de línea en el conmutador:

  1. Fije la correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa al punto ESD en el chasis del conmutador.
  2. Si la ranura tiene un panel de cubierta, gire las manijas del eyector simultáneamente en sentido contrario a las agujas del reloj para descolocar el panel de cubierta.
  3. Agarre las manijas del eyector y deslice el panel de cubierta fuera del chasis. Guarde el panel de cubierta para usarlo más tarde.
  4. Teniendo cuidado de no tocar los componentes de la tarjeta de línea, pines, cables o conexiones de soldadura, retire la tarjeta de línea de su bolsa.
    PRECAUCIÓN:

    No levante la tarjeta de línea sosteniendo las manijas del eyector en la placa frontal o en los conectores del borde. Las asas del eyector no pueden soportar el peso de la tarjeta de línea. Levantar la tarjeta de línea por los mangos del eyector podría doblarlos. Las asas de eyector dobladas impiden que las tarjetas de línea se coloquen correctamente en el chasis.
  5. Asegúrese de que las manijas del eyector no estén en la posición bloqueada. Si es necesario, voltee las manijas del eyector hacia afuera.
  6. Coloque una mano alrededor de la placa frontal de la tarjeta de línea y la otra mano debajo de la tarjeta de línea para apoyarla.
    PRECAUCIÓN:

    El peso de las tarjetas de línea en los conmutadores EX9200 oscila entre 14 y 19,4 lb (6,6 y 8,8 kg). Esté preparado para soportar todo el peso mientras desliza la tarjeta de línea en el chasis.

    Antes de deslizar la tarjeta de línea en la ranura del chasis del conmutador, asegúrese de que la tarjeta de línea esté alineada correctamente. Una desalineación puede hacer que los pines se doblen, haciendo que la tarjeta de línea sea inutilizable.
  7. Levante la tarjeta de línea y colóquela en el chasis con la placa frontal orientada hacia usted y los lados de la tarjeta de línea alineados con las guías de la ranura para tarjetas de línea del chasis del conmutador.
  8. Asegúrese de que los mangos permanezcan en la posición abierta y deslice suavemente la tarjeta de línea completamente en la ranura con ambas manos.
  9. Gire ambas manijas del eyector hacia adentro para colocar la tarjeta de línea.
  10. Conecte la tarjeta de línea presionando el botón de control de la tarjeta de línea correspondiente en la interfaz de embarcación o emitiendo el siguiente comando de CLI:
Nota:

En los conmutadores EX9204, EX9208 y EX9214, cuando se conecta una tarjeta de línea, si la interfaz agregada se inicializa antes de marcar la interfaz secundaria como parte de la interfaz agregada, puede producirse una pérdida de tráfico desde la interfaz agregada durante un máximo de 30 segundos y el uso de CPU de la tarjeta de línea instalada en el conmutador puede llegar al 100 %.

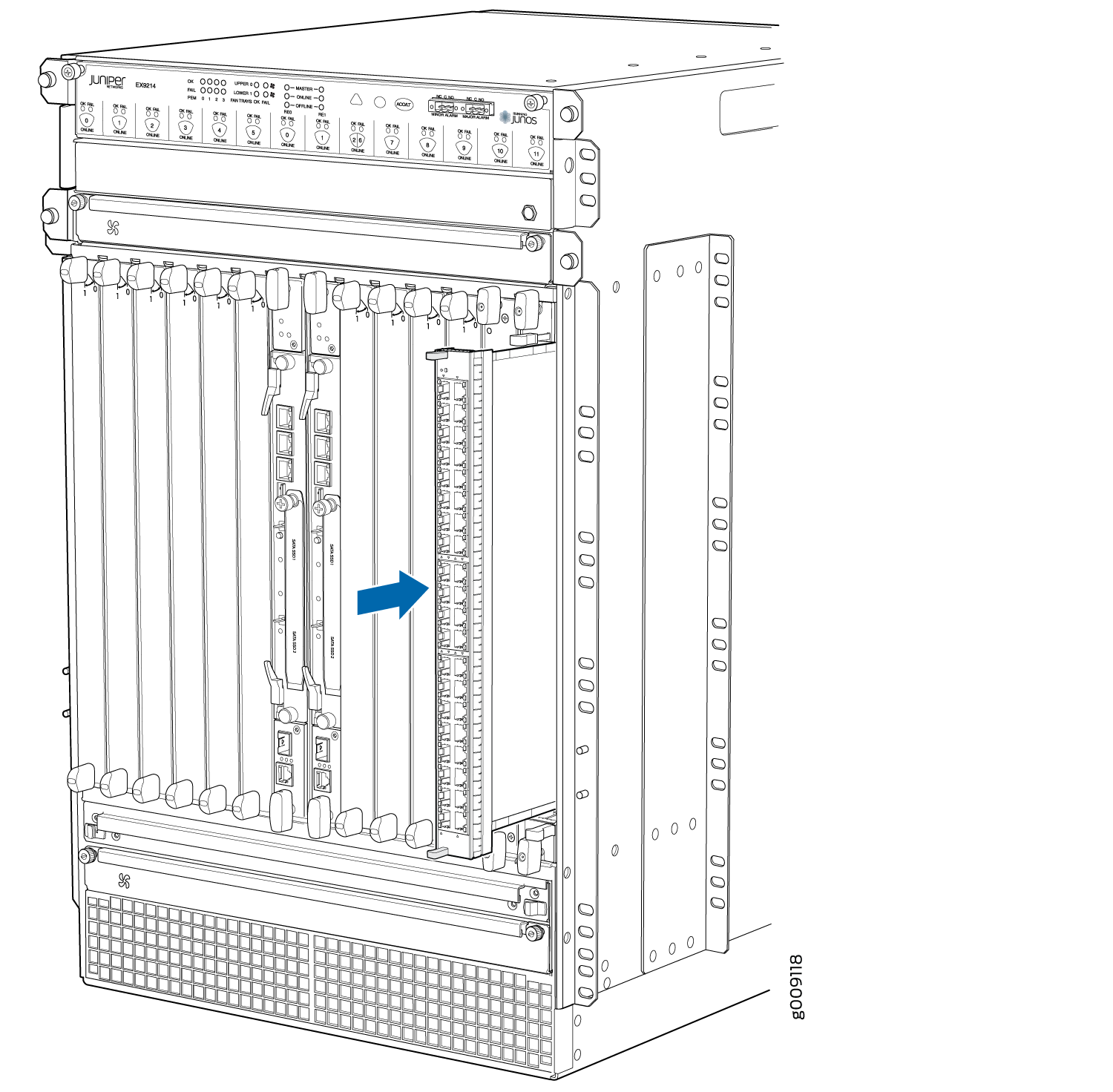

La figura 5 muestra la instalación de una tarjeta de línea en un conmutador EX9204. El procedimiento y la orientación de la tarjeta de línea son los mismos para EX9208. El procedimiento es el mismo para el conmutador EX9214; Sin embargo, la orientación de la tarjeta de línea es diferente: se instala verticalmente en el chasis.

Figura 5: Instalación de una tarjeta de Installing a Line Card línea

Puede comprobar que la tarjeta de línea funciona correctamente emitiendo los show chassis fpc comandos y show chassis fpc pic-status .

Nota:

Si tiene un contrato de servicio de Juniper J-Care, registre cualquier adición, cambio o actualización de componentes de hardware en https://www.juniper.net/customers/support/tools/updateinstallbase/ . De lo contrario, puede provocar retrasos significativos si necesita piezas de repuesto. Esta nota no se aplica si reemplaza componentes existentes con el mismo tipo de componente.

Extracción de un MIC de una tarjeta de línea EX9200-MPC

Antes de empezar a extraer un MIC de una tarjeta de línea EX9200-MPC:

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • (Si va a reemplazar el MIC instalando solo un EX9200-10XS-MIC o EX9200-20F-M-MIC) Un tabique si no está instalado en la tarjeta de línea y tornillos para asegurar el tabique

  • Uno o dos paneles de cubierta de ranura MIC y tornillos para instalar los paneles de cubierta de ranura MIC. Debe instalar ambos paneles de cubierta de ranura MIC si no va a instalar ningún MIC, o instalar un panel de cubierta en la parte vacía de la ranura MIC si solo va a instalar un EX9200-10XS-MIC o EX9200-20F-M-MIC.

  • Tapas de seguridad de goma para cubrir los transceptores

  • Correa de conexión a tierra ESD

  • Destornillador Phillips (+), número 2

La tarjeta de línea EX9200-MPC tiene dos ranuras en la placa frontal en las que puede instalar las tarjetas de interfaz modular (MIC) compatibles. La tarjeta de línea EX9200-MPC acepta los siguientes MIC:

  • EX9200-10XS-MIC

  • EX9200-20F-MIC

  • EX9200-40T-MIC

Las MIC son unidades reemplazables en terreno (FRU) insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del interruptor. Sin embargo, si quita un MIC, la interfaz para ese MIC deja de funcionar.

Advertencia:

No extraiga ningún MIC de la tarjeta de línea EX9200-40F, la tarjeta de línea EX9200-40F-M, la tarjeta de línea EX9200-40T o la tarjeta de línea EX9200-4QS.

Para extraer un MIC de una tarjeta de línea EX9200-MPC:

  1. Coloque la bolsa antiestática o la alfombra antiestática sobre una superficie plana y estable.
  2. Fije la correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa al punto ESD en el panel posterior del conmutador EX9200.
  3. Etiquete los cables conectados al MIC para que pueda volver a conectarlos correctamente.
  4. Si hay transceptores instalados en el MIC, quítelos (consulte Quitar un transceptor).
  5. Desconecte el MIC presionando el botón de encendido del MIC hasta que el LED OK/FAIL del MIC no esté encendido o emitiendo el siguiente comando de CLI:
  6. Si va a extraer un EX9200-10XS-MIC o EX9200-20F-MIC, agarre la palanca del eyector MIC en la placa frontal de la tarjeta de línea adyacente al MIC y tire de ella hacia afuera hasta que el MIC esté completamente descolocado (vea la figura 6). Si va a extraer un EX9200-40T-MIC, agarre las palancas eyectoras MIC a ambos lados de la placa frontal de la tarjeta de línea y tire de ellas hacia afuera simultáneamente hasta que el MIC esté completamente desposicionado (vea la figura 7).
  7. Agarre las asas de la placa frontal del MIC y deslice el MIC fuera de la tarjeta de línea.
    PRECAUCIÓN:

    No apile MIC una encima de la otra ni encima de ningún otro componente. Coloque cada MIC por separado en la bolsa antiestática o en la alfombra antiestática colocada sobre una superficie plana y estable.
  8. Coloque el CMI en una bolsa antiestática o en su propia alfombra antiestática colocada sobre una superficie plana y estable.
  9. Instale ambos paneles de la cubierta de la ranura MIC si no va a instalar ningún MIC en las ranuras MIC, o instale un panel de cubierta en la parte vacía de la ranura MIC si va a instalar solo un EX9200-10XS-MIC o EX9200-20F-MIC. Haga esto para proteger el interior de la tarjeta de línea y el chasis del conmutador del polvo u otras sustancias extrañas, y para asegurarse de que no se interrumpa el flujo de aire dentro de la tarjeta de línea y el chasis del conmutador.
Figura 6: Eliminación de un EX9200-10XS-MIC o EX9200-20F-MIC Removing an EX9200-10XS-MIC or EX9200-20F-MIC
Figura 7: Extracción de un EX9200-40T-MIC Removing an EX9200-40T-MIC

Instalación de un MIC en una tarjeta de línea EX9200-MPC

Antes de comenzar a instalar un MIC en una tarjeta de línea EX9200-MPC:

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • (Si va a instalar solo un EX9200-10XS-MIC o EX9200-20F-MIC) Un tabique y tornillos para asegurar el tabique

  • (Si va a instalar solo un EX9200-10XS-MIC o EX9200-20F-MIC) Un panel de cubierta y tornillos para asegurar el panel de cubierta

  • Tapas de seguridad de goma para cubrir los transceptores

  • Correa de conexión a tierra ESD

  • Destornillador Phillips (+), número 2

La tarjeta de línea EX9200-MPC acepta cualquiera de las siguientes tarjetas de interfaz modular (MIC):

  • EX9200-10XS-MIC

  • EX9200-20F-MIC

  • EX9200-40T-MIC

La tarjeta de línea EX9200-MPC tiene dos ranuras en la placa frontal en las que puede instalar los MIC. Puede instalar las MIC en las siguientes configuraciones:

  • Un EX9200-10XS-MIC

  • Un EX9200-20F-MIC

  • Un EX9200-10XS-MIC y un EX9200-20F-MIC

  • Dos MIC EX9200-10XS

  • Dos EX9200-20F-MIC

  • Un EX9200-40T-MIC

Las MIC son unidades reemplazables en terreno (FRU) insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del interruptor. Sin embargo, si quita un MIC, la interfaz para ese MIC deja de funcionar.

Para instalar un MIC en una tarjeta de línea EX9200-MPC:

  1. Fije la correa de conexión a tierra ESD a su muñeca desnuda y conecte la correa al punto ESD en el panel trasero de los conmutadores EX9200.
  2. Si la ranura MIC de la tarjeta de línea tiene un panel de cubierta, utilice el destornillador para quitar los tornillos cautivos de cada lado del panel de cubierta. Guarde el panel de cubierta y los tornillos para su uso posterior.
    Nota:

    Si va a instalar solo un MIC, asegúrese de que la ranura MIC vacía esté cubierta por un panel de cubierta.
  3. Si va a instalar solo un EX9200-10XS-MIC o EX9200-20F-MIC y si no hay ningún tabique instalado en la tarjeta de línea, instale el tabique (consulte la figura 8):
    1. Coloque el tabique en el centro de la ranura MIC de la tarjeta de línea de manera que quede alineado con los orificios etiquetados como S en las superficies superior e inferior de la tarjeta de línea.
    2. Inserte un tornillo en cada uno de los orificios etiquetados como S en la superficie superior de la tarjeta de línea y apriete los tornillos usando el destornillador.
    3. Inserte un tornillo en cada uno de los orificios etiquetados como S en la superficie inferior de la tarjeta de línea y apriete los tornillos usando el destornillador.

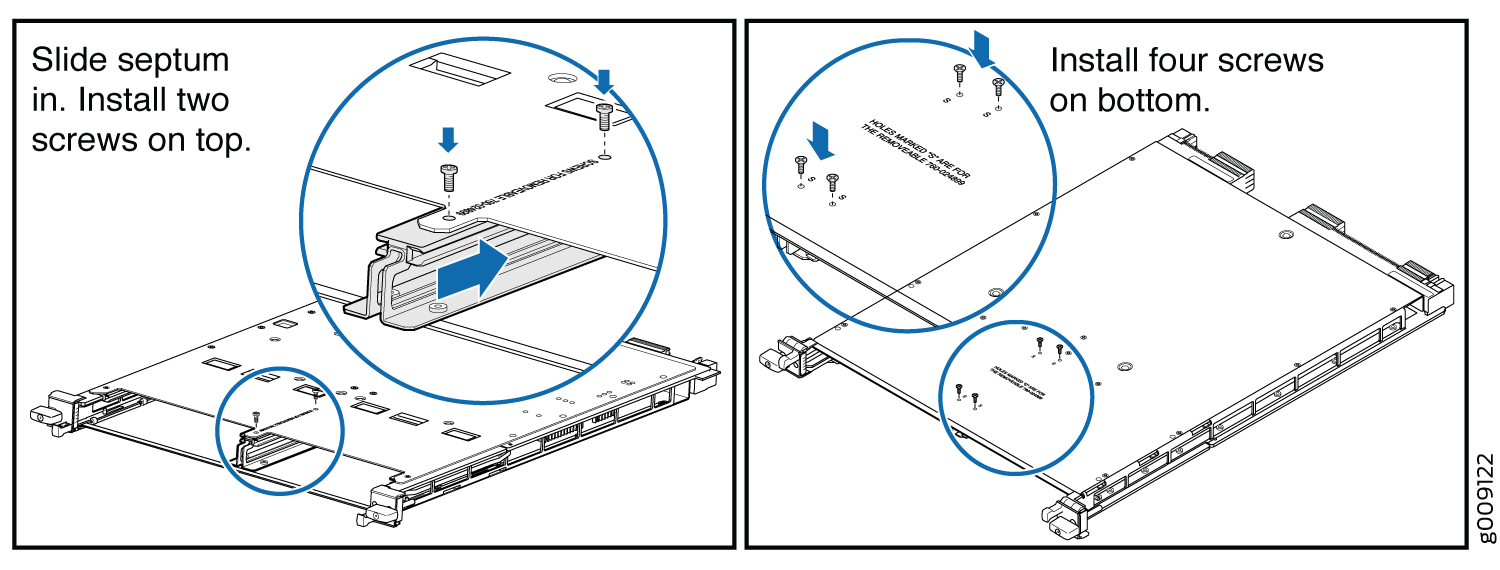

      Figura 8: Instalación del tabique Installing the Septum
  4. Si está instalando un EX9200-40T-MIC y hay un tabique instalado en la tarjeta de línea, extraiga el tabique (consulte la figura 9):
    1. Retire los tornillos etiquetados como S en la superficie inferior de la tarjeta de línea.
    2. Retire los dos tornillos etiquetados como S en la superficie superior de la tarjeta de línea.
    3. Deslice el tabique fuera de la tarjeta de línea.
    4. Guarde el tabique y los tornillos para su uso posterior.

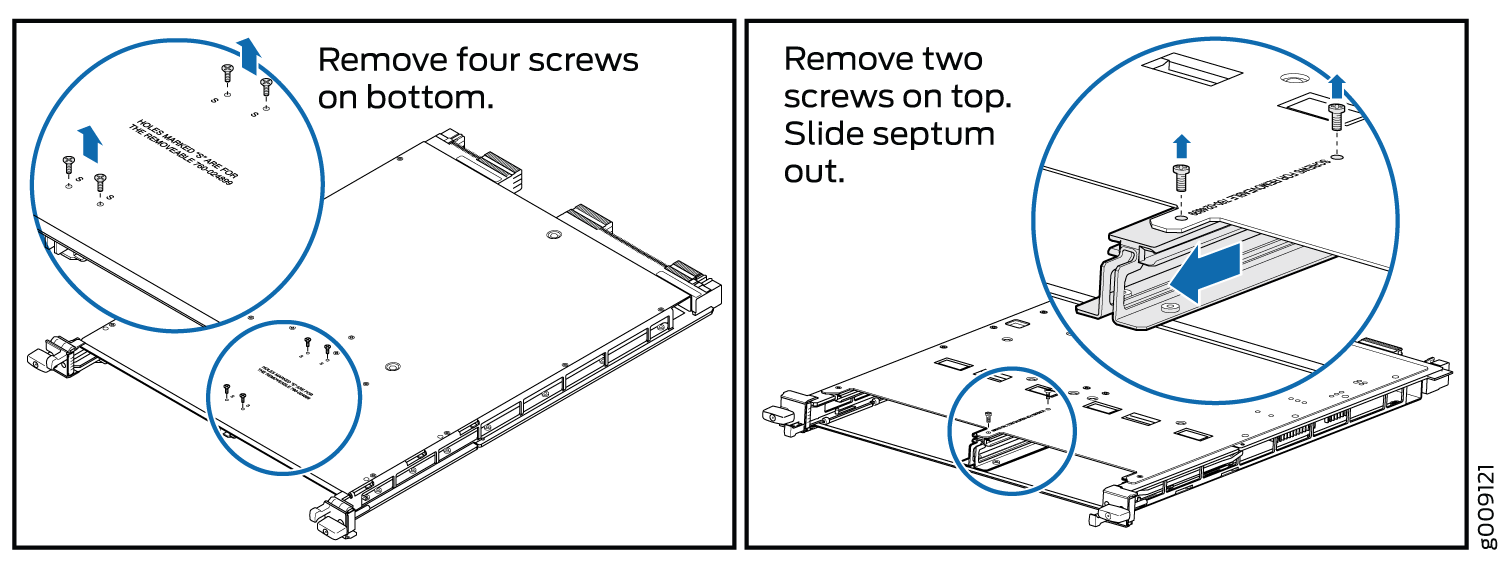

    Figura 9: Extracción del tabique Removing the Septum
    Advertencia:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y el cable de fibra óptica conectados a un transceptor emiten luz láser que puede dañar los ojos.
    PRECAUCIÓN:

    No deje un transceptor de fibra óptica descubierto, excepto cuando esté insertando o retirando el cable. La tapa de seguridad mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.
  5. Si hay algún transceptor instalado en el MIC, asegúrese de cubrirlo con una tapa de seguridad de goma.
  6. Alinee el MIC con las guías ubicadas a lo largo de los lados de la ranura MIC.
    PRECAUCIÓN:

    Antes de deslizar el MIC en la ranura, asegúrese de que el MIC esté alineado correctamente. La desalineación puede hacer que los pines se doblen, haciendo que el MIC sea inutilizable.
  7. Deslice el CMI suavemente dentro de la ranura hasta que esté completamente asentado (vea la Figura 10 o la Figura 11).
  8. Empuje la palanca del eyector MIC en la tarjeta de línea adyacente a la ranura MIC en la que está instalando el MIC hasta que el MIC esté asegurado en su posición.
  9. Si está instalando solo un EX9200-10XS-MIC o EX9200-20F-MIC, instale un panel de cubierta sobre la ranura MIC vacía y asegúrelo con los tornillos cautivos utilizando el destornillador. Haga esto para proteger el interior del chasis del polvo u otras sustancias extrañas y para asegurarse de que el flujo de aire dentro del chasis no se interrumpa.
  10. Conecte el MIC presionando el botón de encendido del MIC hasta que el LED OK/FAIL del MIC se ilumine en verde. También puede conectar el MIC emitiendo el siguiente comando de CLI:

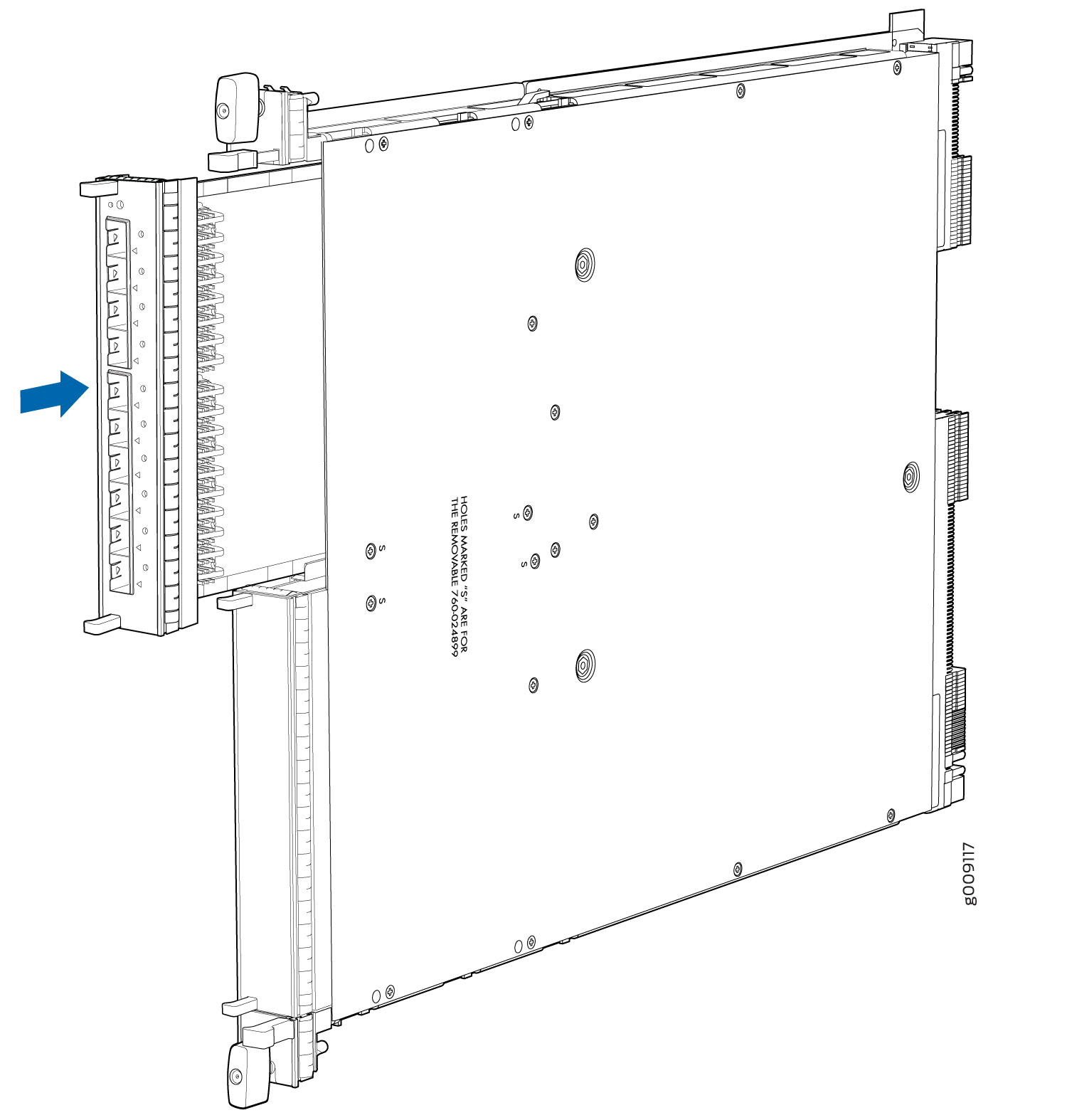

    Figura 10 : Instalación de un EX9200-10XS-MIC o EX9200-20F-MIC Installing an EX9200-10XS-MIC or EX9200-20F-MIC
    Figura 11: Instalación de un EX9200-40T-MIC Installing an EX9200-40T-MIC

Ver también
