Tarjetas de línea EX9200
Compatibilidad de versión y modelo de tarjeta de línea en un conmutador EX9200
Si va a instalar tarjetas de línea publicadas después de Junos OS versión 14.1, asegúrese de que el módulo de estructura de conmutación (módulo SF) EX9200-SF2 esté instalado en el chasis del conmutador.
En la tabla 1 se muestran los números de modelo, la descripción de la tarjeta de línea, la versión de Junos OS en la que se admite por primera vez la tarjeta de línea y el módulo de estructura de conmutador (módulo SF) que se debe instalar en el conmutador para admitir cada tarjeta de línea.
Número de modelo |
Descripción |
Primer lanzamiento de Junos OS |
Módulo SF requerido |
|---|---|---|---|
EX9200-2C-8XS |
Una tarjeta de línea con dos puertos de 100 Gigabit Ethernet y ocho puertos de 10 Gigabit Ethernet |
13.2R1 |
EX9200-SF o EX9200-SF2 |
EX9200-4QS |
Una tarjeta de línea con cuatro puertos Ethernet de 40 Gigabit Consulte tarjeta de línea EX9200-4QS |
12.3R2 |
EX9200-SF o EX9200-SF2 |
EX9200-6QS |
Una tarjeta de línea con seis puertos 40 Gigabit Ethernet y 24 puertos 10 Gigabit Ethernet |
14.2R1
PRECAUCIÓN:
Junos OS versión 14.2R1 admite la tarjeta de línea EX9200-6QS, excepto para una configuración específica. Consulte las notas de la versión de Junos OS 14.2R2 para ver el problema conocido PR1068396 para determinar si esa configuración se aplica al conmutador y qué versión se debe usar si la configuración se aplica. |
EX9200-SF o EX9200-SF2 |
EX9200-MPC |
Una tarjeta de línea modular que acepta cualquiera de las siguientes MIC:
|
15.1R3 |
EX9200-SF, EX9200-SF2 o EX9200-SF3 |
EX9200-12QS |
Una tarjeta de línea con 12 puertos de velocidad seleccionables de 40 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores Consulte tarjeta de línea EX9200-12QS. |
16.1R1 |
EX9200-SF2 o EX9200-SF3 |
EX9200-15C |
Una tarjeta de línea con 15 puertos de velocidad seleccionables. Todos los puertos pueden operar a velocidades de 10 Gbps, 25 Gbps, 40 Gbps o 100 Gbps |
20.3R1 |
EX9200-SF3 |
EX9200-32XS |
Una tarjeta de línea con 32 puertos Ethernet de 10 Gigabit |
12.3R2 |
EX9200-SF, EX9200-SF2 o EX9200-SF3 |
EX9200-40T |
Una tarjeta de línea con 40 puertos 10/100/1000BASE-T que admiten conectores RJ-45 |
12.3R2 |
EX9200-SF o EX9200-SF2 |
EX9200-40F |
Una tarjeta de línea con 40 puertos 1 Gigabit Ethernet |
12.3R2 |
EX9200-SF o EX9200-SF2 |
EX9200-40F-M |
Una tarjeta de línea con 40 puertos 1 Gigabit Ethernet con capacidad de seguridad de control de acceso a medios (MACsec) |
14.2R1 |
EX9200-SF o EX9200-SF2 |
EX9200-40XS |
Una tarjeta de línea con 40 puertos 10 Gigabit Ethernet con capacidad de seguridad de control de acceso a medios (MACsec), cada uno de los cuales puede alojar transceptores de factor de forma pequeño conectables plus (SFP+) de 10 Gigabit. |
16.1R1 |
EX9200-SF2 o EX9200-SF3 |
Asegúrese de que todas las tarjetas de línea de un conmutador sean compatibles con la versión de Junos OS que desea usar.
Tarjeta de línea EX9200-2C-8XS
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Las tarjetas de línea son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la tabla 2 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-2C-8XS |
Una tarjeta de línea con dos puertos 100 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores conectables de factor de forma (CFP) de 100 Gigabit C; y ocho puertos Ethernet de 10 Gigabit, cada uno de los cuales puede alojar transceptores conectables plus (SFP+) de factor de forma pequeño de 10 Gigabits |
13.2R1 o posterior |
Véase la figura 1
|
1
—
Palancas de eyector
|
4
—
Puertos Ethernet de 100 Gigabit
|
|
2
—
LED de tarjeta de línea
|
5
—
Indicadores LED para los puertos de 100 Gigabit Ethernet
|
|
3
—
Indicadores LED para los puertos de 10 Gigabit Ethernet
|
6
—
Puertos Ethernet de 10 Gigabit
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-2C-8XS tiene:
Dos puertos Ethernet de 100 Gigabit, cada uno de los cuales puede alojar transceptores CFP. Estos puertos son compatibles con transceptores 100GBASE-LR4 y 100GBASE-SR10.
Ocho puertos Ethernet de 10 Gigabit, cada uno de los cuales puede alojar transceptores SFP+. Estos puertos son compatibles con transceptores 10GBASE-SR, 10GBASE-LR, 10GBASE-ER y 10GBASE-ZR.
Dos cubiertas antipolvo para los dos puertos 100 Gigabit Ethernet y ocho cubiertas antipolvo para los ocho puertos 10 Gigabit Ethernet
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
INDICADORES LED para los puertos: un LED en cada puerto, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Los puertos se dividen en dos grupos de puertos. Los cuatro puertos 10 Gigabit Ethernet etiquetados de 0/0 a 0/3 y el puerto 100 Gigabit Ethernet etiquetado como 1/0 forman un grupo de puertos. Los cuatro puertos de 10 Gigabit Ethernet etiquetados de 2/0 a 2/3 y el puerto 100 Gigabit Ethernet etiquetado como 3/0 forman el otro grupo de puertos. Los puertos de cada grupo comparten 130 gigabits de ancho de banda. Por lo tanto, puede transmitir hasta 130 gigabits de tráfico a través de un grupo de puertos, sin pérdida de paquetes.
Tarjeta de línea EX9200-4QS
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la tabla 3 , se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-4QS |
Una tarjeta de línea con cuatro puertos Ethernet de 40 Gigabit, cada uno de los cuales puede alojar transceptores de factor de forma pequeño conectables plus (QSFP+) de 40 Gigabit quad |
12.3R2 o posterior |
Véase la figura 2.
de línea EX9200-4QS
|
1
—
Palanca del eyector
|
4
—
INDICADORES LED para los puertos
|
|
2
—
LED de tarjeta de línea
|
5
—
Puertos Ethernet de 40 Gigabit
|
|
3
—
MIC LED
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-4QS tiene:
Cuatro puertos Ethernet de 40 Gigabit, cada uno de los cuales puede alojar transceptores QSFP+.
Cuatro cubiertas antipolvo preinstaladas en los puertos.
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
LED MIC: un LED etiquetado como OK/FAIL en cada MIC, que indica el estado del MIC. Consulte LED de tarjeta de interfaz modular en un conmutador EX9200.
INDICADORES LED para los puertos: un LED en cada puerto, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Tarjeta de línea EX9200-6QS
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Las tarjetas de línea son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la tabla 4 , se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-6QS |
Una tarjeta de línea con seis puertos de 40 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores de factor de forma pequeño conectables plus (QSFP+) de 40 Gigabit quad; y 24 puertos de 10 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores conectables de factor de forma pequeño (SFP+) de 10 Gigabit. |
14.2R1 o posterior
PRECAUCIÓN:
Junos OS versión 14.2R1 admite la tarjeta de línea EX9200-6QS, excepto para una configuración específica. Consulte las notas de la versión de Junos OS 14.2R2 para ver el problema conocido PR1068396 para determinar si esa configuración se aplica al conmutador y qué versión se debe usar si la configuración se aplica. |
Véase la figura 3.
|
1
—
Palanca del eyector
|
4
—
Puertos Ethernet de 10 Gigabit
|
|
2
—
LED de tarjeta de línea
|
5
—
INDICADORES LED para los puertos de 40 Gigabit Ethernet
|
|
3
—
Indicadores LED para los puertos de 10 Gigabit Ethernet
|
6
—
Puertos Ethernet de 40 Gigabit
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-6QS tiene:
Seis puertos Ethernet de 40 Gigabit, cada uno de los cuales puede alojar transceptores QSFP+. Estos puertos son compatibles con transceptores 40GBASE-LR4 y 40GBASE-SR4. A partir de Junos OS para conmutadores de la serie EX , versión 15.1 R3, estos puertos son compatibles con el transceptor JNP-QSFP-40G-LX4.
24 puertos de 10 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores SFP+. Estos puertos son compatibles con transceptores 10GBASE-SR, 10GBASE-LR, 10GBASE-ER y 10GBASE-ZR.
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
LED de puerto de red: un LED en cada puerto de red, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Puede instalar transceptores SFP+ y QSFP+ en cualquier combinación en los puertos de la tarjeta de línea. Los puertos se dividen en dos grupos de puertos. Los doce puertos de 10 Gigabit Ethernet etiquetados de 0/0 a 0/11 forman PIC 0 y doce puertos de 10 Gigabit Ethernet etiquetados de 1/0 a 1/11 de forma PIC 1; La PIC 0 y la PIC 1 forman un grupo de puertos. Los tres puertos de 40 Gigabit Ethernet etiquetados de 2/0 a 2/2 de forma PIC 2 y tres puertos de 40 Gigabit Ethernet etiquetados de 3/0 a 3/2 de forma PIC 3; La PIC 2 y PIC 3 forman el otro grupo de puertos. Los puertos de cada grupo de puertos comparten 240 gigabits de ancho de banda. Por lo tanto, puede transmitir hasta 240 gigabits de tráfico a través de un grupo de puertos, sin pérdida de paquetes.
La PIC 0 y la PIC 1 se activan de forma predeterminada. Si desactiva la PIC 0 y la PIC 1, la PIC 2 y la PIC 3 se activan automáticamente. De manera similar, si desactiva la PIC 2 y la PIC 3, la PIC 0 y la PIC 1 se activan automáticamente. Puede optar por activar solo una de las PIC y mantener la otra inactiva. Para desactivar una PIC activa, utilice el power comando.
La tarjeta de línea admite las siguientes combinaciones de PIC activas:
Pic cualquiera
PIC 0 y PIC 1
PIC 0 y PIC 3
PIC 1 y PIC 2
PIC 2 y PIC 3
La tarjeta de línea no admite las siguientes combinaciones de PIC activas:
PIC 0 y PIC 2
PIC 1 y PIC 3
Tarjeta de línea EX9200-MPC
Modelos de tarjetas de línea
En la tabla 5 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-MPC |
Una tarjeta de línea modular que acepta cualquiera de las siguientes tarjetas de interfaz modular (MIC):
Las MIC se pueden ordenar por separado. La tarjeta de línea EX9200-MPC tiene dos ranuras en la placa facial en las que puede instalar las MIC. Puede instalar las MIC en las siguientes configuraciones:
Puede transmitir hasta 130 gigabits de tráfico a través de la tarjeta de línea sin pérdida de paquetes. |
15.1R3 |
Véase la Figura 4.
de línea EX9200-MPC
|
1
—
Palanca del eyector
|
3
—
Ranuras MIC cubiertas por paneles de cubierta
|
|
2
—
LED de tarjeta de línea
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-MPC tiene:
Dos ranuras que pueden aceptar cualquiera de las siguientes MIC:
EX9200-10XS-MIC, que tiene diez puertos Ethernet de 10 Gigabit, cada uno de los cuales puede alojar transceptores enchufables plus (SFP+) de factor de forma pequeño. Los puertos forman un grupo de puertos. Los puertos son compatibles con transceptores 10GBASE-SR, 10GBASE-LR, 10GBASE-ER y 10GBASE-ZR. Un LED etiquetado como OK/FAIL en el MIC indica el estado de la MIC. Consulte LED de tarjeta de interfaz modular en un conmutador EX9200. El MIC se envía con 10 cubiertas antipolvo para los 10 puertos. Véase la Figura 5.

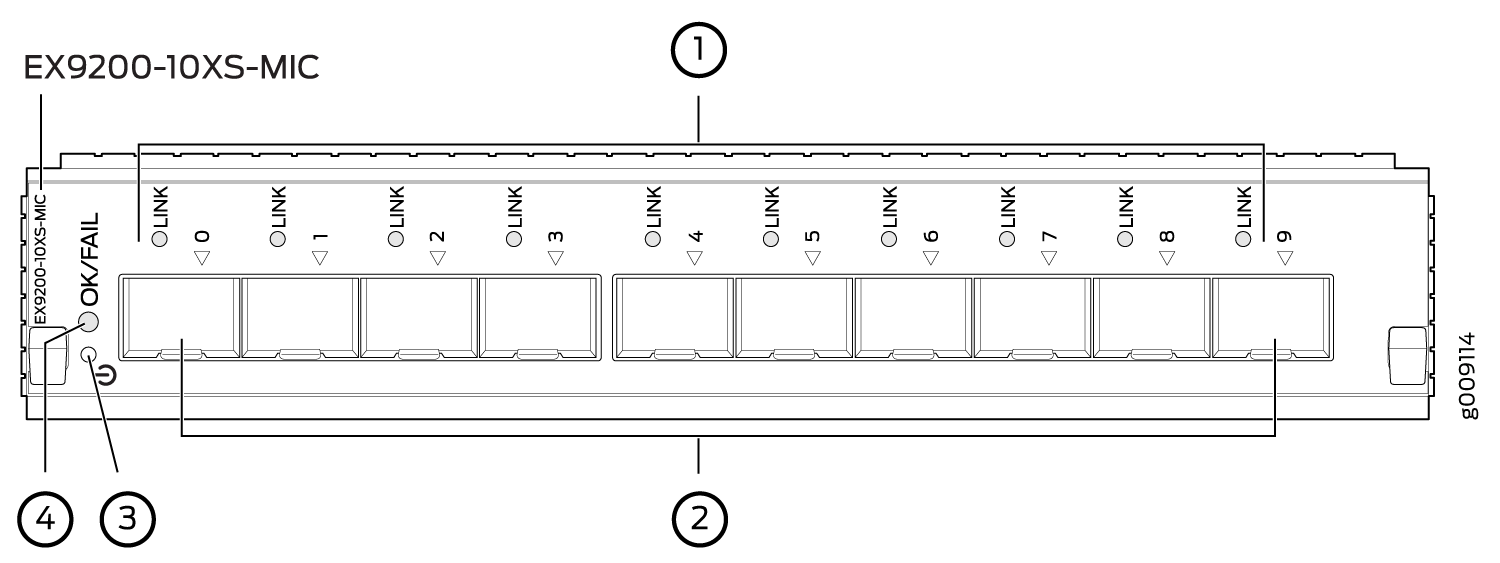

Figura 5: EX9200-10XS-MIC
1—INDICADORES LED para los puertos3—Botón de encendido MIC2—Puertos Ethernet de 10 Gigabit4—MIC LEDEX9200-20F-MIC, que tiene veinte puertos de 1 Gigabit Ethernet con capacidad de seguridad de control de acceso a medios (MACsec), cada uno de los cuales puede alojar transceptores de 1 Gigabit pequeño enchufable (SFP). El EX9200-20F-MIC en la tarjeta de línea EX9200-MPC es compatible con el estándar de seguridad MAC 802.1AE IEEE (también conocido como MACsec) con cifrado AES-128 bits, lo que proporciona soporte para la confidencialidad de datos de capa de vínculo, integridad de datos y autenticación de origen de datos. Debe aplicar una sola licencia (EX9200-SFL) para habilitar MACsec. Los puertos se dividen en dos grupos de puertos de diez puertos cada uno. Los puertos etiquetados como [0/2]/0 a [0/2]/8 y [1/3]/0 a [1/3]/8 forman un grupo de puertos y los puertos etiquetados como [0/2]/1 a [0/2]/9 y [1/3]/1 a [1/3]/9 forman otro grupo de puertos. Estos puertos son compatibles con 1000BASE-T, 1000BASE-SX, 100BASE-FX, 1000BASE-LX, 1000BASE-BX-U, 1000BASE-BX-D, 100BASE-BX-U, 100BASE-BX-D y 1000BASE-LH. Un LED etiquetado como OK/FAIL en el MIC indica el estado de la MIC. Consulte LED de tarjeta de interfaz modular en un conmutador EX9200. El MIC se envía con 20 cubiertas antipolvo para los 20 puertos. Véase la Figura 6.

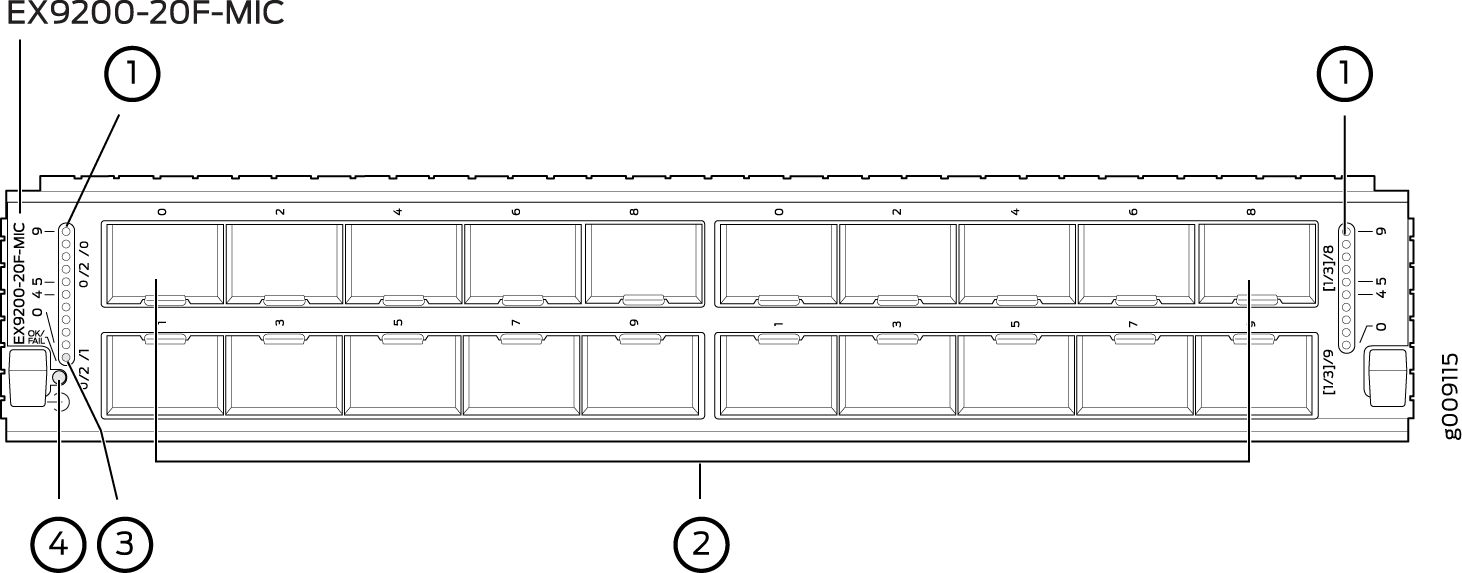

Figura 6: EX9200-20F-MIC
1—INDICADORES LED para los puertos3—MIC LED2—Puertos 1 Gigabit Ethernet4—Botón de encendido MICEX9200-40T-MIC, que tiene 40 puertos RJ-45, que pueden aceptar conectores RJ-45. Los puertos se dividen en tres grupos de puertos. Los puertos etiquetados de 0/1 a 1/5 y 0/0 a 1/4 grupo
pic0de puertos de forma, los puertos etiquetados de 1/7 a 2/3 y de 1/6 a 2/2 grupopic1de puertos de forma, y los puertos etiquetados de 2/5 a 3/9 y 2/4 a 3/8 grupopic2de puertos de forma. Un LED etiquetado como OK/FAIL en el MIC indica el estado de la MIC. Consulte LED de tarjeta de interfaz modular en un conmutador EX9200. Véase la figura 7.Figura 7: EX9200-40T-MIC
1—LED de vínculo/actividad para los puertos4—Botón de encendido MIC2—LED de estado de los puertos5—MIC LED3—Puertos RJ-45
Paneles de cubierta: dos paneles de cubierta que cubren las ranuras MIC.
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
LEDs de puerto de red: cada puerto del EX9200-10XS-MIC y cada puerto del EX9200-20F-MIC tiene un LED, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Cada puerto del EX9200-40T-MIC tiene otro LED, el LED de estado, que indica el estado de los parámetros del puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Tarjeta de línea EX9200-12QS
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Las tarjetas de línea son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la tabla 6 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-12QS |
Una tarjeta de línea con 12 puertos de velocidad seleccionables, cada uno de los cuales puede alojar transceptores. Todos los puertos pueden operar a velocidades de 10 y 40 Gbps. Los puertos están configurados para funcionar a una velocidad de 10 Gbps de forma predeterminada. Los puertos etiquetados 0/2, 0/5, 1/2 y 1/5 (véase la Figura 8) también pueden funcionar a velocidades de 100 Gbps. La tarjeta de línea admite unidades máximas de transmisión (TMT) de 256 bytes a 9192 bytes. |
16.1R1 o posterior |
|
Nota:
Para que la tarjeta de línea EX9200-12QS esté operativa, debe instalar el módulo de estructura de conmutador EX9200-SF2 (módulo SF) en el conmutador. Consulte Módulo de estructura de conmutador en un conmutador EX9200 e Instalación de un módulo SF en un conmutador EX9200. |
||
La Figura 8 muestra los componentes de una tarjeta de línea EX9200-12QS.
|
1
—
Palanca del eyector
|
3
—
Puertos Ethernet de 10G/40G/100G
|
|
2
—
INDICADORES LED de tarjeta de línea
|
4
—
LED de vínculo/actividad para los puertos Ethernet 10G/40G/100G
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-12QS tiene:
Puertos Gigabit Ethernet de doce velocidades seleccionables. Todos los puertos pueden operar a velocidades de 10 y 40 Gbps. Los puertos están configurados para funcionar a una velocidad de 10 Gbps de forma predeterminada. Los puertos etiquetados 0/2, 0/5, 1/2 y 1/5 (véase la Figura 8) también pueden funcionar a velocidades de 100 Gbps. Puede configurar la velocidad del puerto mediante el siguiente comando:
user@host# set chassis fpc fpc-slot pic pic-number pic-mode pic-speed number of ports number-of-active-physical-ports
Puede configurar un puerto para que funcione a una velocidad de 10 Gbps. Si configura los puertos para que funcionen a una velocidad de 10 Gbps, cada puerto funcionará como cuatro interfaces de 10 Gbps.
Puede configurar un puerto para que funcione a una velocidad de 40 Gbps e instalar un transceptor QSFP+ de 40 Gigabit en el puerto.
Puede configurar los puertos etiquetados como 0/2, 0/5, 1/2 y 1/5 (consulte la Figura 8) para que funcionen a una velocidad de 100 Gbps e instalen transceptores QSFP+ de 100 Gigabit en estos puertos.
Doce cubiertas antipolvo para los puertos
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
LED de puerto de red: cuatro LED para cada puerto de red, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Hay cuatro INDICADORES LED etiquetados como 0, 1, 2 y 3 para cada puerto (consulte la Figura 8). Si un puerto está configurado para funcionar a una velocidad de 10 Gbps, se crean cuatro interfaces de 10 Gbps y los INDICADORES LED etiquetados como 0, 1, 2 y 3 para ese puerto se vuelven operativos. Cada uno de estos INDICADORES indica el vínculo/actividad en cada interfaz en el puerto correspondiente. Si un puerto está configurado para funcionar a una velocidad de 40 Gbps, el LED etiquetado como 0 para ese puerto se vuelve operativo. Si los puertos etiquetados 0/2, 0/5, 1/2 y 1/5 están configurados para funcionar a una velocidad de 100 Gbps, el LED etiquetado como 3 para cada uno de estos puertos se vuelve operativo.
Puede encontrar la lista de transceptores compatibles con la tarjeta de línea EX9200-12QS en la página herramienta de compatibilidad de hardware para la tarjeta de línea EX9200-12QS.
Los puertos se dividen en dos grupos de puertos. Los seis puertos etiquetados de 0/0 a 0/5 forman un grupo de puertos, PIC 0. Los seis puertos etiquetados de 1/0 a 1/5 forman el otro grupo de puertos, PIC 1. Los puertos de cada grupo comparten 240 gigabits de ancho de banda. Por lo tanto, puede transmitir hasta 240 gigabits de tráfico a través de un grupo de puertos sin pérdida de paquetes.
Tarjeta de línea EX9200-15C
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Las tarjetas de línea son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
- Modelos de tarjetas de línea
- Componentes de la tarjeta de línea
- Requisitos de alimentación del EX9200-15C
- LED EX9200-15C
- Cables y conectores
Modelos de tarjetas de línea
En la tabla 7 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
Nombre en la CLI |
|---|---|---|---|
EX9200-15C |
|
20.3R1 o posterior |
|
Para que la tarjeta de línea EX9200-15C esté operativa, debe instalar el módulo de estructura de conmutador EX9200-SF3 (módulo SF) en el conmutador. Consulte Módulo EX9200-SF3 en un conmutador EX9200.
Para lograr el máximo rendimiento de velocidad de línea, el modo de redundancia de estructura de la tarjeta de línea debe configurarse en modo de mayor ancho de banda.
Para lograr el máximo rendimiento, debe instalarse en el sistema la siguiente cantidad de módulos SF EX9200-SF3:
EX9214: tres módulos EX9200-SF3 SF
EX9204 y EX9208: dos módulos EX9200-SF3 SF
La Figura 9 muestra los componentes de una tarjeta de línea EX9200-15C.
de línea EX9200-15C
|
1
—
OK/FAIL LED
|
4
—
Botón presencia física
|
|
2
—
LED de carril
|
5
—
LED de puerto
|
|
3
—
Puertos de red
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-15C tiene:
Quince puertos de red que se pueden configurar para 10 Gbps, 25 Gbps, 40 Gbps o 100 Gbps (los cables de salida se utilizan para velocidades de 10 Gbps y 25 Gbps).
La tarjeta entreplanta del procesador del conmutador (SPMB) consta de una CPU Intel Broadwell de 8 núcleos de 1,6 GHz, SSD SATA de 100 GB y dos módulos DRAM DDR4 ECC de 16 GB.
Tres motores de reenvío de paquetes, cada uno con un ancho de banda máximo de 500 Gbps.
Silicio Juniper Trio 5 para aumentar el escalamiento del ancho de banda, los suscriptores y los servicios.
En conmutadores EX9214, el EX9200-15C no se admite en las ranuras de tarjeta de línea numeradas 0, 1 y 11.
Requisitos de alimentación del EX9200-15C
Los números de energía se miden mediante la siguiente configuración:
Reenvío IPv4 con tamaño de paquete de 200 bytes
Tráfico de velocidad de línea en todos los puertos para un ancho de banda agregado de 1,5 Tbps
Los 15 puertos están configurados para 100 GbE, con transceptores QSFP28 LR4 instalados en todos los puertos
A diferentes temperaturas:
104 ° F (40 ° C): 785 W
77 ° F (25 ° C): 720 W
LED EX9200-15C
ACEPTAR/FALLAR LED, un bicolor:
Verde: el MPC funciona normalmente.
Red— MPC falló.
LED de puerto:
Desactivado: el enlace del puerto está caído con pérdida de señal.
Verde: el enlace del puerto está activo sin alarmas ni fallas.
Amber: el enlace del puerto está inactivo con alarmas. O el puerto se ha deshabilitado administrativamente mediante la CLI.
Rojo: un transceptor en el puerto experimenta un error.
LED de carril:
Hay cuatro LED de carril, que son compartidos por los puertos de red. Los LED de carril funcionan con el software Junos OS para determinar para qué puerto los LED de carril muestran el estado.
Los LED de carril se utilizan para las siguientes configuraciones:
Cuando un puerto de red está configurado para 4 x interfaces canalizadas de 10 GbE con un cable de salida.
Cuando un puerto de red está configurado para 4 x interfaces canalizadas de 25 GbE con un cable de salida.
Cables y conectores
Puede utilizar la Herramienta de compatibilidad de hardware para encontrar información acerca de los transceptores conectables compatibles con su dispositivo Juniper Networks.
La lista de transceptores compatibles para la serie EX se encuentra en Transceptores compatibles con la serie EX.
Tarjeta de línea EX9200-32XS
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la tabla 8 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-32XS |
Una tarjeta de línea con 32 puertos Ethernet de 10 Gigabit, cada uno de los cuales puede alojar transceptores conectables plus de factor de forma pequeño de 10 Gigabit (SFP+) |
12.3R2 o posterior |
Véase la figura 10.
|
1
—
Palanca del eyector
|
3
—
INDICADORES LED para los puertos
|
|
2
—
LED de tarjeta de línea
|
4
—
Puertos Ethernet de 10 Gigabit
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea tiene:
32 puertos de 10 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores SFP+
32 cubiertas antipolvo para los puertos (enviados en una bolsa de accesorios)
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
INDICADORES LED para los puertos: un LED en cada puerto, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Los puertos se dividen en dos grupos de puertos de 16 puertos cada uno: los puertos etiquetados de 0/0 a 0/7 y de 1/0 a 1/7 forman un grupo de puertos; los puertos etiquetados del 2/0 al 2/7 y del 3/0 al 3/7 forman el otro grupo de puertos. Los puertos de cada grupo comparten 130 gigabits de ancho de banda. Por lo tanto, puede transmitir hasta 130 gigabits de tráfico a través de un grupo de puertos, sin pérdida de paquetes.
Tarjeta de línea EX9200-40T
Las tarjetas de línea de los conmutadores EX9200 ofrecen servicios de reenvío de paquetes. Son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
La tabla 9 muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite la tarjeta de línea por primera vez.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-40T |
Una tarjeta de línea con 40 puertos RJ-45 compatibles con conectores RJ-45 |
12.3R2 o posterior |
Véase la figura 11.
de línea EX9200-40T
|
1
—
Palanca del eyector
|
4
—
INDICADORES LED para los puertos
|
|
2
—
LED de tarjeta de línea
|
5
—
Puertos RJ-45
|
|
3
—
MIC LED
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-40T tiene:
40 puertos RJ-45 compatibles con conectores RJ-45
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Vea el LED de la tarjeta de línea en un conmutador EX9200
LED MIC: un LED etiquetado como OK/FAIL en cada MIC, que indica el estado del MIC. Consulte LED de tarjeta de interfaz modular en un conmutador EX9200.
INDICADORES LED para los puertos: un LED en cada puerto, el LED de vínculo/actividad, que indica el estado y la actividad del vínculo en el puerto, y otro LED, el LED de estado, que indica el estado de los parámetros del puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Tarjeta de línea EX9200-40F
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la Tabla 10 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-40F |
Una tarjeta de línea con 40 puertos 1 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores conectables de factor de forma pequeño (SFP) de 1 Gigabit |
12.3R2 o posterior |
Véase la figura 12.
de línea EX9200-40F
|
1
—
Palanca del eyector
|
4
—
INDICADORES LED para los puertos
|
|
2
—
LED de tarjeta de línea
|
5
—
Puertos 1 Gigabit Ethernet
|
|
3
—
MIC LED
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-40F tiene:
40 puertos de 1 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores SFP
40 cubiertas antipolvo para los puertos (enviadas en una bolsa de accesorios)
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
LED MIC: un LED etiquetado como OK/FAIL en cada MIC, que indica el estado del MIC. Consulte LED de tarjeta de interfaz modular en un conmutador EX9200.
INDICADORES LED para los puertos: un LED en cada puerto, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Los puertos etiquetados de 0/0 a 0/9 pic 0 y los puertos etiquetados de 1/0 a 1/9 de forma pic 1. Los puertos etiquetados de 2/0 a 2/9 pic 2 y los puertos etiquetados de 3/0 a 3/9 de forma pic 3.
Tarjeta de línea EX9200-40F-M
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Las tarjetas de línea son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la Tabla 11 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que la tarjeta de línea fue compatible por primera vez.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-40F-M |
Una tarjeta de línea con 40 puertos 1 Gigabit Ethernet con capacidad de seguridad de control de acceso a medios (MACsec), cada uno de los cuales puede alojar transceptores de factor de forma pequeño conectables (SFP) de 1 Gigabit. La tarjeta de línea EX9200-40F-M admite el estándar de seguridad MAC 802.1AE IEEE (también conocido como MACsec) con cifrado AES-128 bits, lo que proporciona soporte para la confidencialidad de datos de capa de vínculo, integridad de datos y autenticación de origen de los datos. Debe aplicar una sola licencia (EX9200-SFL) para habilitar MACsec. |
14.2R1 o posterior |
Véase la Figura 13.
|
1
—
Palanca del eyector
|
4
—
INDICADORES LED para los puertos
|
|
2
—
LED de tarjeta de línea
|
5
—
Puertos 1 Gigabit Ethernet con capacidad MACsec
|
|
3
—
MIC LED
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-40F-M tiene:
40 puertos compatibles con MACsec de 1 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores SFP. Estos puertos admiten transceptores 1000BASE-T, 10/100/1000BASE-T, 100BASE-FX, 1000BASE-EX, 1000BASE-LH, 1000BASE-LX y 1000BASE-SX.
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
LED MIC: un LED etiquetado como OK/FAIL en cada MIC, que indica el estado del MIC. Consulte LED de tarjeta de interfaz modular en un conmutador EX9200.
INDICADORES LED para los puertos: un LED en cada puerto, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Los puertos etiquetados de forma 0/0 a 0/9pic 0. Los puertos etiquetados de 1/0 a 1/9 de forma pic 1. Los puertos etiquetados de forma 2/0 a 2/9 pic 2. Los puertos etiquetados de 3/0 a 3/9 de forma pic 3.
Tarjeta de línea EX9200-40XS
Las tarjetas de línea de los conmutadores EX9200 combinan un motor de reenvío de paquetes e interfaces Ethernet en un solo conjunto. Las tarjetas de línea son unidades reemplazables en campo (FRUs) que puede instalar en las ranuras de tarjeta de línea en la parte frontal del chasis del conmutador. Las tarjetas de línea son insertables en caliente y extraíbles en caliente: puede quitarlas y reemplazarlas sin apagar el conmutador ni interrumpir las funciones del conmutador.
Modelos de tarjetas de línea
En la Tabla 12 se muestra el número de modelo, la descripción del modelo de tarjeta de línea y la versión de Junos OS en la que se admite por primera vez la tarjeta de línea.
Modelo |
Descripción |
Se requiere la versión de Junos OS |
|---|---|---|
EX9200-40XS |
Una tarjeta de línea con 40 puertos de 10 Gigabit Ethernet con capacidad de seguridad de control de acceso a medios (MACsec), cada uno de los cuales puede alojar transceptores de formato pequeño conectables plus (SFP+) de 10 Gigabit. La tarjeta de línea EX9200-40XS admite el estándar de seguridad MAC IEEE 802.1AE (también conocido como MACsec) con cifrado AES-128 bits y cifrado AES-256 bits, lo que proporciona soporte para la confidencialidad de datos de capa de vínculo, integridad de datos y autenticación de origen de datos. Debe aplicar una sola licencia (EX9200-SFL) para habilitar MACsec. |
16.1R1 o posterior |
|
Nota:
Para que la tarjeta de línea EX9200-40XS esté operativa, debe instalar el módulo estructura de conmutador EX9200-SF2 en el conmutador. Consulte Módulo de estructura de conmutador en un conmutador EX9200 e Instalación de un módulo SF en un conmutador EX9200. |
||
La Figura 14 muestra los componentes de una tarjeta de línea EX9200-40XS.
|
1
—
Palanca del eyector
|
3
—
Indicadores LED para los puertos de 10 Gigabit Ethernet
|
|
2
—
INDICADORES LED de tarjeta de línea
|
4
—
Puertos Ethernet de 10 Gigabit con capacidad MACsec
|
Puede usar el show version comando para ver la versión de Junos OS para conmutadores de la serie EX cargada en el conmutador.
Componentes de la tarjeta de línea
La tarjeta de línea EX9200-40XS tiene:
40 puertos compatibles con MACsec de 10 Gigabit Ethernet, cada uno de los cuales puede alojar transceptores SFP+. Estos puertos son compatibles con transceptores 10GBASE-SR y 10GBASE-LR.
40 cubiertas antipolvo para los puertos.
LED de tarjeta de línea: un LED etiquetado como OK/FAIL, que indica el estado de la tarjeta de línea. Consulte LED de tarjeta de línea en un conmutador EX9200.
LED de puerto de red: un LED en cada puerto de red, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Consulte Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200.
Los puertos se dividen en dos grupos de puertos de 20 puertos cada uno. Los puertos de 10 Gigabit Ethernet etiquetados de 0/0 a 0/19 forman un grupo de puertos. Los puertos de 10 Gigabit Ethernet etiquetados del 1/0 al 1/19 forman el otro grupo de puertos. Los puertos de cada grupo comparten 200 gigabits de ancho de banda. Por lo tanto, puede transmitir hasta 200 gigabits de tráfico a través de cada grupo de puertos, sin pérdida de paquetes.
LED de tarjeta de línea en un conmutador EX9200
Las tarjetas de línea de los conmutadores EX9200 tienen un LED etiquetado OK/FAIL en la placa facial que indica la información del estado en línea de las tarjetas de línea.
En la tabla 13 se describen las tarjetas led en línea para conmutadores EX9200, sus colores y estado, y el estado que indica. Para obtener más información acerca de los INDICADORES de la tarjeta de línea EX9200-15C, consulte Tarjeta de línea EX9200-15C.
LED |
Color |
Estado y descripción |
|---|---|---|
ACEPTAR/FALLAR |
Verde |
|
Canchas |
La tarjeta de línea no está en línea. |
|
Rojo |
La tarjeta de línea ha fallado. |
Indicadores LED de puerto de red en tarjetas en línea en un conmutador EX9200
Cada puerto SFP, SFP+, QSFP+, CFP y RJ-45 en la placa frontal de las tarjetas de línea tiene un LED, el LED de vínculo/actividad, que indica el estado del vínculo y la actividad en el puerto. Cada puerto RJ-45 tiene un LED adicional, el LED de estado, que indica el estado de los parámetros del puerto.
En la tabla 14 se describe el LED de vínculo/actividad. Para obtener más información acerca de los INDICADORES de la tarjeta de línea EX9200-15C, consulte Tarjeta de línea EX9200-15C.
LED |
Color |
Estado y descripción |
|---|---|---|
Vínculo/actividad |
Verde |
|
Amarillo (aplicable solo para los puertos de 40 Gigabit Ethernet en la tarjeta de línea EX9200-6QS) |
Encendido de forma constante: el vínculo está deshabilitado. |
El LED de estado en el puerto de red Ethernet RJ-45 10/100/1000BASE-T indica el estado de uno de los tres parámetros de puerto: estado administrativo, velocidad y estado del modo dúplex.
En la tabla 15 se describe el LED de estado.
LED |
Indicador LCD |
Estado, color y descripción |
|---|---|---|
Estado |
LED: ADM |
Indica el estado administrativo (habilitado o deshabilitado). Los indicadores de estado son:
|
LED: SPD |
Indica la velocidad. Los indicadores de velocidad son diferentes en las tarjetas de línea.
|
|
LED: DPX |
Indica el modo dúplex. Los indicadores de estado son:
|
LED de tarjeta de interfaz modular en un conmutador EX9200
Las tarjetas de interfaz modular (MIC) de las siguientes tarjetas de línea para conmutadores EX9200 tienen un LED etiquetado OK/FAIL en la placa frontal que indica la información de estado en línea de las MIC.
En la tabla 16 se describen las tarjetas de LED MIC en línea para conmutadores EX9200, sus colores y estado, y el estado que indica.
LED |
Color |
Estado y descripción |
|---|---|---|
ACEPTAR/FALLAR |
Verde |
Encendido: el MIC funciona con normalidad. |
Canchas |
El MIC no está en línea. |
|
Rojo |
Constantemente: el MIC ha fracasado. |
Configuración de la selectibilidad de velocidad en una tarjeta de línea EX9200-12QS para habilitar diferentes velocidades de puerto
Cada uno de los seis puertos de PIC 0 y PIC 1 de una tarjeta de línea EX9200-12QS admite velocidades de puerto de 10 Gbps y 40 Gbps. Los puertos 2 y 5 de ambas PIC también admiten velocidades de puerto de 100 Gbps. Dado que la tarjeta de línea EX9200-12QS es seleccionable con velocidad, puede elegir configurar todos los puertos de cada PIC para que funcionen a la misma velocidad compatible o configurar los puertos de una PIC para que funcionen a diferentes velocidades compatibles.
Puede configurar la selectibilidad de velocidad en el nivel de PIC si desea que todos los puertos de una PIC funcionen a la misma velocidad. Es decir, puede elegir configurar una PIC para que funcione a una velocidad compatible. Por ejemplo, si configura la PIC 0 a una velocidad de 10 Gbps o 40 Gbps, todos los puertos de PIC 0 están habilitados para operar a esas velocidades. Si configura la PIC 0 a una velocidad de 100 Gbps, los puertos 2 y 5 están habilitados para funcionar a una velocidad de 100 Gbps y los demás puertos de PIC 0 se deshabilitan.
Puede configurar la selectibilidad de velocidad en cada puerto de una PIC si desea operar diferentes puertos de la tarjeta de línea a diferentes velocidades compatibles. Es decir, puede configurar cada puerto para que funcione a una velocidad especificada y compatible.
- Configuración de la selectibilidad de velocidad en el nivel de PIC
- Configuración de la selectibilidad de velocidad a nivel de puerto
Configuración de la selectibilidad de velocidad en el nivel de PIC
Para configurar la selectibilidad de velocidad en el nivel de PIC:
Si la number-of-ports instrucción no está configurada, todos los puertos que admiten la velocidad configurada en el paso 2 están habilitados y los demás se deshabilitan. Es decir, los puertos están habilitados dependiendo de si admiten o no la velocidad especificada. Los puertos del 0 al 5 se habilitan si la velocidad especificada es de 10 o 40 Gbps; y los puertos 2 y 5 están habilitados y los demás puertos de la PIC deshabilitados si la velocidad especificada es de 100 Gbps. En la tabla 17 se enumeran los puertos físicos que se habilitan cuando se configura la number-of-ports instrucción.
Puertos configurados ( |
Puertos físicos activos para diferentes velocidades configuradas |
||
|---|---|---|---|
10 Gigabit |
40 Gigabit |
100 Gigabit |
|
1 |
0 |
0 |
2 |
2 |
0, 1 |
0, 1 |
2, 5 |
3 |
0, 1, 2 |
0, 1, 2 |
2, 5 |
4 |
0, 1, 2, 3 |
0, 1, 2, 3 |
2, 5 |
5 |
0, 1, 2, 3, 4 |
0, 1, 2, 3, 4 |
2, 5 |
6 |
0, 1, 2, 3, 4, 5 |
0, 1, 2, 3, 4, 5 |
2, 5 |
Configuración de la selectibilidad de velocidad a nivel de puerto
Para configurar la selectibilidad de velocidad en el nivel de puerto:
Tenga en cuenta lo siguiente cuando configure la selectibilidad de velocidad en una tarjeta de línea EX9200-12QS:
Cuando arranque la tarjeta de línea:
Si la selectibilidad de velocidad no está configurada, todos los puertos de la tarjeta de línea funcionan a la velocidad predeterminada como cuatro interfaces de 10 Gigabit Ethernet.
Si la selección de velocidad está configurada con velocidades de puerto no válidas, todos los puertos para los que se configuraron velocidades no válidas operarán a la velocidad predeterminada.
Si se configuran velocidades de puerto válidas, los puertos funcionan a las velocidades configuradas.
Cuando cambie una configuración existente de velocidad de puerto, para que la configuración tenga efecto, debe hacer una de las siguientes acciones:
Restablezca las PIC a las que pertenecen los puertos configurados mediante el
request chassis pic pic-slot pic-slot-number fpc-slot fpc-slot-number (online | offline)comando. Dado que el restablecimiento de la tarjeta de línea lleva varios minutos y porque afecta a todos los motores de reenvío de paquetes, utilice este comando para aplicar rápidamente los cambios de configuración.Restablecer la tarjeta de línea
Se genera una alarma que indica el cambio en la configuración de la velocidad del puerto.
Cuando cambia una configuración existente de velocidad de puerto a una configuración de velocidad de puerto no válida y confirma la configuración, se genera una alarma que indica que la configuración de puerto-velocidad no es válida. El puerto sigue funcionando a la velocidad de puerto existente.
No puede configurar la selectibilidad de velocidad a nivel de PIC y puerto simultáneamente. Los mensajes de error se muestran cuando intenta confirmar dichas configuraciones.
Si configura la selectibilidad de velocidad en el nivel de puerto, las interfaces lógicas solo se crean en los puertos configurados. No se crean interfaces lógicas en los otros puertos.
