Mantenimiento de cables de conexión directa

Un cable de conexión directa tiene un transceptor pre acoplado a cada extremo.

Desconecte un cable de conexión directa

Asegúrese de que tiene disponibles las siguientes partes y herramientas:

  • Una bolsa antiestática o una alfombra antiestática para guardar el cable, si está desconectando el cable de los dos puertos a los que está conectado

  • Tapas de seguridad de caucho para cubrir los puertos del dispositivo o un cable de reemplazo

  • Tapas de seguridad de caucho para cubrir los transceptores en los extremos del cable

  • Una correa de conexión a tierra de descarga electrostática (ESD) no proporcionada

Para desconectar un cable de conexión directa:

  1. Deshabilite el puerto al que está conectado el cable mediante la emisión del siguiente comando:
  2. Coloque la bolsa antiestática o el tapete antiestático en una superficie plana y estable si está desconectando el cable de los dos puertos a los que está conectado.
  3. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa a un punto ESD de sitio.
  4. Etiquete el cable para que pueda volver a conectarlo correctamente.
    PRECAUCIÓN:

    No deje los transceptores en los extremos del cable sin tapar, excepto cuando conecte o desconecte el cable. La tapa de seguridad de caucho mantiene los transceptores limpios y protegidos.

    No doble los cables más allá de su radio de plegado mínimo. Un arco más pequeño que unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.

    No deje que los cables se cuelguen del conector. No permita que los bucles de cables sujetados cuelguen, lo que hace que los cables se estresen en el punto de fijación.
  5. Con los dedos, tire de la pestaña del transceptor conectado al cable para desengancharlo (ver figura 1 y figura 2).

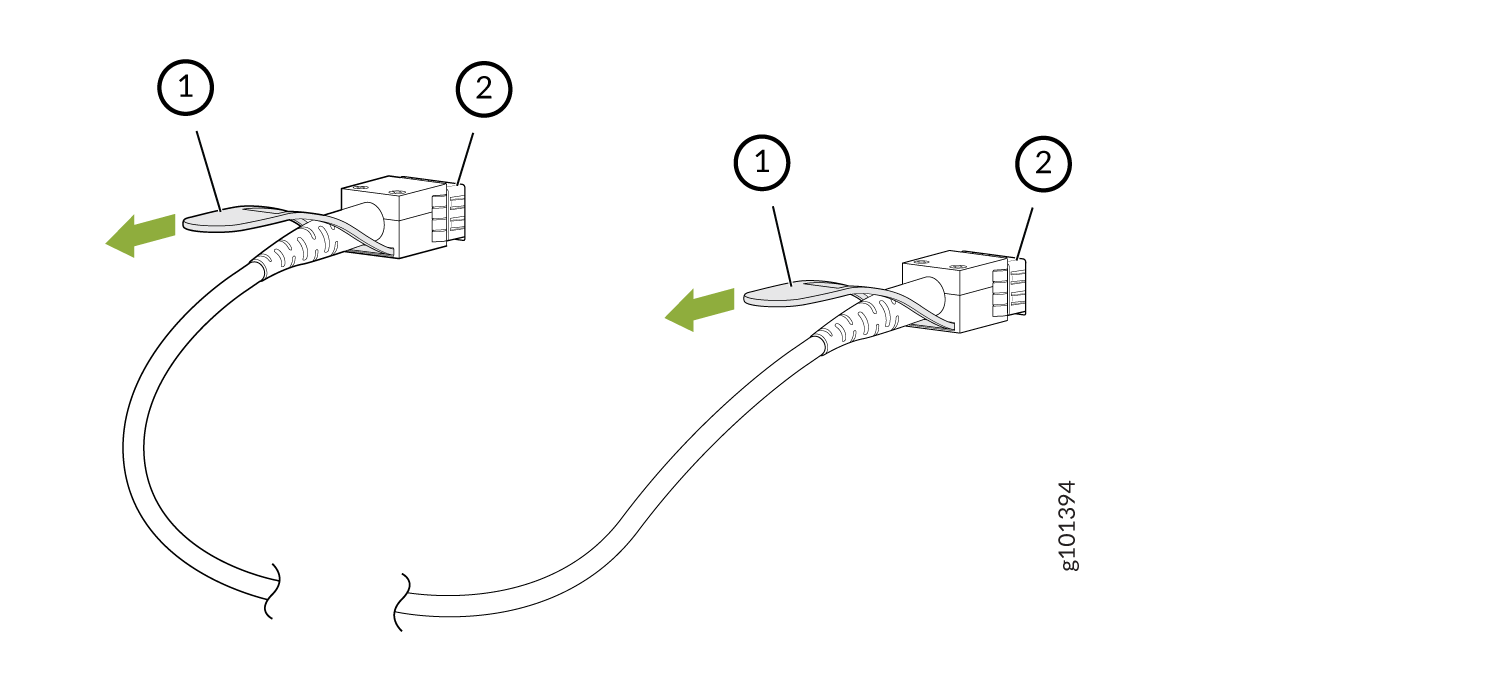

    Figura 1: Desconecte un cable de conexión directa SFP28 o SFP+ Disconnect an SFP28 or SFP+ Direct Attach Cable
      1
    —
    Pestaña para extraer el transceptor
      2
    —
    Puerto en el dispositivo
    Figura 2: Desconecte un cable de conexión directa SFP28, SFP+ o QSFP-DD Disconnect a SFP28, SFP+, or QSFP-DD Direct Attach Cable
      1
    —
    Pestaña para extraer el transceptor
      2
    —
    Puerto en el dispositivo
  6. Agarre el transceptor y deslice suavemente aproximadamente 0,5 pulgadas. (1,3 cm) directamente fuera del puerto.
    PRECAUCIÓN:

    Para evitar daños esD en el transceptor, no toque los pines del conector al final del transceptor.
  7. Con los dedos, agarre el cuerpo del transceptor y tóquelo directamente del puerto.
  8. Cubra el transceptor con una tapa de seguridad de caucho.
  9. Si va a desconectar el cable de los dos puertos a los que está conectado, colóquelo en la bolsa antiestática o en la alfombra antiestática colocada sobre una superficie plana y estable.

El procedimiento para desconectar otros tipos de cables de conexión directa, distintos de los cables de conexión directa, es el mismo que se describe en este tema.

Conecte un cable de conexión directa

PRECAUCIÓN:

Para evitar daños esD en el transceptor, no toque los pines del conector al final del transceptor.

Asegúrese de tener una correa de conexión a tierra ESD (no proporcionada).

Nota:

Después de conectar un cable o después de cambiar la configuración del tipo de medio, espere durante 6 segundos a que la interfaz muestre los comandos operativos.
Nota:

Recomendamos que utilice solo cables comprados a Juniper Networks con su dispositivo Juniper Networks.
PRECAUCIÓN:

Si se enfrenta a un problema al ejecutar un dispositivo de Juniper Networks que utiliza un cable óptico o de terceros, el Centro de asistencia técnica de Juniper Networks (JTAC) puede ayudarlo a diagnosticar el origen del problema. Es posible que su ingeniero de JTAC le recomiende que revise el cable óptico o el cable de terceros y que lo reemplace por un cable óptico o un cable equivalente de Juniper Networks que esté calificado para el dispositivo.

Para conectar un cable de conexión directa:

  1. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa a un punto ESD de sitio.
  2. Extraiga el cable de su bolsa.
    PRECAUCIÓN:

    No deje los transceptores en los extremos del cable sin tapar, excepto cuando conecte o desconecte el cable. La tapa de seguridad de caucho mantiene los transceptores limpios y protegidos.
  3. Si el transceptor unido al cable está cubierto con una tapa de seguridad de caucho, retire la tapa. Guarda la tapa.
  4. Si el puerto del dispositivo está cubierto con una tapa de seguridad de goma, retire la tapa. Guarda la tapa. Si está intercambiando un cable en caliente, espere al menos 10 segundos después de quitar el cable del puerto antes de instalar un cable nuevo.
    PRECAUCIÓN:

    Antes de deslizar el transceptor en el puerto, asegúrese de que el transceptor esté alineado correctamente. La desalineación puede hacer que los pines se doblan, lo que hace que el cable sea inutilizable.

    No doble los cables más allá de su radio de plegado mínimo. Un arco más pequeño que unas pocas pulgadas de diámetro puede dañar los cables y causar problemas que son difíciles de diagnosticar.

    No deje que los cables se cuelguen del conector. No permita que los bucles de cables sujetados cuelguen, lo que hace que los cables se estresen en el punto de fijación.
  5. Mediante el uso de ambas manos, inserte cuidadosamente el transceptor en el puerto vacío. Los conectores deben estar frente al chasis. Deslice suavemente el transceptor hasta que esté completamente asentado (véase la Figura 3 y la Figura 4).

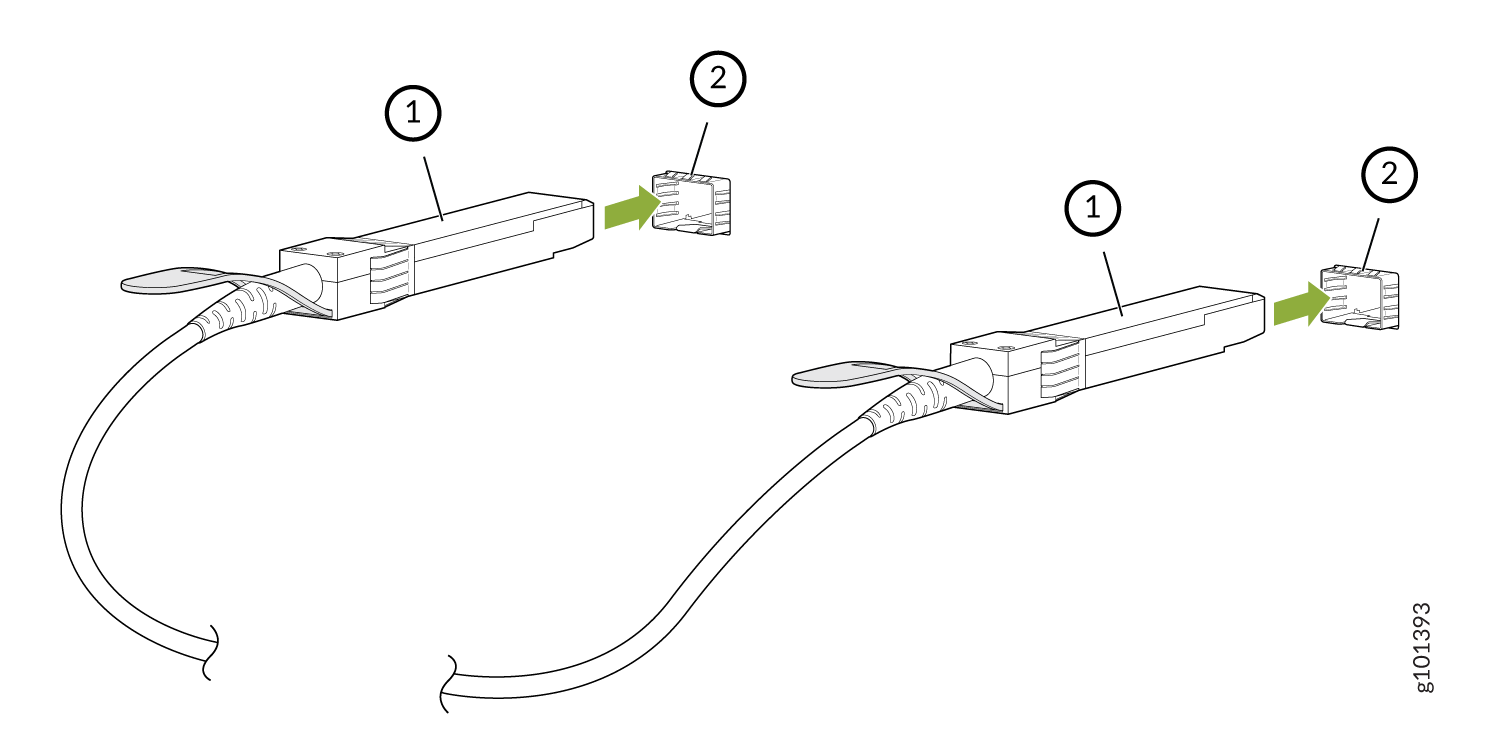

    Figura 3: Conecte un cable de conexión directa SFP28 o SFP+ Connect an SFP28 or SFP+ Direct Attach Cable
      1
    —
    Transceptor
      2
    —
    Puerto en el dispositivo

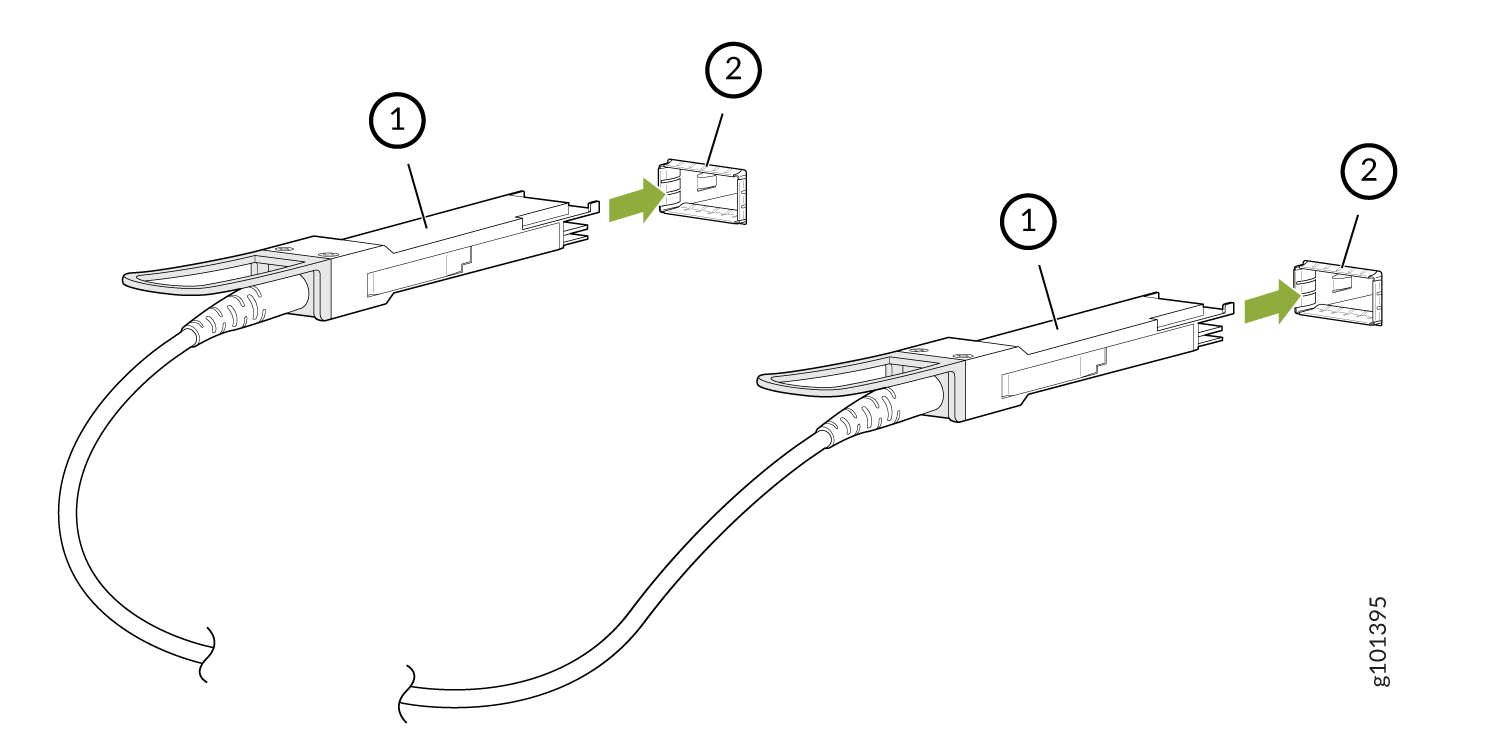

    Figura 4: Conecte un cable de conexión directa SFP28, SFP+ o QSFP-DD Connect a SFP28, SFP+, or QSFP-DD Direct Attach Cable
      1
    —
    Transceptor
      2
    —
    Puerto en el dispositivo
  6. Repita el paso 5 para todos los puertos a los que se debe conectar el cable.
  7. Asegure el cable para que no soporte su propio peso mientras cuelga del suelo. Si hay un sistema de administración de cables, organice el cable en el sistema de administración de cable para evitar que el cable se desaloje o desarrolle puntos de tensión. Coloque el exceso de cable fuera del camino en un bucle perfectamente enrollado en el sistema de administración de cables. Colocar sujetadores en el lazo ayuda a mantener su forma.

El procedimiento para conectar otros tipos de cables de conexión directa, distintos de los cables de conexión directa, es el mismo que el procedimiento descrito en este tema.
