Mantener el sistema de refrigeración EX4400

Quitar un módulo de ventilador de un conmutador EX4400

Antes de quitar un módulo de ventilador:

  • Asegúrese de que comprende cómo prevenir daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de que tiene disponibles las siguientes partes y herramientas:

    • Destornillador Número 2 Phillips (+): no se proporciona

    • Una bolsa antiestática o una alfombra antiestática, no proporcionada

    • No se proporciona una correa de conexión a tierra ESD

    • Un módulo de ventilador de reemplazo

Enviamos conmutadores EX4400 con 1+1 módulos de ventilador redundantes preinstalados en el panel trasero. Los módulos de ventilador de los conmutadores EX4400 son desmontables en caliente y una unidad reemplazable en caliente (FRU) instalada en el panel trasero del conmutador: puede quitarlos y reemplazarlos sin apagar el conmutador ni interrumpir las funciones del conmutador.

Para quitar un módulo de ventilador:

  1. Coloque la bolsa antiestática o el tapete antiestático en una superficie plana y estable.
  2. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa a un punto ESD de sitio.
  3. Afloje los tornillos cautivos del bisel frontal del módulo del ventilador mediante el destornillador.
    Advertencia:

    Para evitar lesiones, no toque el ventilador con las manos ni con ninguna herramienta mientras desliza el módulo del ventilador fuera del chasis; es posible que el ventilador siga funcionando.
  4. Agarre el asa del módulo de ventilador y tire de él firmemente para deslizar el módulo de ventilador fuera del chasis (consulte la Figura 1).

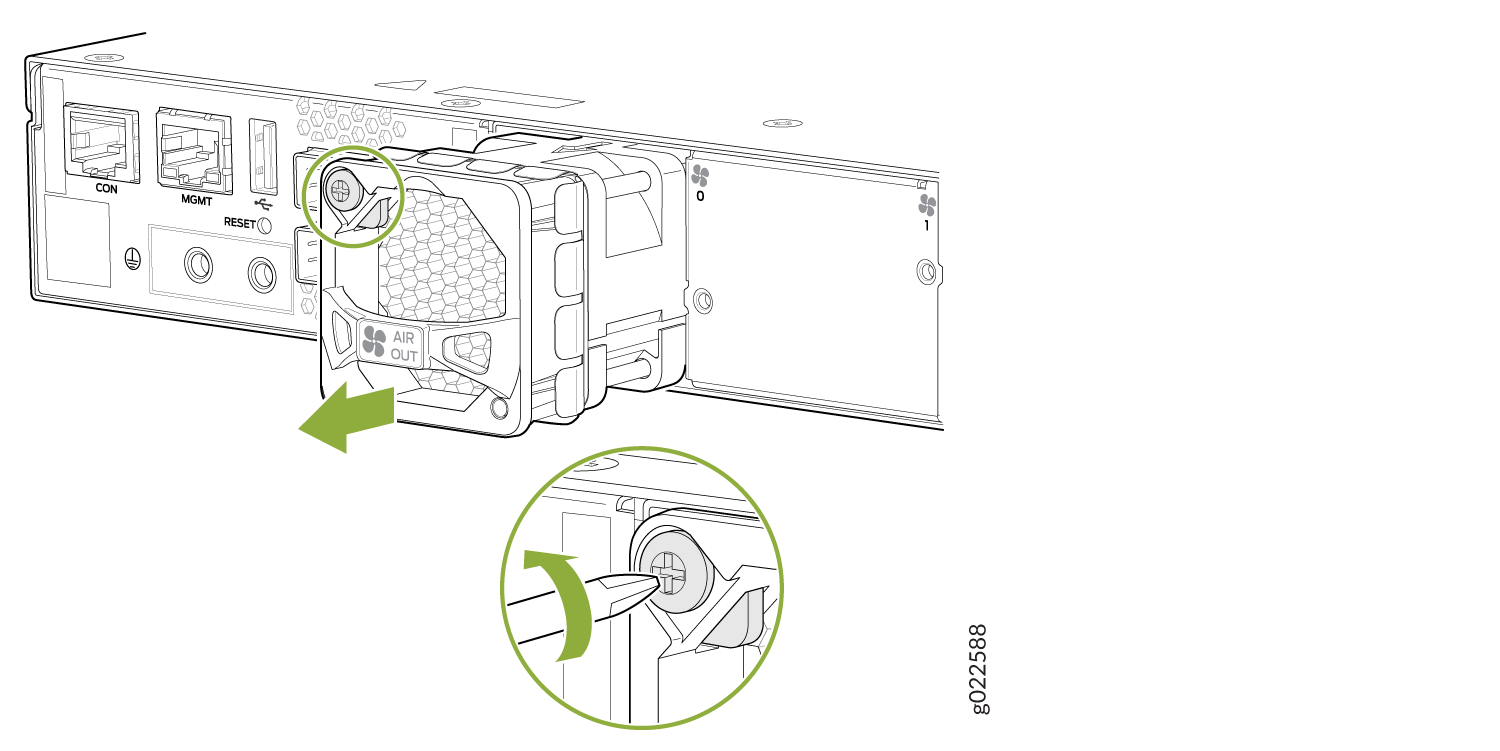

    Figura 1: Retire un módulo de ventilador del conmutador Remove a Fan Module from the EX4400 Switch EX4400
  5. Coloque el módulo del ventilador en la bolsa antiestática o en la alfombra antiestática colocada sobre una superficie plana y estable.
    PRECAUCIÓN:

    No mezclar:

    • Módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

    • Fuentes de alimentación y módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

    Si instala fuentes de alimentación o módulos de ventilador con diferentes direcciones de flujo de aire, Junos OS genera una alarma.
  6. Instale el ventilador de reemplazo.
    Nota:

    Debe instalar todos los módulos de ventilador y deben estar operativos para el funcionamiento óptimo del conmutador.

    Si el conmutador está operativo mientras está reemplazando los módulos de ventilador, debe quitar solo un módulo de ventilador a la vez. El conmutador continúa funcionando durante 60 segundos sin apagado térmico mientras reemplaza un módulo de ventilador.

Instalar un módulo de ventilador en un conmutador EX4400

Antes de instalar un módulo de ventilador en el conmutador:

  • Asegúrese de que comprende cómo prevenir daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de que tiene el módulo de ventilador correcto. Si la etiqueta en la fuente de alimentación instalada es AIR IN, debe instalar un módulo de ventilador con la etiqueta AIR IN. Si la etiqueta en la fuente de alimentación instalada es AIR OUT, debe instalar un módulo de ventilador con la etiqueta AIR OUT.

  • Asegúrese de que tiene disponibles las siguientes partes y herramientas:

    • Destornillador Número 2 Phillips (+): no se proporciona

    • No se proporciona una correa de conexión a tierra ESD

Enviamos conmutadores EX4400 con 1+1 módulos de ventilador redundantes preinstalados en el panel trasero. Los módulos de ventilador de los conmutadores EX4400 son desmontables en caliente y una unidad reemplazable en caliente (FRU) instalada en el panel trasero del conmutador: puede quitarlos y reemplazarlos sin apagar el conmutador ni interrumpir las funciones del conmutador.

PRECAUCIÓN:

No mezclar:

  • Módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

  • Fuentes de alimentación y módulos de ventilador con diferentes direcciones de flujo de aire en el mismo chasis.

Si instala fuentes de alimentación o módulos de ventilador con diferentes direcciones de flujo de aire, Junos OS genera una alarma.

Para instalar un módulo de ventilador:

  1. Envolver y sujetar un extremo de la correa esd alrededor de la muñeca desnuda y conectar el otro extremo de la correa a un punto ESD de sitio.
  2. Extraiga el módulo del ventilador de su bolsa.
  3. Sostenga el asa del módulo de ventilador con una mano y sostenga el peso del módulo con la otra mano. Coloque el módulo de ventilador en la ranura del módulo de ventilador en el panel trasero del conmutador y deslíjelo hasta que esté completamente sentado.
  4. Apriete los tornillos cautivos en el bisel frontal del módulo del ventilador mediante el destornillador (véase la figura 2.

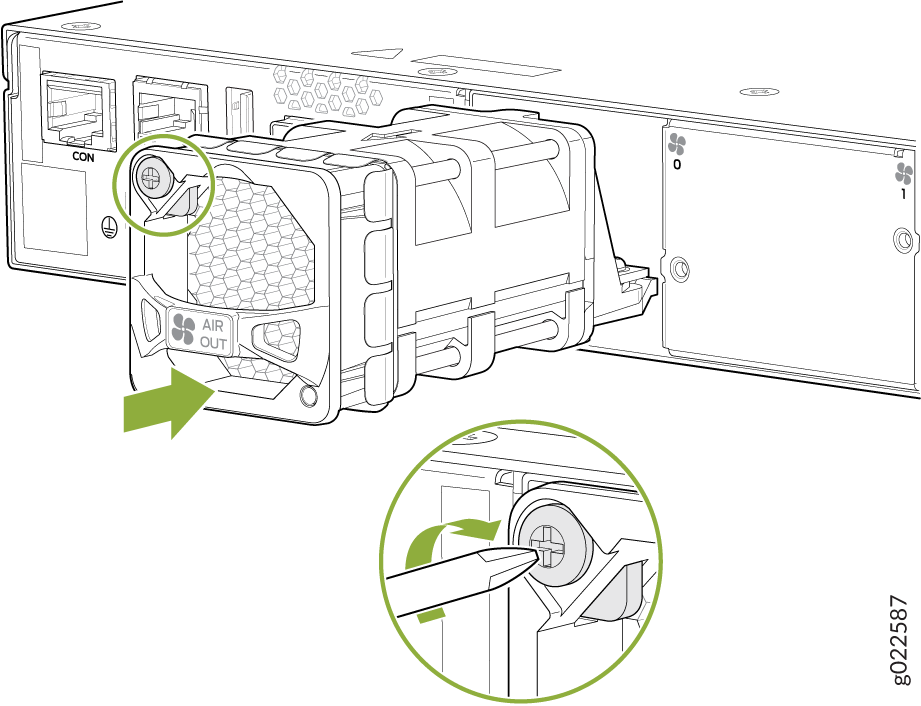

Figura 2: Instalar un módulo de ventilador en el conmutador Install a Fan Module in the EX4400 Switch EX4400
Nota:

Si tiene un contrato de servicio de Juniper J-Care, registre cualquier adición, cambio o actualización de componentes de hardware en https://www.juniper.net/customers/support/tools/updateinstallbase/. Si no lo hace, puede resultar en retrasos significativos si necesita piezas de reemplazo. Esta nota no se aplica si reemplaza componentes existentes con el mismo tipo de componente.
Nota:

Debe instalar todos los módulos de ventilador y deben estar operativos para el funcionamiento óptimo del conmutador.

El conmutador continúa funcionando durante 60 segundos sin apagado térmico mientras reemplaza un módulo de ventilador.
