Pautas y requisitos del sitio EX4300

Requisitos y especificaciones ambientales para los conmutadores de la serie EX

El interruptor debe instalarse en un bastidor o gabinete alojado en un ambiente seco, limpio, bien ventilado y con temperatura controlada.

Asegúrese de que se siguen estas pautas ambientales:

El sitio debe estar lo más libre de polvo posible, ya que el polvo puede obstruir las rejillas de ventilación y los filtros de admisión de aire, reduciendo la eficiencia del sistema de enfriamiento del interruptor.
Mantenga el flujo de aire ambiente para el funcionamiento normal del interruptor. Si el flujo de aire está bloqueado o restringido, o si el aire de admisión está demasiado caliente, el interruptor podría sobrecalentarse, lo que provocaría que el monitor de temperatura del interruptor apagara el interruptor para proteger los componentes de hardware.

La Tabla 1 proporciona las condiciones ambientales requeridas para el funcionamiento normal del interruptor.

Tabla 1: Tolerancias ambientales del conmutador de la serie EX
Conmutador o dispositivo	Tolerancia al medio ambiente
Conmutador o dispositivo	Altitud	Humedad relativa	Temperatura	Sísmico
EX2200-C	Sin degradación del rendimiento hasta 5,000 pies (1524 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Operación normal garantizada en el rango de temperatura de 32 ° F (0 ° C) a 104 ° F (40 ° C) a altitudes de hasta 5,000 pies (1,524 m). Para obtener información acerca de los transceptores SFP de temperatura extendida admitidos en conmutadores EX2200, consulte Transceptores enchufables compatibles con conmutadores EX2200.	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX2200 (excepto conmutadores EX2200-C)	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX2300-C	Sin degradación del rendimiento hasta 5,000 pies (1524 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX2300 (excepto conmutadores EX2300-C)	Sin degradación de rendimiento de hasta 13,000 pies (3962 metros) a 104 ° F (40 ° C) según GR-63	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX3200	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX3300	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX3400	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX4100	Sin degradación del rendimiento hasta 5,000 pies (1524 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX4200	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX4300	Conmutadores EX4300, excepto el modelo EX4300-48MP: sin degradación del rendimiento de hasta 10 000 pies (3048 metros) Modelo EX4300-48MP: sin degradación de rendimiento de hasta 6,000 pies (1829 metros)	Conmutadores EX4300, excepto el modelo EX4300-48MP: funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación) Modelo EX4300-48MP: funcionamiento normal garantizado en el rango de humedad relativa del 5 % al 90 % (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX4400	Sin degradación del rendimiento hasta 6,000 pies (1829 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 90% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX4500	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX4550	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Conmutadores EX4550-32F: funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C) Conmutadores EX4550-32T: el funcionamiento normal está garantizado en el rango de temperatura de 32 °F a 104 °F (40 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX4600	Sin degradación de rendimiento a 6,562 pies (2000 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 5% al 90%, sin condensación Operación a corto plazo garantizada en el rango de humedad relativa 5% a 93%, sin condensación Nota: Como se define en NEBS GR-63-CORE, Número 4, los eventos a corto plazo pueden durar hasta 96 horas, pero no más de 15 días por año.	Funcionamiento normal garantizado en el rango de temperatura de 32 °F (0 °C) a 113 °F (45 °C) Temperatura de almacenamiento no operativa en el contenedor de envío: – 40 °F (–40 °C) a 158 °F (70 °C)	Cumple con los requisitos de terremoto de la Zona 4 según NEBS GR-63-CORE, Número 4.
EX4650	Sin degradación de rendimiento a 6,000 pies (1829 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (condensación)	El funcionamiento normal está garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX6210	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	El funcionamiento normal está garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX8208	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	El funcionamiento normal está garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX8216	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	El funcionamiento normal está garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.
EX9204	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 5% al 90% (sin condensación)	El funcionamiento normal está garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C) Temperatura de almacenamiento no operativa en el contenedor de envío: – 40 °F (-40 °C) a 158 °F (70 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63.
EX9208	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 5% al 90% (sin condensación)	El funcionamiento normal está garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C) Temperatura de almacenamiento no operativa en el contenedor de envío: – 40 °F (-40 °C) a 158 °F (70 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63.
EX9214	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 5% al 90% (sin condensación)	El funcionamiento normal está garantizado en el rango de temperatura de 32 °F (0 °C) a 104 °F (40 °C) Temperatura de almacenamiento no operativa en el contenedor de envío: – 40 °F (–40 °C) a 158 °F (70 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63.
EX9251	Sin degradación del rendimiento hasta 10.000 pies (3048 m)	Funcionamiento normal garantizado en un rango de humedad relativa del 5% al 90%, sin condensación	Funcionamiento normal garantizado en un rango de temperatura de 32° F (0 ° C) a 104 ° F (40 ° C) Temperatura de almacenamiento no operativa en el contenedor de envío: – 40 °F (-40 °C) a 158 °F (70 °C)	Cumple con los requisitos de terremotos de la Zona 4 de Telcordia Technologies
XRE200	Sin degradación del rendimiento hasta 10,000 pies (3048 metros)	Funcionamiento normal garantizado en el rango de humedad relativa del 10% al 85% (sin condensación)	Funcionamiento normal garantizado en el rango de temperatura de 41 °F (5 °C) a 104 °F (40 °C)	Cumple con los requisitos de terremoto de la Zona 4 según GR-63, Número 4.

Nota:

Instale los interruptores de la serie EX solo en áreas restringidas, como salas de equipos dedicadas y armarios para equipos, de conformidad con los artículos 110-16, 110-17 y 110-18 del Código Eléctrico Nacional, ANSI/NFPA 70.

Lineamientos generales del sitio

El funcionamiento eficiente de los dispositivos requiere una planificación y un mantenimiento adecuados del sitio. También requiere un diseño adecuado del equipo, bastidor o gabinete y armario de cableado.

Para planificar y crear un entorno operativo aceptable para su dispositivo y evitar fallas en los equipos causadas por el entorno:

Mantenga el área alrededor del chasis libre de polvo y material conductor, como escamas de metal.
Siga las pautas de flujo de aire prescritas para asegurarse de que el sistema de enfriamiento funcione correctamente. Asegúrese de que el escape de otros equipos no sople en las rejillas de ventilación del dispositivo.
Siga los procedimientos prescritos de prevención de descargas electrostáticas (ESD) para evitar dañar el equipo. La descarga estática puede hacer que los componentes fallen completa o intermitentemente con el tiempo.
Instale el dispositivo en un área segura para que solo el personal autorizado pueda acceder al dispositivo.

Pautas de cableado eléctrico del sitio

La Tabla 2 describe los factores que debe considerar al planificar el cableado eléctrico en su sitio.

Advertencia:

Debe proporcionar un entorno debidamente conectado a tierra y blindado y usar dispositivos eléctricos de supresión de sobretensiones.

AvertissementVous devez établir un environnement protégé et convenablement mis à la terre et utiliser des dispositifs de parasurtension.

Tabla 2: Pautas de cableado eléctrico del sitio
Factor de cableado del sitio	Directrices
Limitaciones de señalización	Si su sitio experimenta alguno de los siguientes problemas, consulte a expertos en supresión y blindaje de sobretensiones eléctricas: Interferencia de radiofrecuencia (RFI) debido a cables instalados incorrectamente Daños causados por rayos que se producen cuando los cables exceden las distancias recomendadas o pasan entre edificios Pulsos electromagnéticos (EMP) causados por rayos que dañan conductores sin blindaje y dispositivos electrónicos
Interferencia de radiofrecuencia	Para reducir o eliminar la RFI del cableado de su sitio, haga lo siguiente: Utilice un cable de par trenzado con una buena distribución de conductores de puesta a tierra. Para superar las distancias recomendadas, utilice un cable de par trenzado de alta calidad con un conductor de tierra para cada señal de datos, cuando corresponda.
Compatibilidad electromagnética	Si su sitio es susceptible a problemas con la compatibilidad electromagnética (EMC), particularmente de rayos o transmisores de radio, busque asesoramiento experto. Las fuentes fuertes de interferencia electromagnética (EMI) pueden causar: Destrucción de los controladores y receptores de señal en el dispositivo. Riesgos eléctricos como resultado de sobretensiones conducidas sobre las líneas hacia el equipo.

Requisitos del bastidor

Puede montar el dispositivo en bastidores de dos postes o en bastidores de cuatro postes.

Requisitos de bastidor	Directrices
Tipo de bastidor	Una U es la unidad de bastidor estándar definida por la Electronic Components Industry Association (ECIA) (http://www.ecianow.org). Puede montar el dispositivo en un bastidor que proporcione orificios de soporte o patrones de orificios espaciados en incrementos de 1U (1,75 pulg. o 4,45 cm) y que cumpla los requisitos de tamaño y resistencia para soportar el peso.
Espaciado entre orificios del soporte de montaje	Los orificios en los soportes de montaje están espaciados a 1U (1,75 pulgadas o 4,45 cm) para que el dispositivo se pueda montar en cualquier bastidor que proporcione orificios espaciados a esa distancia.
Tamaño y resistencia del rack	Asegúrese de que: El rack cumple con los estándares de tamaño y resistencia de un 19-in. rack tal como lo define la ECIA (http://www.ecianow.org). Los rieles del rack están lo suficientemente espaciados como para acomodar las dimensiones externas del chasis del dispositivo. Asegúrese también de que los bordes exteriores de los soportes de montaje delanteros extiendan el ancho del chasis a 19 pulgadas. (48,2 cm). El bastidor es lo suficientemente fuerte como para soportar el peso del dispositivo. El espaciado de los rieles y los bastidores adyacentes proporciona un espacio libre adecuado alrededor del dispositivo y el bastidor.
Conexión de rack a la estructura del edificio	Asegure el bastidor a la estructura del edificio. Si su área geográfica es propensa a terremotos, asegure el bastidor al suelo. Asegure el bastidor a los soportes del techo, así como a los soportes de pared o piso para una máxima estabilidad.

Requisitos del gabinete

Puede montar el dispositivo en un gabinete que contenga una entrada de 19. rejilla.

Requisitos del gabinete	Directrices
Tamaño y espacio libre del gabinete	El tamaño mínimo del gabinete es de 27.7 pulgadas (70.35 cm) entre la puerta delantera del gabinete y la pared posterior del gabinete. Se recomienda tener un espacio libre mínimo de 6 pulgadas desde la puerta frontal del gabinete y el panel frontal del interruptor y un espacio libre mínimo de 6 pulgadas desde la pared trasera del gabinete y el panel trasero del interruptor. Los gabinetes grandes mejoran el flujo de aire y reducen las posibilidades de sobrecalentamiento. Los bordes exteriores de los soportes de montaje delanteros extienden el ancho del chasis a 19 pulgadas. (48,2 cm).
Requisitos de flujo de aire del gabinete	Cuando monte el dispositivo en un gabinete, asegúrese de que la ventilación a través del gabinete sea suficiente para evitar el sobrecalentamiento, de la siguiente manera: Asegúrese de que haya un suministro de aire frío adecuado para disipar la salida térmica del dispositivo o dispositivos. Asegúrese de que el escape de aire caliente del chasis salga del gabinete sin recircular en el dispositivo. Un gabinete abierto (sin tapa ni puertas) que emplea la extracción de aire caliente de la parte superior garantiza el mejor flujo de aire a través del chasis. Si el gabinete contiene una parte superior o puertas, las perforaciones en estos elementos ayudan a eliminar el escape de aire caliente. Instale el dispositivo en el gabinete de una manera que maximice el espacio abierto en el lado del chasis que tiene el escape de aire caliente. Enrute y asegure todos los cables para minimizar el bloqueo del flujo de aire hacia y desde el chasis. Asegúrese de que el espaciado de los rieles y los gabinetes adyacentes sea tal que exista un espacio libre adecuado alrededor del dispositivo y el gabinete. Un gabinete más grande que el mínimo requerido proporciona un mejor flujo de aire y reduce la posibilidad de sobrecalentamiento.

Requisitos del gabinete

Directrices

Tamaño y espacio libre del gabinete

El tamaño mínimo del gabinete es de 27.7 pulgadas (70.35 cm) entre la puerta delantera del gabinete y la pared posterior del gabinete. Se recomienda tener un espacio libre mínimo de 6 pulgadas desde la puerta frontal del gabinete y el panel frontal del interruptor y un espacio libre mínimo de 6 pulgadas desde la pared trasera del gabinete y el panel trasero del interruptor. Los gabinetes grandes mejoran el flujo de aire y reducen las posibilidades de sobrecalentamiento.
Los bordes exteriores de los soportes de montaje delanteros extienden el ancho del chasis a 19 pulgadas. (48,2 cm).

Requisitos de flujo de aire del gabinete

Cuando monte el dispositivo en un gabinete, asegúrese de que la ventilación a través del gabinete sea suficiente para evitar el sobrecalentamiento, de la siguiente manera:

Asegúrese de que haya un suministro de aire frío adecuado para disipar la salida térmica del dispositivo o dispositivos.
Asegúrese de que el escape de aire caliente del chasis salga del gabinete sin recircular en el dispositivo. Un gabinete abierto (sin tapa ni puertas) que emplea la extracción de aire caliente de la parte superior garantiza el mejor flujo de aire a través del chasis. Si el gabinete contiene una parte superior o puertas, las perforaciones en estos elementos ayudan a eliminar el escape de aire caliente.
Instale el dispositivo en el gabinete de una manera que maximice el espacio abierto en el lado del chasis que tiene el escape de aire caliente.
Enrute y asegure todos los cables para minimizar el bloqueo del flujo de aire hacia y desde el chasis.
Asegúrese de que el espaciado de los rieles y los gabinetes adyacentes sea tal que exista un espacio libre adecuado alrededor del dispositivo y el gabinete.
Un gabinete más grande que el mínimo requerido proporciona un mejor flujo de aire y reduce la posibilidad de sobrecalentamiento.

Requisitos de espacio libre para el mantenimiento del flujo de aire y del hardware para conmutadores EX4300

Cuando planifique el sitio para instalar un conmutador EX4300, debe asegurarse de que haya suficiente espacio libre alrededor del conmutador.

Cumpla con estos requisitos de autorización:

Para que el sistema de refrigeración funcione correctamente, el flujo de aire alrededor del chasis debe ser ilimitado. Consulte las Figuras 1, 2 y 3 como referencia.

Figura 1: Flujo de aire de adelante hacia atrás en conmutadores EX4300 de 24 y 48 puertos

Figura 2: Flujo de aire de adelante hacia atrás en conmutadores EX4300 de 32 puertos

Figura 3: Flujo de aire de atrás hacia adelante en conmutadores EX4300 de 24 y 48 puertos
Si está montando el interruptor en un bastidor o gabinete junto con otro equipo, asegúrese de que el escape de otros equipos no sople en las rejillas de ventilación del chasis.
Deje al menos 6 pulgadas. (15,2 cm) de espacio libre delante y detrás del chasis para el flujo de aire.
Deje al menos 6 pulgadas. (15,2 cm) de espacio libre a la izquierda del chasis para instalar la lengüeta de puesta a tierra.
Deje al menos 24 pulgadas. (61 cm) espacio libre delante y detrás del interruptor para que el personal de servicio retire e instale los componentes de hardware. Consulte las Figuras 4, 5 y 6.

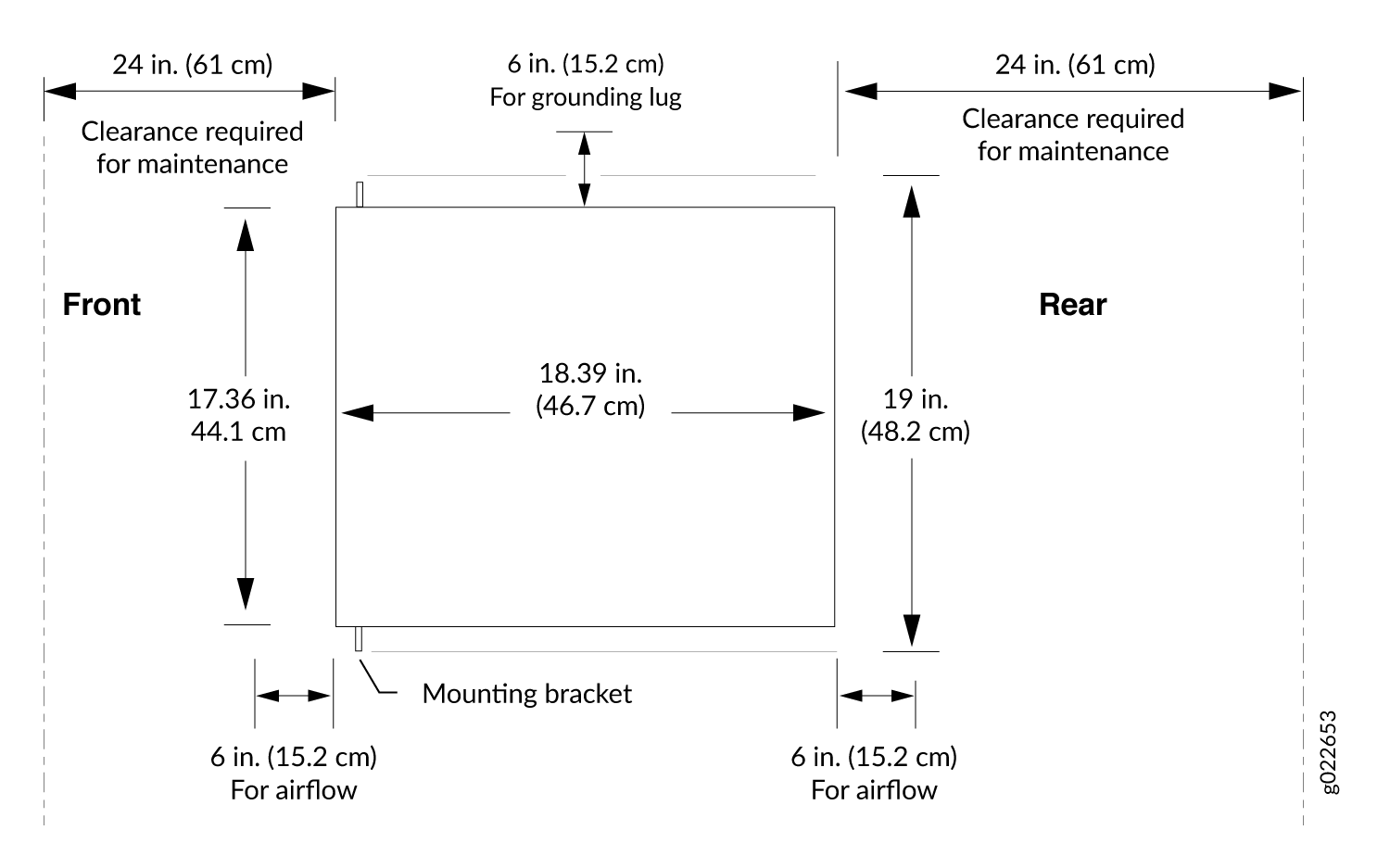

Figura 4: Requisitos de espacio libre para el flujo de aire y el mantenimiento del hardware para conmutadores EX4300, excepto los conmutadores EX4300-32F y EX4300-48MP

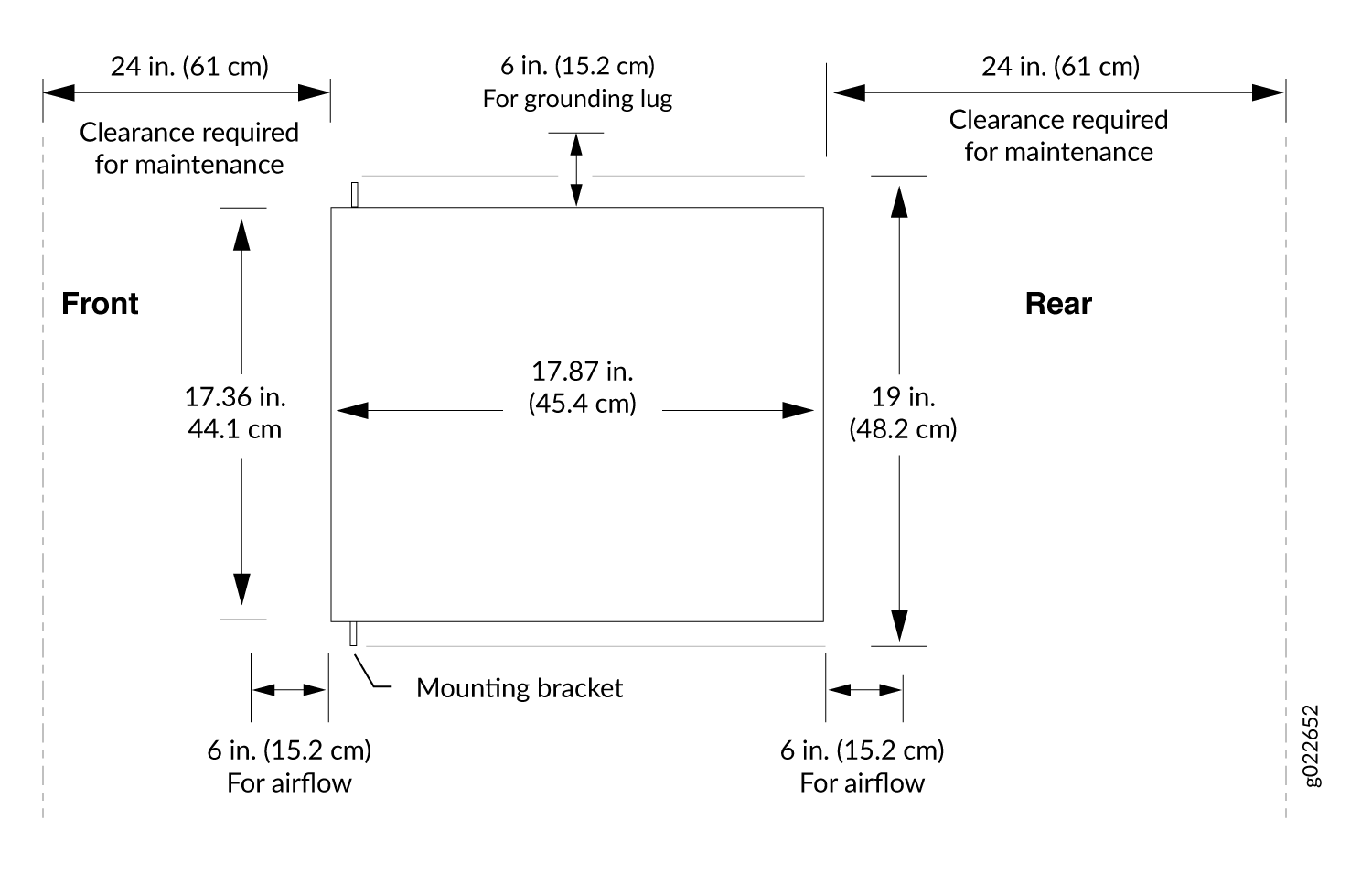

Figura 5: Requisitos de espacio libre para el flujo de aire y mantenimiento del hardware para conmutadores EX4300-32F

Figura 6: Requisitos de espacio libre para el flujo de aire y mantenimiento del hardware para conmutadores EX4300-48MP
