Chasis ACX7509

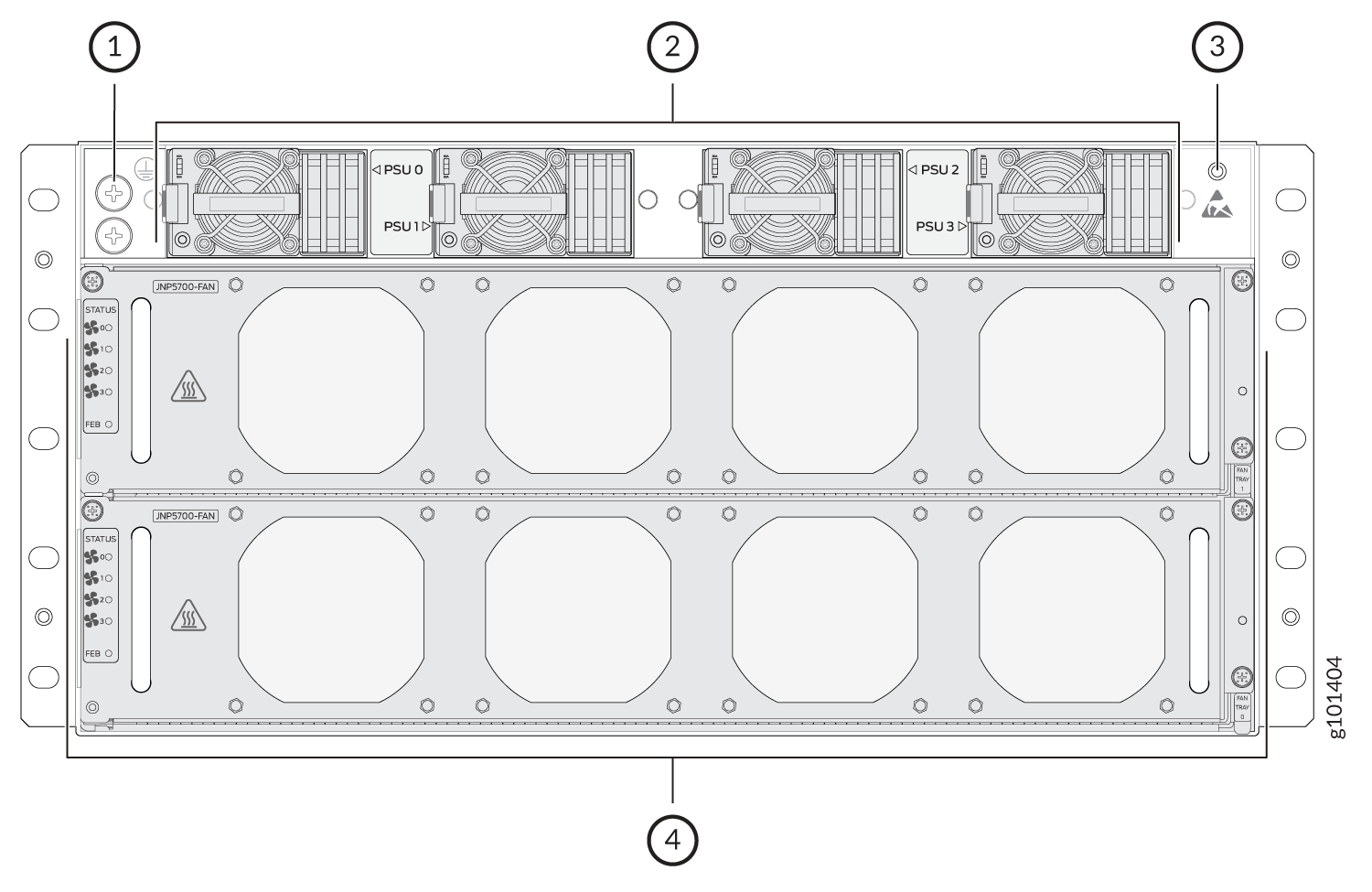

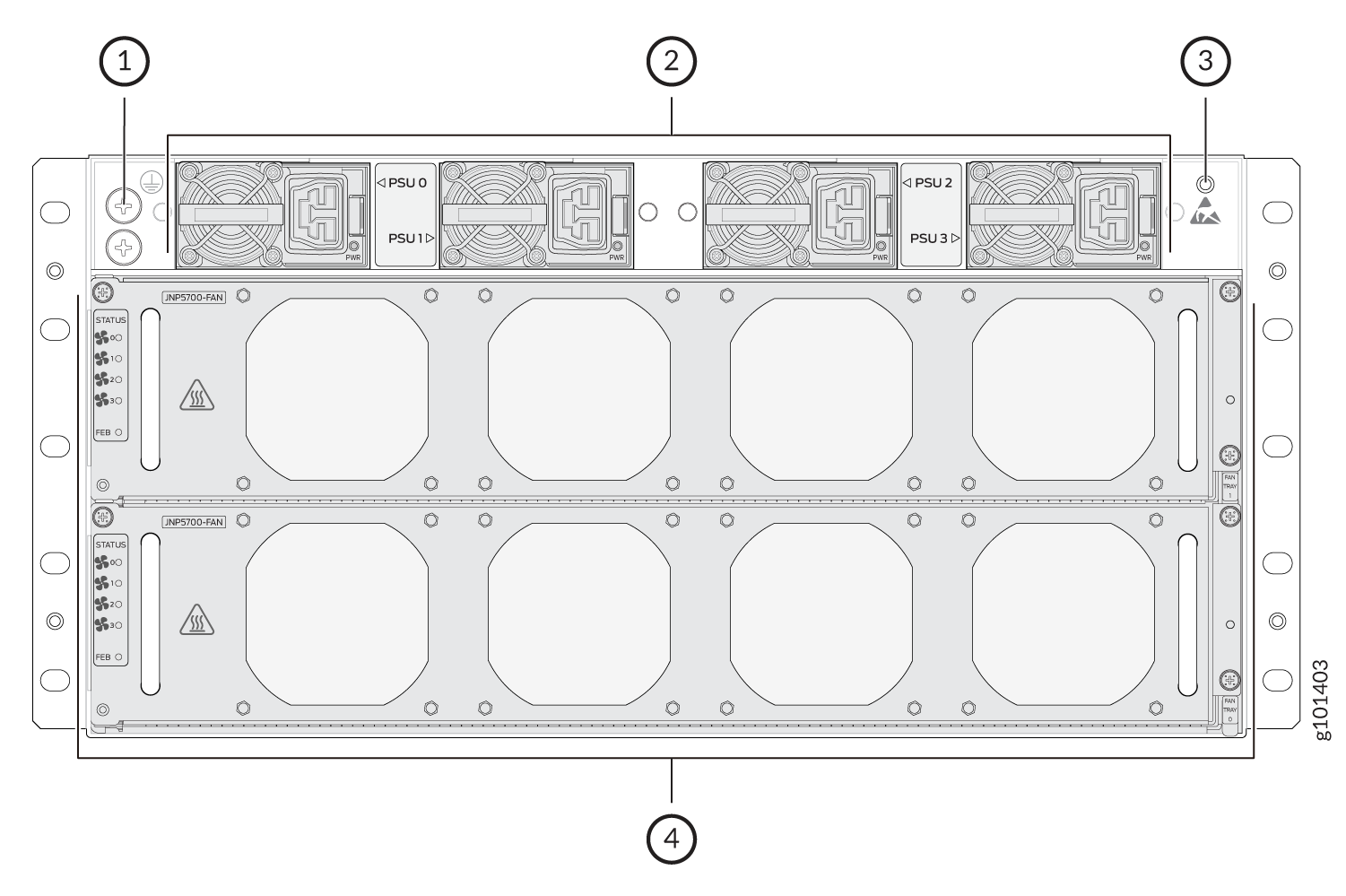

El chasis del enrutador es una estructura de hoja de metal rígida que alberga todos los demás componentes (consulte la figura 1, la figura 2 y la figura 3). El chasis se adapta a armarios cerrados estándar de 800 mm (o más grandes), bastidores de equipos de 19 in. o bastidores de trama abierta de telecomunicaciones. Puede instalar hasta cinco enrutadores en un rack estándar (48 U) si el bastidor puede soportar su peso combinado, que puede ser mayor que 1100 lb (500 kg). Consulte Especificaciones físicas de ACX7509 para conocer las especificaciones físicas del enrutador ACX7509.

PRECAUCIÓN:

Antes de quitar o instalar componentes de un enrutador, conecte una correa ESD a un punto ESD y coloque el otro extremo de la correa alrededor de la muñeca sin pelar. Si no se usa una correa ESD, el enrutador puede sufrir daños.

Advertencia:

Debe conectar el enrutador a un suelo terrestre antes de encenderlo y durante el funcionamiento normal.

Consulte la Tabla 1, que resume las especificaciones físicas del chasis del enrutador y sus componentes.

El ACX7509 es un chasis modular de 5U y con el sistema de administración de cable es de 6U.

Tabla 1: Especificaciones físicas de componentes y chasis del enrutador ACX7509

Descripción	Peso	Altura	Ancho	Profundidad
Chasis	Chasis (chapa y plano medio) - 50,26 lb (22,8 kg)	8,75 in. (22,2 cm)	19 in. (48,2 cm)	23,62 in. (60 cm)
	Chasis completamente cargado (con el sistema de administración de cable) - 175 lb (79,5 kg)	10,51 in. (26,7 cm), con el sistema de gestión de cable	19 in. (48,2 cm)	31,49 in. (80 cm), con el sistema de gestión de cable
ACX7509-RCB - Tarjeta de enrutamiento y control (RCB)	2,64 lbs (1,2 kg)	1,22 in. (3,1 cm)	8,42 in. (21,4 cm)	9,25 in. (23,5 cm)
ACX7509-FEB - Placas de motor de reenvío (FEB)	14,5 lbs (6,6 kg)	3,3 in. (8,4 cm)	17,20 in. (43,7 cm)	11,06 in. (28,1 cm)
JNP-FPC-16C	4,4 lbs (2 kg)	1,77 in. (4,5 cm)	7,08 in. (18 cm)	10,15 in. (25,8 cm)
JNP-FPC-20Y	4,4 lbs (2 kg)	1,77 in. (4,5 cm)	7,08 in. (18 cm)	10,15 in. (25,8 cm)
JNP-FPC-4CD	4,4 lbs (2 kg)	1,77 in. (4,5 cm)	7,08 in. (18 cm)	10,15 in. (25,8 cm)
Fuente de alimentación AC	3,3 lbs (1,5 kg)	1,73 in. (4,4 cm)	2,91 in. (7,4 cm)	12,40 in. (31,5 cm)
Fuente de alimentación de CC	3,3 lbs (1,5 kg)	1,73 in. (4,4 cm)	2,91 in. (7,4 cm)	13,11 in. (33,3 cm)
Bandeja de ventilador	7 lbs (3,2 kg)	3,34 in. (8,5 cm)	5,35 in. (13,6 cm)	17,32 in. (44 cm)

El plano medio se encuentra en la parte trasera del chasis y forma la parte trasera de la jaula de la tarjeta. Instalar las tarjetas de enrutamiento y control (RCB) y los concentradores de PIC flexibles (FPC) en el plano medio desde la parte frontal del chasis. Instalar las placas de motor de reenvío (FEB), las unidades de fuente de alimentación y las bandejas de ventilador en el plano medio desde la parte posterior del chasis.

El plano medio realiza las siguientes funciones principales:

• Distribución de energía: las fuentes de alimentación se conectan al plano medio, que distribuye la energía a todos los componentes del enrutador.

• Proporciona una ruta de señal: el plano medio proporciona la ruta de señal a las FPC, RCB, FEB y otros componentes del sistema para el monitoreo y el control del sistema.

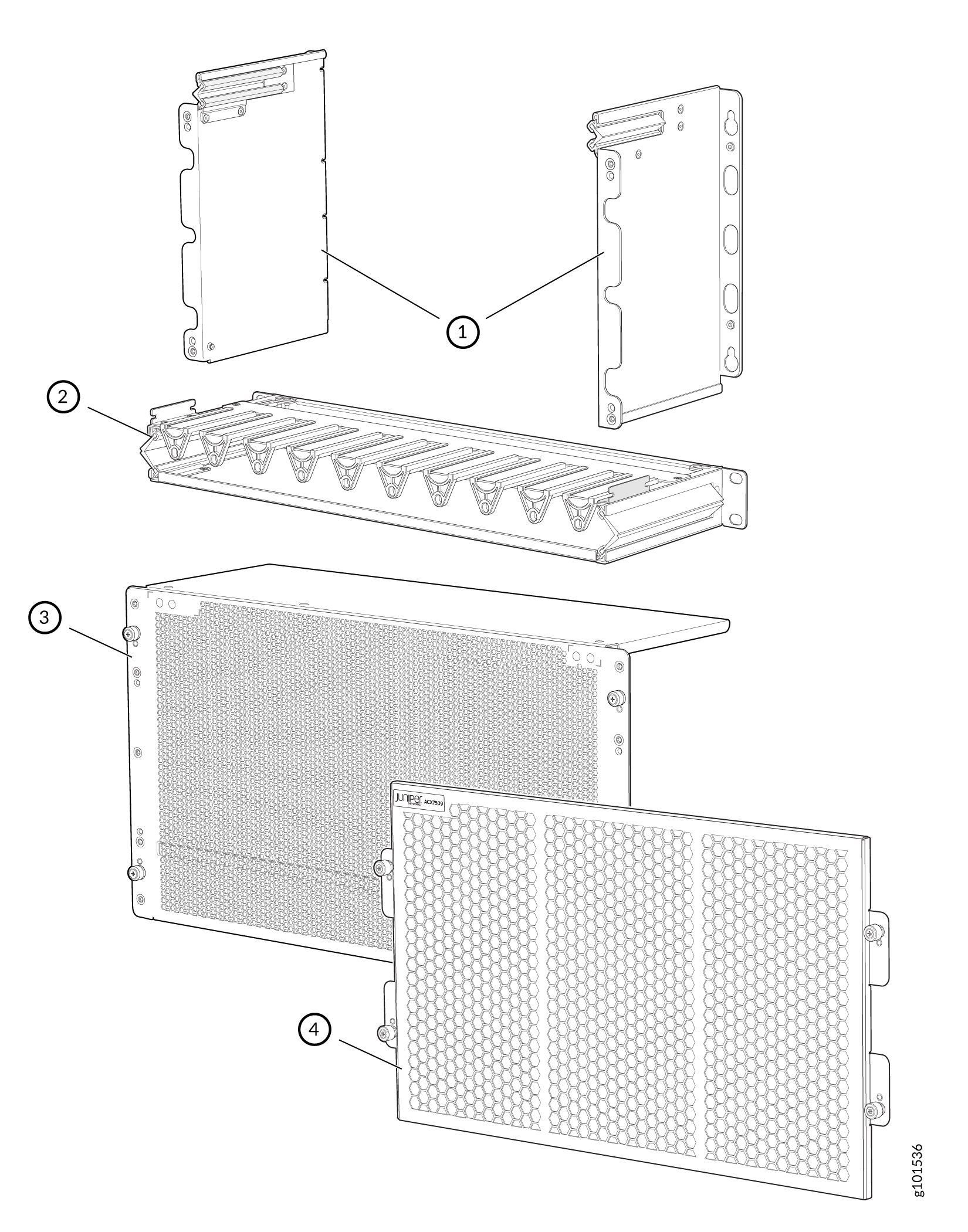

Los enrutadores ACX7509 son compatibles con el sistema de administración de cable. Se puede utilizar para configuraciones ACX7509-BASE y ACX7509-PREMIUM.

En el caso de los enrutadores ACX7509, puede utilizar el sistema de administración de cable para organizar, admitir y proporcionar alivio de tensión para los cables conectados a las tarjetas de enrutamiento y control (RCB) y a los concentradores de PIC flexibles (FPC). El sistema de administración de cables le ayuda a maximizar el flujo de aire a través del chasis mediante el uso de lazos de cable o tiras para organizar el cableado.

Nota:

Debe adjuntar necesariamente el sistema de administrador de cable cuando instale siete o más tarjetas de línea del mismo modelo.
