Conecte tierra a ACX7509 enrutadores

Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento correcto, debe conectar el enrutador ACX7509 a tierra antes de conectarlo a la alimentación.

Debe instalar el enrutador ACX7509 en una ubicación de acceso restringido y asegurarse de que el chasis esté siempre conectado a tierra correctamente. El enrutador ACX7509 tiene un terminal de conexión a tierra protector de dos orificios en el chasis. Utilice siempre esta conexión a tierra para conectar a tierra el chasis. Para los sistemas alimentados por CA, debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de orejeta de conexión a tierra de dos orificios. Este sistema probado cumple o supera todos los requisitos reglamentarios de compatibilidad electromagnética (EMC) aplicables con el terminal de conexión a tierra protector de dos orificios.

Antes de conectar una toma a tierra al terminal de conexión a tierra de protección de un enrutador ACX7509, asegúrese de que un electricista con licencia haya conectado una lengüeta de conexión a tierra adecuada al cable de puesta a tierra.

PRECAUCIÓN:

El uso de un cable de conexión a tierra con una lengüeta conectada incorrectamente puede dañar el enrutador ACX7509.

Nota:

Un chasis de enrutador de ACX7509 alimentado por CA obtiene conexión a tierra adicional cuando conecta la fuente de alimentación a una toma de corriente de CA conectada a tierra mediante un cable de alimentación de CA adecuado para su ubicación geográfica.

Antes de conectar el enrutador a tierra, asegúrese de tener disponibles las siguientes piezas y herramientas:

Una correa de conexión a tierra para descarga electrostática (ESD) (provista).
Orejeta terminal de puesta a tierra protectora (incluida).
Cable de conexión a tierra para el enrutador: el cable de conexión a tierra debe ser de 4 AWG (21,2 mm²), el cable trenzado debe tener una clasificación de 90 °C o según el código eléctrico local.
Orejeta de conexión a tierra para el cable de conexión a tierra (no incluida): este soporte se conecta a la esquina inferior izquierda del chasis del enrutador junto a la fuente de alimentación inferior, lo que proporciona un terminal de conexión a tierra protector para el enrutador. La orejeta de conexión a tierra requerida es un Panduit LCD6-14A-L o equivalente.
Un destornillador Phillips (no incluido) para apretar los dos tornillos que están montados en el chasis.

Las terminales Panduit LCD4-14A-L, o equivalente, están dimensionadas para cables de fuente de alimentación de 4 AWG (21,1 mm2). El cable trenzado de 4 AWG (21,1 mm²) debe tener una clasificación de 90 °C o según el código eléctrico local. Le recomendamos que instale aislamiento de tubos termorretráctiles alrededor de la sección engarzada de los cables de alimentación y las orejetas.

Para conectar a tierra el enrutador ACX7509:

Verifique que un electricista con licencia haya conectado la lengüeta del cable provista con el enrutador al cable de conexión a tierra.
Asegúrese de que todas las superficies de conexión a tierra estén limpias y brillantes antes de realizar las conexiones a tierra.
Conecte el cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está montado el enrutador.

Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a uno de los puntos ESD del chasis. Consulte la figura 1.

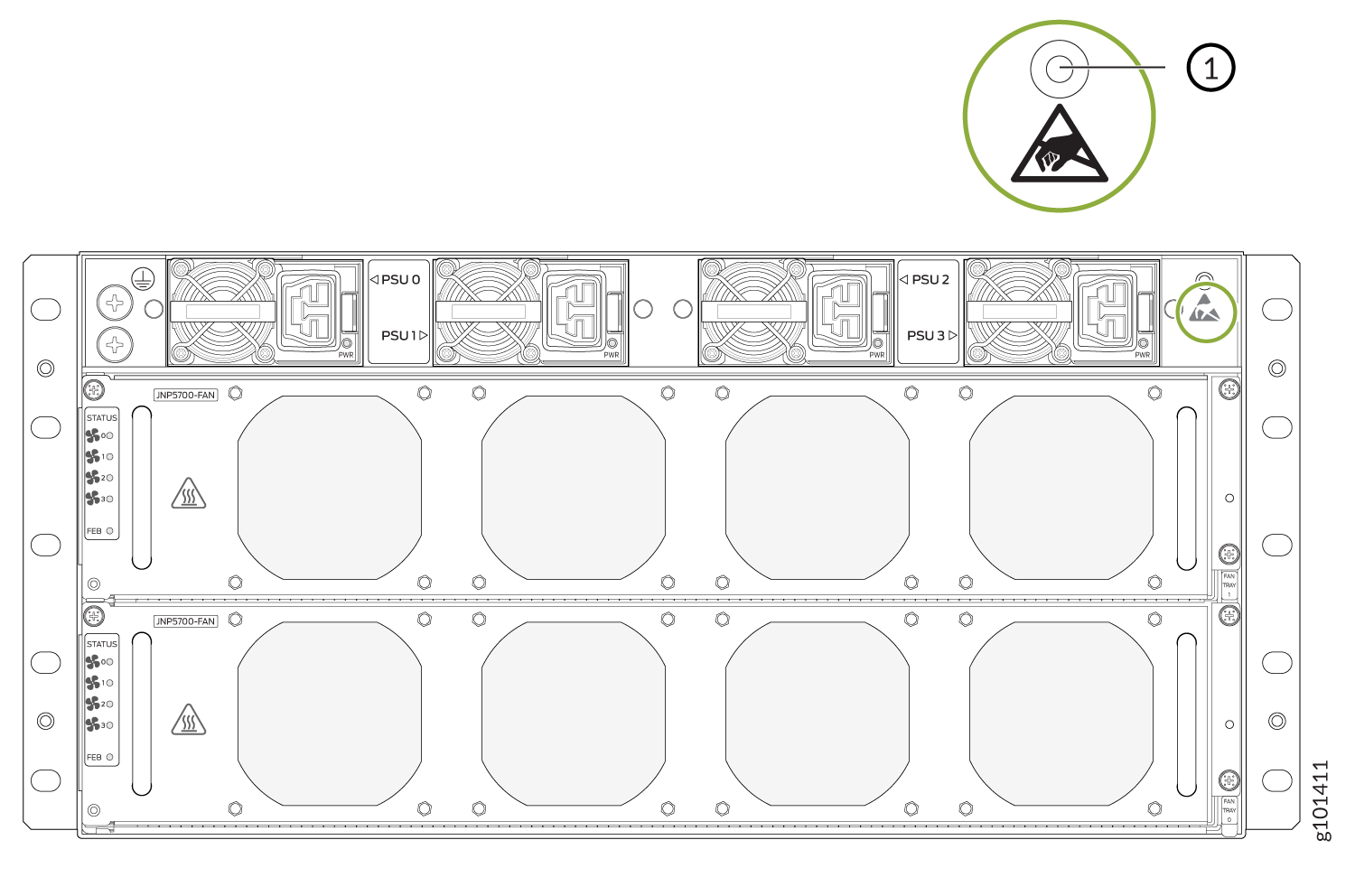

Figura 1: Punto ESD en la parte posterior del chasis ESD Point on the Rear of the Chassis

—

Punto ESD

Retire los dos tornillos M6 con arandelas acopladas en el chasis con un destornillador Phillips.
Coloque la lengüeta y el cable de conexión a tierra del chasis sobre los orificios de los tornillos con la conexión del cable apuntando hacia la izquierda.
Coloque los dos tornillos con arandelas conectadas sobre la lengüeta de conexión a tierra y el cable de conexión a tierra.
Asegure la orejeta del cable de conexión a tierra con los tornillos M6 unidos con arandelas. Consulte Conectar tierra a ACX7509 enrutadores

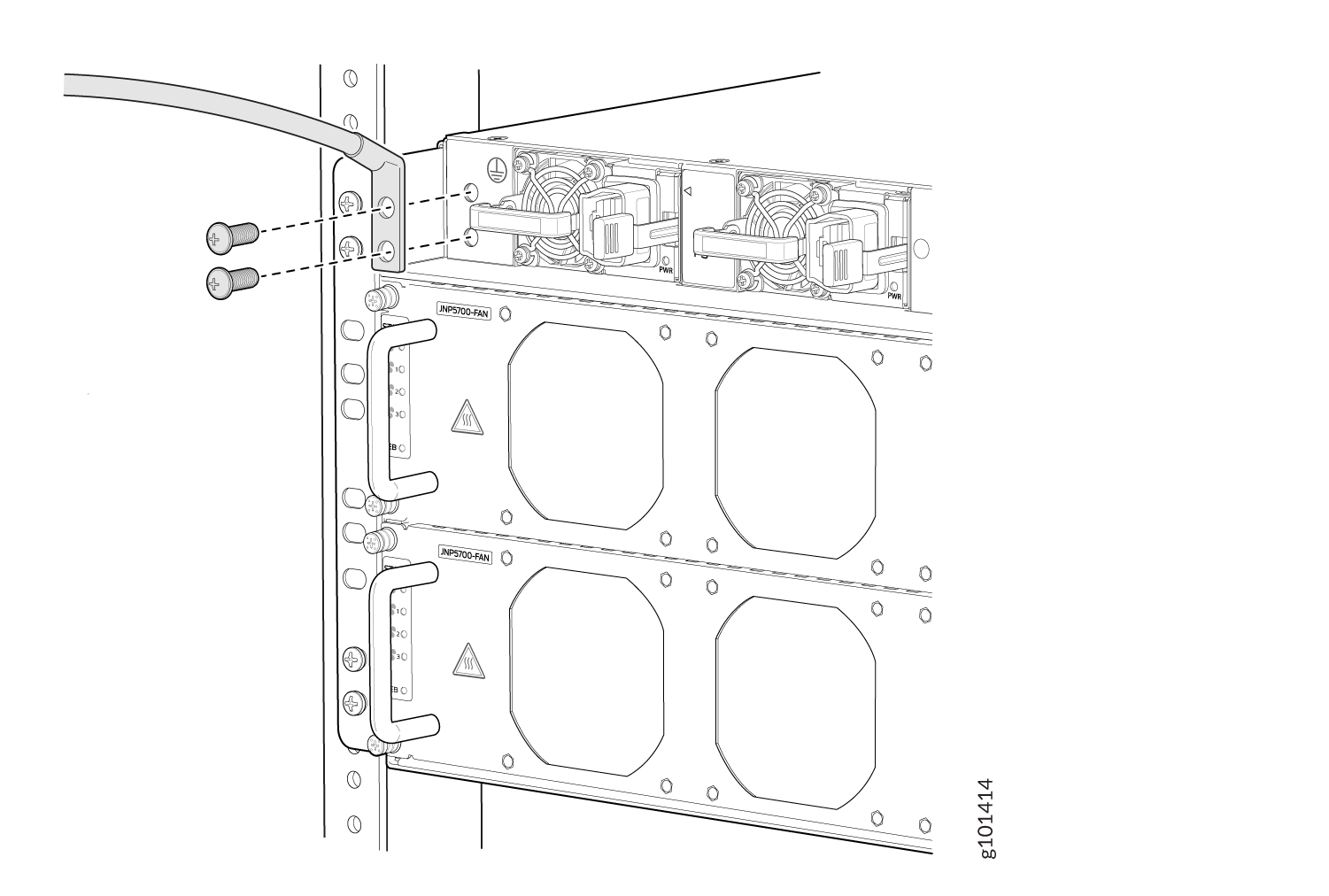

Figura 2: Conecte un cable de conexión a tierra al enrutador ACX7509
Verifique que el cable de conexión a tierra no toque ni bloquee el acceso a los componentes del enrutador, y asegúrese de que no se arrastra por el piso donde las personas podrían tropezar con él.
