ACX7348 Mantenimiento flexible del concentrador PIC

RESUMEN Aprenda a quitar y reinstalar los concentradores PIC flexibles (FPC).

El enrutador ACX7348 tiene un concentrador PIC flexible (FPC) fijo y dos FPC conectables. El ACX7K3-FPC-2CD4C y el ACX7K3-FPC-16Y son los FPC conectables que se instalan horizontalmente en la parte frontal del chasis. Puede quitar y reemplazar los FPC enchufables sin apagar el enrutador.

Antes de reemplazar una FPC del chasis del enrutador:

Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD).
Si hay cables ópticos (incluidos los transceptores) instalados en la FPC, quítelos antes de reemplazar la FPC.
Asegúrese de tener el siguiente equipo disponible antes de reemplazar un FPC:
- Bolsa antiestática o alfombra antiestática
- FPC de reemplazo o un espacio en blanco para la ranura vacía
- Correa de conexión a tierra ESD

  Figura 1: Punto ESD en un enrutador ACX7348

Retire un concentrador de PIC flexible del enrutador ACX7348

Para quitar una FPC del chasis de un enrutador ACX7348:

Coloque una bolsa antiestática o una alfombra antiestática sobre una superficie plana y estable.
Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa al punto ESD en el chasis. El punto ESD se encuentra en la parte frontal del enrutador ACX7348 (consulte la figura 1).
Etiquete los cables conectados a cada puerto de la FPC para que posteriormente pueda volver a conectarlos a los puertos correctos.
Desconecte la FPC mediante el comando sin conexión de ranura slot-number request-chassis-fpc. Compruebe la información de estado mediante el comando show chassis fpc.
Para desenganchar los mangos del eyector, agarre ambos mangos del eyector con las manos colocando el pulgar encima del mango del eyector y el dedo índice debajo del mango del eyector. Tire hacia abajo las manijas del eyector simultáneamente y deslice el FPC fuera de la ranura (vea la Figura 2).

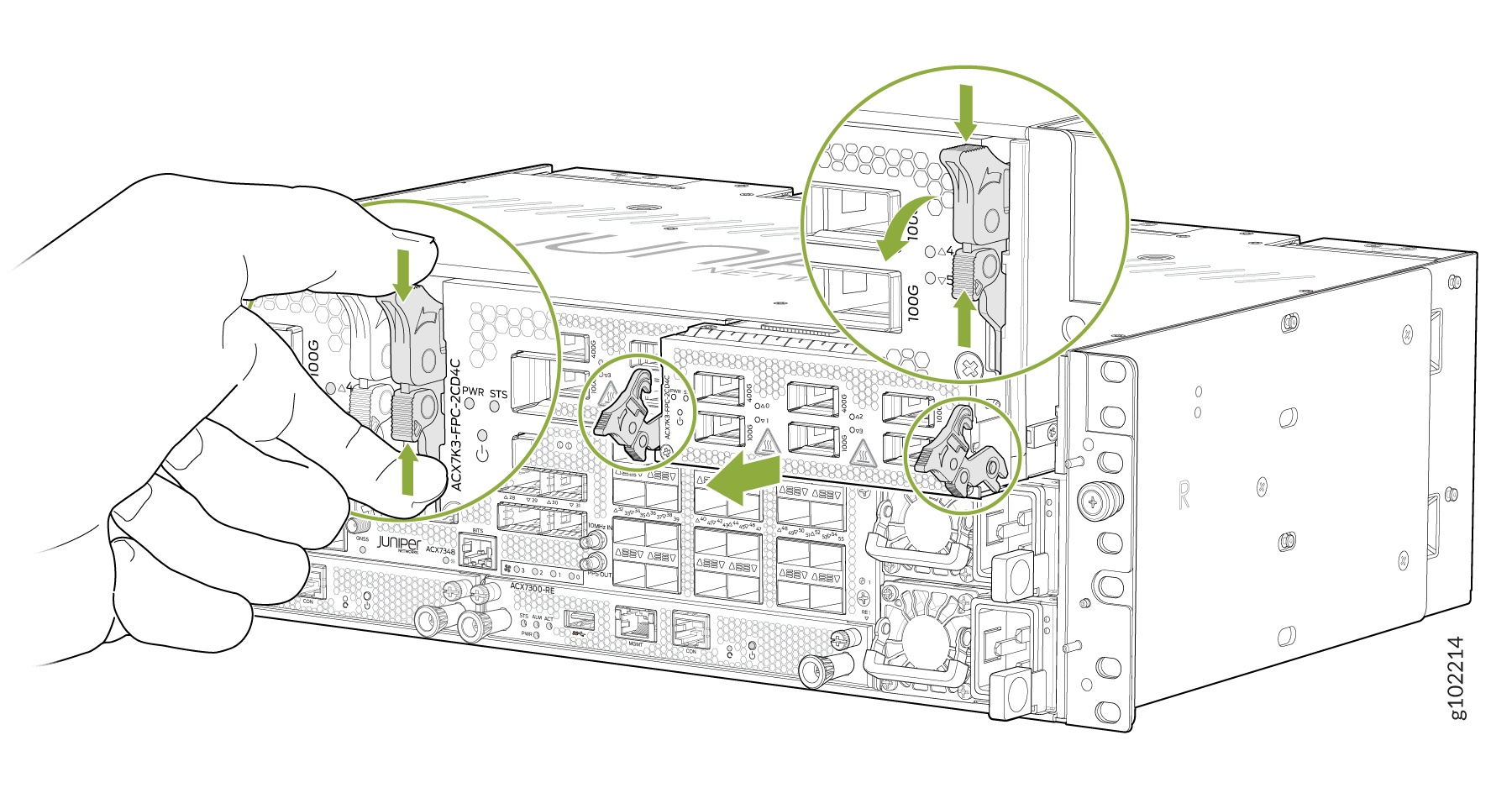

Figura 2: Quitar un FPC ACX7348
Coloque el FPC en la alfombra antiestática. Tenga cuidado de no golpear o manipular el FPC por los conectores. Si no tiene una alfombra antiestática, pídale a otra persona que lo ayude a deslizar la bolsa antiestática sobre el FPC antes de colocarla sobre una superficie estable.

PRECAUCIÓN:

No apile componentes de hardware uno encima del otro después de quitarlos. Coloque cada componente sobre una alfombra antiestática que descanse sobre una superficie estable y plana.
Si no va a reemplazar la FPC inmediatamente, instale un panel en blanco en la ranura vacía.

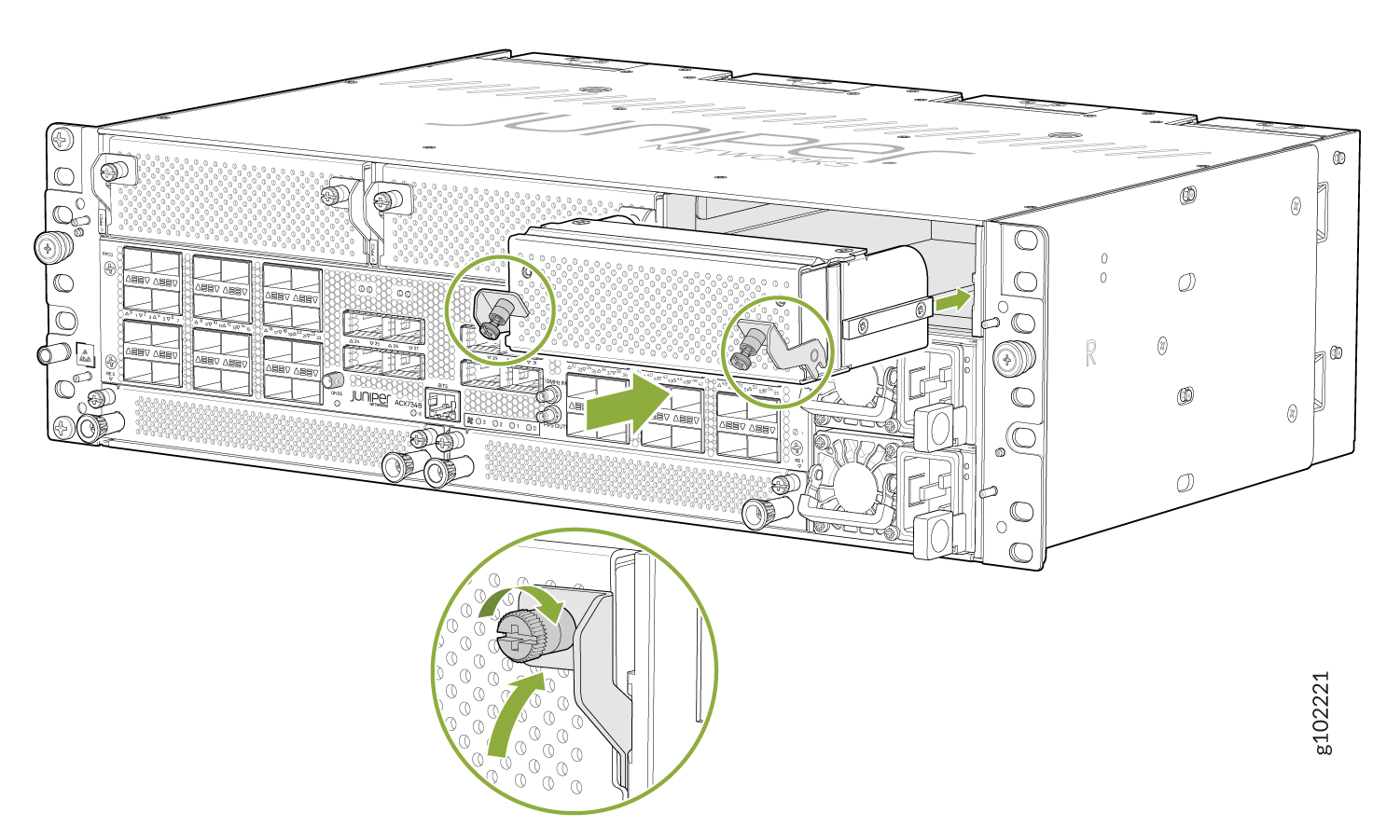

Figura 3: Instalar el FPC en blanco

Instale un concentrador PIC flexible en el enrutador ACX7348

Para instalar una FPC en el chasis del enrutador ACX7348:

Coloque una bolsa antiestática o una alfombra antiestática sobre una superficie plana y estable.
Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa al punto ESD en el chasis. El punto ESD se encuentra en la parte frontal del enrutador ACX7348 (consulte la figura 1).
Retire el FPC defectuoso (consulte la figura 2) o, si hay un FPC en blanco, gire los tornillos de pulgar en sentido contrario a las agujas del reloj en los mangos de la pieza en blanco y saque suavemente el espacio en blanco de la ranura (consulte la figura 4).

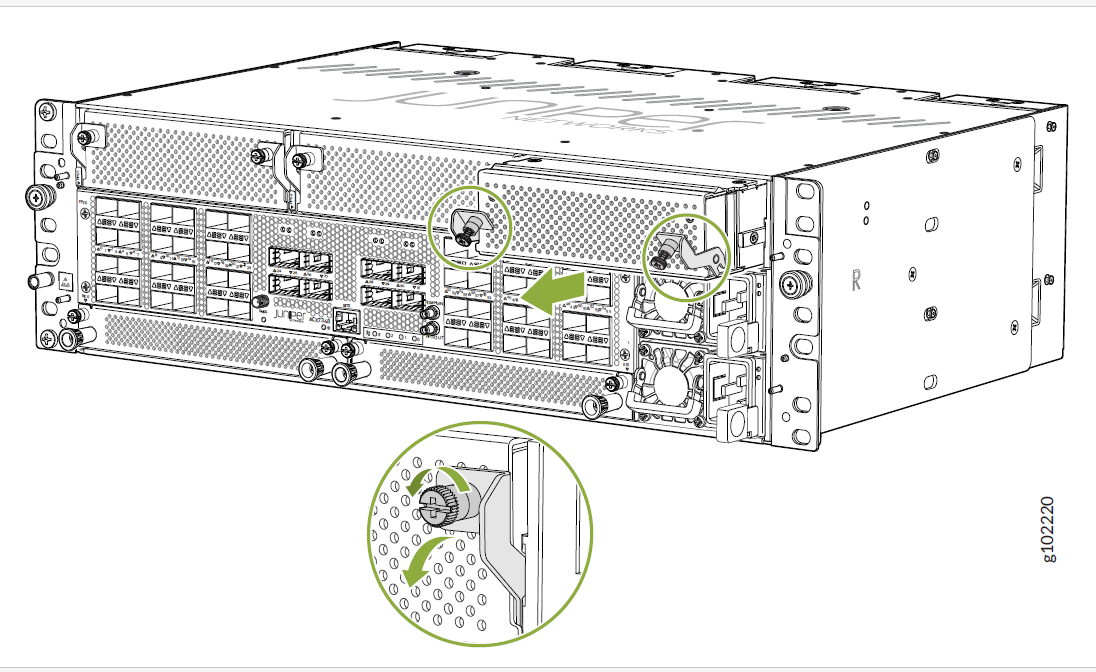

Figura 4: Quitar el FPC en blanco
Retire el FPC de la bolsa antiestática e inspeccione si hay daños antes de instalarlo en el chasis.
Levante el FPC por el mango con una mano y apoye el borde inferior con la otra mano.
Deslice suavemente el FPC en la ranura abierta hasta que las manijas del eyector se acoplen y comiencen a cerrarse.
Con ambas manos, empuje el extremo inferior de ambos mangos del eyector hasta que se enganchen para colocar el FPC (vea la Figura 5).

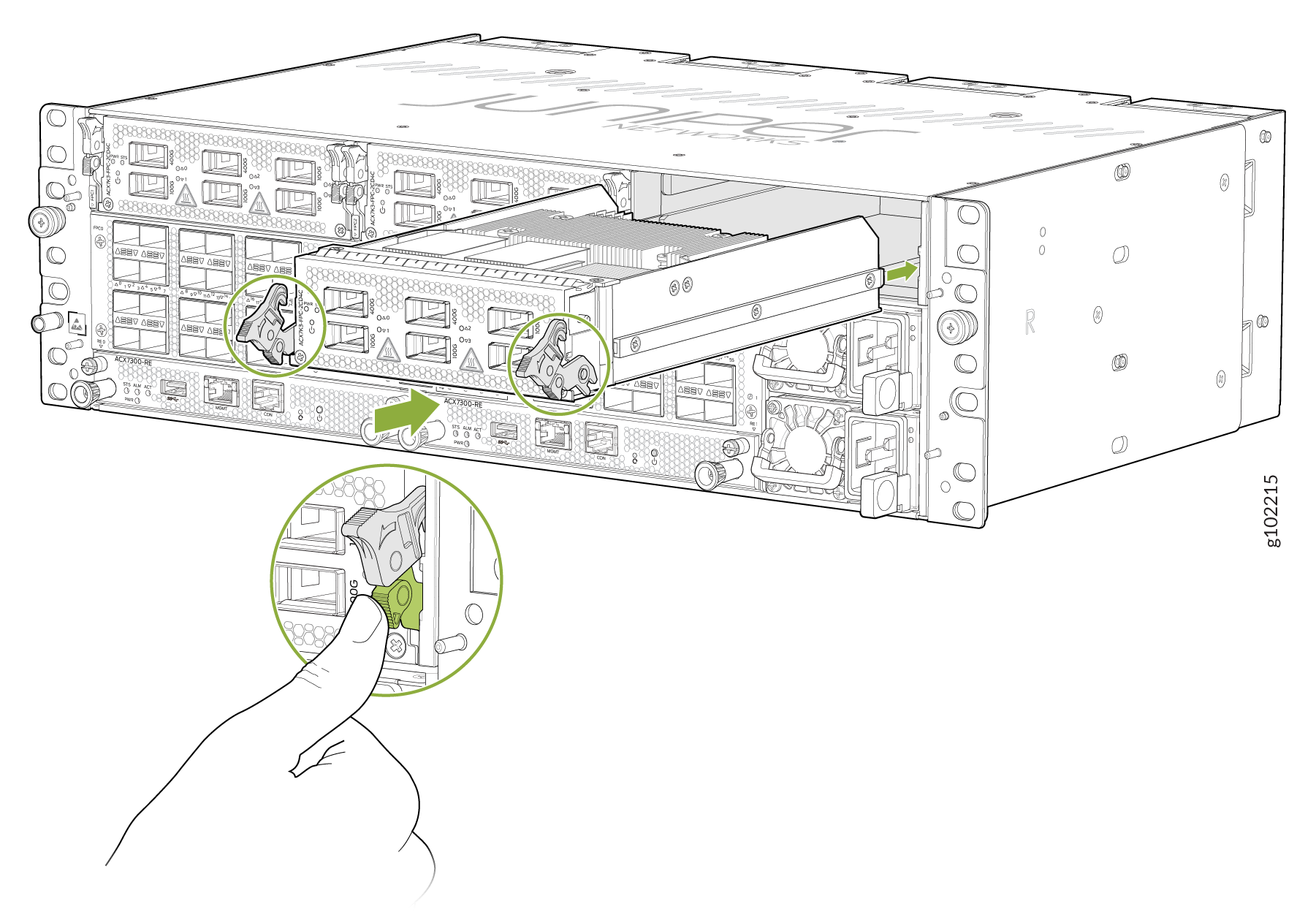

Figura 5: Instalar un FPC ACX7348
