Sistema de alimentación ACX7348
RESUMEN El sistema de alimentación ACX7300 incluye módulos de alimentación de CA y CC y cables, cables y terminales de cable relacionados. Los módulos de suministro de energía (PSM) funcionan dentro de rangos especificados y están equipados con alarmas e indicadores.
El enrutador ACX7348 tiene módulos de suministro de alimentación (PSM) de CA o CC preinstalados. Los PSM son FRU insertables en caliente y extraíbles en caliente, y proporcionan una potencia de 2200 W al enrutador. Puede instalar dos PSM en enrutadores ACX7348 para proporcionar redundancia de alimentación completa al dispositivo. Cada PSM proporciona alimentación a todos los componentes del router. Si falla un PSM, o si quita un PSM, el segundo PSM equilibra la carga eléctrica sin interrupción. Cada PSM tiene su propio sistema de refrigeración interna.

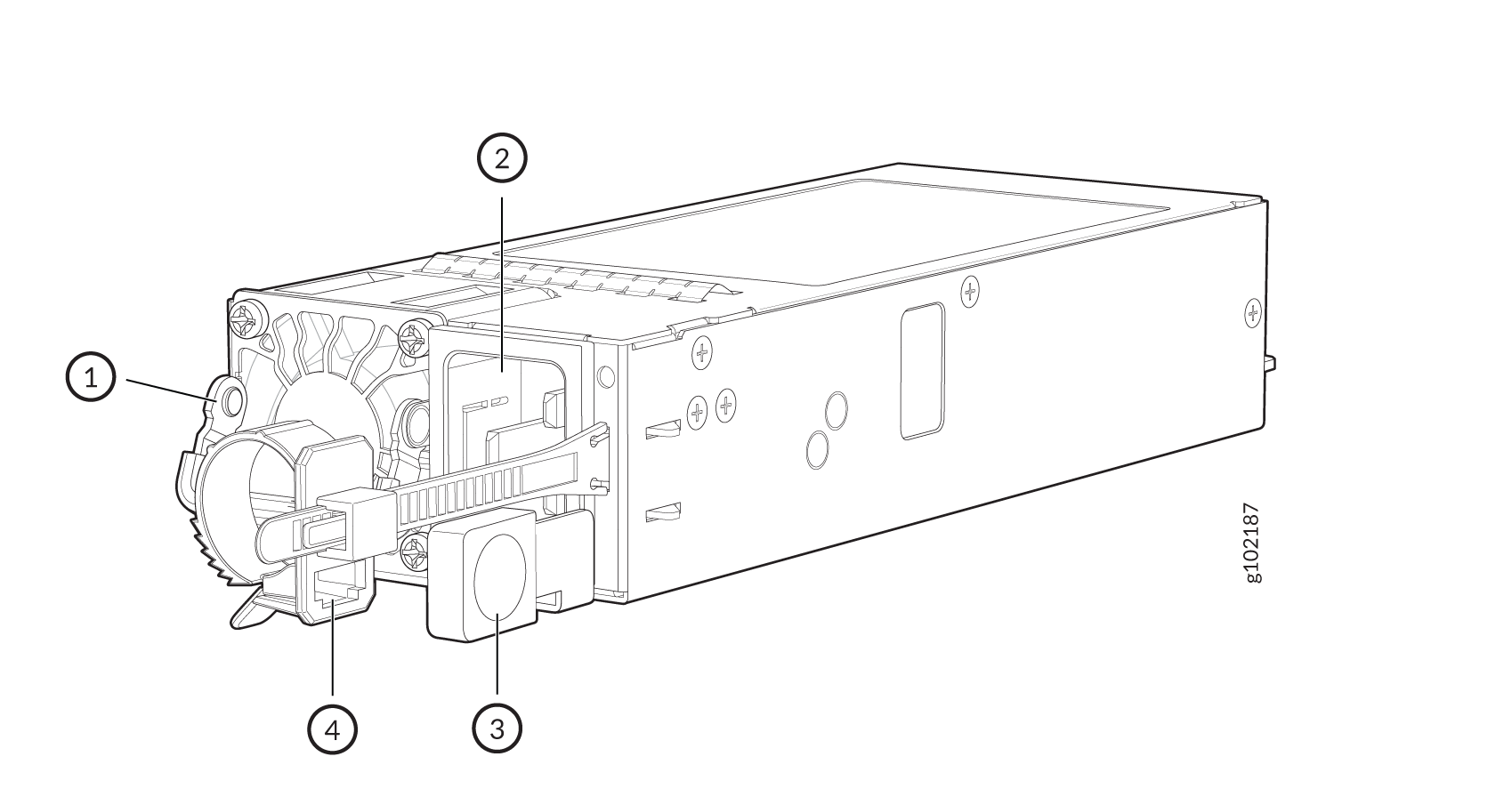

Descripción del módulo de fuente de alimentación de CA ACX7348
Cada módulo de fuente de alimentación (PSM) de CA de 2200 W tiene una sola entrada de CA y proporciona alimentación de 12 V al enrutador y sus componentes.
de CA
|
1
—
Asa |
3
—
Palanca eyector |
|
número arábigo
—
Entrada de alimentación de CA |
4
—
Retenedor del cable de alimentación |
- ACX7348 Especificaciones de alimentación de CA
- LED del módulo de alimentación de CA en enrutadores ACX7348
- ACX7348 Especificaciones del cable de alimentación de CA
ACX7348 Especificaciones de alimentación de CA
| Artículo |
Especificaciones para ACX7348 |
|---|---|
| Voltaje de entrada de CA |
Rango de funcionamiento: 180–264 VCA |
| Frecuencia de línea de entrada de CA |
47–63 Hz, Nominal: 50–60 Hz |
| Clasificación de corriente de entrada de CA |
13 A, voltaje nominal: 200–240 VCA |
| Consumo de energía típico |
520 W (sin óptica) al 50 % de carga de tráfico, con un tamaño de paquete IMIX de 1000 bytes. |
| Consumo máximo de energía |
992 W al 100 % de carga de tráfico, con un tamaño de paquete IMIX de 1000 bytes (48 puertos SFP+ que consumen 1,5 W cada uno y 8 puertos QSFP28 que consumen 5 W cada uno) |

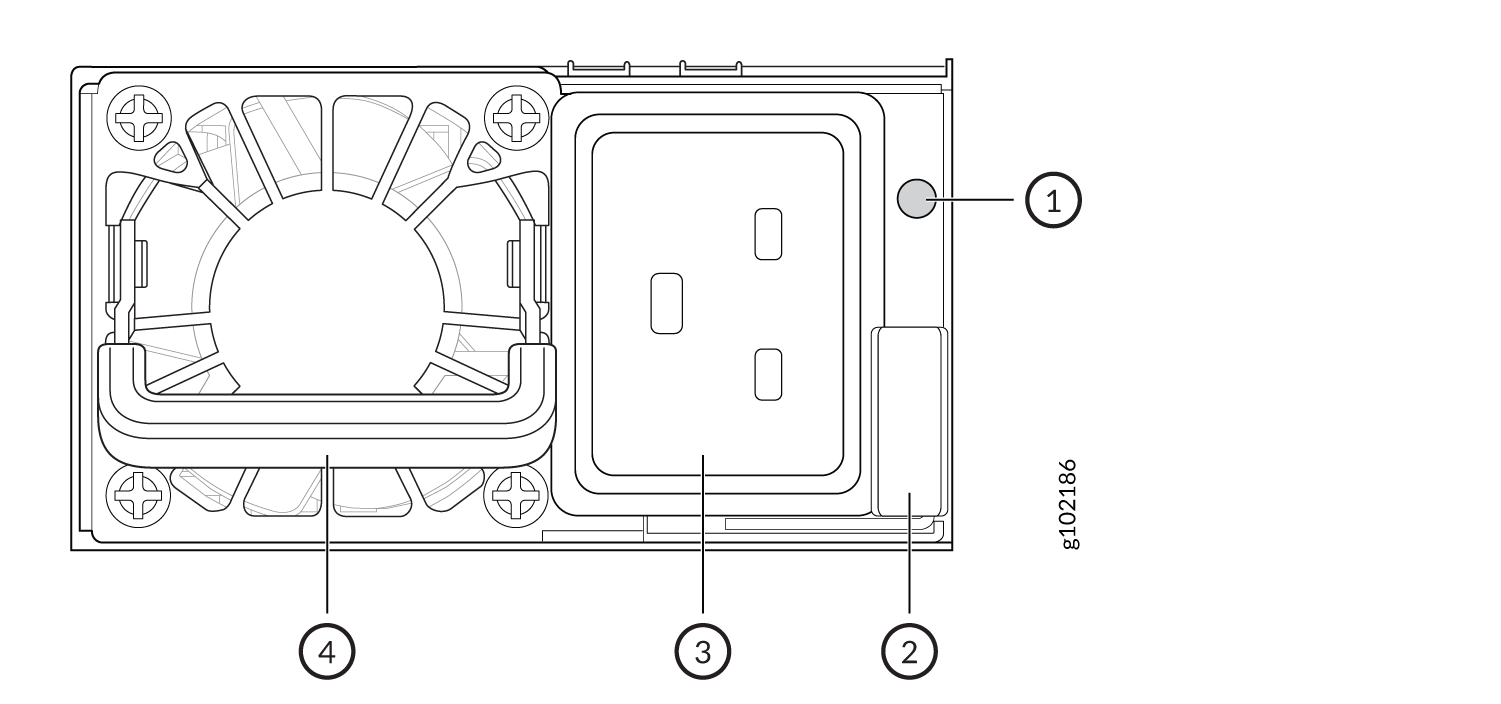

LED del módulo de alimentación de CA en enrutadores ACX7348
El PSM de CA en un enrutador ACX7348 utiliza un solo LED para indicar el estado de alimentación.
de AC PSM
|
1
—
LED de estado |
3
—
Entrada de alimentación de CA |
|
número arábigo
—
Palanca eyector |
4
—
Asa |
| LED Color |
Estado de la fuente de alimentación |
|---|---|
| Apagado |
El PSM no tiene alimentación de CA. |
| Verde fijo |
El PSM está encendido y funciona correctamente. |
| Verde parpadeante |
El PSM está en estado de espera u otro PSM en el chasis está activado con 12VSB (banda lateral vestigial). |
| Ámbar macizo |
El PSM se apaga debido a un evento crítico, como alta temperatura, alta potencia, alta corriente o falla del ventilador. |
| El cable de alimentación está desenchufado o uno de los PSM no tiene alimentación. |
|
| Ámbar parpadeante |
El PSM está funcionando, pero hay eventos de advertencia. Las posibles causas incluyen alta temperatura, alta potencia, alta corriente o un ventilador lento. |
ACX7348 Especificaciones del cable de alimentación de CA
Enviamos cables de alimentación de CA desmontables con los PSM de CA. El extremo del enchufe del cable de alimentación encaja en la toma de corriente estándar para su ubicación geográfica.

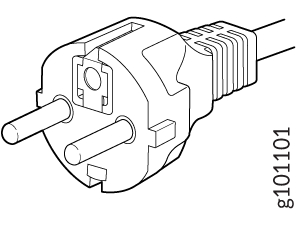

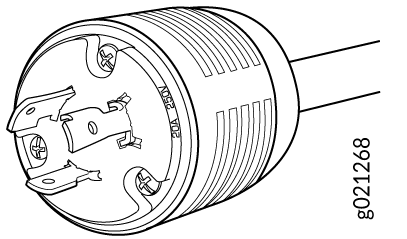

| País o región |
Especificaciones eléctricas |
Estándares de enchufe |
Número de modelo de Juniper |
Gráfico |
|---|---|---|---|---|
| Argentina |
250 VCA, 16 A, 90° C |
IRAM 2073 |
CBL-ACX-PWR-C19-AR |
|
| Australia y Nueva Zelanda |
250 VCA, 15 A, 90° C |
SAA/3/15 |
CBL-ACX-PWR-C19-AU |
|
| Brasil |
250 VCA, 16 A, 90° C |
NBR 14136 |
CBL-ACX-PWR-C19-BR |
|
| China |
250 VCA, 16 A, 90° C |
PRC/3/16 |
CBL-ACX-PWR-C19-CH |
|
| Europa (excepto Italia, Suiza y Reino Unido) y Corea |
250 VCA, 16 A, 90° C |
CEE (7) 7 |
CBL-ACX-PWR-C19-UE CBL-ACX-PWR-C19-KR |
|
| India |
250 AC, 16 A, 85° C |
IS 1293 |
CBL-ACX-PWR-C19-IN |
|
| Israel |
250 AC, 16 A, -40° C a 70° C |
SI 32 |
CBL-ACX-PWR-C19-IL |
|
| Italia |
250 VCA, 16 A, 90° C |
CEI 23-50 |
CBL-ACX-PWR-C19-IT |
|
| Japón |
250 VCA, 15 A, -20 °C a 90 °C |
NEMA L6-20 |
CBL-ACX-PWR-C19-JP |
 |
| América del Norte |
250 VCA, 20 A 105° C |
NEMA 6-20 |
CBL-ACX-PWR-C19-US |
|
| Sudáfrica |
250 VCA, 16 A, 90° C |
SANS 164-1 |
CBL-ACX-PWR-C19-SA |
|
| Suiza |
250 VCA, 16 A, 90° C |
SEV 1011, SEV 5934/2 |
CBL-ACX-PWR-C19-SZ |
|
| Reino Unido |
250 VCA, 13 A, 90° C |
BS 1363(A) SS145 |
CBL-ACX-PWR-C19-Reino Unido |
|
| Taiwán |
250 VCA, 15 A, 90° C |
RA CNS 690 |
CBL-ACX-PWR-C19-TW |
|

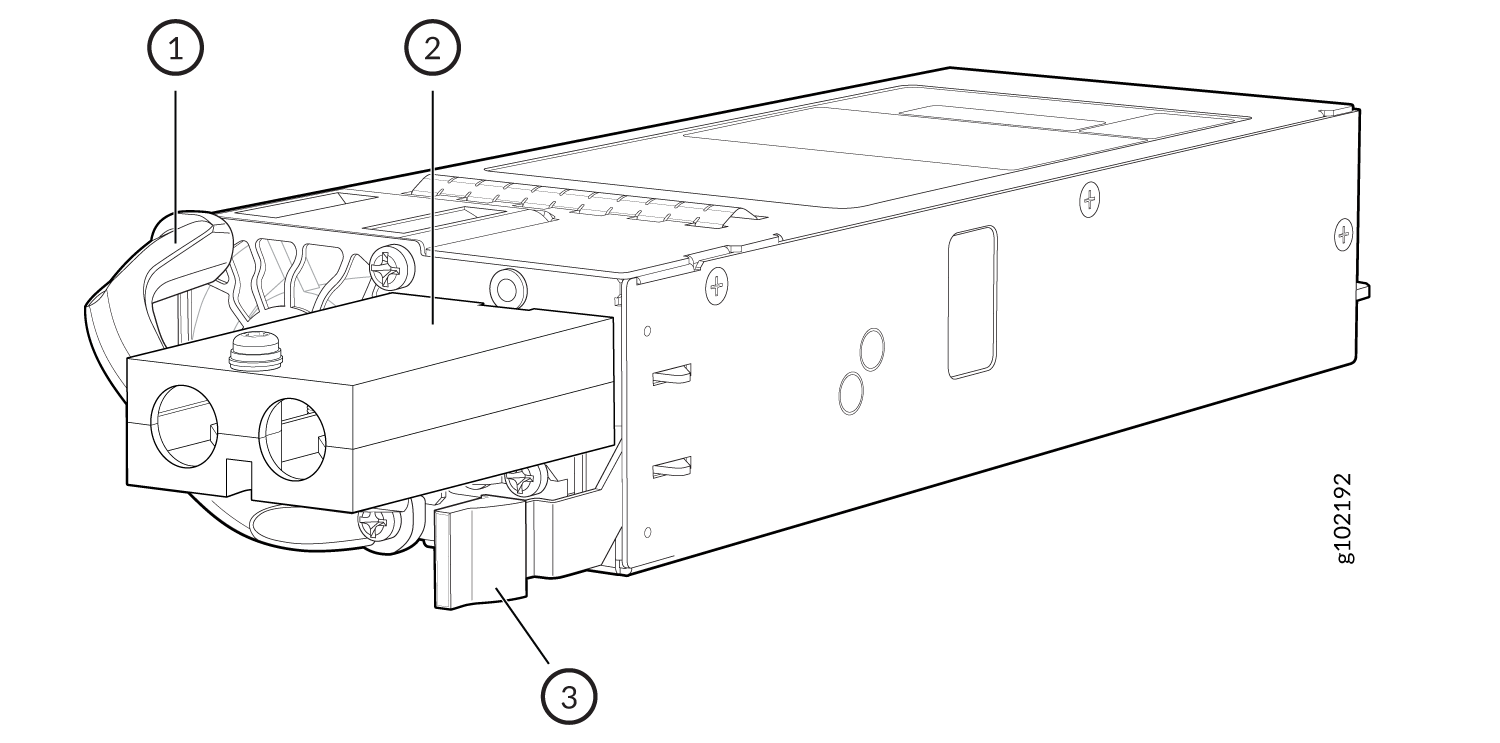

Descripción del módulo de fuente de alimentación de CC ACX7348
Cada módulo de fuente de alimentación (PSM) de CC de 2200 W tiene una sola entrada de CC y proporciona alimentación de 12 V al enrutador y sus componentes.
|
1
—
Asa |
3
—
Palanca eyector |
|
número arábigo
—
Punto de lengüeta del cable de entrada de CC |
- ACX7348 Especificación de voltaje de CC de entrada
- LED del módulo de fuente de alimentación de CC en enrutadores ACX7348
- ACX7348 cables de alimentación de CC
- ACX7348 orejetas de cable de alimentación de CC
ACX7348 Especificación de voltaje de CC de entrada
| Artículo |
Especificaciones para ACX7348 |
|---|---|
| Voltaje de entrada de CC |
Rango de voltaje de funcionamiento: 40 V a 72 V |
| Clasificación de corriente de entrada de CC |
50 A (máximo), voltaje nominal: –48 VCC a –60 VCC |
| Consumo de energía típico |
520 W (sin óptica) al 50 % de carga de tráfico, con un tamaño de paquete IMIX de 1000 bytes. |
| Consumo máximo de energía |
992 W al 100 % de carga de tráfico, con un tamaño de paquete IMIX de 1000 bytes (48 puertos SFP+ que consumen 1,5 W cada uno y 8 puertos QSFP28 que consumen 5 W cada uno) |

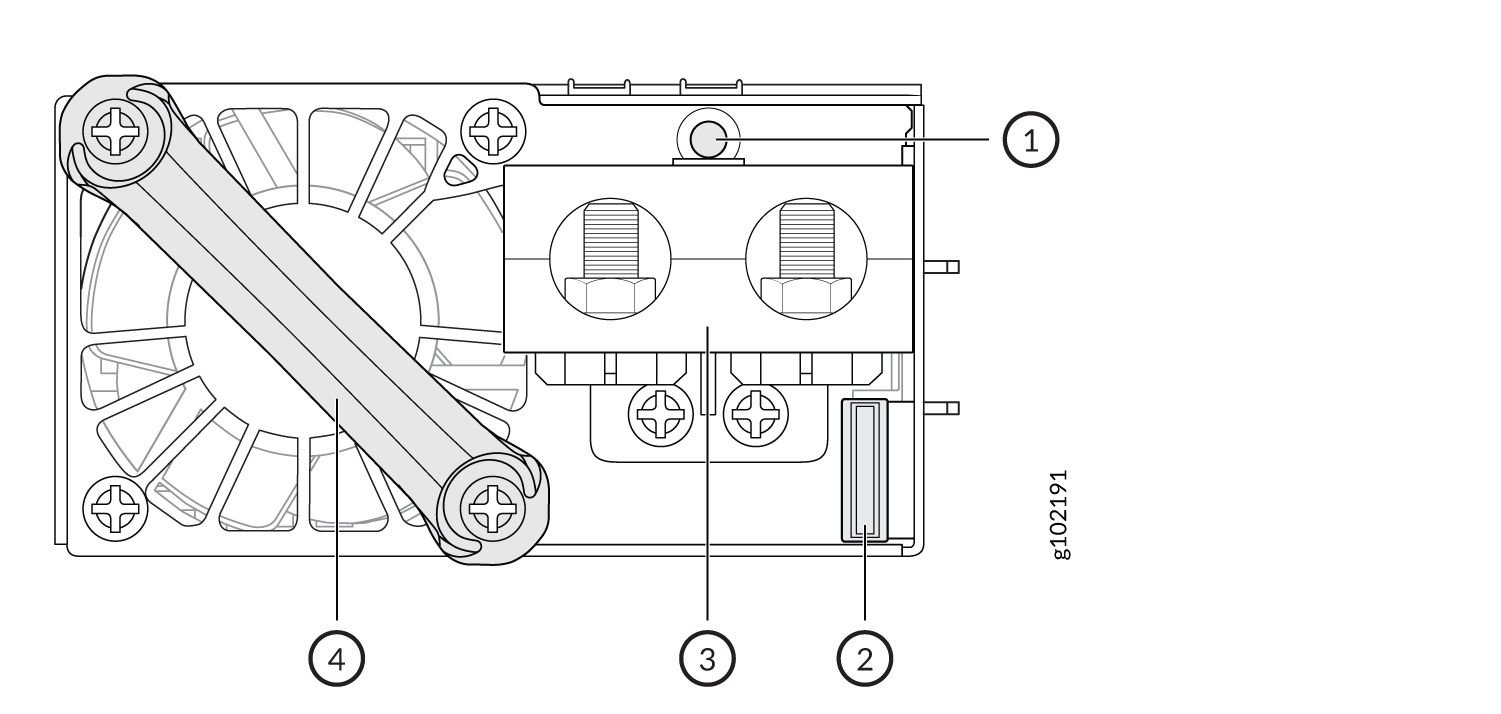

LED del módulo de fuente de alimentación de CC en enrutadores ACX7348
El PSM de CC en un enrutador ACX7348 utiliza un solo LED para indicar el estado de alimentación.
de DC PSM
|
1
—
LED de estado |
3
—
Punto de lengüeta del cable de entrada de CC |
|
número arábigo
—
Palanca eyector |
4
—
Asa |
| LED Color |
Estado de la fuente de alimentación |
|---|---|
| Apagado |
Las fuentes de alimentación no tienen alimentación de CC. |
| Verde fijo |
El PSM está encendido y funciona correctamente. |
| Verde parpadeante |
El PSM está en estado de espera u otro PSM en el chasis está activado con 12VSB (banda lateral vestigial). |
| Ámbar macizo |
El PSM se apaga debido a un evento crítico, como alta temperatura, alta potencia, alta corriente o falla del ventilador. |
| El cable de alimentación está desenchufado o uno de los PSM no tiene alimentación. |
|
| Ámbar parpadeante |
El PSM está funcionando, pero hay eventos de advertencia. Las posibles causas incluyen alta temperatura, alta potencia, alta corriente o un ventilador lento. |
ACX7348 cables de alimentación de CC
Debe suministrar cables de alimentación de CC que cumplan con las especificaciones requeridas por el código, las leyes y las normas locales. El ACX7348 admite un cable de cobre trenzado con clasificación de temperatura de 6 AWG y 75 °C.
Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada.
Para conexiones de cableado de campo, utilice únicamente conductores de cobre.
Asegúrese de que los cables de alimentación de CC no bloqueen el acceso a ACX7348 componentes ni se encuentren en el suelo donde las personas puedan tropezar con ellos.
ACX7348 orejetas de cable de alimentación de CC
La caja de accesorios que viene con el enrutador ACX7348 incluye las orejetas de cable que se conectan a los pernos de terminales de cada PSM.
de cable de alimentación de CC
Antes de comenzar a instalar el enrutador ACX7348, pídale a un electricista con licencia que conecte una orejeta de cable a los cables de alimentación que suministre. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador ACX7348.
