Sistema de refrigeración y flujo de aire en enrutadores ACX7348
RESUMEN Obtenga información sobre los componentes del sistema de refrigeración en enrutadores ACX7348.
Los componentes del sistema de refrigeración trabajan juntos para mantener todos los componentes del enrutador dentro del rango de temperatura aceptable.
Cuando el enrutador funciona normalmente, los ventiladores funcionan a una velocidad inferior a la máxima. Si un ventilador falla o la temperatura ambiente sube por encima de un umbral, el sistema de enfriamiento del enrutador ajusta automáticamente la velocidad de los ventiladores restantes para mantener la temperatura dentro del rango aceptable. Si se excede la especificación de temperatura máxima y el sistema no se puede enfriar adecuadamente, el enrutador apaga algunos o todos los componentes de hardware.
El sistema de refrigeración consta de los siguientes componentes:
Bandejas de ventilador

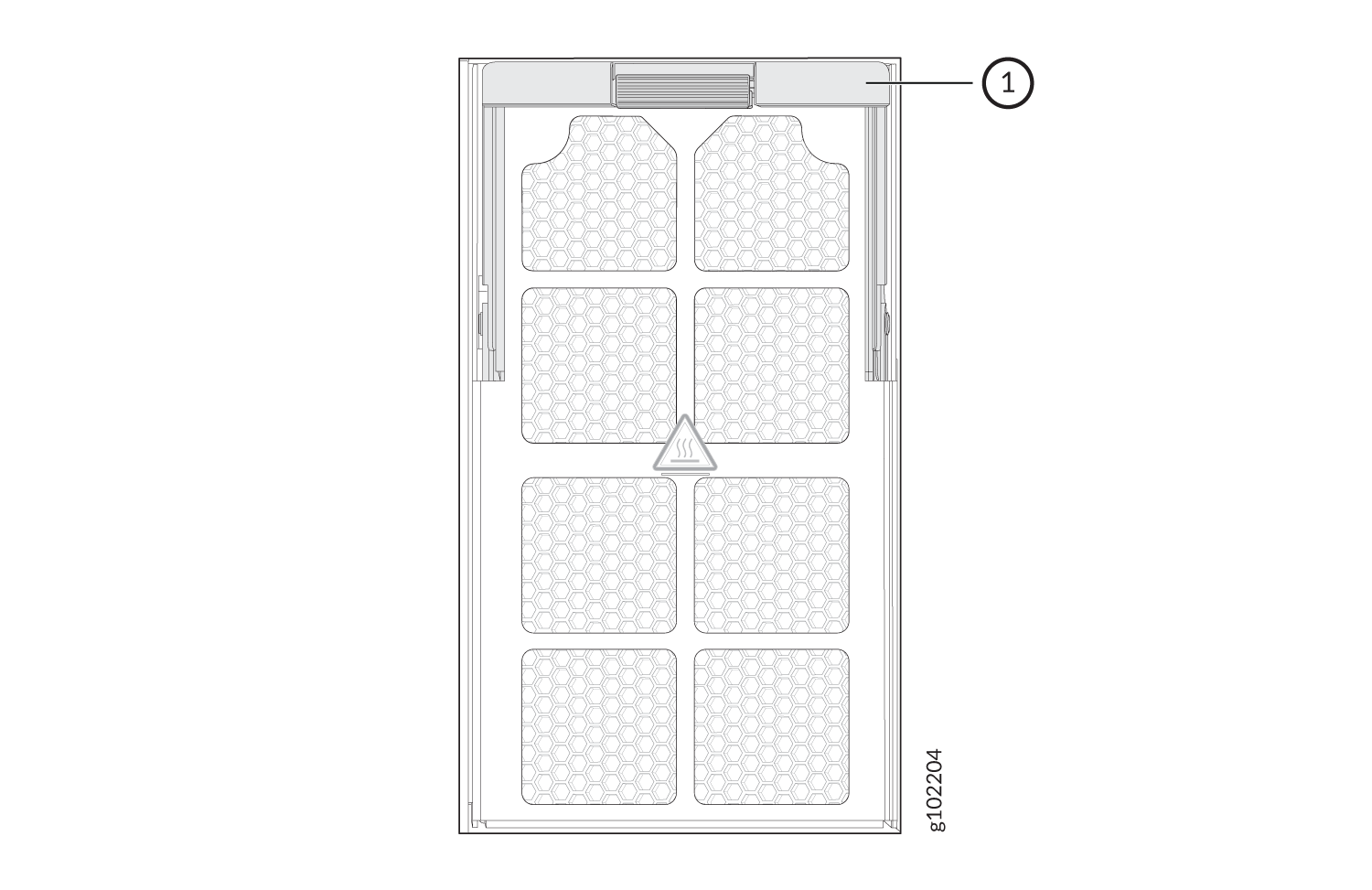

El enrutador ACX7348 tiene cuatro bandejas de ventilador insertables en caliente y extraíbles en caliente reemplazables en el campo instaladas en la parte posterior del enrutador (consulte la figura 1). Cada bandeja de ventilador contiene dos ventiladores.
ventilador
-
Palanca eyector de la bandeja del ventilador
El enrutador ACX7348 debe funcionar con las cuatro bandejas de ventilador instaladas. Si necesita reemplazar una bandeja de ventilador defectuosa, debe reemplazar la bandeja del ventilador dentro de los tres minutos.

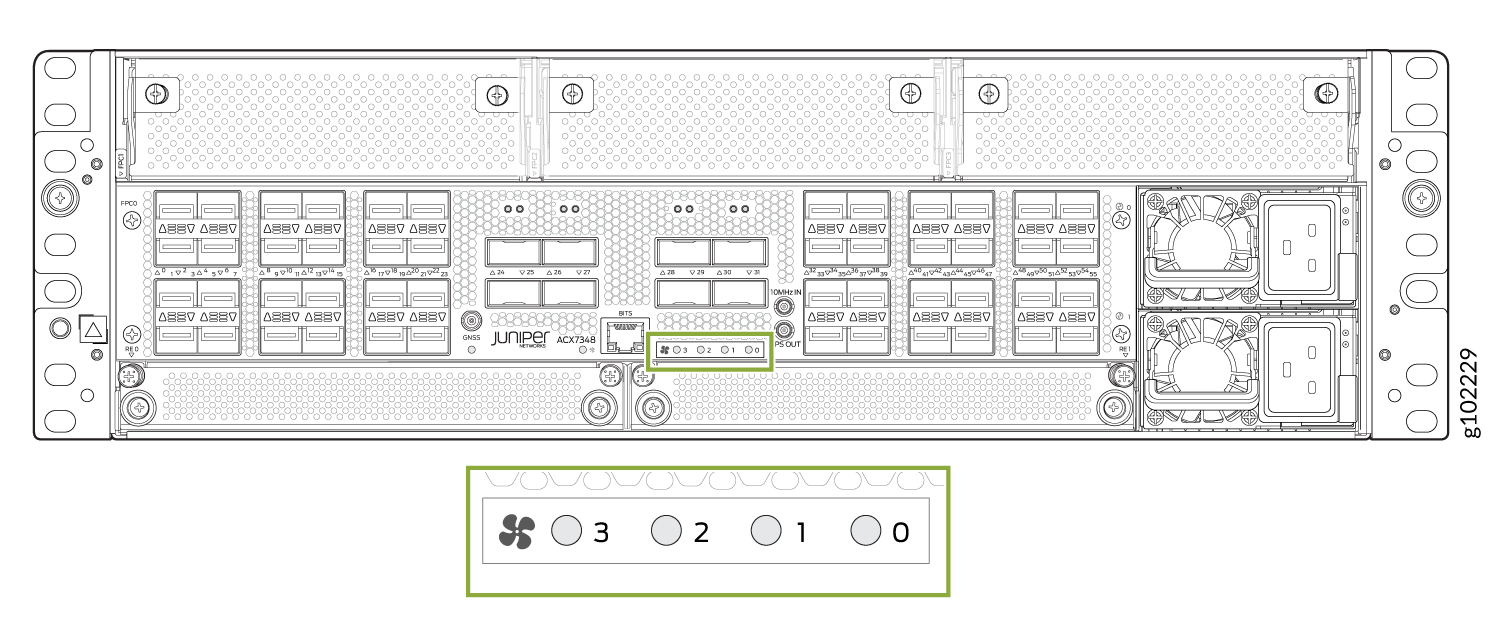

LED de estado del ventilador
Cada ventilador tiene un LED bicolor. Los LED del ventilador se encuentran en la parte frontal y trasera del enrutador.
|
1
—
Bandeja de ventilador |
3
—
Terminal de conexión a tierra protector de dos orificios |
|
2
—
LED de la bandeja del ventilador |
La Tabla 1 describe el comportamiento del LED del ventilador.
| Descripción | del estado del | color |
|---|---|---|
| Verde |
Parpadeando |
La inicialización del hardware del ventilador se ha completado. La inicialización del software está pendiente. |
| Encendido constante |
La inicialización del software se ha completado y el ventilador funciona normalmente. |
|
| Amarillo |
Encendido constante |
El equipo está defectuoso y funciona mal. |
| Canchas |
Desactivado |
Error en la alimentación de entrada de la bandeja del ventilador. |
Flujo

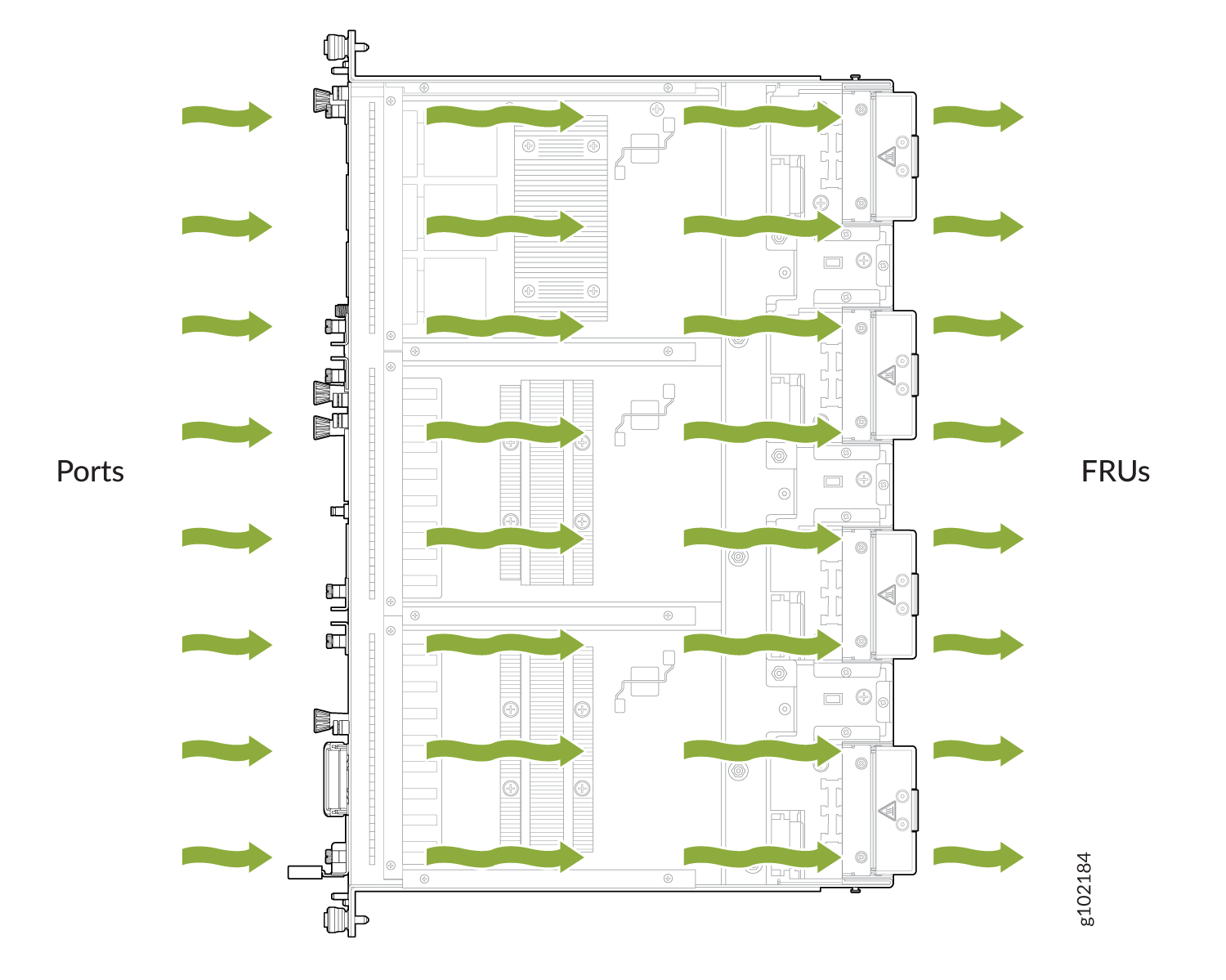

El enrutador tiene un sistema de refrigeración de adelante hacia atrás (flujo de aire saliente o AFO) (consulte la figura 4). El enrutador extrae aire a través de la parte frontal del chasis hacia las bandejas del ventilador, que expulsan el aire del enrutador.
Unidad de filtro de aire
La unidad de filtro de aire consta de cuatro partes: la cubierta exterior del filtro, el filtro de aire, la jaula interior y los cepillos laterales. El filtro de aire se encuentra entre el filtro exterior y la jaula interior. La unidad de filtro de aire se instala en la parte frontal del chasis y se asegura a los rieles del bastidor mediante tornillos cautivos.
de filtro de aire
|
1
—
Cubierta exterior del filtro |
3
—
Jaula interior |
|
2
—
Filtro de aire |
4
—
Cepillos laterales |
Debe reemplazar el filtro de aire una vez cada seis meses.
Sistema de refrigeración de la fuente de alimentación
Los módulos de fuente de alimentación (PSM) son autorefrigerantes y se encuentran en la parte frontal del enrutador.
Cada PSM tiene su propio ventilador y es enfriado por su propio sistema de enfriamiento interno. Los PSM en un enrutador ACX7348 admiten flujo de aire de atrás hacia adelante (flujo de aire hacia adentro o AFI). Esto se debe a que los PSM de ACX7348 enrutadores se instalan en el panel frontal del chasis y el chasis ACX7348 admite el flujo de aire de adelante hacia atrás (flujo de salida de aire o AFO). El flujo de aire AFI de los PSM soporta el flujo de aire AFO del chasis ACX7348.
