Motor de enrutamiento ACX7348

RESUMEN Obtenga información sobre el motor de enrutamiento ACX7300 y sus especificaciones.

El motor de enrutamiento ACX7348 proporciona funciones de administración del plano de control y del chasis. El motor de enrutamiento proporciona potencia de cómputo de alto rendimiento e infraestructura de memoria y almacenamiento que permiten que el sistema operativo funcione. Puede instalar uno o dos motores de enrutamiento en el enrutador. Un sistema redundante aloja dos motores de enrutamiento, uno es el principal y el otro, la copia de seguridad. El motor de enrutamiento ACX7348 es una FRU conectable en caliente.

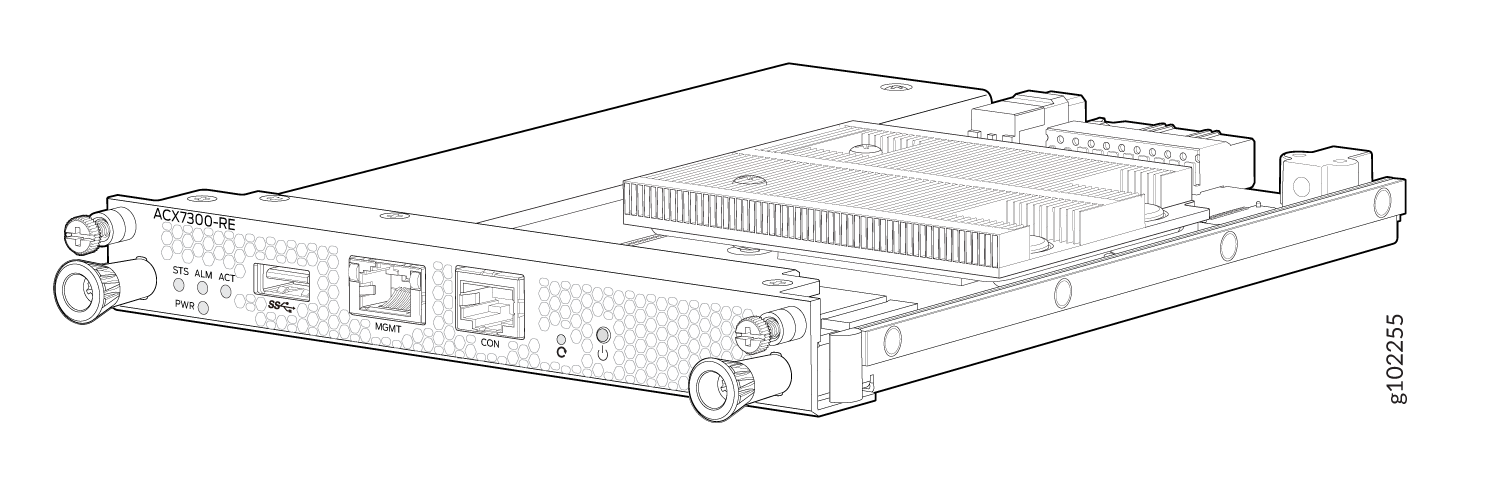

Figura 1: Motor de enrutamiento ACX7348 Routing Engine

ACX7348

Cada motor de enrutamiento incluye los siguientes componentes internos:

CPU: CPU Intel de 4 núcleos ICX-D de alto rendimiento a 2,2 GHz
DRAM: 2 x 32 GB de RAM DDR4
Unidad de estado sólido (SSD): una SSD SATA de 100 GB

Tabla 1: Especificaciones físicas de un motor de enrutamiento
Valor de	dimensión
Altura	0,88 pulg. (2,23 cm)
Ancho	6,75 pulg. (17,74 cm)
Profundidad	8,33 pulg. (21,25 cm)
Peso	2,14 lb (0,97 kg)

Panel frontal del motor de enrutamiento

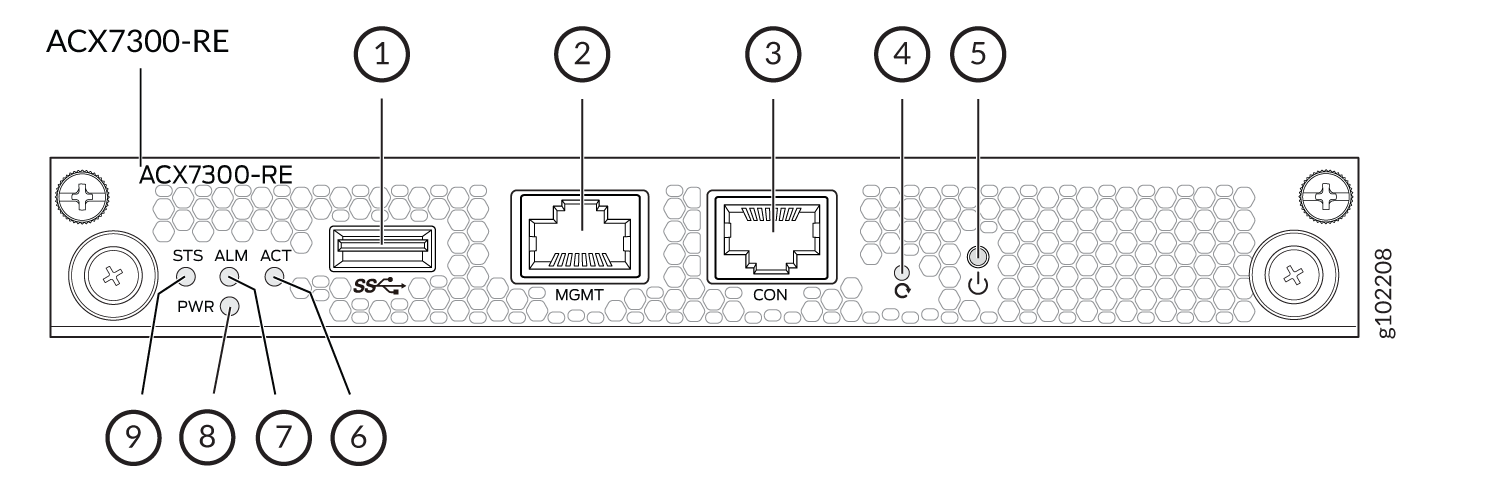

Figura 2: Panel frontal del motor de enrutamiento ACX7348 ACX7348 Routing Engine Front Panel

1 — Puerto USB	6 — ACT LED
2 — Puerto de administración (MGMT)	7 — ALM LED
3 — Puerto de consola (CON)	8 — PWR LED
4 — Botón Reset	9 — STS LED
5 — Botón Online/Offline

Los puertos del motor de enrutamiento funcionan de la siguiente manera:

CON: conecta el motor de enrutamiento a una consola del sistema a través de un cable serie con un conector RJ-45.
MGMT: conecta el motor de enrutamiento a través de una conexión Ethernet a una LAN de administración (o cualquier otro dispositivo que se conecte a una conexión Ethernet) para una administración fuera de banda. El puerto utiliza un conector RJ-45 de detección automática para admitir conexiones de 10 Mbps, 100 Mbps o 1000 Mbps. Dos LED pequeños (un LED de actividad y un LED de vínculo) en el puerto indican que la conexión está en uso.

El LED de enlace es:
- Verde (estable) cuando el vínculo de 1000 Mbps está activo.
- Naranja (estable) cuando el vínculo de 100 Mbps está activo.
- Desactivado cuando el enlace está inactivo.
- Desactivado y el LED de ACT aparece en amarillo (parpadea) cuando el vínculo de 10 Mbps está activo.
El LED de actividad es:
- Amarillo (parpadeo) cuando el tráfico pasa por el puerto.
- Desactivado cuando el vínculo está inactivo.
- Amarillo (constante) cuando el tráfico no pasa por el puerto.
Tanto los LED de actividad como los de vínculo están desactivados cuando el vínculo está inactivo.
USB: proporciona una interfaz de medios extraíbles a través de la cual puede instalar Junos OS Evolved manualmente. Junos OS Evolved es compatible con USB versión 2.0 y posteriores.

El motor de enrutamiento también tiene estos botones en su panel frontal:

Botón Reiniciar: cuando se presiona, reinicia el motor de enrutamiento de la siguiente manera:
- La pulsación breve reinicia el motor de enrutamiento.
- Cuando se presiona durante más de 10 segundos, el motor de enrutamiento se reinicia con una opción para la recuperación del BIOS.
Botón en línea/sin conexión: cuando el motor de enrutamiento está sin conexión y si se presiona el botón (pulsación corta), el motor de enrutamiento comienza a arrancar. Cuando el motor de enrutamiento está en línea y si se presiona el botón durante cuatro segundos o más (pulsación prolongada), el motor de enrutamiento se apaga.

LED del motor de enrutamiento

Los LED etiquetados como STS, ALM, ACT, PWR se encuentran en la placa frontal del motor de enrutamiento.

Tabla 2: LED del motor de enrutamiento de ACX7300
Descripción del estado de		color	del LED
PWR	Verde	Encendido constante	El motor de enrutamiento está recibiendo la potencia adecuada.
	Rojo	Parpadeando	El motor de enrutamiento está encendido, pero ha encontrado una condición de error.
	Oscuro	Desactivado	La alimentación está desactivada.
STS	Verde	Encendido constante	El software está cargado y el motor de enrutamiento está en línea.
	Verde	Parpadeando	El sistema está cargando el software.
	Verde	Blipping	El sistema se está encendiendo
	Amarillo	Parpadeando	El software se inicializó y el motor de enrutamiento encontró una condición de error.
	Oscuro	Desactivado	El sistema está fuera de línea.
ALM	Oscuro	Desactivado	No hay alarma.
	Rojo	Encendido constante	Se ha producido una alarma importante.
	Ámbar	Encendido constante	Se ha producido una alarma menor.
	Ámbar y rojo	Ámbar parpadeante seguido de rojo parpadeante	El motor de enrutamiento ha encontrado una alarma mayor y una alarma menor.
ACTUAR	Verde	Encendido constante	Este motor de enrutamiento está activo.
ACTUAR	Oscuro	Desactivado	El motor de enrutamiento en modo de espera.
