Mantener la unidad de estado sólido SATA en un ACX7100-32C

Eliminación de una unidad de estado sólido SATA de un ACX7100-32C

Antes de retirar un SSD SATA del dispositivo, asegúrese de haber tomado las precauciones necesarias para evitar daños en la descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

Asegúrese de que tiene las siguientes piezas y herramientas disponibles para quitar una SSD SATA de un enrutador ACX7100-32C:

  • Correa de conexión a tierra ESD

  • Bolsa antiestática o estera antiestática

  • Phillips (+) destornillador, número 1

El ACX7100-32C admite dos unidades de estado sólido (SSD) de 100 GB de conexión de tecnología avanzada en serie (SATA). Los SSD no se pueden instalar ni quitar cuando el sistema está activo. Debe apagar el sistema antes de reemplazar el SSD. Los SSD están preinstalados en el ACX7100-32C.

  1. Coloque la bolsa antiestática o la estera antiestática sobre una superficie plana y estable.
  2. Envuélver y sujetar un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnudo, y conecte el otro extremo de la correa al punto ESD del chasis.
  3. Retire los tres tornillos cautivos que sujetan la placa de cubierta ssd con el destornillador Phillips (+). La placa de cubierta SSD se encuentra debajo del chasis (consulte la figura 3).

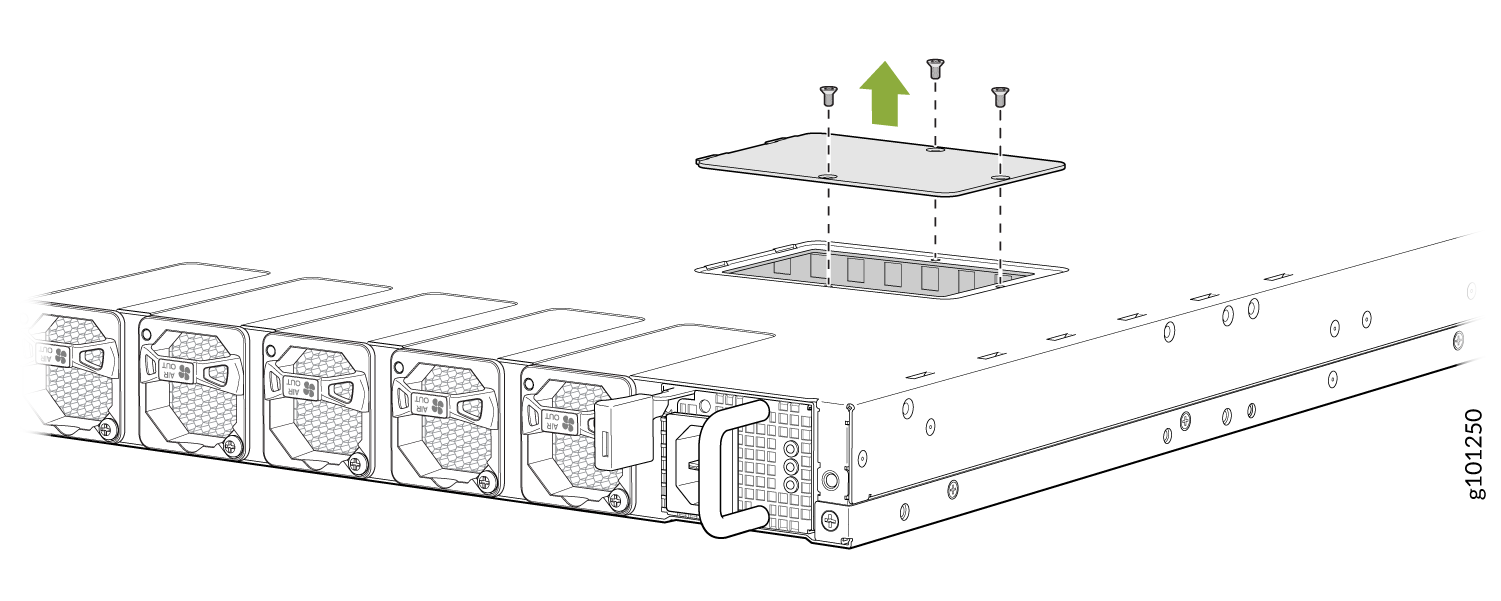

    Figura 1: Extracción de la placa Removing the SATA SSD Cover Plate de cubierta SSD SATA
  4. Quite el tornillo único que sujeta el SSD SATA en su lugar y deslice la unidad fuera del enchufe (consulte las figuras 2 y 3).

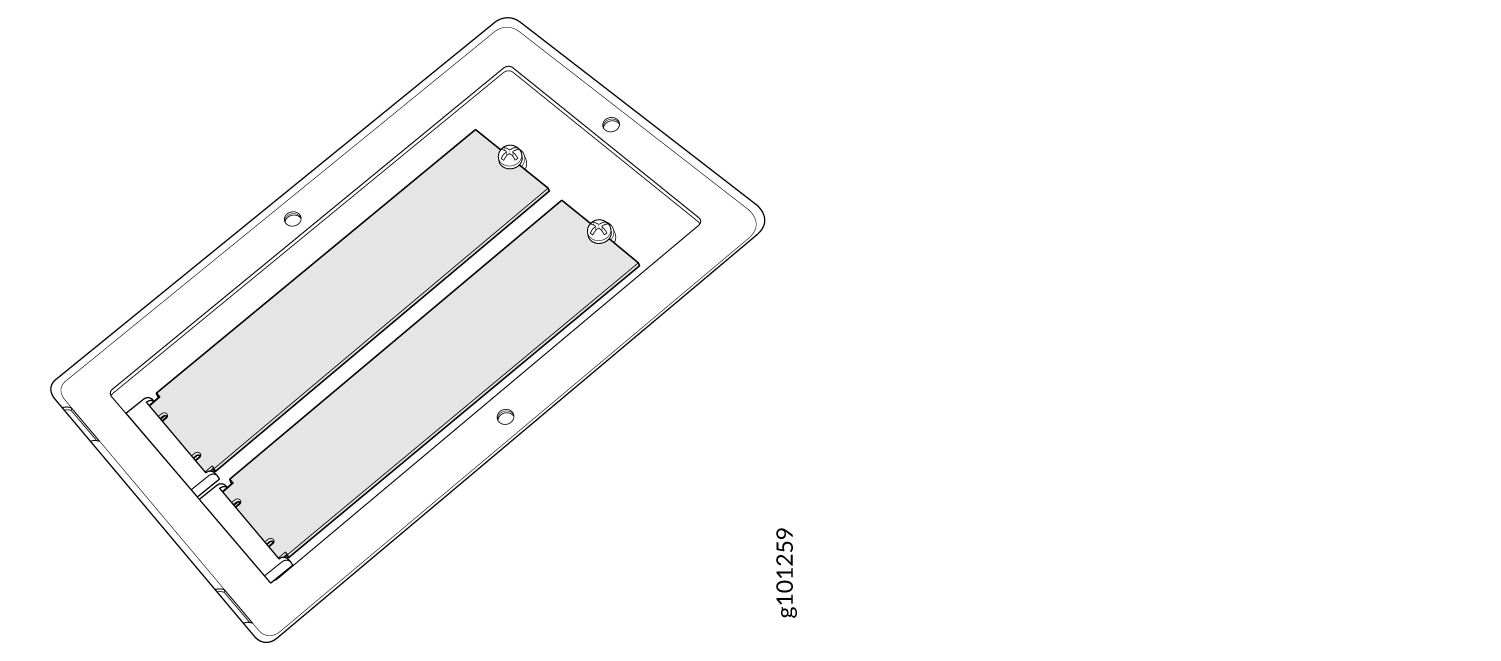

    Figura 2: SSD SATA SATA SSDs
    Figura 3: Eliminación del SSD Removing the SATA SSD SATA
  5. Coloque el SSD SATA en una bolsa electrostática o en una alfombra antiestática.
  6. Vuelva a colocar la placa de cubierta ssd sobre el chasis y apriete los tres tornillos cautivos que fijan la placa de cubierta ssd.

Instalación de una unidad de estado sólido SATA en un ACX7100-32C

Antes de instalar una SSD SATA en el dispositivo, asegúrese de haber tomado las precauciones necesarias para evitar daños en la descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

Asegúrese de tener las siguientes piezas y herramientas disponibles para instalar una SSD SATA en el enrutador ACX7100-32C:

  • Correa de conexión a tierra ESD

  • Bolsa antiestática o estera antiestática

  • Phillips (+) destornillador, número 1

  1. Coloque la bolsa antiestática o la estera antiestática sobre una superficie plana y estable.
  2. Envuélver y sujetar un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnudo, y conecte el otro extremo de la correa al punto ESD del chasis.
  3. Si aún no se ha eliminado, retire los tres tornillos cautivos que sujetan la placa de cubierta ssd con el destornillador Phillips (+). La placa de cubierta SSD se encuentra debajo del chasis (consulte la figura 4).
    Figura 4: Extracción de la placa Removing the SATA SSD Cover Plate de cubierta SSD SATA

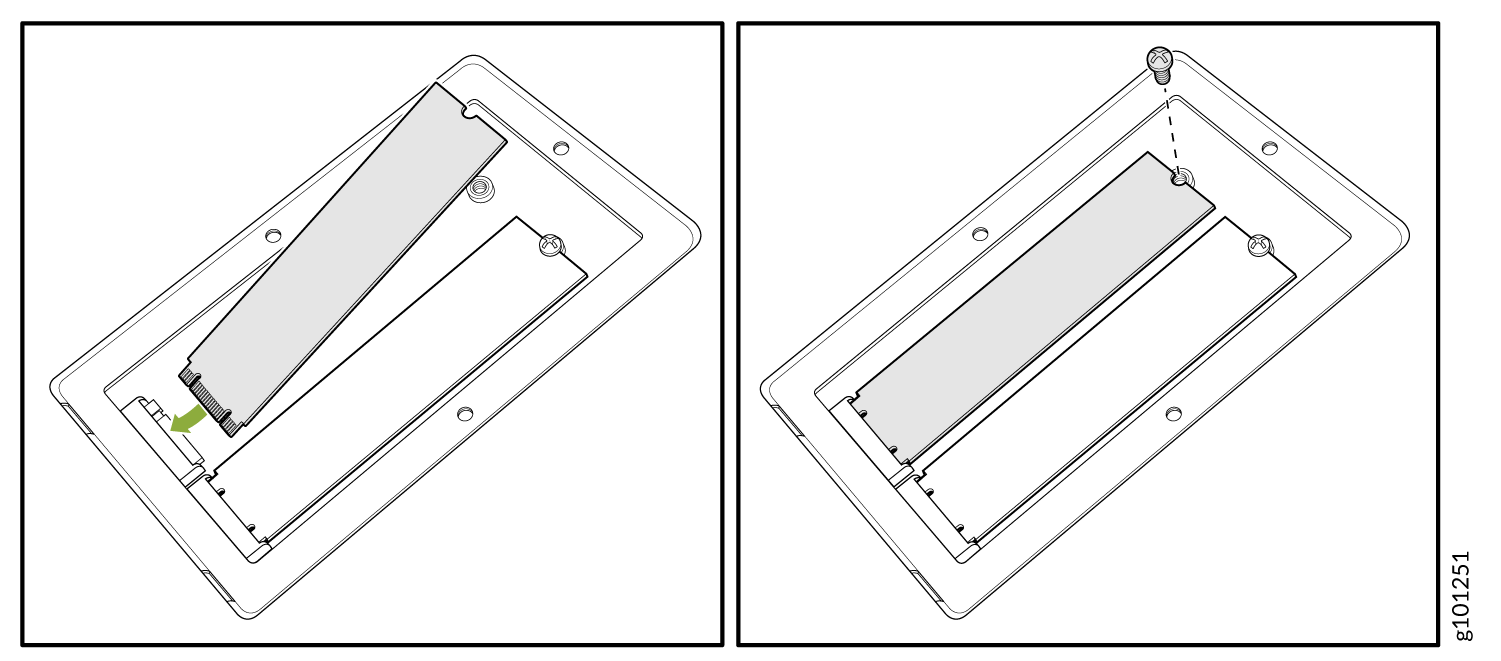

  4. Deslice la unidad en el conector SSD y apriete el tornillo único que sujeta la SSD SATA (consulte la figura 5).
    Figura 5: Instalación del SSD Installing the SATA SSD SATA
  5. Vuelva a colocar la placa de cubierta ssd sobre el chasis y apriete los tres tornillos cautivos que fijan la placa de cubierta ssd.
