Conecte el ACX710 a la alimentación

Conecte tierra a los enrutadores ACX710

Para cumplir con los requisitos de seguridad e interferencia electromagnética (EMI) y para garantizar un funcionamiento adecuado, el enrutador debe estar conectado a tierra adecuadamente antes de conectar la alimentación.

Necesita un soporte de terminal de conexión a tierra protector para conectar el chasis a tierra. Este soporte de dos orificios se fija en el lateral del chasis a través del riel de montaje y proporciona un terminal de conexión a tierra protector para el enrutador. Los puntos de conexión a tierra están en forma de pernos que están dimensionados para tornillos M6 Torx. (Debe proporcionar estos tornillos con arandelas integradas, ya que no los enviamos en el kit de accesorios).

Debe instalar el ACX710 en una ubicación de acceso restringido y asegurarse de que el chasis esté siempre conectado a tierra. El ACX710 tiene un terminal de conexión a tierra protector de dos orificios provisto en el chasis. Consulte la figura 1. En todas las circunstancias, utilice esta conexión a tierra para conectar a tierra el chasis. Para los sistemas alimentados por CA, también debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de orejeta de conexión a tierra de dos orificios. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de conexión a tierra protector de dos orificios.

Para conectar a tierra el enrutador ACX710:

  1. Verifique que un electricista con licencia haya conectado la lengüeta del cable provista con el enrutador al cable de conexión a tierra.
  2. Coloque una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte el otro extremo de la correa a un punto de conexión a tierra ESD de sitio aprobado. Consulte las instrucciones de su sitio.
  3. Asegúrese de que todas las superficies de conexión a tierra estén limpias y tengan un acabado brillante antes de realizar conexiones a tierra.
  4. Conecte el cable de conexión a tierra a una toma a tierra adecuada.
  5. Coloque la lengüeta del cable de conexión a tierra sobre los puntos de conexión a tierra en el lateral del chasis (consulte la figura 1).
    Figura 1: Conecte el cable de conexión a tierra al enrutador Connect the Grounding Cable to the ACX710 Router ACX710
  6. Asegure la lengüeta del cable de conexión a tierra con los tornillos.
  7. Coloque el cable de conexión a tierra y verifique que no toque ni bloquee el acceso a los componentes del enrutador y que no cubra donde las personas puedan tropezar con él.
Nota:

  • Los conectores desnudos y todas las superficies de conexión a tierra deben tener un acabado brillante y recubrirse con un antioxidante antes de realizar las conexiones de engarzado.

  • Los recubrimientos no conductores en el equipo que se va a unir o conectar a tierra deben eliminarse de los hilos y otras superficies de contacto para asegurar la continuidad eléctrica. Para atornillar la caja a su bastidor, use los tornillos de montaje de la unidad de tipo formador de rosca que eliminan cualquier pintura o recubrimiento no conductor para establecer contacto de metal a metal.

Cableado de alimentación de CC

Antes de conectar el cable de alimentación de CC, debe asegurarse de que la polaridad de la instalación del cable de alimentación de CC sea correcta.

La Figura 2, la Figura 3 y la Figura 4 muestran los estilos de cableado de alimentación de CC para un enrutador ACX710.

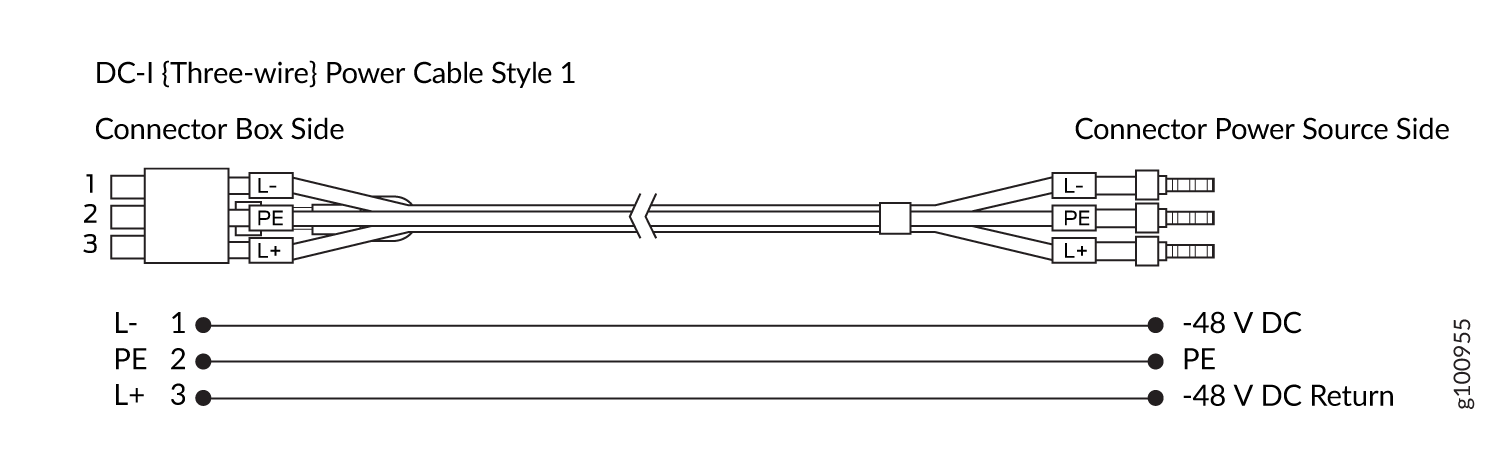

Figura 2: Cable de alimentación de CC estilo 1 Diagram of a DC-I power cable labeled Power Cable Style 1 showing three wires: L- for -48 V DC, PE for Protective Earth, and L+ for -48 V DC Return.

En la Tabla 1 se enumeran los cables de alimentación de CC que siguen el estilo 1 de cable de alimentación de CC de 3 hilos.

Tabla 1: Cables de alimentación de CC para el estilo de cable de alimentación 1
Número de pieza de Juniper Conjunto del cable de alimentación
  Largura Calibre

ACX700DC310

10000 mm

14 AWG

ACX700DC32



2500 mm

14 AWG

ACX700DC35

5000 mm

14 AWG
Figura 3: Cable de alimentación de CC estilo 2 DC-C two-wire power cable diagram showing Style 2 connections: Pin 1 to L- -48 V DC, Pin 2 to PE -48 V DC Return, Pin 3 to L+.

En la Tabla 2 se enumera el cable de alimentación de CC que sigue el estilo 2 de cable de alimentación de CC de 2 hilos.

Tabla 2: Cable de alimentación de CC para cable de alimentación estilo 2
Número de pieza de Juniper Conjunto del cable de alimentación
  Largura Calibre

ACX700DC21

1800 mm

14 AWG

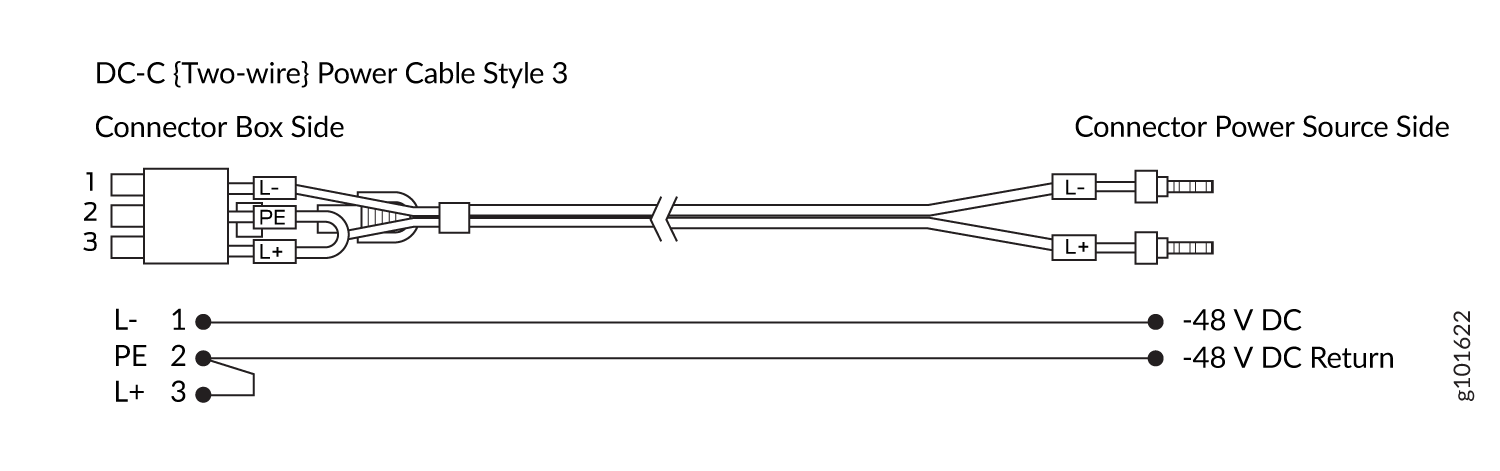

Figura 4: Cable de alimentación de CC estilo 3 Wiring diagram for DC-C two-wire power cable Style 3 showing connections between Connector Box Side and Connector Power Source Side.

En la Tabla 3 se enumeran los cables de alimentación de CC que siguen el estilo de cable de alimentación 3.

Tabla 3: Cables de alimentación de CC para el estilo de cable de alimentación 3
Número de pieza de Juniper Conjunto del cable de alimentación
  Largura Calibre

ACX700DC22

2500 mm

14 AWG

ACX700DC210

10000 mm

14 AWG

ACX700DC25

5000 mm

14 AWG

Para el cable de alimentación DC-I (tres hilos) estilo 1, si el PE está conectado a –48 V DC en fuentes de alimentación de CC, causará un cortocircuito y el disyuntor de las fuentes de alimentación de CC se disparará.

Para el cable de alimentación CC-C (dos hilos) estilo 3, si el retorno de CC de –48 V está conectado a –48 V CC en fuentes de alimentación de CC, causará un cortocircuito y el disyuntor de la fuente de alimentación de CC se disparará.

Conecte la alimentación de CC a un enrutador ACX710

Antes de empezar a conectar la alimentación de CC al enrutador:

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD) (consulte Prevención de daños por descarga electrostática).

  • Asegúrese de haber conectado el chasis del enrutador a tierra a tierra.

    CAUTELA:

    Antes de conectar la alimentación al enrutador, un electricista con licencia debe conectar una lengüeta de cable a los cables de conexión a tierra y de alimentación que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el enrutador (por ejemplo, provocando un cortocircuito).

    Para cumplir los requisitos de seguridad e interferencia electromagnética (EMI) y garantizar un funcionamiento correcto, debe conectar el chasis a tierra antes de conectarlo a la alimentación.

  • Asegúrese de tener disponibles las siguientes piezas y herramientas:

    • Cables de fuente de alimentación de CC

    • Multímetro (no incluido)

Para conectar la alimentación de CC a un enrutador ACX710:

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda, y conecte el otro extremo de la correa al punto ESD del sitio.
  2. Apague la entrada del aparato de entrada de CC de la fuente de alimentación.
  3. Conecte el cable de alimentación a la toma de corriente.
  4. Inserte el cable de alimentación firmemente en la entrada.
    Figura 5: Conecte un cable de alimentación de CC a un enrutador Connect a DC Power Cord to an ACX710 Router ACX710
  5. Enrute el cable de alimentación adecuadamente. Verifique que el cable de alimentación no bloquee la salida de aire o el acceso a los componentes del enrutador, ni que cubra donde las personas puedan tropezar con él.
  6. Encienda la fuente de alimentación de la fuente.
