Componentes de chasis ACX1000 y ACX1100
Puerto de contacto de alarma en enrutadores ACX1000 y ACX1100
Los enrutadores ACX1000 y ACX1100 tienen cuatro contactos de alarma externos (también conocidos como posibles contactos libres) para conectar el enrutador a dispositivos de alarma externos. El puerto etiquetado COMO ALARM utiliza un conector tipo D de 15 pines. El contacto de alarma externa tiene 15 pines que aceptan un cable de núcleo único de dispositivos de alarma externos. Se requiere un cable de alarma DE15 para conectar el enrutador ACX1000 y ACX1100 a dispositivos de alarma externos. Utilice el cable de calibre adecuado para el dispositivo externo que está conectando.
Cada vez que una condición del sistema activa una alarma, se activan los contactos de relé de alarma, que a su vez activan los dispositivos de alarma externos. La configuración de alarma está abierta o cerrada.
Puede conectar y configurar dos alarmas de salida y cuatro alarmas de entrada. Se reservan dos alarmas de salida adicionales que se utilizan para indicar alarmas de sistema mayores y menores. Cada alarma de salida e entrada tiene dos contactos para conectar el enrutador a dispositivos de alarma externos. El contacto 1 de cada alarma se puede configurar como Normalmente Abierto [NO] o Normalmente Cerrado [NC] a través de la CLI. El contacto 2 de cada alarma funciona como una referencia [REF] o como terminal potencial negativo para el contacto 1 de la alarma correspondiente y proporciona una ruta actual para dispositivos de alarma externos. En la tabla 1 se describen las funciones de los contactos de alarma.
Nombre del contacto |
Nombre del contacto |
Función |
---|---|---|
Contacto 1 |
Normalmente abierto (NO) |
La corriente no fluye a través de los contactos 1 y 2 [REF] cuando funciona con normalidad. Cuando la corriente fluye, se genera la alarma cerrada. |
Normalmente cerrado (NC) |
La corriente fluye a través de los contactos 1 y 2 [REF] cuando funciona con normalidad. Cuando la corriente deja de fluir, se genera la alarma abierta. |
|
Contacto 2 |
Referencia (REF) |
Proporciona la ruta actual para el dispositivo externo de notificación de alarmas y funciona como terminal de referencia o potencial negativo para el contacto 1. |

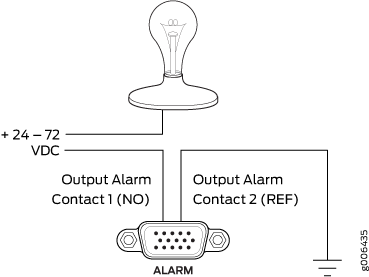

En la Figura 1, se muestra un ejemplo de un diagrama de cableado para un dispositivo de notificación de alarma de salida simple. En este caso, el dispositivo es una bombilla que se ilumina cuando el dispositivo encuentra una condición que activa el LED de alarma roja y los contactos de relé. Los contactos de relé de alarma también se pueden utilizar para activar otros dispositivos, como campanas o timbres.

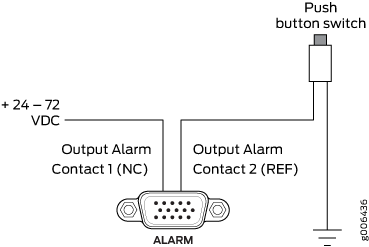

La Figura 2 muestra un ejemplo de un diagrama de cableado para un dispositivo de notificación de alarmas de entrada simple. En este caso, el conmutador de botón es un sensor de alarma que activa una alarma de entrada cuando se produce una condición de apertura de puerta.

Ver también
Puertos de reloj en los enrutadores ACX1000 y ACX1100
Los puertos de reloj adquieren el origen del reloj y sincronizan la comunicación a través de interfaces de multiplexación por división de tiempo (TDM) en el enrutador. Los puertos de reloj distribuyen una señal de reloj sincronizada por todo el enrutador mediante el bloqueo de una señal de reloj que se origina en una fuente de reloj interna o conectándose a una fuente de reloj externa.
Las entradas de reloj de referencia pueden ser relojes de línea T1/E1, relojes recuperados de Ethernet, relojes recuperados IEEE 1588v2 o temporización xDSL NTU-R. Los relojes de referencia disponibles externamente son los de velocidad BITS T1/E1, 1 pulso por segundo (PPS) y 10 MHz. Los cuatro conectores de subminiatura B (SMB) en el panel frontal del enrutador se conectan a fuentes de señal de reloj externas. Los puertos de reloj proporcionan los relojes de salida sincronizados desde cualquiera de las entradas de referencia anteriores según la prioridad del reloj.
Las fuentes de reloj internas del enrutador ACX1000 y ACX1100 incluyen:
Puerto de tiempo del sistema de temporización integrado en el edificio externo (BITS)
Conectores SMB de 10 MHz (una entrada y una salida)
Puertos de 1,544-MHz/2,048 MHz T1/E1 (RJ-48) para la entrada o salida de temporización
1 conectores PPS SMB (una entrada y una salida)
Hora del día (TOD) Puerto RS232
Compatibilidad con SyncE en puertos RJ-45/SFP como entrada o salida de temporización
La temporización de paquetes (IEEE 1588v2) incluye:
Entrada de temporización cuando se configura como reloj ordinario (OC) o reloj de límite (BC)
Salida de temporización cuando se configura como BC
Ver también
Panel frontal de un enrutador ACX1000

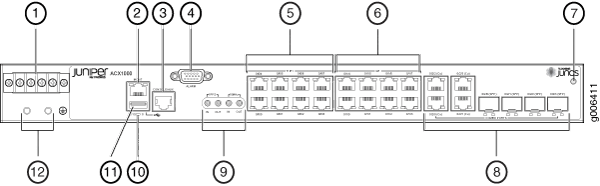

El panel frontal de un enrutador ACX1000 consta de los siguientes componentes (consulte la figura 3):
LED de estado del chasis etiquetado como SYS
Terminales de alimentación de CC
Puerto USB para actualizar Junos OS
Puerto Ethernet de administración etiquetado como MGMT
Consola o puerto auxiliar etiquetado como CONSOLE/AUX
Puerto de contacto de alarma etiquetado como ALARMA: acepta un cable de alarma DE-15
Puerto de entrada de reloj externo etiquetado EXT REF CLK IN
Puertos de reloj externos que admiten entrada y salida de 1PPS y 10 MHz
Puertos de red y INDICADORES de estado correspondientes:
Ocho puertos T1/E1 etiquetados del 0/0/0 al 0/0/7
Ocho puertos RJ-45 Gigabit Ethernet etiquetados del 0/1/0 al 0/1/7
Puertos gigabit Ethernet combinados etiquetados de 0/2/0 a 0/2/3, ya sea:
Cuatro puertos RJ-45 Gigabit Ethernet etiquetados como Cu
Cuatro puertos Gigabit Ethernet etiquetados como SFP que aceptan transceptores SFP

1
—
Terminales de CC
|
7
—
Punto ESD
|
2
—
Puerto Ethernet de administración
|
8
—
Combinación de puertos Gigabit Ethernet RJ-45 y SFP
|
3
—
Puerto de consola o auxiliar
|
9
—
Puertos de reloj externos
|
4
—
Puerto de contacto de alarma
|
10
—
LED del sistema (SYS)
|
5
—
Puertos T1/E1
|
11
—
Puerto USB
|
6
—
Puertos Gigabit Ethernet (GE)
|
12
—
Terminales de conexión a tierra
|
Ver también
Panel frontal de un enrutador ACX1100

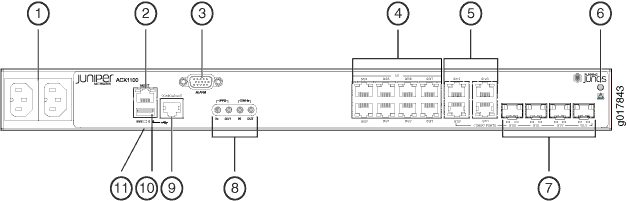

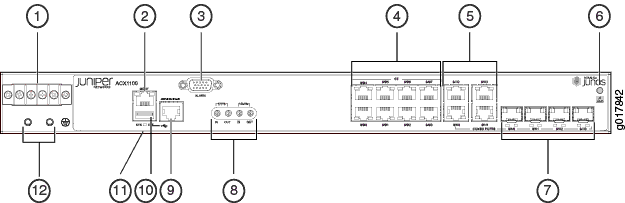

El panel frontal de un enrutador ACX1100 consta de los siguientes componentes (consulte la Figura 4 y la Figura 5):
LED de estado del chasis etiquetado como SYS
Entradas de alimentación AC o terminales de alimentación de CC
Puerto USB para actualizar Junos OS
Puerto Ethernet de administración etiquetado como MGMT
Consola o puerto auxiliar etiquetado como CONSOLE/AUX
Puerto de contacto de alarma etiquetado como ALARMA: acepta un cable de alarma DE-15
Puerto de entrada de reloj externo etiquetado EXT REF CLK IN
Puertos de reloj externos que admiten entrada y salida de 1PPS y 10 MHz
Puertos de red y INDICADORES de estado correspondientes:
Ocho puertos RJ-45 gigabit Ethernet (GE) etiquetados del 0/0/0 al 0/0/7
Puertos de combinación etiquetados de 0/1/0 a 0/1/3, ya sea:
Cuatro puertos RJ-45 Gigabit Ethernet
Cuatro puertos SFP Gigabit Ethernet que aceptan transceptores SFP

1
—
Entradas de CA
|
7
—
Combinación de puertos SFP Gigabit Ethernet
|
2
—
Puerto Ethernet de administración
|
8
—
Puertos de reloj externos
|
3
—
Puerto de contacto de alarma
|
9
—
Puerto de consola o auxiliar
|
4
—
Puertos Gigabit Ethernet (GE)
|
10
—
Puerto USB
|
5
—
Combinación de puertos Gigabit Ethernet RJ-45
|
11
—
LED del sistema (SYS)
|
6
—
Punto ESD
|

1
—
Terminales de CC
|
7
—
Combinación de puertos SFP Gigabit Ethernet
|
2
—
Puerto Ethernet de administración
|
8
—
Puertos de reloj externos
|
3
—
Puerto de contacto de alarma
|
9
—
Puerto de consola o auxiliar
|
4
—
Puertos Gigabit Ethernet (GE)
|
10
—
Puerto USB
|
5
—
Combinación de puertos Gigabit Ethernet RJ-45
|
11
—
LED del sistema (SYS)
|
6
—
Punto ESD
|
12
—
Terminales de conexión a tierra
|
Ver también
Puertos de enlace ascendente en enrutadores ACX1000 y ACX1100
A menos que se especifique lo contrario, la información sobre los puertos de enlace ascendente se aplica a los enrutadores ACX1000 y ACX1100.
Puede encontrar información sobre los transceptores conectables compatibles con su dispositivo Juniper Networks mediante la Herramienta de compatibilidad de hardware. Además del tipo de transceptor y conector, se documentan las características ópticas y del cable (cuando corresponda) para cada transceptor. La herramienta de compatibilidad de hardware le permite buscar por producto, mostrando todos los transceptores compatibles en ese dispositivo o categoría, mostrando todos los transceptores por velocidad o tipo de interfaz. La herramienta de compatibilidad de hardware se encuentra en https://apps.juniper.net/hct/.
La lista de transceptores compatibles para el ACX1000 se encuentra en https://pathfinder.juniper.net/hct/product/#prd=ACX1000. La lista de transceptores compatibles para el ACX1100 se encuentra en https://pathfinder.juniper.net/hct/product/#prd=ACX1100.
Puertos T1/E1
El enrutador ACX1000 tiene ocho puertos T1/E1 ubicados en el panel frontal. En la tabla 2 se describen los puertos con más detalle.
Característica |
Descripción |
---|---|
Velocidad de línea |
E1: 2,048 Mbps por canal T1: 1,544 Mbps por canal |
Encapsulación |
Modo TDM (SAToP) Modo ATM PWE3/ATM IMA |
Enmarcar |
Superframe (D4) Superframe extendido (ESF) Canal claro enmarcado |
Funciones de diagnóstico |
T1/E1 T1 FDL CSU BERT JIT |
Cable |
Par trenzado blindado de categoría 5 |
Conector |
Conector RJ-48 de 100 ohm |
Numeración de puertos (hardware) |
Del 0/0/0 al 0/0/7 |
Numeración de puertos (software) |
Trama T1 (por defecto): Encuadre E1: |
Puertos Gigabit Ethernet RJ-45
Cada enrutador ACX1000 y ACX1100 tiene doce puertos Gigabit Ethernet RJ-45. En la tabla 3 se describen los puertos con más detalle.
Característica |
Descripción |
---|---|
Estándares compatibles |
|
Cable |
Categoría 5 |
Conector |
RJ-45 |
Numeración de puertos (hardware) |
ACX1000: 0/1/0 a 0/1/7 y 0/2/0 (Cu) a 0/2/3 (Cu) ACX1100: del 0/0/0 al 0/0/7 y del 0/1/0 al 0/1/3 |
Numeración de puertos (software) |
ACX1000: ACX1100: |
Puertos SFP Gigabit Ethernet
Los puertos SFP gigabit Ethernet descritos en la tabla 4 se encuentran en la parte frontal del chasis, lo que le permite instalar transceptores conectables de factor de forma pequeño (SFP).
Característica |
Descripción |
---|---|
Estándares compatibles |
Consulte la Herramienta de compatibilidad de hardware para ver las especificaciones de los transceptores compatibles con ACX1000 o ACX1100. La lista de transceptores compatibles para el ACX1000 se encuentra en https://pathfinder.juniper.net/hct/product/#prd=ACX1000. La lista de transceptores compatibles para el ACX1100 se encuentra en https://pathfinder.juniper.net/hct/product/#prd=ACX1100. |
Cable |
|
Conector |
|
Numeración de puertos (hardware) |
|
Numeración de puertos (software) |
|
Ver también
Indicadores LED en enrutadores ACX1000 y ACX1100
A menos que se especifique lo contrario, la información acerca de los INDICADORES se aplica a los enrutadores ACX1000 y ACX1100.
- LED del sistema en el panel frontal
- LED de puerto T1/E1
- LED de puerto Ethernet
- LED de puerto SFP
- Leds de puerto de consola y administración en el panel frontal
LED del sistema en el panel frontal
Un LED bicolor etiquetado como SYS indica el estado del enrutador. En la tabla 5 se describe el LED del sistema con más detalle.
Etiqueta |
Color |
Estado |
Descripción |
---|---|---|---|
SYS |
Verde |
Parpadeando |
El enrutador está en transición en línea. |
En forma constante |
El enrutador funciona normalmente. |
||
Rojo |
Parpadeando |
El enrutador informó una alarma. |
|
En forma constante |
Error en el enrutador. |
LED de puerto T1/E1
El panel frontal del enrutador ACX1000 tiene ocho puertos T1/E1, cada uno con un par de indicadores LED de puerto. En la tabla 6 se describen los indicadores LED con más detalle.
Nombre |
Ubicación |
Color |
Descripción |
---|---|---|---|
Enlace |
Izquierda |
Verde |
En línea sin alarmas ni fallas. |
Rojo |
Activo con una alarma local; el enrutador detectó un error. |
||
– |
No está habilitado. |
||
Vínculo (alarmas remotas) |
Correcto |
Amarillo |
En línea con alarmas para fallas remotas. |
LED de puerto Ethernet
Cada puerto Gigabit Ethernet RJ-45 en el panel frontal del enrutador tiene un par de indicadores LED de puerto. En la Tabla 7 se describen los INDICADORES con más detalle.
Nombre |
Ubicación |
Color |
Estado |
Descripción |
---|---|---|---|---|
Enlace |
Correcto |
Ámbar |
En |
El vínculo está en línea. |
– |
Desactivado |
Sin vínculo. |
||
RX |
Izquierda |
Verde |
Parpadeando |
El puerto está recibiendo datos. |
– |
Desactivado |
El puerto no está recibiendo datos. |
LED de puerto SFP
El panel frontal tiene cuatro puertos SFP Gigabit Ethernet, cada uno con un par de LED de puerto. En la tabla 8 se describen los indicadores LED con más detalle.
Nombre |
Ubicación |
Color |
Estado |
Descripción |
---|---|---|---|---|
Enlace |
Correcto |
Ámbar |
En |
El vínculo está en línea. |
– |
Desactivado |
Sin vínculo. |
||
RX |
Izquierda |
Verde |
Parpadeando |
El puerto está recibiendo datos. |
– |
Desactivado |
El puerto no está recibiendo datos. |
Leds de puerto de consola y administración en el panel frontal
Dos puertos RJ-45 etiquetados como MGMT y CONSOLE/AUX cada uno tienen un par de indicadores LED que muestran el estado del puerto. En la tabla 9 se describen los indicadores LED con más detalle.
Nombre |
Ubicación |
Color |
Estado |
Descripción |
---|---|---|---|---|
Vínculo/actividad |
Correcto |
Ámbar |
En |
El vínculo está en línea. |
Amarillo |
Parpadeando |
Indica la actividad del vínculo. |
||
– |
Desactivado |
Sin vínculo. |
||
RX |
Izquierda |
Verde |
Parpadeando |
El puerto está recibiendo datos. |
– |
Desactivado |
El puerto no está recibiendo datos. |
