대시보드 개요

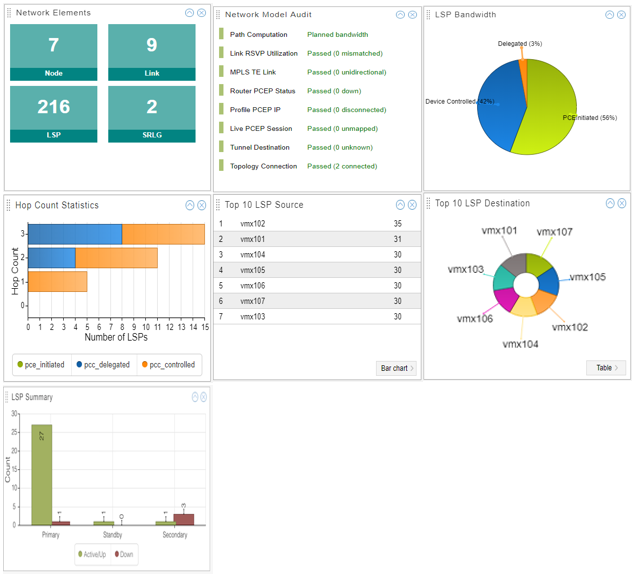

대시보드 보기는 그림 1에 나와 있습니다. 대시보드는 네트워크와 관련된 다양한 상태 및 통계 정보를 기본 설정에 따라 정렬할 수 있는 위젯 모음으로 제공합니다. 표시된 정보는 읽기 전용입니다.
표시하지 않음
표 1 에서는 사용 가능한 대시보드 위젯에 대해 설명합니다.
위젯 |
설명 |
|---|---|
네트워크 요소 |
클라이언트에서 계산된 모델의 요소(노드, 링크, LSP, SRLG)의 합계. 값이 네트워크 상태(왼쪽 창) 또는 네트워크 정보 테이블에 보고된 정보와 다르다면 계산에 사용되는 데이터 원본이 다르고 클라이언트에 대한 동기화 속도가 다르기 때문입니다. |
네트워크 모델 감사 |
주기적으로 상태를 극으로 표시합니다. 이것은 문제 해결 도구입니다. |
LSP 대역폭 |
각 LSP 유형(PCE 시작, PCC 위임, PCC 제어)이 차지하는 총 LSP 대역폭의 백분율을 보여주는 파이 차트. |
홉 수 통계 |
LSP 유형(PCE 시작, PCC 위임, PCC 제어)당 홉 수별로 LSP 수를 집계합니다. 즉, 3개의 홉과 2개의 홉 등으로 각 유형의 LSP 수를 보여줍니다. LSP 유형은 하단의 키에 따라 색상으로 구분됩니다. 키에서 LSP 유형을 클릭하여 LSP 유형 숨기기와 숨기기 해제 사이를 전환합니다. 색상 막대 위에 마우스를 올려 카운트를 확인합니다. |
상위 10개 LSP 소스 |
거기에서 발생하는 LSP가 있는 상위 10개 라우터 및 원래 LSP의 수. 오른쪽 하단 모서리에 있는 버튼을 클릭하여 테이블, 막대 차트 및 원형 차트 표현 간에 전환합니다. |
10 LSP 목적지 |
거기서 종료되는 LSP가 있는 상위 10개 라우터 및 종료 LSP의 수. 오른쪽 하단 모서리에 있는 버튼을 클릭하여 표, 막대 차트 및 원형 차트 표현 간에 전환합니다. |
LSP 요약 |
Up 및 Down인 활성, 대기 및 보조 LSP의 수. |
대시보드는 위젯 배열을 사용자 지정하기 위한 다음 옵션을 제공합니다.
대시보드 보기의 오른쪽 상단 모서리에 있는 설정 드롭다운 메뉴를 사용하여 위젯 열의 수를 변경할 수 있습니다.
그림 2에서 볼 수 Two columns 있듯이 또는 Three columns.
그림 2: 대시보드 설정 메뉴
위젯의 오른쪽 상단 모서리에 있는 위쪽 화살표를 클릭하여 위젯을 최소화합니다.
위젯의 오른쪽 상단 모서리에 있는 X를 클릭하여 위젯을 닫습니다.
위젯을 드래그 앤 드롭하여 대시보드에서 재배치합니다.
대시보드의 오른쪽 상단 모서리에 있는 설정 드롭다운 메뉴에서 모든 위젯을 원래 디스플레이 배열로 되돌리도록 선택합니다 Restore defaults .
