VRRP 프로파일 이해
VRRP(Virtual Router Redundancy Protocol)는 LAN상의 호스트가 호스트에서 단일 기본 라우트의 정적 구성 이상을 요구하지 않고도 해당 LAN에서 이중화된 라우팅 디바이스를 사용할 수 있도록 지원합니다. VRRP가 활성화된 라우팅 장비는 호스트에서 구성된 기본 경로에 해당하는 IP 주소를 공유합니다. 라우팅 디바이스 중 하나는 기본(활성)이며 다른 디바이스는 백업 장비입니다. 1차 라우터에 장애가 발생하면 백업 라우터 중 하나가 새로운 기본 라우터가 되어 가상 기본 라우팅 플랫폼을 제공하고 단일 라우팅 장비에 의존하지 않고 LAN상의 트래픽을 라우팅할 수 있습니다. VRRP를 사용하면 백업 라우팅 장비가 호스트와의 상호 작용 없이 몇 초 내에 실패한 기본 라우터를 넘겨 받을 수 있습니다.
VRRP가 활성화되는 라우팅 디바이스는 기본 및 백업 디바이스를 동적으로 선택합니다. 또한 기본 역할 선거에 대해 1에서 255까지의 우선 순위를 지정하여 기본 라우터와 백업 라우터의 할당을 구성할 수 있으며, 255가 가장 높은 우선 순위입니다. VRRP 기능은 기본적으로 정기적으로 백업 장비에 광고를 전송합니다. 기본 간격은 1초이지만 이 간격을 설정할 수 있습니다. 설정된 기간 동안 백업 장비가 광고를 받지 못하는 경우, 다음으로 가장 높은 우선 순위를 가진 백업 장비가 기본 장비로 인계되어 패킷 전달을 시작합니다. 네트워크 트래픽을 최소화하기 위해 VRRP는 기본 역할을 하는 장치만 특정 시점에 VRRP 광고를 전송하는 방식으로 설계되었습니다. 백업 장비는 기본 디바이스로 인계되지 않는 한 광고를 전송하지 않습니다.

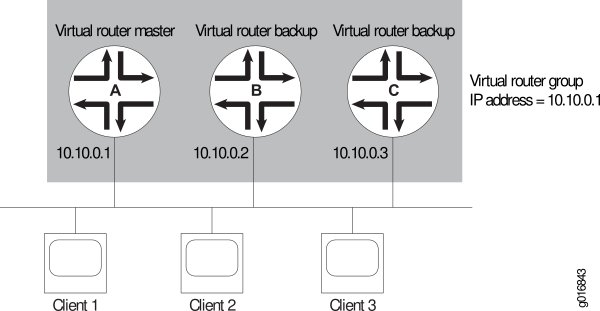

다음 그림에서는 기본 VRRP 토폴로지를 설명합니다. 이 예에서는 라우터 A, B, C가 VRRP를 실행하며 함께 가상 라우터 역할을 합니다. 이 가상 라우터의 IP 주소는 10.10.0.1입니다(라우터 A의 물리적 인터페이스와 동일한 주소).
가상 라우터는 라우터 A의 물리적 인터페이스의 IP 주소를 사용하기 때문에 라우터 A는 기본 라우터이며 라우터 B 및 C는 백업 VRRP 라우터의 역할을 합니다. 클라이언트 1~3은 기본 게이트웨이 IP 주소 10.10.0.1로 구성됩니다. 주 라우터인 라우터 A는 IP 주소로 전송된 패킷을 전달합니다. 기본 가상 라우터에 장애가 발생하면 우선 순위가 높은 백업 라우터가 기본 가상 라우터가 되어 LAN 호스트에 대한 중단 없는 서비스를 제공합니다. 라우터 A가 복구되면 다시 주 가상 라우터가 됩니다.
