Network Director에서 네트워크 토폴로지 이해

Junos Space Network Director는 주니퍼 네트웍스 EX 시리즈 이더넷 스위치 및 QFX 시리즈 디바이스를 모니터링하고 관리하는 기능을 제공하며, 라우터 및 스위치와 같은 검색된 디바이스와 관리되는 디바이스 간의 연결 시각화를 지원합니다. 장치 간의 연결성과 위치와의 연결은 완전한 방식으로 토폴로지를 렌더링하기 위한 기반을 제공합니다.

네트워크 관리자는 네트워크의 다양한 네트워킹 디바이스, 물리적 위치 및 이러한 디바이스가 네트워크에서 상호 연결되는 방식을 명확하게 이해해야 합니다. 네트워크 토폴로지는 물리적 환경에 대한 연결 및 연결을 기반으로 Network Director에서 관리하는 네트워크의 다양한 디바이스 간의 상호 연결을 나타냅니다. 네트워크 토폴로지는 네트워크에 대한 시각적 인사이트를 제공하며, 이는 디버깅, 문제 해결, 계획 및 관리 작업 실행에 유용합니다.

네트워크의 토폴로지 보기에 액세스하려면 먼저 다음을 수행해야 합니다.

• 이 기능은 시스템이 인터넷에 연결되어 있는 동안에만 작동하므로 Network Director의 토폴로지 보기에 액세스하기 전에 Network Director 시스템을 인터넷에 연결하십시오.

  메모:

  Network Director 및 Network Director 클라이언트 시스템 모두에서 인터넷 연결을 사용할 수 있는지 확인합니다.

• 네트워크에서 Network Director가 관리하는 디바이스를 검색합니다. 장치 검색에 대한 자세한 내용은 물리적 네트워크에서 장치 검색을 참조하십시오.

  메모:

  Network Director가 검색하고 관리하는 모든 디바이스를 토폴로지 보기에서 사용할 수 있도록 하려면 디바이스 검색 중에 SNMP 매개 변수를 지정해야 합니다. 그러나 토폴로지 보기의 토폴로지 새로 고침 작업에서 SNMP 매개 변수를 지정할 수도 있습니다.

  메모:

  Network Director는 디바이스에서 LLDP, STP 또는 RSTP 프로토콜을 사용하여 디바이스와 네트워크의 인접 디바이스 연결을 결정하므로 이러한 프로토콜을 활성화했는지 확인합니다. LLDP 및 RSTP 프로토콜은 기본적으로 모든 EX 시리즈 스위치 및 QFX 시리즈 디바이스에서 활성화됩니다.

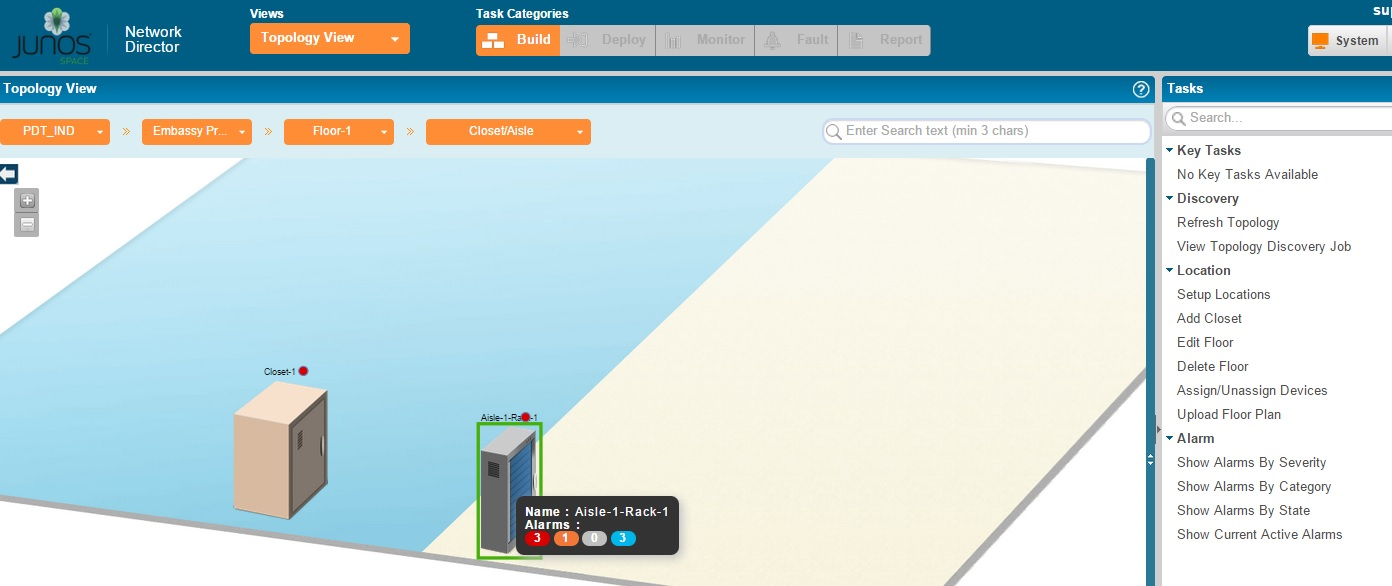

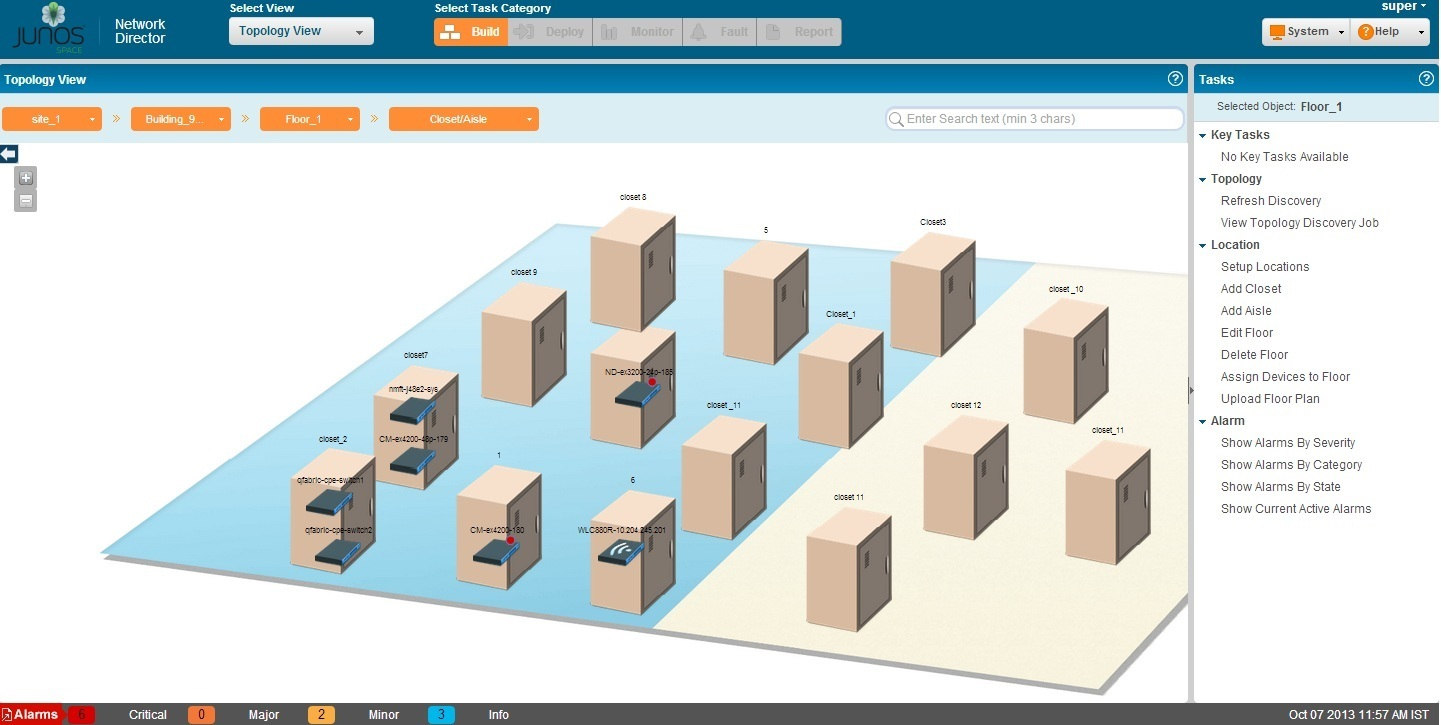

• 디바이스의 지리적 위치를 기반으로 네트워크에서 디바이스의 물리적 위치를 설정합니다. 위치 노드의 몇 가지 예로는 사이트, 건물, 바닥, 옷장 및 통로가 있습니다. 사이트 내의 건물 또는 건물 내의 층에서와 같이 다른 위치 노드 내에 하나의 위치 노드를 설정할 수 있습니다. 그런 다음 건물, 바닥, 실외 영역, 옷장 및 랙에서의 위치에 따라 네트워크 장치를 할당할 수 있습니다. 위치 보기에서 위치 관리 작업을 사용하는 것 외에도, 토폴로지 보기의 작업 메뉴에서 위치 설정 작업을 사용하여 Network Director에서 관리하는 네트워크 장치의 위치 세부사항을 설정할 수 있습니다. 자세한 내용은 위치 보기 설정하기를 참조하십시오. 디바이스-토폴로지 그룹 위치 관계는 디바이스가 토폴로지 맵의 특정 위치에 배치될 때 설정됩니다.
