2부: Juniper Mist Cloud에서 EX 스위치 및 Mist AP 구성 및 관리

단계별 절차

이 절차는 Juniper Mist Cloud에서 클라우드 레디 스위치를 요청하는 방법에 대해 설명합니다.

1. 웹 브라우저를 사용하여 Juniper Mist 계정에 로그인합니다. 모니터 페이지가 나타나고 Juniper Mist Cloud와 연결된 모든 주니퍼 액세스 포인트 및 클라이언트의 개요가 표시됩니다. 왼쪽 메뉴에서 조직 > 인벤토리 를 클릭하여 인벤토리 Juniper Mist 화면을 엽니다.

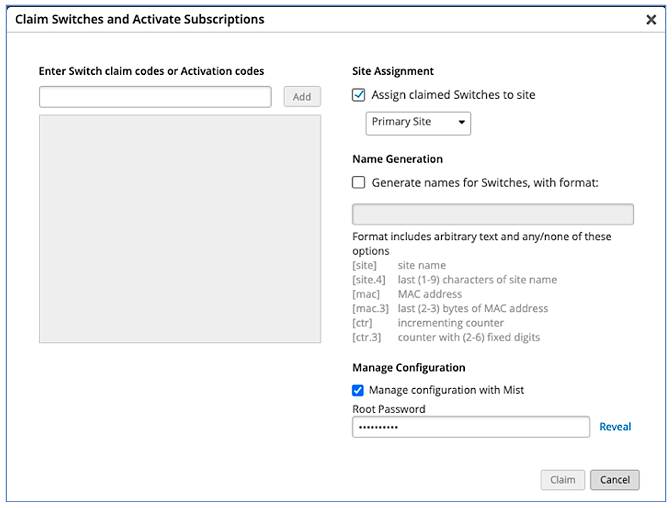

2. 인벤토리 화면 상단에서 스위치를 선택합니다. 스위치 청구(Claim Switches ) 버튼을 클릭하고 스위치에 대한 활성화 또는 청구 코드를 입력합니다.



3. 화면의 필드를 완료합니다. Manage configuration with Mist(으로 컨피그레이션 관리 ) 확인란을 선택하고 스위치의 루트 암호를 입력합니다. 이 옵션을 선택하면 스위치가 Juniper Mist 포털의 관리 하에 놓이게 됩니다. 따라서 충돌을 방지하기 위해 CLI를 사용하는 로컬 구성을 제한하는 것이 좋습니다. 예를 들어, CLI에서 로컬로 구성을 변경하지 않도록 경고하기 위해 스위치에 시스템 로그인 메시지를 생성할 수 있습니다.

4. 상자에서 스위치를 꺼내고 스위치 관리 포트에 인터넷 액세스를 제공합니다. 그런 다음 스위치의 전원을 켭니다. 제로 터치 프로비저닝(ZTP) 프로세스의 일환으로 스위치가 자동으로 전화 홈 서버(PHS)에 액세스하고 구성 업데이트를 위해 Juniper Mist Cloud에 연결합니다.

   ZTP 프로세스가 해결되면 스위치가 인벤토리 페이지에 자동으로 나타납니다. 웹 페이지를 새로 고쳤음에도 불구하고 몇 분 후에도 스위치가 나타나지 않으면 로그아웃했다가 다시 로그인해 보십시오. 그래도 스위치가 표시되지 않으면 디바이스가 클라우드에 연결되어 있는지 확인하는 방법에 대한 자세한 내용은 문제 해결 을 참조하십시오.

단계별 절차

이 절차에서는 지원되는 버전의 Junos OS를 실행하는 지원되는 EX 시리즈 스위치 간에 보안 연결을 설정하는 방법을 설명합니다. 또한 Juniper Mist 포털에 로그인할 수 있는지 확인합니다.

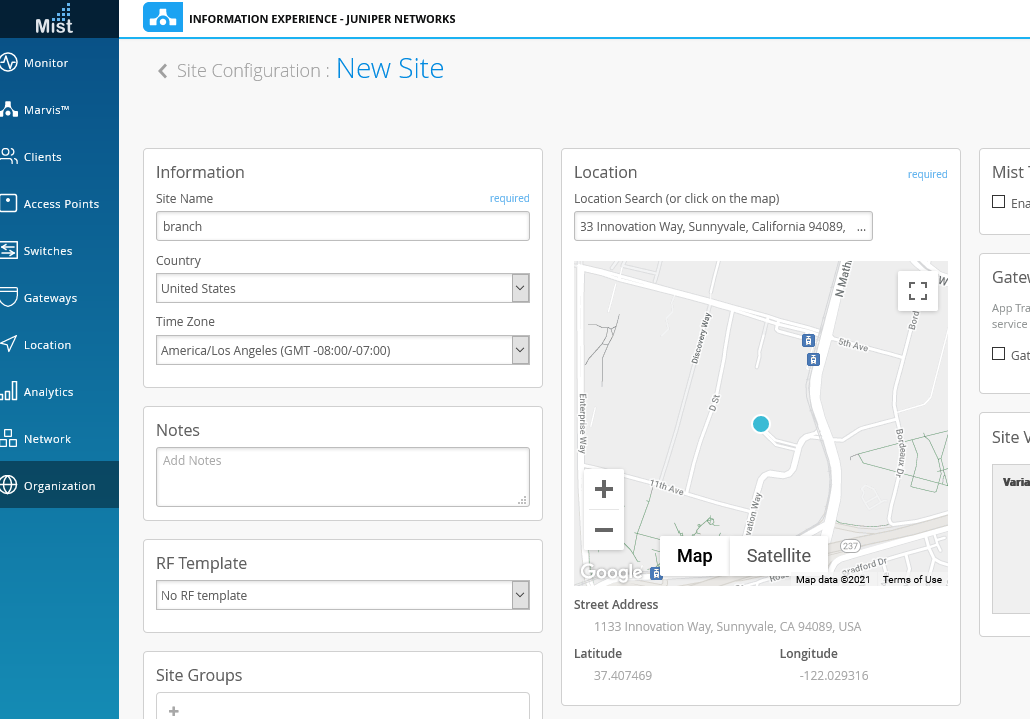

1. Juniper Mist Cloud에서 브랜치 사이트를 생성합니다. Juniper Mist Cloud 조직 > 사이트 구성을 클릭하여 사이트 화면을 엽니다. Create Site(사이트 만들기)를 클릭하고 새 사이트에 이름을 branch 할당합니다. 사이트의 위치도 입력해야 합니다. 이 경우 주니퍼 본사 주소를 입력합니다.

   스위치 관리 섹션까지 아래로 스크롤하여 원하는 루트 암호를 추가합니다. 나중에 구성 관리를 활성화하면 Juniper Mist Cloud가 지정된 비밀번호로 스위치 구성을 업데이트합니다. Save( 저장 )를 클릭하여 그림과 같이 새 분기 위치를 만듭니다.

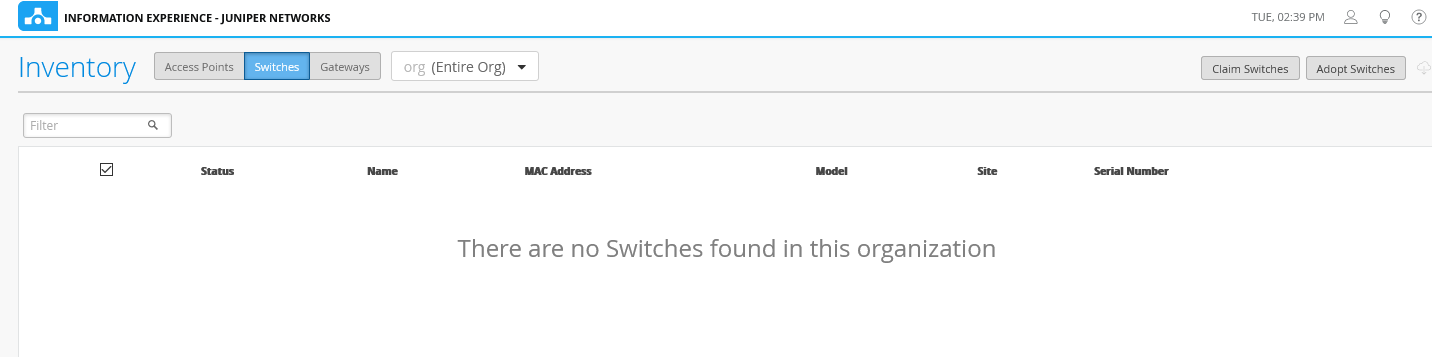

2. 브라운필드 스위치 도입. 조직(Organization) > 인벤토리(Inventory )를 클릭하여 인벤토리(Inventory) 화면을 엽니다. 이 예에서는 액세스 포인트 와 스위치 탭이 모두 비어 있습니다. 조직의 로그인에 따라 이미 요청/채택된 장치가 표시될 수 있습니다.



3. 인벤토리 화면 상단에서 스위치를 선택하고 오른쪽 상단 모서리에서 스위치 채택 을 클릭하여 Juniper Mist Cloud와의 보안 통신을 설정하는 데 필요한 Junos OS CLI 명령을 생성합니다.

4. 명령은 Juniper Mist 사용자 계정으로 스위치를 구성하고 Juniper Mist Cloud에 대한 SSH 연결을 활성화합니다. 이 SSH 연결은 포트 2200을 통해 TCP를 사용합니다. 이 포트는 구성 업데이트를 수행하고 원격 분석 데이터를 클라우드로 보내는 데 사용됩니다. 나중에 Juniper Mist Cloud에 연결하는 데 문제가 발생하는 경우 조직에서 아웃바운드 연결 요청 및 Juniper Mist 서비스와 주고받는 TCP 포트 2200에 대한 일치하는 반환 트래픽을 허용하는지 확인합니다.

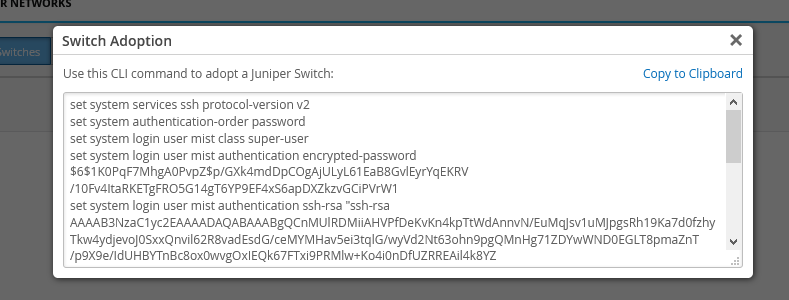

5. 창이 나타나면 클립보드에 복사를 클릭하여 Juniper Mist Cloud에서 명령을 가져옵니다.

6. 스위치 콘솔에서 을(를) 입력하여 configuration 구성 모드를 입력한 다음 방금 복사한 명령을 붙여넣습니다. 구성 계층의 top 기본 수준에 있지 않은 경우 명령을 사용합니다. 변경 내용을 커밋해야 합니다

   .

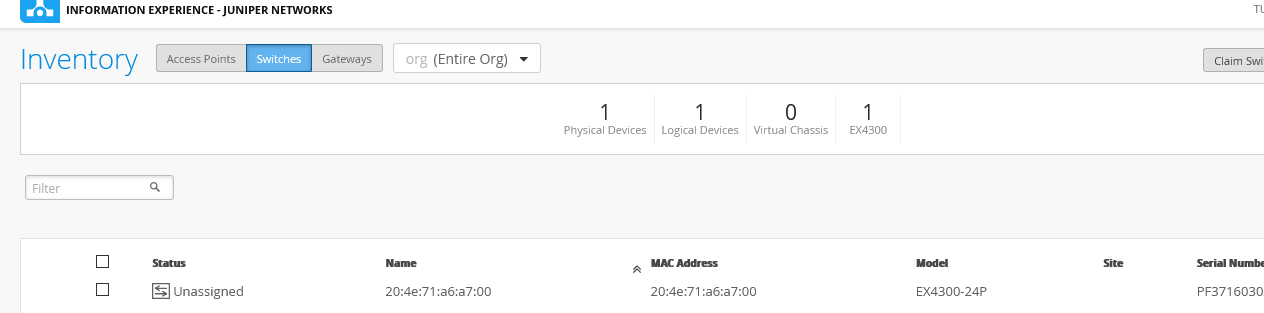

7. Juniper Mist 포털에서 브라우저를 새로 고쳐 화면을 업데이트합니다. 몇 분 내에 새로 채택된 스위치가 인벤토리 목록에 나타납니다.

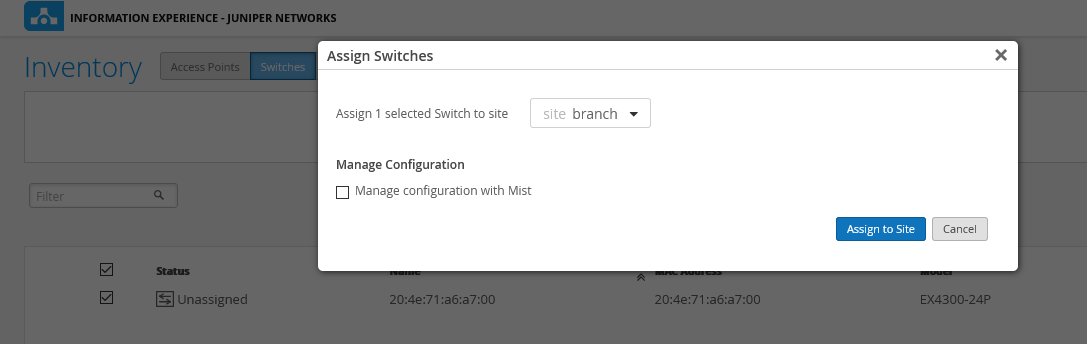

8. 방금 추가한 스위치를 선택하고 화면 오른쪽 위에 있는 자세히 드롭다운 목록을 클릭한 다음 사이트에 할당을 클릭하여 스위치 할당 창을 엽니다. branch 이전에 만든 사이트를 선택하되 아직 구성 관리 옵션을 클릭하지 않습니다. 구성 템플릿을 구축한 후 나중에 구성 관리를 사용하도록 설정합니다.

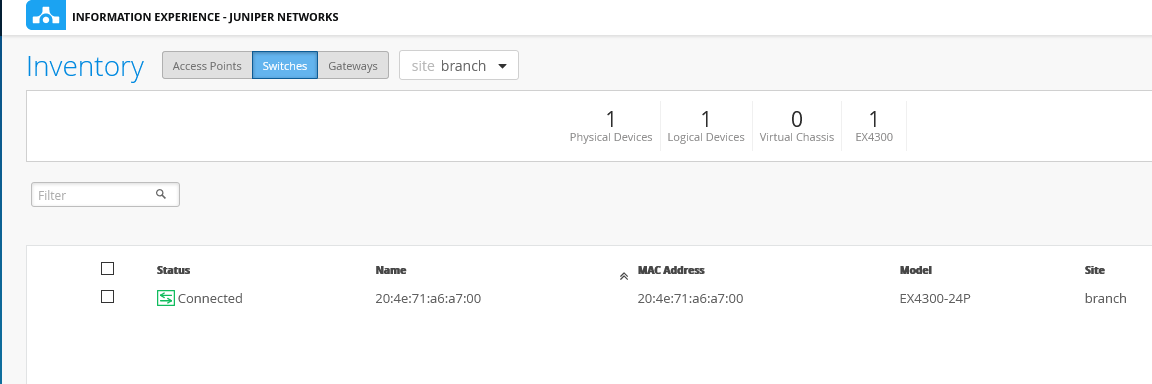

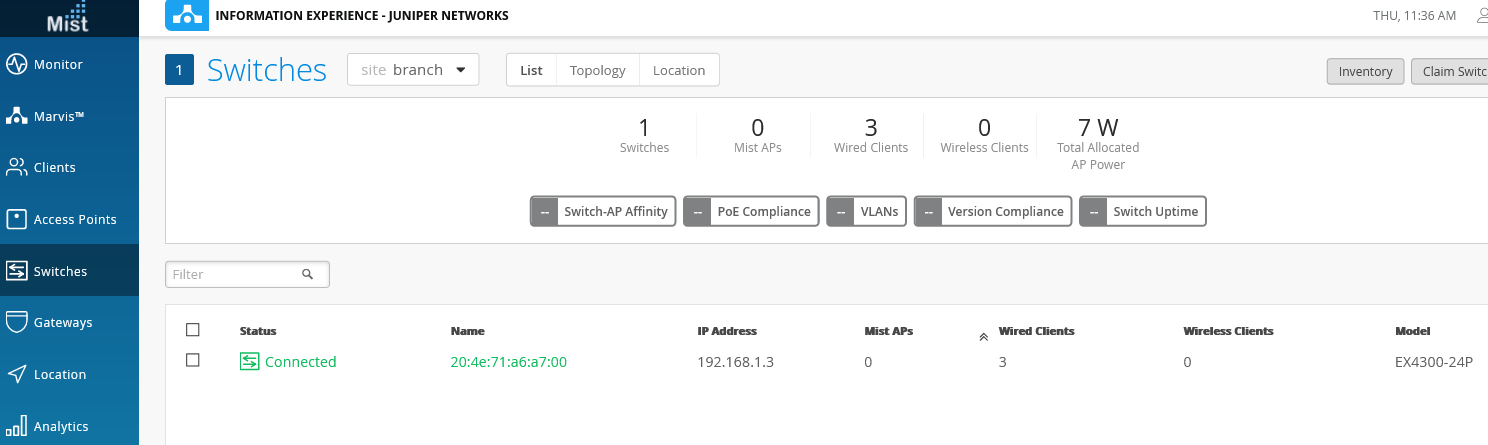

   완료되면 Assign to Site(사이트에 할당)를 클릭합니다. 디스플레이는 스위치가 사이트에 속해 branch 있음을 확인합니다. 확인 창을 닫으면 새로 채택된 스위치가 인벤토리에 녹색 상태로 표시됩니다. 예상되는 스위치 상태를 보려면 페이지를 새로 고쳐야 할 수 있습니다.



단계별 절차

1. 스위치 구성 템플릿을 사용하면 브랜치의 모든 스위치에 사용되는 표준 구성을 정의할 수 있습니다. 템플릿을 사용하면 원할 때 특정 구성을 적용하여 스위치를 선택할 수도 있습니다. 먼저 왼쪽 메뉴에서 Organization > Switch Template(조직 스위치 템플릿 )을 클릭하여 Switch Configuration(스위치 구성) 템플릿을 생성합니다. Create Template 버튼을 사용하여 라는 branch_template템플릿을 만듭니다.

   이 예에서는 아래와 같이 템플릿을 채웁니다.

   제목(All Switches Configuration(모든 스위치 구성), Shared Elements(공유 요소 및 Select Switches Configuration))을 클릭하여 섹션을 확장하고, 완료되면 아래쪽 화살표를 클릭하여 섹션을 축소합니다.

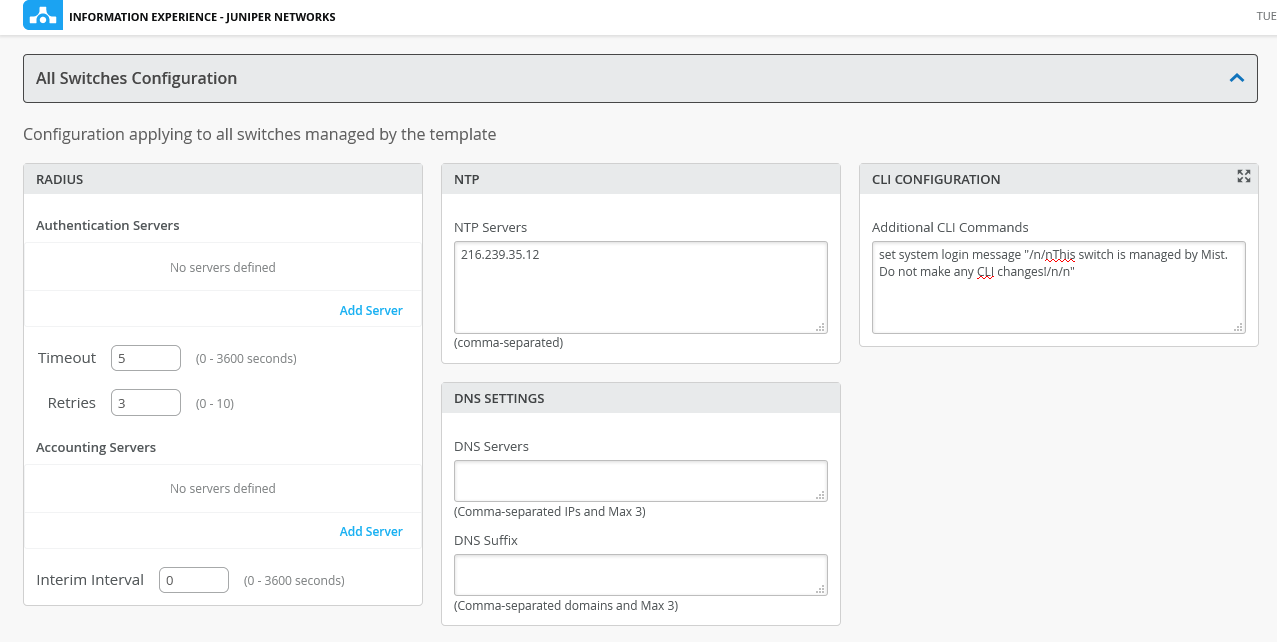

   1. All Switches Configuration(모든 스위치 컨피그레이션)에서 다음 매개변수를 추가합니다.

      • 브랜치에 대한 NTP 서버를 구성합니다. SRX에 구성된 것과 동일한 공용 NTP 주소를 사용합니다.

      • 사용자 지정 로그인 배너를 추가하여 사용자에게 해당 스위치는 Juniper Mist Cloud의 제어 하에 있음을 경고합니다.


      팁:

      구성 템플릿은 인증 및 어카운팅 서비스를 모두 지원합니다. 이 필드는 이 예에서 nether가 사용되므로 비워 둡니다. DNS 필드는 비어 있습니다. 이 예에서 SRX는 DHCP를 통해 EX 스위치와 Mist AP에 도메인 이름과 DNS 서버를 모두 할당합니다.

   2. Shared Elements(공유 요소)까지 아래로 스크롤하여 다음을 추가합니다.

      • NETWORKS(네트워크)에서 표 1에 따라 브랜치 오피스의 네트워크 및 관련 VLAN을 정의합니다. 이 예에서는 트렁크 인터페이스의 네이티브 VLAN에 대해 시스템 정의 "기본" 네트워크를 사용합니다.

        표 1: 네트워크-VLAN 매핑

        네트워크 이름	VLAN ID
        iot_network	20
        camera_network	30
        corp_network	40
        제한	99

      • PORT PROFILES에서 "mist_ap", "iot_device", "camera_device", "corp_device" 및 "restricted_device"라는 이름의 새 포트 프로필을 생성하고 포트 프로필을 위의 네트워크(VLAN)에 매핑합니다. 표 2를 사용하여 트렁크 대 액세스, STP 및 POE와 같은 포트 매개 변수를 설정합니다. 이 예에서는 루프를 방지하기 위한 모범 사례로 에지/액세스 포트에서 STP를 활성화합니다.

        표 2: 포트 프로필 설정

        포트 프로파일	포트 설정
        mist_ap	트렁크(모두), 기본(VLAN 1), POE, STP 에지
        iot_device	액세스, VLAN 20, STP 에지
        camera_device	액세스, VLAN 30, STP 에지
        corp_device	액세스, VLAN 40, STP 에지
        restricted_device	액세스, VLAN 99, POE, STP 에지

        메모:

        포트 그룹에 대해 올바른 작동 모드(트렁크 및 액세스) 및 POE를 설정해야 합니다. 이 예에서 Mist AP를 사용하려면 POE를 활성화해야 합니다. 또한 Mist AP에는 동적 프로파일링이 사용됩니다. 즉, Mist AP에 연결된 포트는 처음에 제한된 VLAN에 배치됩니다. 디바이스가 Mist AP로 인식되면 포트가 "mist_ap" 프로파일에 다시 할당됩니다. 따라서 Mist AP의 전원이 켜진 상태로 유지되고 LLDP를 사용하여 자신을 식별할 수 있도록 "restricted_device" 프로파일에 대해 POE를 활성화해야 합니다.

        "mist_ap" 포트 그룹에 대한 설정은 다음과 같습니다.



      • 이 예는 정적 및 동적 포트 프로필의 혼합을 보여줍니다. 동적 프로파일링을 사용하면 사용자 인증 또는 디바이스 식별에 기반하여 디바이스를 특정 VLAN에 배치할 수 있습니다. 이 단계에서는 두 개의 동적 포트 구성 프로필을 정의합니다.

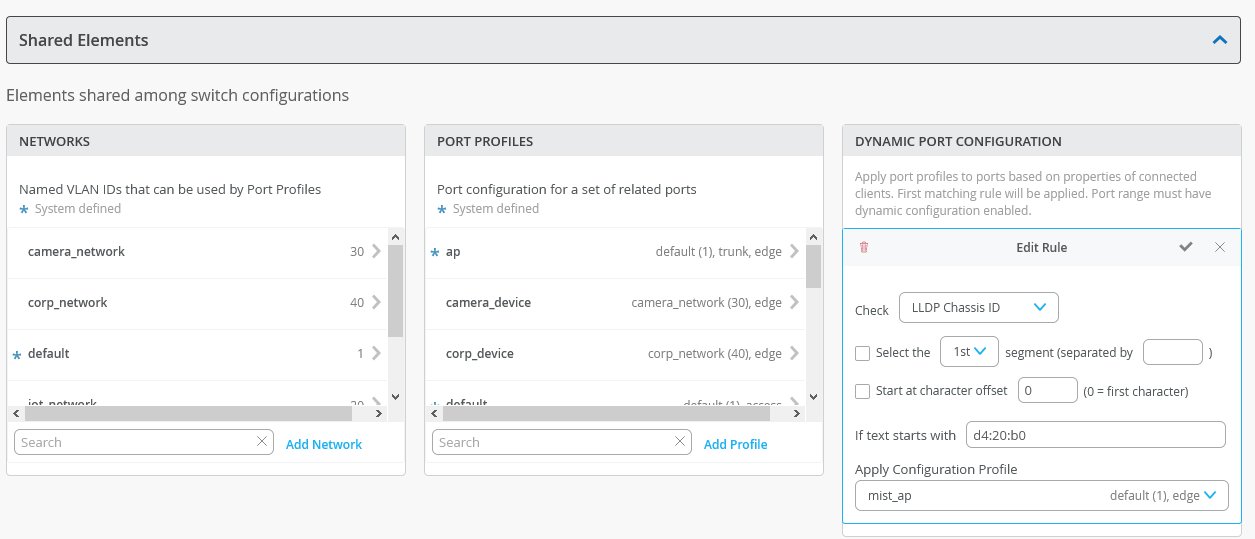

        Dynamic Port Configuration(동적 포트 구성)에서 포트 프로필 "mist_ap"를 주니퍼 액세스 포인트에 자동으로 할당하는 규칙을 생성합니다. 이 규칙은 LLDP를 사용하여 섀시 ID를 감지합니다. 주니퍼 액세스 포인트와 일치하는 섀시 ID의 처음 3옥텟을 가진 디바이스를 식별하면 이전에 만든 "mist_ap" 프로필에 디바이스를 할당합니다. 이 예제에서는 "D4:20:B0" 값을 일치시킵니다.

        팁:

        섀시 show lldp neighbors 의 스티커를 사용하거나 EX의 명령을 사용하여 Mist AP의 MAC 주소 확인합니다.

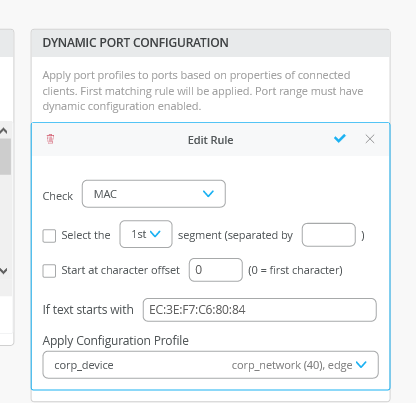

      • Dynamic Port Configuration(동적 포트 구성)에서 "ec:3e:f7:c6:80:84"가 MAC 주소 디바이스를 "corp_network" 프로필에 동적으로 할당하는 두 번째 규칙을 생성합니다. 이 MAC 주소는 EX 스위치의 ge-0/0/3 인터페이스에 연결된 유선 클라이언트에 할당됩니다.



        완료된 공유 요소 화면이 표시됩니다.



   3. Select Switches Configurations(스위치 구성 선택)에서 다음을 추가합니다.

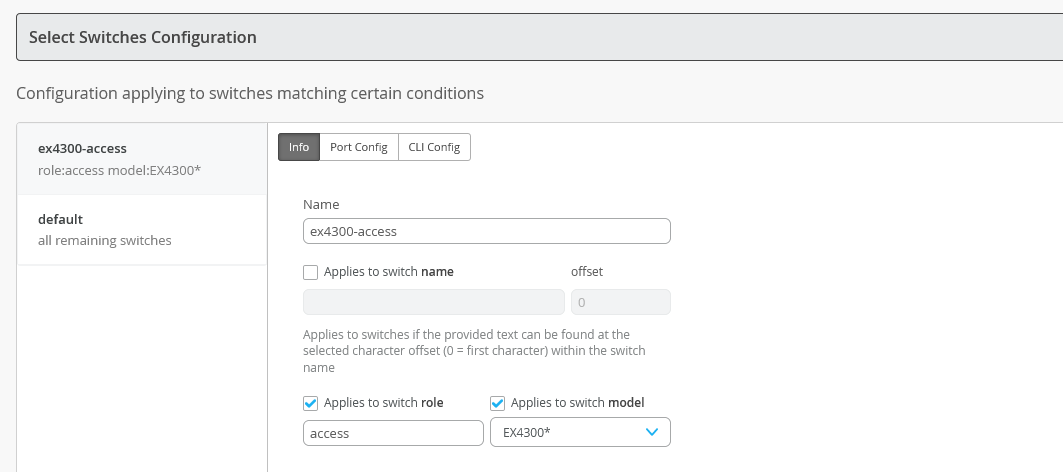

      • Info(정보)에서 포트 프로파일을 스위치와 연결하는 규칙을 생성합니다. 이 예시에서는 EX4300 스위치를 "액세스" 역할에 매핑하는 규칙을 추가합니다.



      • Port Config(포트 구성) 탭을 클릭하고 Table 3(표 3)에 따라 Shared Elements(공유 요소)에 정의된 포트 프로파일을 물리적 스위치 포트에 매핑합니다. 동적 포트 프로파일링을 더 잘 보여주기 위해 Mist AP와 회사 디바이스 모두 동적 프로파일링이 활성화된 제한된 VLAN에 배치됩니다. 다른 디바이스는 연결된 네트워크에 정적으로 매핑됩니다.

        표 3: EX 스위치 포트 프로파일

        인터페이스	기능	Profile-*는 시스템 정의 프로필을 나타냅니다.
        ge-0/0/1	SRX에 대한 트렁크 업링크	*업링크
        ge-0/0/3	로밍 회사 장치	restricted_device, 동적 프로파일링
        ge-0/0/5	AP에서 트렁크 업링크 Mist	restricted_device, 동적 프로파일링
        ge-0/0/11	유선 IoT	iot_device
        ge-0/0/15	유선 카메라	camera_device
        기타 모든 포트	제한된 VLAN	restricted_device

        메모:

        포트 프로필이 할당되지 않은 포트는 시스템 기본 프로필을 상속합니다. 기본 프로필은 이러한 포트를 VLAN 1에 배치하여 연결된 디바이스가 192.168.1.0/24 네트워크의 SRX에서 DHCP 주소를 얻을 수 있도록 합니다. 이 예에서는 동적 프로파일링이 비활성화된 상태에서 사용되지 않는 모든 포트를 제한된 VLAN에 배치하는 포트 범위를 정의합니다. 이 설정은 이러한 미사용 포트를 SRX를 통과할 수 없는 격리 네트워크에 효과적으로 배치합니다. VLAN 99는 트렁크 인터페이스의 SRX 엔드에서 구성되지 않으며 이 VLAN에 대해 DHCP 풀이 구성되지 않았습니다.

        동적 프로파일링은 ge-0/0/5의 Mist AP와 ge-0/0/3의 기업 디바이스에 대해 활성화됩니다. 표시된 대로 이러한 포트를 "restricted_device" 프로파일에 매핑할 때 Enable Dynamic Configuration 옵션을 선택해야 합니다.

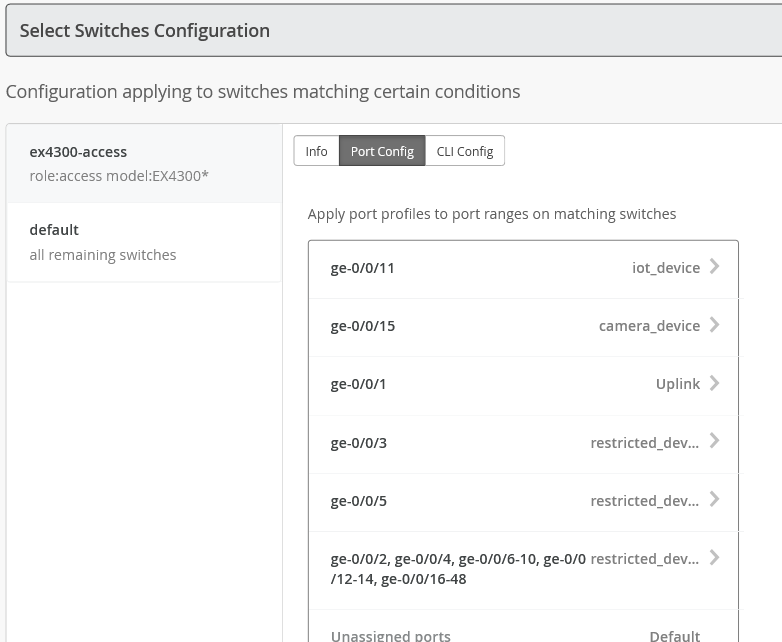

      완료된 포트 구성이 표시됩니다.



   Juniper Mist Cloud에서 구성이 지원되지 않는 경우 CLI 구성 탭에 구성 문을 포함할 수 있습니다. 이 예에서는 템플릿의 All Switches Configuration(모든 스위치 컨피그레이션 ) 부분을 사용하여 브랜치 위치의 모든 스위치에 적용되는 사용자 지정 로그인 배너를 설정했습니다. 이 예는 스위치별 CLI 구성이 필요하지 않습니다.

   메모:

   스위치 포트 매핑이 완료되면 확인 표시를 클릭하여 포트 프로필을 저장한 다음 페이지 상단의 저장 버튼을 클릭하여 변경 사항을 분기 템플릿에 저장해야 합니다.

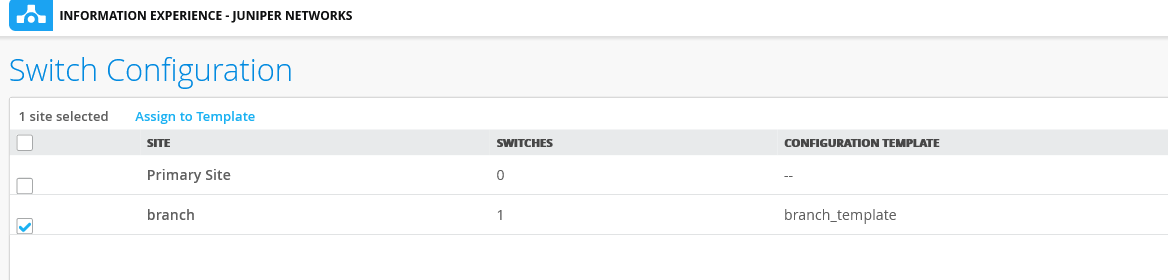

2. 생성한 스위치 템플릿을 분기 사이트에 매핑하려면 왼쪽 메뉴에서 Network > Switch Configuration(네트워크 스위치 구성 )을 클릭합니다. 분기 사이트 옆에 있는 확인란을 선택하고 템플릿에 할당 링크를 클릭하여 "분기" 템플릿을 사이트에 매핑합니다.

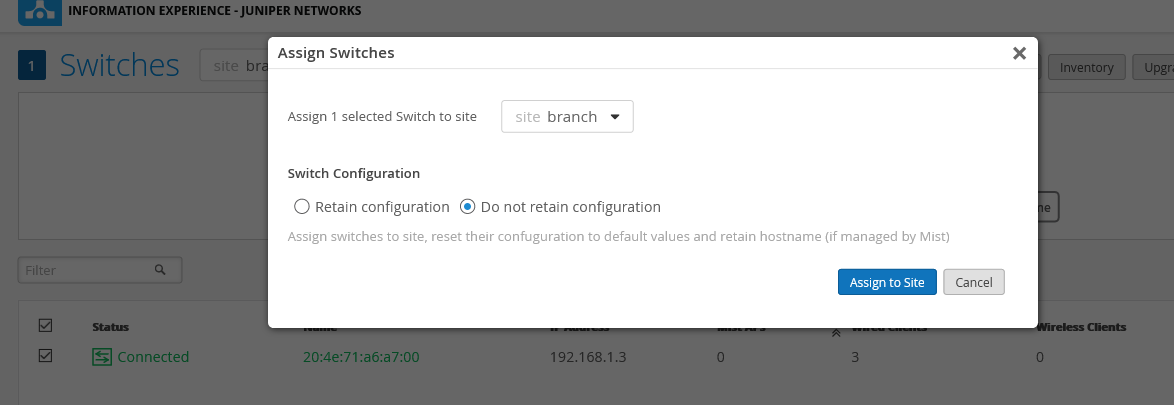

3. 브랜치 사이트에 EX 스위치를 할당합니다. 왼쪽 메뉴에서 스위치를 클릭한 다음 사이트 풀다운 메뉴에서 분기 사이트를 선택합니다. 그런 다음 스위치를 선택하고 자세히 풀다운 메뉴를 사용하여 사이트에 할당을 선택하고 스위치를 분기 사이트에 추가합니다. EX 스위치 전류는 루트 암호로 수정된 공장 기본값을 가지고 있습니다. 또한 이 스위치는 Juniper Mist Cloud에서 관리되지 않습니다. 따라서 구성 유지 안 함(Do not retain configuration) 옵션을 선택합니다.



   그런 다음 사이트에 할당 버튼을 클릭합니다. Assign Switches(스위치 할당) 확인 대화 상자에서 사이트 할당을 확인합니다. 닫기 버튼을 클릭하여 창을 닫습니다.



4. 이 단계에서는 EX 스위치에 대한 Juniper Mist Cloud 구성 관리를 활성화합니다. 이로 인해 "branch_template"의 구성 설정이 스위치에서 활성화됩니다.

   경고:

   Juniper Mist Cloud의 제어를 받은 후에는 CLI를 직접 변경할 수 없습니다. CLI 수동 변경은 Mist 관리 구성과 충돌할 수 있습니다. 또한 클라우드가 업데이트된 구성을 푸시할 때 수동 변경 사항을 덮어쓸 수 있습니다.

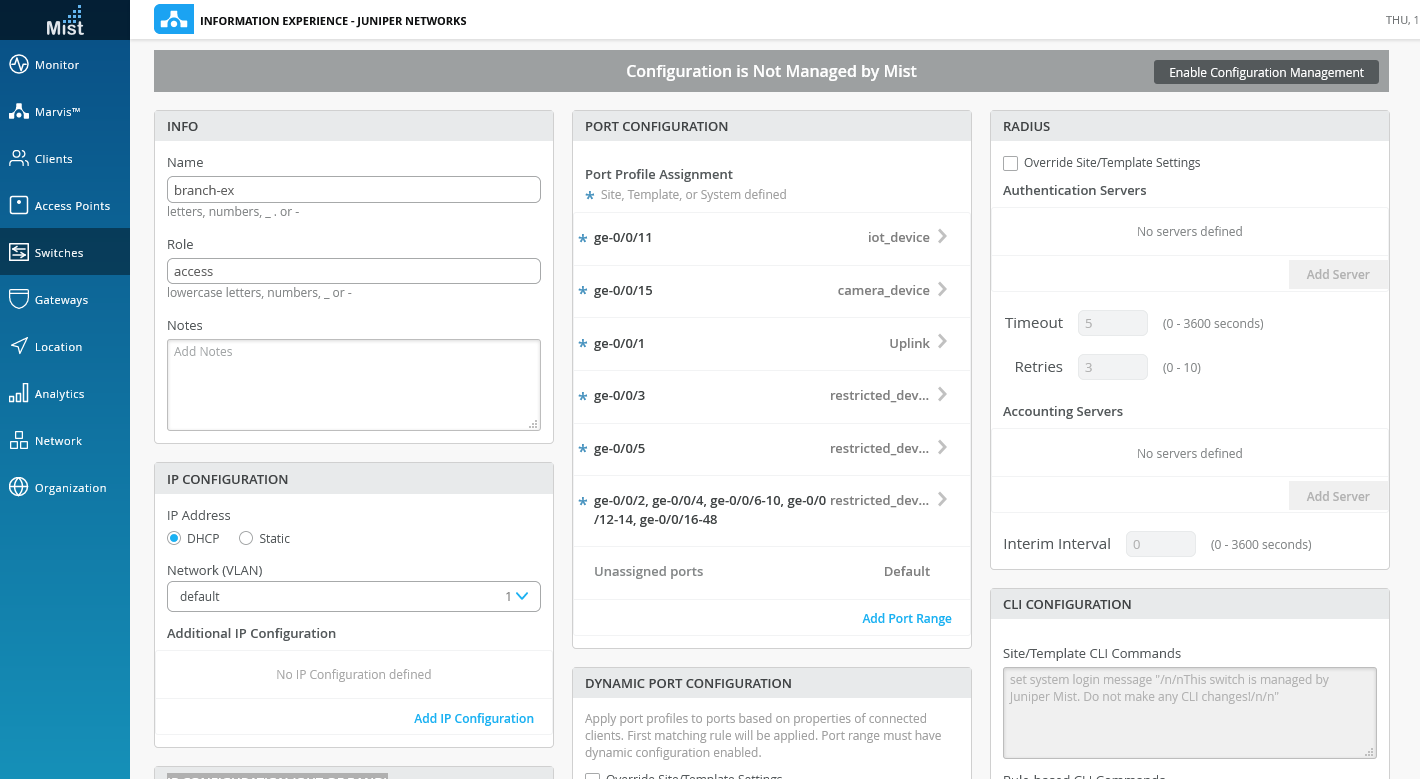

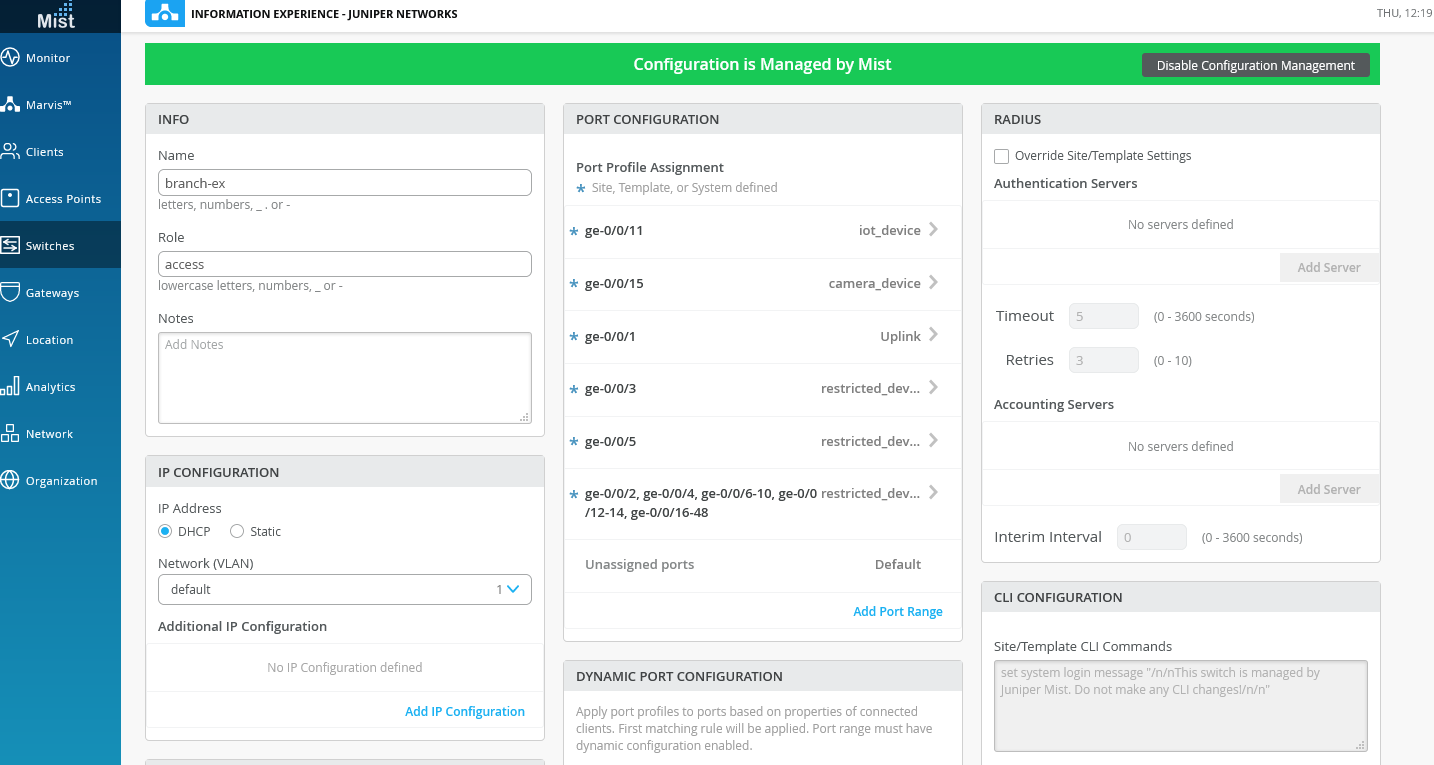

   스위치 페이지에서 분기 사이트를 보는 동안 스위치를 선택하여 세부 정보를 확인합니다. Switch Configuration(스위치 컨피그레이션) 섹션까지 아래로 스크롤합니다. 이때 스위치는 가 아닙니다.



   구성 관리를 활성화하기 전에 스위치 구성을 다음과 같이 변경합니다.

   • 스위치의 호스트 이름을 할당합니다. 이 예에서는 "branch-ex"를 사용합니다.

   • "access" 역할을 할당하여 분기 템플릿의 스위치 선택 부분을 활성화합니다. 브랜치 템플릿에서 스위치별 포트 구성이 "access" 역할이 있는 "EX4300*" 유형의 모든 스위치에 적용되도록 지정했습니다. "access" 역할을 지정하면 창의 포트 구성 부분이 분기 템플릿의 포트 설정으로 채워져야 합니다.

   • 나머지 설정은 기본값으로 유지됩니다. 필요한 경우 많은 템플릿 설정을 재정의할 수 있습니다. 또는 추가 CLI 명령 상자를 사용하여 선택한 스위치에 대한 특정 CLI 명령을 포함할 수 있습니다. CLI 명령은 스위치로 전송되기 전에 템플릿 구성과 병합됩니다.

     메모:

     이 예에서는 콘솔 액세스를 사용합니다. 이더넷 기반 관리 네트워크를 사용하려는 경우 IP 구성(대역 외) 섹션을 사용하여 DHCP 또는 정적으로 할당된 관리 주소의 사용을 지정할 수 있습니다. DHCP 기반 관리를 사용할 때 스위치가 기본 경로를 수신하지 않는지 확인합니다. 이 예에서 기본 경로는 브랜치 오피스에서 WAN 및 광대역 인터넷 링크로 트래픽을 전달하는 데 사용됩니다. 관리 네트워크의 기본 경로로 인해 브랜치 트래픽이 관리 링크를 통해 전송될 수 있습니다.

     Enable Configuration Management(구성 관리 활성화) 상자를 클릭하여 스위치의 Juniper Mist 관리를 활성화합니다. Save(저장)를 클릭하여 변경 사항을 활성화해야 합니다. 구성 관리 확인(Confirm Configuration Management) 확인 창을 닫습니다.



축하합니다. 이제 Juniper Mist Cloud가 스위치를 관리합니다!

단계별 절차

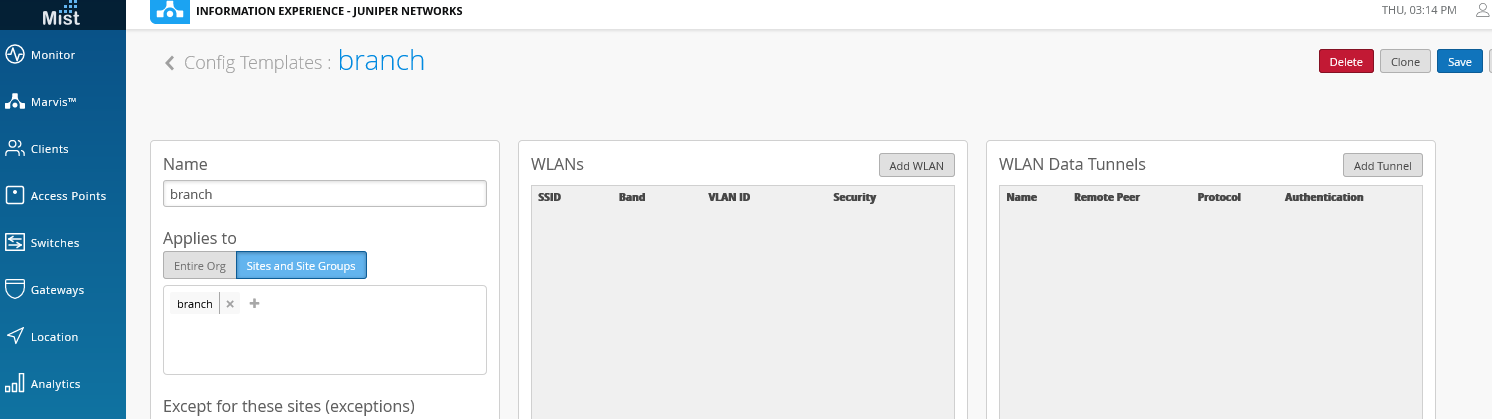

1. 먼저 지점에 대한 무선 구성 템플릿을 만듭니다. 왼쪽 메뉴에서 조직(Organization) > 구성 템플릿(Config Templates )을 클릭합니다. Create Template(템플릿 생성 ) 버튼을 클릭하고 템플릿 이름을 할당합니다. 여기서는 다시 "분기"라는 이름을 사용합니다.

2. 템플릿을 전체 조직에 적용할지 아니면 특정 사이트에 적용할지를 선택합니다. 이 예에서는 브랜치 위치에 구성을 적용합니다.

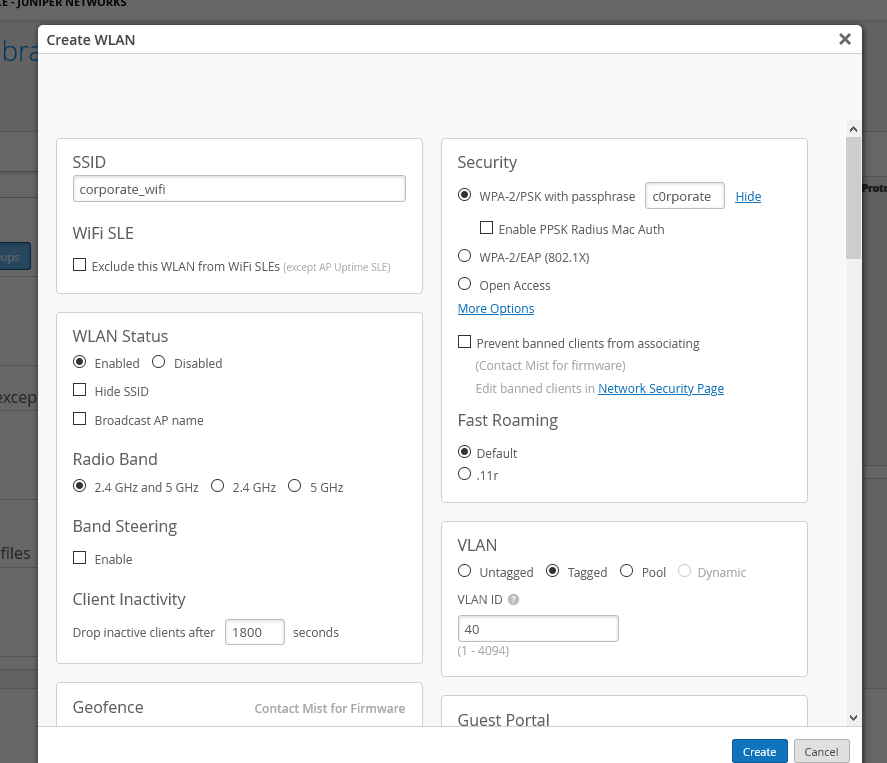

3. Add WLAN(WLAN 추가) 버튼을 클릭하여 WLAN 템플릿을 생성합니다. 이 템플릿을 사용하여 VLAN 40의 회사 디바이스에 대한 SSID(WLAN)를 생성합니다. 802.1X, RADIUS 또는 암호와 같은 다양한 인증 메커니즘을 포함하여 주어진 SSID에 대해 다양한 옵션이 있습니다. 이 예제에서는 간단한 암호 인증을 사용합니다. VLAN 유형으로 Tagged(태그 지정)를 선택하고 VLAN ID를 40으로 지정해야 합니다.

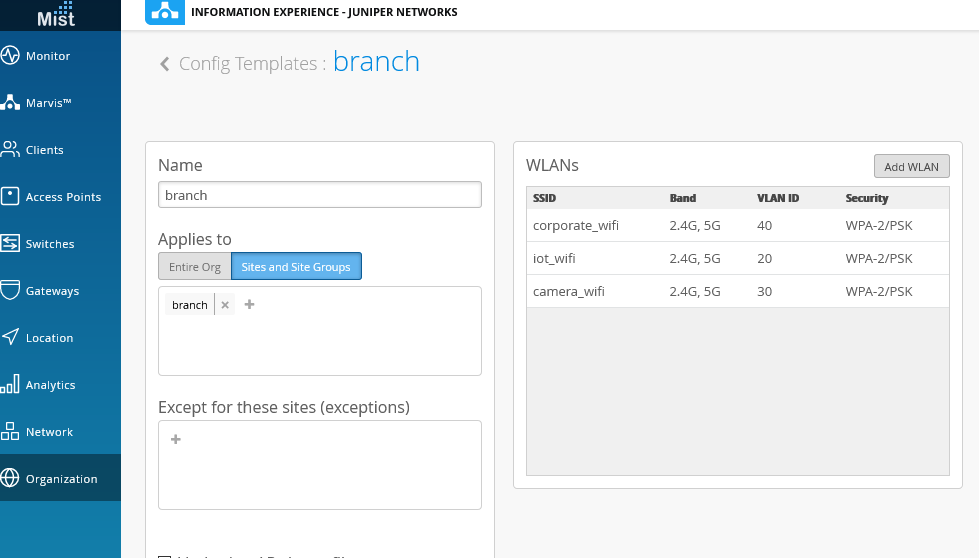

4. 위의 단계를 반복하여 각각 VLAN 20 및 30을 사용하여 IOT 및 카메라 디바이스의 SSID를 정의합니다. 완료되면 SSID가 아래 예와 같아야 합니다.

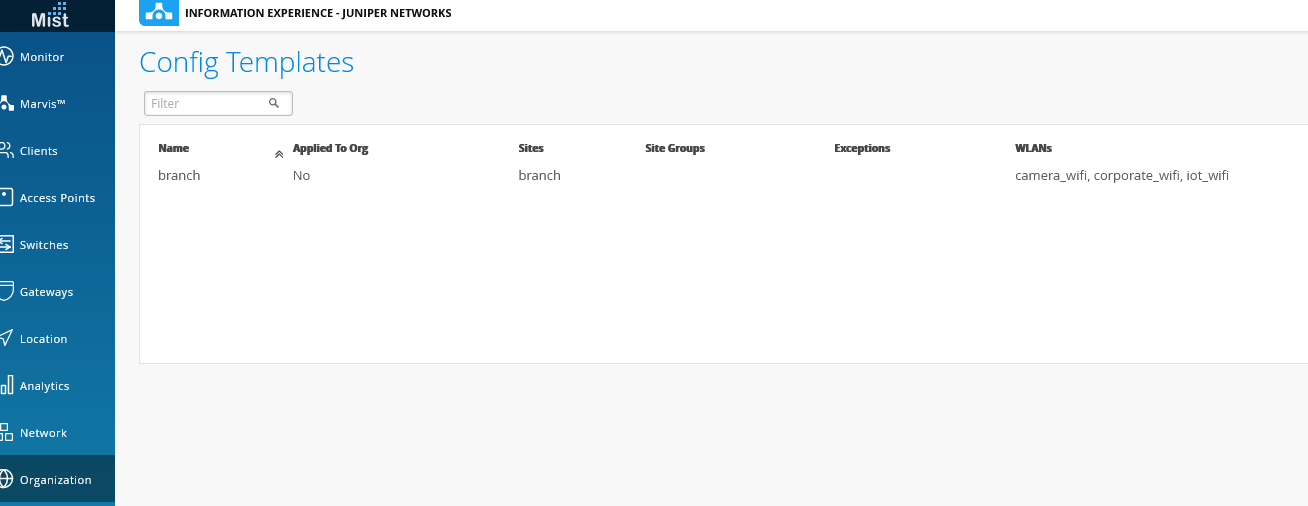

   완료되면 Save(저장 ) 버튼을 클릭하여 템플릿에 대한 변경 사항을 저장해야 합니다. 디스플레이는 구성 템플릿이 "브랜치" 사이트와 연결되어 있음을 확인합니다.

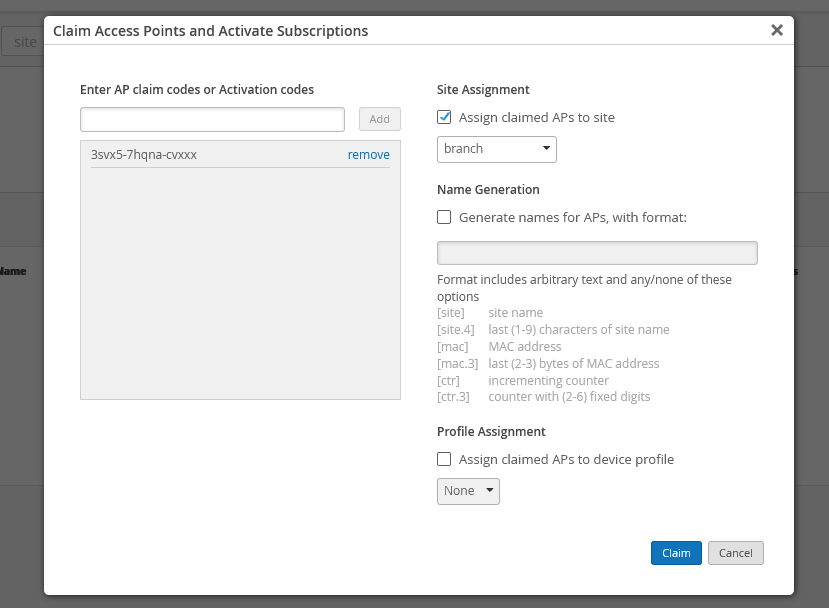

5. 이 단계에서는 Mist AP를 클레임하여 Juniper Mist Cloud 통해 디바이스 관리를 시작합니다. 브랜치 사이트에 대한 액세스 포인트를 요청하려면 왼쪽 메뉴에서 액세스 지점을 클릭한 다음 Claim APs(AP 요청)를 클릭합니다. Mist AP 스티커에 클레임 코드를 입력하고 "브랜치" 사이트에 AP를 추가합니다. 준비가 되면 청구 버튼을 클릭합니다. 그러면 Claim Access Points and Activate Subscriptions(액세스 포인트 청구 및 구독 활성화) 확인 대화 상자가 표시됩니다. 닫기를 클릭하여 확인 창을 닫습니다.

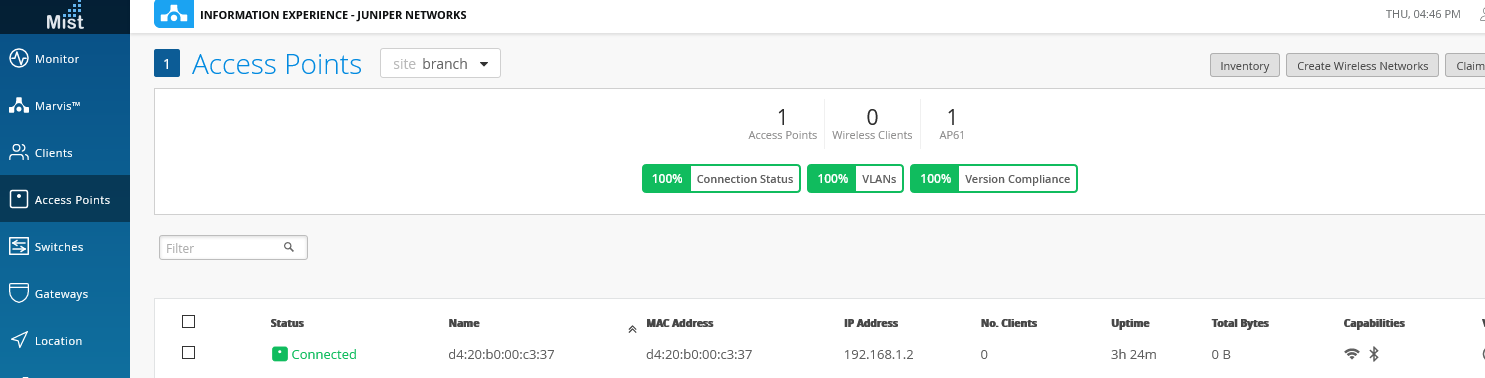

   잠시 후 AP에 녹색 연결 상태가 표시됩니다. 브라우저 창을 새로 고쳐야 할 수도 있습니다.

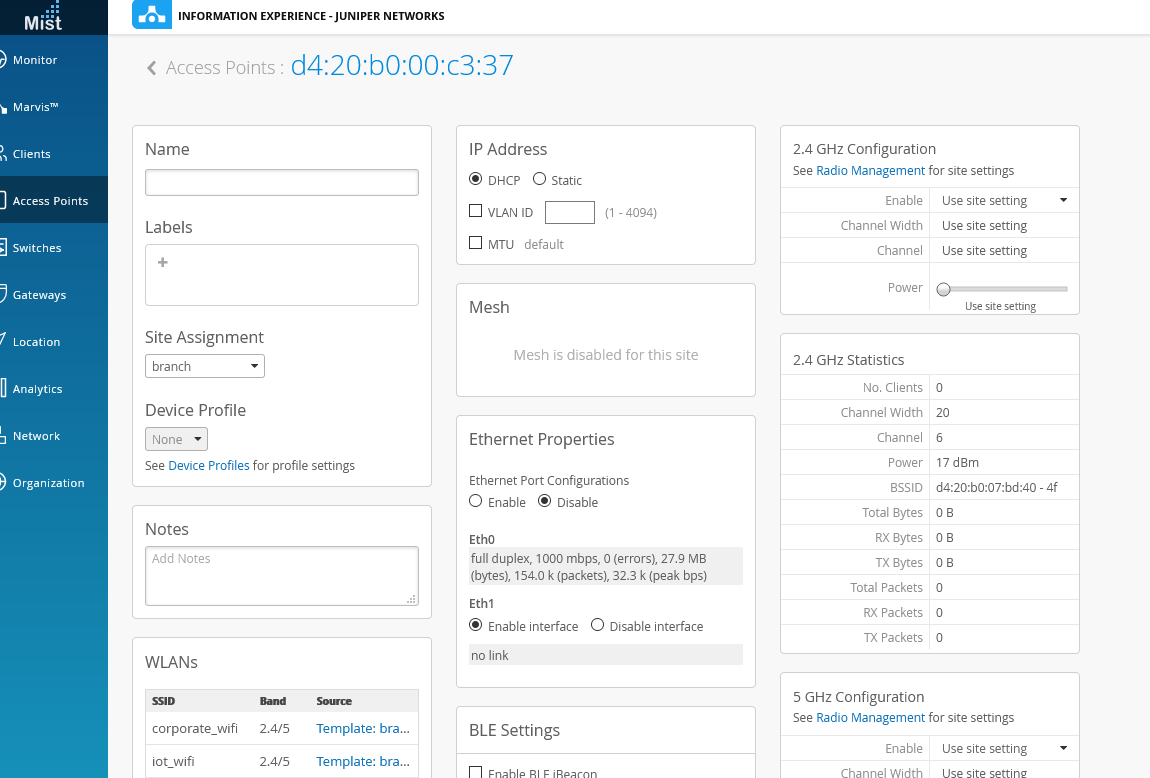

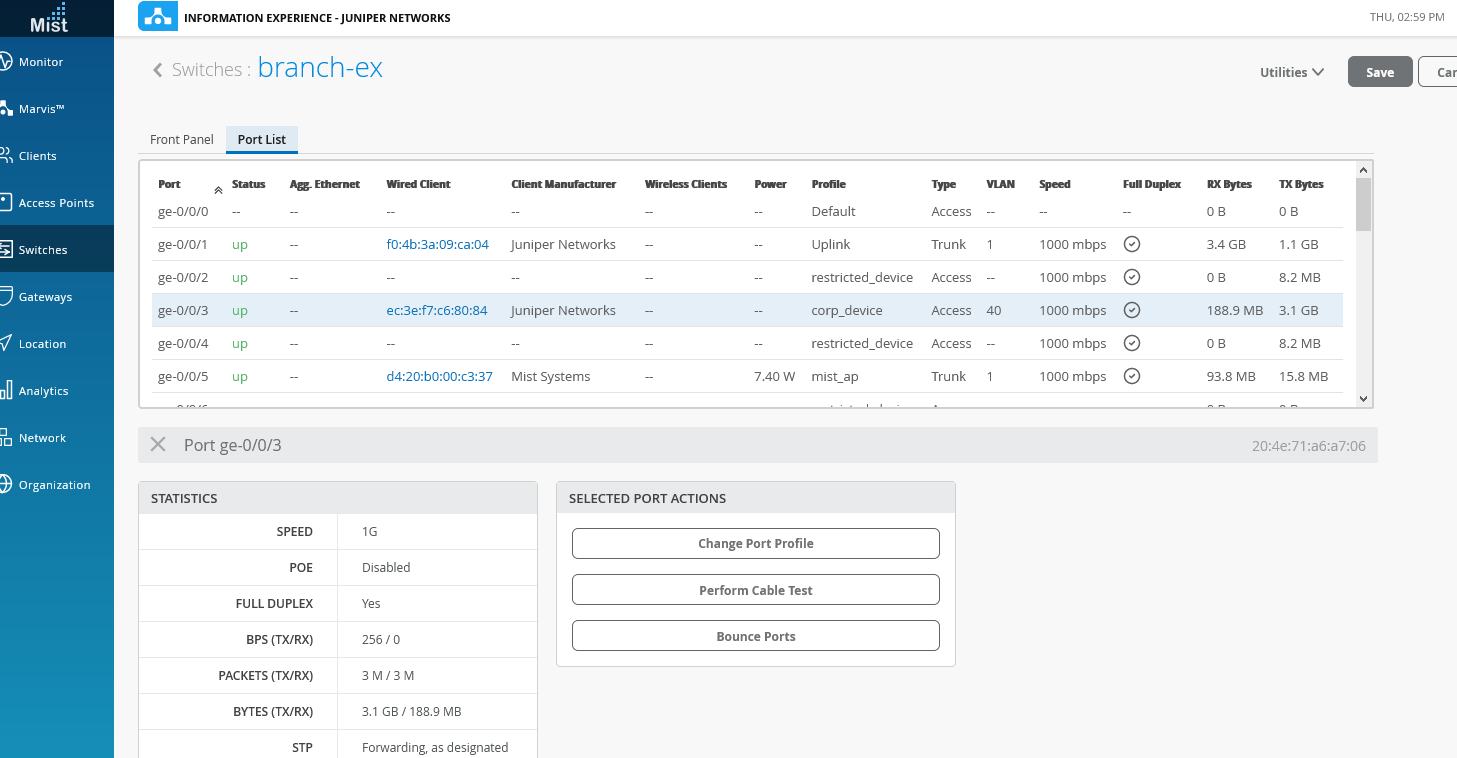

6. 원하는 경우 AP를 클릭하여 구성 및 작동 상태에 대한 세부 정보를 확인합니다.



제 기능을 하는 지부 사무실

축하합니다! EX 스위치, Mist AP, 다양한 기업 디바이스와 해당 VLAN에 대한 DHCP 서비스 및 인터넷 액세스를 지원하도록 SRX 서비스 게이트웨이를 구성했습니다. 이 인터넷 액세스를 사용하여 스위치와 AP를 Juniper Mist Cloud에 도입/클레임했습니다. 그런 다음 구성 템플릿과 GUI 인터페이스의 단순성을 활용하여 두 디바이스를 모두 구성했습니다.

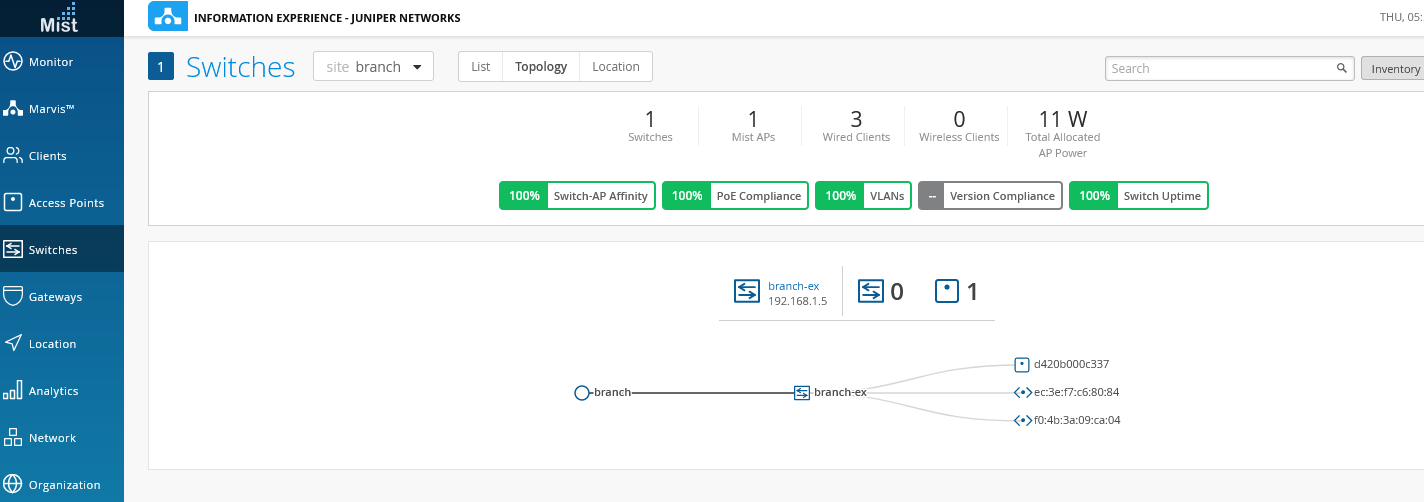

결과 지점 토폴로지는 왼쪽 메뉴에서 스위치를 클릭한 다음 토폴로지 탭을 클릭하여 볼 수 있습니다. 토폴로지에서 개체를 클릭하여 연결된 디바이스 및 해당 MAC 주소에 대한 세부 정보를 표시할 수 있습니다.

이 NCE의 다음 섹션에서는 SRX 디바이스에 정교한 애플리케이션 기반 서비스 품질 구성을 추가하여 사용자 환경이 조직 SLA를 준수하도록 보장합니다.
