솔루션 아키텍처

주니퍼 Apstra를 사용한 3단계 패브릭은 ERB 네트워크 아키텍처를 기반으로 하는 EVPN/VXLAN 기반의 검증된 설계입니다. ERB 네트워크 아키텍처를 사용하면 각 장치 역할에 특정 기능을 할당하고 각 장치 역할을 다른 장치 역할과 독립적으로 확장할 수 있으므로 설계의 복원력이 향상됩니다. 설계에 참여하는 각 네트워크 스위치는 다음 세 가지 역할 중 하나를 수행해야 합니다.

서버 리프 스위치

리프 스위치는 로컬 MAC 주소를 학습하고 BGP EVPN 컨트롤 플레인을 통해 다른 원격 스위치에 알리는 데 중점을 둡니다. 즉, 리프 스위치는 ARP/ND 요청으로 오버레이를 초과하지 않고 모든 "원격" 호스트를 검색할 수 있습니다.

경계 리프 스위치

경계 리프는 서버 리프 스위치로 작동할 수 있지만 외부 네트워크에 대한 게이트웨이 역할도 할 수 있으므로 DCI 기능이 필요합니다. DCI 기능에는 VMware NSX-T, MACSEC, 딥 버퍼 등과 같은 네트워크 오버레이에 대한 연결이 포함됩니다.

스파인 스위치

스파인 스위치는 모든 서버 및 경계 리프 스위치에 대한 IP 전달 및 경로 릴레이만 수행합니다. 따라서 ERB 네트워크 아키텍처의 스파인 스위치를 린 스파인이라고 합니다.

ERB 네트워크 아키텍처 및 관련 스위치 역할을 사용하면 데이터센터 설계가 간소화될 뿐만 아니라 리프 레이어에 유연성이 제공되므로 트래픽 처리량이 증가함에 따라 새로운 리프 스위치를 도입할 수 있습니다. 이 설계의 또 다른 측면은 리프 레이어에서 높은 처리량 기능을 수행할 수 있는 1U QFX5130-32CD와 같은 비모듈식 스위치를 사용하는 것입니다.

요약하자면, 주니퍼 Apstra를 사용한 3단계 패브릭의 기반이 되는 ERB 네트워크 아키텍처는 분산 섀시로 생각할 수 있습니다. ERB 네트워크에서 리프 스위치는 기존 모듈형 섀시의 "라인 카드"와 거의 유사하지만, 린 스파인은 네트워크 패브릭이 단일 모듈형 섀시 스위치보다 더 유연하고 탄력적임을 의미합니다. 따라서 대부분의 엔터프라이즈 데이터센터 시나리오에서 모듈식 섀시 기반 스위치를 구매하거나 유지 관리할 필요가 없이 기존의 모듈형 섀시 기반 스위치보다 더 많은 기능과 유연성을 갖춘 네트워크를 구축할 수 있습니다.

섀시 기반 스위치로만 달성할 수 있는 확장성을 원하는 데이터센터의 경우, 주니퍼 검증 프로세스가 이를 고려하여 ERB 네트워크 역할에서 모듈형 섀시 스위치 조합을 검증합니다. 그 결과 개별 랙의 요구 사항에서 전체 데이터센터 및 그 이상으로 확장할 수 있는 검증된 네트워크 패브릭이 탄생했습니다.

그림 1 은 스파인, 리프, 경계 리프와 같은 다양한 역할의 하드웨어를 보여줍니다. 이 JVD는 스파인 역할의 QFX5220-32CD 스위치, 경계 리프 역할의 QFX5130-32CD 스위치, 서버 리프 역할의 QFX5120-48Y 스위치로 3단계 데이터센터를 구성하는 데 필요한 개략적인 단계를 안내합니다. 이러한 역할의 이러한 스위치는 이 JVD의 기본 설계로 간주되지만 아래에 설명된 대로 다른 스위치도 이러한 역할에 적합합니다.

아래는 주니퍼 Apstra를 사용한 3단계 패브릭의 참조 아키텍처입니다.

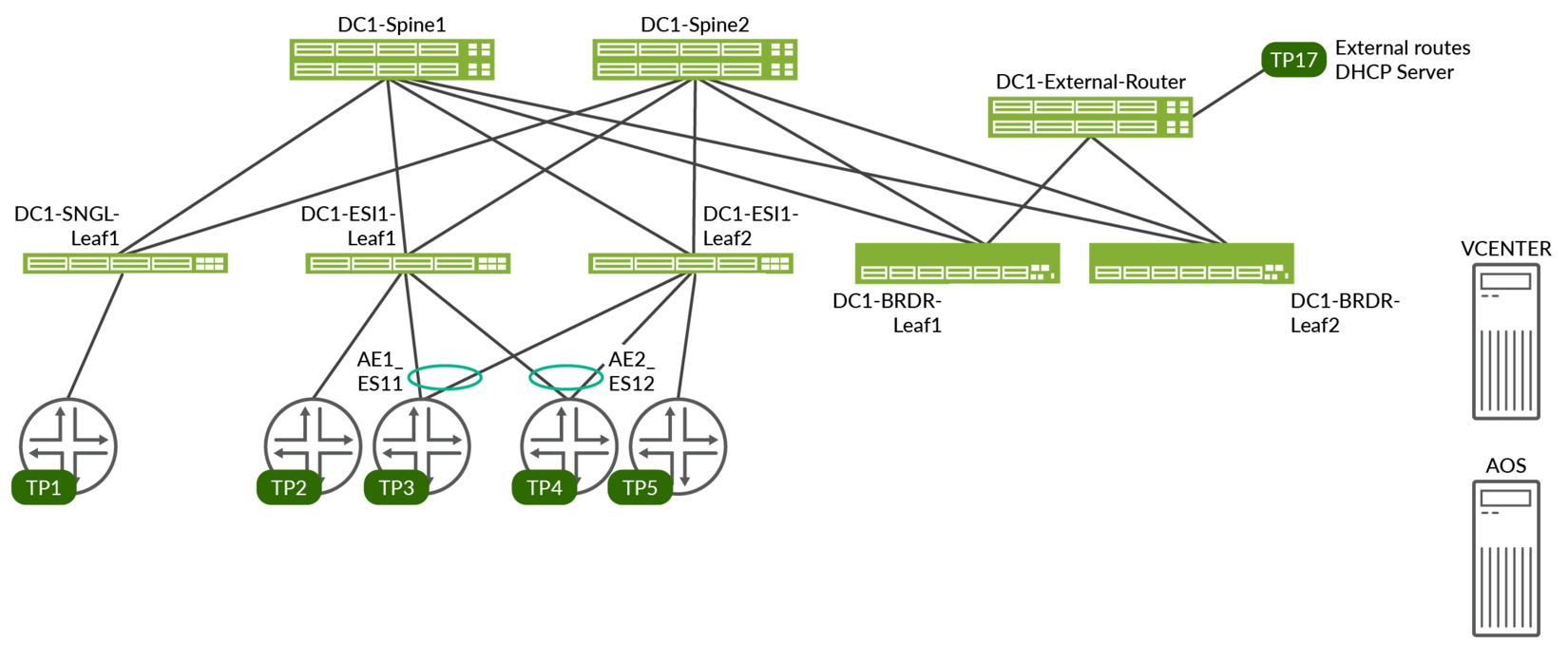

그림 1: Baseline 장치를 A computer screen shot of a diagram Description automatically generated

사용한 3단계 참조 설계

VRF 특성

레드 VRF

VLAN 400–649(IRB v4/v6 포함)
- DC1-SNGL-LEAF1 단일 액세스 포트
- DC1-ESI-LEAF1 단일 액세스 포트, AE1 및 AE2
- DC1-ESI1-LEAF2 단일 액세스 포트, AE1 및 AE2
- DC1-BRDR-LEAF1에서 외부 라우터로 경로를 배포합니다
- DC1-BRDR-LEAF2에서 외부 라우터로 경로를 배포합니다
각 테스트 포트에서 VLAN 400–649(VLAN당 10개의 고유 MAC/IP)
TP3의 DHCP 클라이언트
TP17의 외부 DHCP 서버

블루 VRF

VLAN 3500-3749(IRB v4/v6 포함)
- DC1-SNGL-LEAF1 단일 액세스 포트
- DC1-ESI-LEAF1 단일 액세스 포트, AE1 및 AE2
- DC1-ESI1-LEAF2 단일 액세스 포트, AE1 및 AE2
- DC1-BRDR-LEAF1에서 외부 라우터로 경로를 배포합니다
- DC1-BRDR-LEAF2에서 외부 라우터로 경로를 배포합니다
각 테스트 포트에서 VLAN 3500-3749(VLAN당 10개의 고유 MAC/IP)
TP3, TP4, TP5의 DHCP 클라이언트
TP2의 외부 DHCP 서버

주니퍼 하드웨어 및 소프트웨어 구성 요소

이 솔루션의 경우, 주니퍼 제품 및 소프트웨어 버전은 다음과 같습니다.

이 JVD에 문서화된 설계는 검증된 솔루션의 기준선 표현으로 간주됩니다. 완전한 솔루션 제품군의 일부로, 반복적인 사용 사례 테스트 중에 하드웨어 장치를 다른 모델로 정기적으로 교체합니다. 이 문서에서 검증된 각 스위치 플랫폼은 지정된 버전의 Junos OS 및 Apstra 관리 소프트웨어를 사용하여 동일한 엄격한 역할 기반 테스트를 거칩니다.

주니퍼 하드웨어 구성 요소

다음 스위치는 다음 역할에서 주니퍼 Apstra JVD가 포함된 3단계 패브릭과 함께 작동하도록 테스트 및 검증되었습니다.

표 1: 지원되는 장치 및 포지셔닝
지원되는 장치 및 포지셔닝
솔루션	: 서버 리프 스위치	, 경계 리프 스위치	스파인
3단계 EVPN/VXLAN(ERB)	QFX5120-48Y-8C*	QFX5130-32CD*	QFX5220-32CD*
	QFX5110-48S	QFX5700	QFX5120-32C
	EX4400-24MP^#	ACX7100-48L	QFX5210-64CD
		ACX7100-32C	QFX5200-32C
		PTX10001-36MR
		QFX10002-36Q

* ^{표시된 것은 기준선 장치입니다.}

메모:

EX4400 스위치에는 전체 패브릭에 영향을 미치는 규모 제한이 있습니다. EX4400의 스케일 번호에 대해서는 테스트된 다차원 스케일 번호 표 1 을 참조하십시오. EX4400의 검증에 사용된 버전은 22.4R3.25입니다. 이 버전은 MAC-VRF 기능을 지원합니다. EX4400 설정 및 확장에 대한 자세한 정보는 주니퍼 어카운트 담당자에게 문의하십시오.

검증된 디바이스에 대한 자세한 내용은 테스트 중인 디바이스(검증된 디바이스) 표 1을 참조하십시오.

이 JVD 문서에서는 구성 연습에 다음 스위치를 사용합니다.

표 2: 3단계 데이터센터 JVD용 하드웨어 참조 설계
3단계 설계를 위한 주니퍼 하드웨어
주니퍼 제품	역할,	호스트 이름,	소프트웨어 또는 이미지 버전
QFX5220-32CD	척주	DC1-스파인1 및 DC1-스파인2	Junos OS Evolved 릴리스 23.4R2-S3
QFX5120-48Y	서버 리프	dc1-single-leaf1 dc1-esi-001-리프1 dc1-esi-001-리프2	Junos OS 릴리스 23.4R2-S3
QFX5130-32CD	경계 리프(Border Leaf)	dc1-border-leaf1 dc1-border-leaf2	Junos OS Evolved 릴리스 23.4R2-S3

메모:

지원 디바이스 및 포지셔닝 표 1 에 나열된 모든 디바이스는 Junos OS 릴리스 23.4R2-S3 릴리스에 대해 검증되었습니다. PTX10001-36MR용으로 검증된 Junos OS 릴리스는 Junos OS Evolved Release 23.4R2-S3이며, ACX7100-32C용 ACX7100-48L은 Evolved Release 23.4R2-S3 Junos OS Evolved Release 23.4R2-S3입니다.

표 3: 주니퍼 소프트웨어 및 버전
주니퍼 소프트웨어
주니퍼 제품	, 소프트웨어 또는 이미지 버전
주니퍼 Apstra	4.2.1-207

검증된 기능

주니퍼 Apstra가 포함된 3단계 패브릭은 구성에서 다음 매개 변수를 사용하여 검증되었습니다.

이 JVD는 EVPN-VXLAN을 사용하는 ERB 네트워크 아키텍처의 3단계 CLOS로 구성됩니다.
서버는 단일 홈 및 멀티홈 구성 모두에서 연결되고 테스트됩니다.
멀티홈 ESI 서버의 경우 서버와 리프 스위치 간에 LACP가 활성화됩니다.
멀티 호밍 장치에 대한 어그리게이션 이더넷 인터페이스에서 ESI를 구성합니다.
ECMP는 트래픽 손실을 최소화하기 위해 패브릭 전반에 걸쳐 구성됩니다.
패브릭의 오버레이와 언더레이는 모두 eBGP를 사용하여 구축됩니다.
EVPN Type 2 및 Type 5 경로를 학습하고 보급합니다.
BFD는 언더레이 eBGP 및 오버레이 eBGP 모두에 대해 활성화됩니다.
비대칭 IRB는 VLAN 간 라우팅을 위한 L3 지원 리프 스위치의 애니캐스트 IP 주소로 활성화됩니다. EVPN의 서브넷 간 전달을 위한 IRB 모델에 대한 자세한 내용은 EVPN VXLAN 가이드를 참조하십시오.
IPv4 및 IPv6이 모두 활성화됩니다. 그러나 IPv6은 루프백에만 사용됩니다.
VRF 간 연결은 VRF 간의 경로 누출을 허용하기 위해 외부 라우터를 사용하여 구성되지만, 이 구성을 달성하기 위해 Apstra 연결 템플릿은 외부 라우터에 연결하는 데 사용되었습니다.

추가 기능

아래 기능은 본 JVD의 일부로 간주되지 않으며 이 JVD에 설명되어 있지도 않습니다. 그러나 다음과 같이 검증됩니다.

데이터센터 간 DCI
NSX-T Edge 게이트웨이와의 상호 운용성.
NSX 관리 호스트를 향한 Apstra에서 생성한 패브릭 연결 호스트 간의 호스트 연결입니다.
