Virtual Chassis의 글로벌 관리 이해하기

Virtual Chassis는 여러 개의 스위치로 구성되므로, 스위치에 여러 개의 콘솔 포트와 여러 개의 대역 외 관리 이더넷 포트가 있습니다.

기본 스위치로의 콘솔 포트 세션 리디렉션

PC나 노트북을 모든 멤버 스위치의 콘솔 포트에 직접 연결하여 Virtual Chassis를 설정하고 구성할 수 있습니다. 멤버 스위치의 콘솔 포트에 연결하면 그림 1과 같이 콘솔 세션이 기본 스위치로 리디렉션됩니다.

그림 1: 콘솔 세션 리디렉션(EX4200 Virtual Chassis 사진) Network setup showing devices labeled Primary, Backup, and Linecard in a stack. Ports include Virtual chassis, Management Ethernet, and Console. Console session connects to Primary for configuration.

기본을 사용할 수 없게 되면 콘솔 세션은 이전 기본에서 연결이 끊어지고 새로 선택된 기본과 새 세션이 설정됩니다.

대역 외 관리 이더넷 포트는 종종 단순히 관리 이더넷 포트라고 합니다. 장치 유지 관리를 위한 전용 관리 채널을 사용하며 시스템 관리자가 원격 제어를 통해 스위치를 모니터링하고 관리할 수 있습니다.

대역 외 관리를 위한 Virtual Chassis 논리적 포트

대역 외 관리 이더넷 포트는 종종 단순히 관리 이더넷 포트라고 합니다. 장치 유지 관리를 위한 전용 관리 채널을 사용하며 시스템 관리자가 원격 제어를 통해 스위치를 모니터링하고 관리할 수 있습니다.

Virtual Chassis 구성은 가상 관리 이더넷(VME) 인터페이스라는 글로벌 관리 인터페이스를 사용하여 SSH 또는 Telnet을 통해 원격으로 관리할 수 있습니다. VME 인터페이스는 멤버 스위치의 모든 대역 외 관리 포트를 나타내는 논리적 인터페이스 입니다. VME 인터페이스의 IP 주소를 사용하여 Virtual Chassis 구성에 연결하면 그림 2와 같이 연결이 기본 멤버로 리디렉션됩니다.

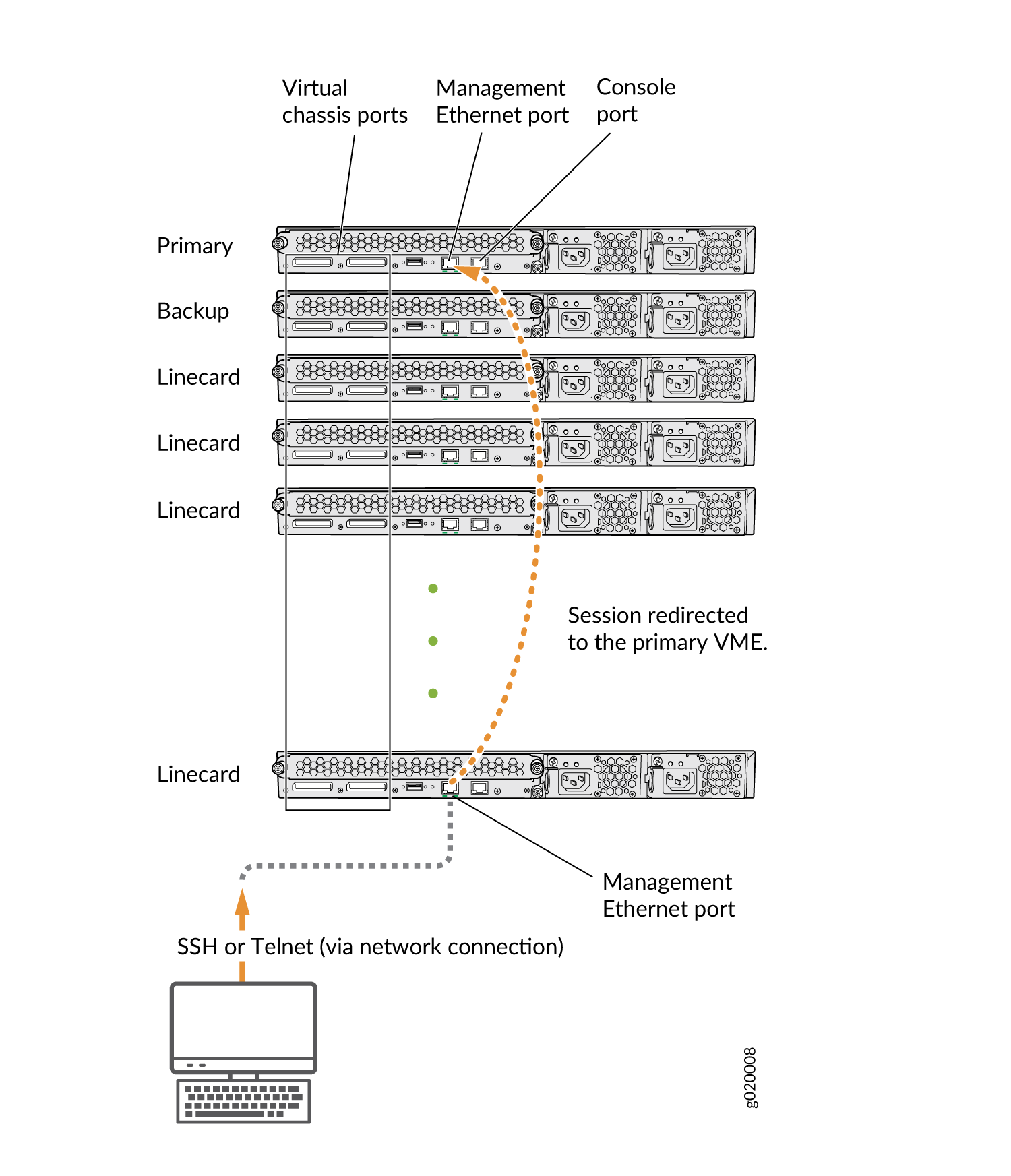

그림 2: VME 인터페이스로의 관리 이더넷 포트 리디렉션 Virtual chassis system architecture with primary, backup, linecard units, interconnected via virtual chassis ports for centralized management.

언제든지 VME 전역 관리 인터페이스의 IP 주소를 구성할 수 있습니다.

VME 인터페이스를 통해 Virtual Chassis 구성의 모든 멤버에 대한 원격 구성 및 관리를 수행할 수 있습니다.

기본 관리 이더넷 링크를 사용할 수 없는 경우 세션은 백업 관리 이더넷 링크를 통해 리디렉션됩니다. 백업에 활성 관리 이더넷 링크가 없는 경우, VME 인터페이스는 라인 카드 멤버 중 하나에서 관리 이더넷 링크를 선택하고, 가장 낮은 멤버 ID를 가진 라인 카드 멤버를 첫 번째 선택으로 선택합니다.

참고:

QFX5110, QFX5120 또는 QFX5200 스위치가 탑재된 QFX 시리즈 Virtual Chassis에서 기본 멤버 스위치의 관리 링크가 다운된 경우 VME 인터페이스가 백업 또는 라인 카드 멤버 스위치의 관리 인터페이스로 제대로 리디렉션되지 않습니다. 대신 모든 멤버 스위치의 콘솔 포트를 사용하여 Virtual Chassis를 전체적으로 구성하거나 모니터링할 수 있습니다. 이 문제는 콘솔 포트 리디렉션에 영향을 주지 않습니다( 기본 스위치로의 콘솔 포트 세션 리디렉션 참조).
