예: EX4200 Virtual Chassis 액세스 스위치와 EX4200 Virtual Chassis 분산 스위치 간의 통합 이더넷 고속 업링크 구성
EX 시리즈 스위치를 사용하면 보다 높은 대역폭과 이중화를 위해 여러 이더넷 링크를 하나의 논리적 인터페이스로 결합할 수 있습니다. 이러한 방식으로 결합된 포트를 LAG(Link Aggregation Group) 또는 번들이라고 합니다. LAG에 결합할 수 있는 이더넷 링크의 수는 EX 시리즈 스위치 모델에 따라 달라집니다.
이 예에서는 버추얼 섀시 액세스 스위치를 Virtual Chassis 분산 스위치에 연결하기 위해 업링크 LAG를 구성하는 방법을 설명합니다.
요구 사항
이 예에서는 다음과 같은 소프트웨어 및 하드웨어 구성 요소를 사용합니다.
EX 시리즈 스위치용 Junos OS 릴리스 9.0 이상
2개의 EX4200-48P 스위치
2개의 EX4200-24F 스위치
4개의 XFP 업링크 모듈
LAG를 구성하기 전에 다음 사항을 확인해야 합니다.
Virtual Chassis 스위치 구성 EX4200, EX4500 또는 EX4550 Virtual Chassis(CLI 절차) 구성을 참조하십시오.
스위치의 업링크 포트를 트렁크 포트로 구성했습니다. 기가비트 이더넷 인터페이스 구성(CLI 절차)을 참조하십시오.
개요 및 토폴로지
최대의 속도와 복원력을 위해 액세스 스위치와 디스트리미언스 스위치 간의 업링크를 LAG에 결합할 수 있습니다. LAG를 사용하는 것은 멀티메터 버추얼 섀시 액세스 스위치를 멀티메터 버추얼 섀시 분산 스위치에 연결할 때 특히 효과적입니다.
이 예의 Virtual Chassis 액세스 스위치는 2개의 구성원 스위치로 구성됩니다. 각 구성원 스위치에는 2개의 10기가비트 이더넷 포트가 있는 업링크 모듈이 있습니다. 이들 포트는 트렁크 포트로 구성되어 액세스 스위치와 디스트리스트리웍스 스위치를 연결합니다.
LAG로 업링크를 구성하려면 다음과 같은 장점이 있습니다.
링크 협상을 위해 LACP(Link Aggregation Control Protocol)를 선택적으로 구성할 수 있습니다.
각 업링크의 속도를 10Gbps에서 20Gbps로 2배로 빨라줍니다.
어떠한 이유로 하나의 물리적 포트가 손실되거나(케이블이 언플러그드되거나 스위치 포트에 장애가 발생하거나 하나의 구성원 스위치를 사용할 수 없는 경우) 논리적 포트가 나머지 물리적 포트에서 투명하게 작동합니다.

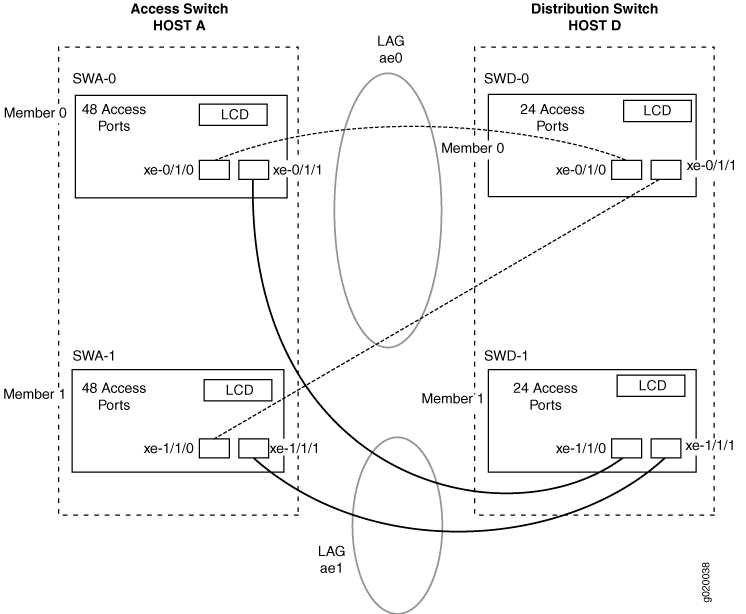

이 예제에서 사용되는 토폴로지로는 버추얼 섀시 액세스 스위치 1개와 버추얼 섀시 분산 스위치 1개로 구성됩니다. 액세스 스위치는 2개의 EX4200-48P 스위치(SWA-0 및 SWA-1)로 구성되어 있으며, Host-A의 멤버 스위치로서 VCP(Virtual Chassis 포트)와 상호 연결됩니다. 분산 스위치는 Host-D의 구성원 스위치로서 VCP와 상호 연결된 2개의 EX4200-24F 스위치(SWD-0 및 SWD-1)로 구성됩니다.
액세스 스위치의 각 구성원에는 업링크 모듈이 설치되어 있습니다. 각 업링크 모듈에는 2개의 포트가 있습니다. 업링크는 트렁크 포트의 역할을 하도록 구성되며, 액세스 스위치와 디스트리스트리웍스 스위치를 연결합니다. SWA-0의 업링크 포트 1개와 SWA-1의 업링크 포트 1개는 LAG ae0 에서 SWD-0으로 결합됩니다. 이 링크는 단일 VLAN에 사용됩니다. SWA-0 및 SWA-1의 나머지 업링크 포트는 SWD-1에 대한 두 번째 LAG 연결(ae1)으로 결합됩니다. LAG ae1 는 다른 VLAN에 사용됩니다.
LAG 링크의 원격 엔드가 보안 장치인 경우 보안 장비에 결정적 구성이 필요하기 때문에 LACP가 지원되지 않을 수 있습니다. 이 경우 LACP를 구성하지 마십시오. LAG의 모든 링크는 스위치가 이더넷 물리적 레이어 또는 데이터 링크 레이어 내에서 링크 장애를 감지하지 않는 한 영구적으로 작동합니다.
에 연결
표 1에서는 이 구성 예에서 사용되는 토폴로지 세부 사항을 설명합니다.
| 스위치 | 호스트 이름 및 VCID | 베이스 하드웨어 | 업링크 모듈 | 구성원 ID | 트렁크 포트 |
|---|---|---|---|---|---|
SWA-0 |
호스트-A 액세스 스위치 VCID 1 |
EX4200-48P 스위치 |
1개의 XFP 업링크 모듈 |
0 |
|
SWA-1 |
호스트-A 액세스 스위치 VCID 1 |
EX4200-48P 스위치 |
1개의 XFP 업링크 모듈 |
1 |
|
SWD-0 |
Host-D 분산 스위치 VCID 4 |
EX4200 L-24F 스위치 |
1개의 XFP 업링크 모듈 |
0 |
|
SWD-1 |
Host-D 분산 스위치 VCID 4 |
EX4200 L-24F 스위치 |
1개의 XFP 업링크 모듈 |
1 |
|
구성
Virtual Chassis 액세스 스위치에서 Virtual Chassis 분산 스위치로 2개의 업링크 LAG를 구성합니다.
절차
CLI 빠른 구성
버추얼 섀시 액세스 스위치와 버추얼 섀시 분산 스위치 간에 통합된 이더넷 고속 업링크를 신속하게 구성하려면 다음 명령을 복사하여 스위치 터미널 창에 붙여넣으십시오.
[edit]
set chassis aggregated-devices ethernet device-count 2
set interfaces ae0 aggregated-ether-options minimum-links 1
set interfaces ae0 aggregated-ether-options link-speed 10g
set interfaces ae1 aggregated-ether-options minimum-links 1
set interfaces ae1 aggregated-ether-options link-speed 10g
set interfaces ae0 unit 0 family inet address 192.0.2.0/25
set interfaces ae1 unit 0 family inet address 192.0.2.128/25
set interfaces xe-0/1/0 ether-options 802.3ad ae0
set interfaces xe-1/1/0 ether-options 802.3ad ae0
set interfaces xe-0/1/1 ether-options 802.3ad ae1
set interfaces xe-1/1/1 ether-options 802.3ad ae1
단계별 절차
버추얼 섀시 액세스 스위치와 버추얼 섀시 분산 스위치 간에 통합된 이더넷 고속 업링크를 구성하려면 다음을 수행합니다.
섀시에서 생성할 LAG 수를 지정합니다.
[edit chassis] user@Host-A# set aggregated-devices ethernet device-count 2
LAG 인터페이스에 존재
ae0해야 하는 링크 수를 다음과 같이 지정합니다up.[edit interfaces] user@Host-A# set ae0 aggregated-ether-options minimum-links 1
LAG 인터페이스에 존재
ae1해야 하는 링크 수를 다음과 같이 지정합니다up.[edit interfaces] user@Host-A# set ae1 aggregated-ether-options minimum-links 1
링크의
ae0미디어 속도를 지정합니다.[edit interfaces] user@Host-A# set ae0 aggregated-ether-options link-speed 10g
링크의
ae1미디어 속도를 지정합니다.[edit interfaces] user@Host-A# set ae1 aggregated-ether-options link-speed 10g
LAG
ae0에 포함할 업링크의 인터페이스 ID를 지정합니다.[edit interfaces] user@Host-A# set xe-0/1/0 ether-options 802.3ad ae0 user@Host-A# set xe-1/1/0 ether-options 802.3ad ae0
LAG
ae1에 포함할 업링크의 인터페이스 ID를 지정합니다.[edit interfaces] user@Host-A# set xe-0/1/1 ether-options 802.3ad ae1 user@Host-A# set xe-1/1/1 ether-options 802.3ad ae1
LAG
ae0가 직원 브로드캐스트 도메인의 서브넷에 속한다는 것을 지정합니다.[edit interfaces] user@Host-A# set ae0 unit 0 family inet address 192.0.2.0/25LAG
ae1가 게스트 브로드캐스트 도메인의 서브넷에 속한다는 것을 지정합니다.[edit interfaces] user@Host-A# set ae1 unit 0 family inet address 192.0.2.128/25
결과
구성 결과를 표시합니다.
[edit]
chassis {
aggregated-devices {
ethernet {
device-count 2;
}
}
}
interfaces {
ae0 {
aggregated-ether-options {
link-speed 10g;
minimum-links 1;
}
unit 0 {
family inet {
address 192.0.2.0/25;
}
}
}
ae1 {
aggregated-ether-options {
link-speed 10g;
minimum-links 1;
}
unit 0 {
family inet {
address 192.0.2.128/25;
}
}
xe–0/1/0 {
ether-options {
802.3ad ae0;
}
}
xe–1/1/0 {
ether-options {
802.3ad ae0;
}
}
xe–0/1/1 {
ether-options {
802.3ad ae1;
}
}
xe–1/1/1 {
ether-options {
802.3ad ae1;
}
}
}
확인
스위칭이 작동하고 2개의 LAG가 생성되었는지 확인하려면 다음 작업을 수행합니다.
LAG ae0이 생성되었는지 검증
목적
LAG ae0 가 스위치에서 생성되었는지 확인합니다.
작업
show interfaces ae0 terse
Interface Admin Link Proto Local Remote ae0 up up ae0.0 up up inet 192.0.2.0/25
의미
출력은 링크가 설정되었고 이 링크에 ae0 family 할당된 IP 주소와 표시됨을 확인합니다.
