예를 들면 다음과 같습니다. EX 시리즈 스위치에서 Single-Supplicant 또는 Multiple-Supplicant 구성을 위한 802.1X 설정
EX 시리즈 스위치의 802.1x 포트 기반 네트워크 액세스 제어(PNAC) 인증은 엔터프라이즈 LAN의 액세스 요구 사항을 충족하기 위한 세 가지 유형의 인증을 제공합니다.
인증자 포트에서 첫 번째 종단 디바이스(서플리컨트)를 인증하고 다른 모든 종단 디바이스도 LAN에 액세스할 수 있도록 합니다.
인증자 포트에서 한 번에 하나의 종단 디바이스만 인증합니다.
인증자 포트에서 여러 종단 디바이스 인증. VoIP 구성에는 여러 개의 서플리컨트 모드가 사용됩니다.
이 예는 IEEE 802.1X를 사용하여 세 가지 다른 관리 모드를 사용하는 종단 디바이스를 인증하도록 EX 시리즈 스위치를 구성합니다.
요구 사항
이 예에서는 다음과 같은 소프트웨어 및 하드웨어 구성 요소를 사용합니다.
이 예는 QFX5100 스위치에도 적용됩니다.
Junos OS EX 시리즈 스위치용 릴리스 9.0 이상
인증자 포트 액세스 엔터티(PAE) 역할을 하는 EX 시리즈 스위치 1개. 인증자 PAE의 포트는 인증될 때까지 최종 디바이스에서 오가는 모든 트래픽을 차단하는 제어 게이트를 형성합니다.
802.1X를 지원하는 RADIUS 인증 서버 1개. 인증 서버는 백엔드 데이터베이스 역할을 하며 네트워크에 연결할 수 있는 권한이 있는 종단 디바이스(서플리컨트)에 대한 자격 정보를 포함합니다.
802.1X 인증을 위한 포트를 구성하기 전에 다음을 확인하십시오.
초기 스위치 구성을 수행했습니다. EX 시리즈 스위치 연결 및 구성(CLI 절차)을 참조하십시오.
스위치에서 기본 브리징 및 VLAN 구성을 수행했습니다. 스위치에 대한 기본 브리징 및 VLAN 설정을 설명하는 문서를 참조하십시오. ELS(Enhanced Layer 2 Software) 구성 스타일을 지원하는 스위치를 사용하는 경우 예: ELS를 지원하는 EX 시리즈 스위치를 위한 기본 브리징 및 VLAN 설정 또는 예: 스위치에서 기본 브리징 및 VLAN 설정 다른 모든 스위치의 경우 예: EX 시리즈 스위치를 위한 기본 브리징 및 VLAN 설정.
주:ELS에 대한 자세한 내용은 Enhanced Layer 2 소프트웨어 CLI 사용을 참조하십시오.
인증 서버에 구성된 사용자.
개요 및 토폴로지

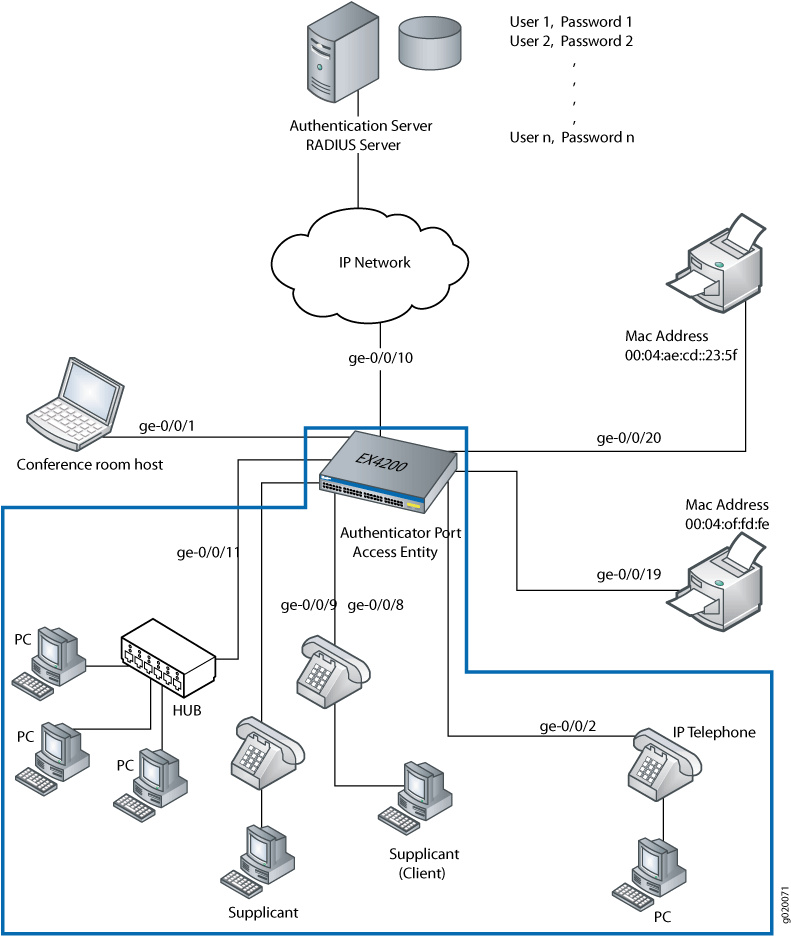

에 그림 1표시된 바와 같이 토폴로지 에는 포트 ge-0/0/10의 인증 서버에 연결된 EX4200 액세스 스위치가 포함되어 있습니다. 인터페이스 ge-0/0/8, ge-0/0/9 및 ge-0/0/11은 세 가지 다른 관리 모드에 대해 구성됩니다.
이 수치는 QFX5100 스위치에도 적용됩니다.
토폴로지
| 속성 | 설정 |
|---|---|
스위치 하드웨어 |
EX4200 스위치, 기가비트 이더넷 포트 24개: 8개 PoE 포트(ge-0/0/0 ~ ge-0/0/7) 및 16개 비 PoE 포트(ge-0/0/8 ~ ge-0/0/23) |
Avaya 전화기 연결 - 통합 허브를 사용하여 전화기 및 데스크톱 PC를 단일 포트에 연결합니다. (PoE 필요) |
ge-0/0/8, ge-0/0/9 및 ge-0/0/11 |
엔터프라이즈 네트워크의 다른 영역에서 서플리컨트를 지원하도록 관리 모드를 구성하는 방법:
single supplicant 모드 인증을 위해 액세스 포트 ge-0/0/8을 구성합니다.
단일 보안 요청자 모드 인증을 위해 액세스 포트 ge-0/0/9를 구성합니다.
다중 요청자 모드 인증을 위해 액세스 포트 ge-0/0/11을 구성합니다.
Single supplicant 모드 는 인증자 포트에 연결된 첫 번째 종단 디바이스만 인증합니다. 802.1X 활성화 여부에 관계없이 첫 번째 연결이 성공적으로 연결된 후 인증자 포트에 연결된 다른 모든 종단 디바이스는 추가 인증 없이 포트에 액세스할 수 있습니다. 첫 번째 인증된 종단 디바이스가 로그아웃되면 다른 모든 종단 디바이스는 최종 디바이스가 인증될 때까지 잠겨 있습니다.
Single-secure supplicant 모드 는 인증자 포트에 연결할 하나의 종단 디바이스만 인증합니다. 첫 번째 로그아웃 때까지 다른 종단 디바이스가 인증자 포트에 연결할 수 없습니다.
여러 신청자 모드는 하나의 인증자 포트에서 여러 종단 디바이스를 개별적으로 인증합니다. 포트 보안을 통해 포트에 연결할 수 있는 최대 디바이스 수를 구성하는 경우, 포트당 허용되는 최대 종단 디바이스 수를 결정하는 데 구성된 값의 적은 수가 사용됩니다.
다중 요청자 모드를 지원하기 위한 802.1X 구성
절차
CLI 빠른 구성
다른 802.1X 인증 모드로 포트를 신속하게 구성하려면 다음 명령을 복사하여 스위치 터미널 창에 붙여 넣습니다.
[edit] set protocols dot1x authenticator interface ge-0/0/8 supplicant single set protocols dot1x authenticator interface ge-0/0/9 supplicant single-secure set protocols dot1x authenticator interface ge-0/0/11 supplicant multiple
단계별 절차
인터페이스에서 관리 모드를 구성합니다.
서플리컨트 모드를 인터페이스 ge-0/0/8에서 단일 모드로 구성합니다.
[edit protocols] user@switch# set dot1x authenticator interface ge-0/0/8 supplicant single
서플리컨트 모드를 인터페이스 ge-0/0/9에서 단일 보안으로 구성합니다.
[edit protocols] user@switch# set dot1x authenticator interface ge-0/0/9 supplicant single-secure
인터페이스 ge-0/0/11에서 다중 서플리컨트 모드를 구성합니다.
[edit protocols] user@switch# set dot1x authenticator interface ge-0/0/11 supplicant multiple
결과
구성 결과를 확인합니다.
[edit]
user@access-switch> show configuration
protocols {
dot1x {
authenticator {
interface {
ge-0/0/8.0 {
supplicant single;
)
ge-0/0/9.0 {
supplicant single-secure;
)
ge-0/0/11.0 {
supplicant multiple;
)
}
}
}
}
확인
구성이 제대로 작동하는지 확인하려면 다음 작업을 수행하십시오.
802.1X 구성 확인
목적
인터페이스 ge-0/0/8, ge-0/0/9 및 ge-0/0/11에서 802.1X 구성을 확인합니다.
실행
운영 모드 명령을 show dot1x interface실행하여 802.1X 구성을 확인합니다.
user@switch> show dot1x interface ge-0/0/8.0 detail ge-0/0/8.0 Role: Authenticator Administrative state: Auto Supplicant mode: Single Number of retries: 3 Quiet period: 60 seconds Transmit period: 30 seconds Mac Radius: Disabled Mac Radius Restrict: Disabled Reauthentication: Enabled Configured Reauthentication interval: 3600 seconds Supplicant timeout: 30 seconds Server timeout: 30 seconds Maximum EAPOL requests: 2 Guest VLAN member: <not configured> user@switch> show dot1x interface ge-0/0/9.0 detail ge-0/0/9.0 Role: Authenticator Administrative state: Auto Supplicant mode: Single-Secure Number of retries: 3 Quiet period: 60 seconds Transmit period: 30 seconds Mac Radius: Disabled Mac Radius Restrict: Disabled Reauthentication: Enabled Configured Reauthentication interval: 3600 seconds Supplicant timeout: 30 seconds Server timeout: 30 seconds Maximum EAPOL requests: 2 Guest VLAN member: <not configured> Number of connected supplicants: 0 user@switch> show dot1x interface ge-0/0/11.0 detail ge-0/0/11.0 Role: Authenticator Administrative state: Auto Supplicant mode: Multiple Number of retries: 3 Quiet period: 60 seconds Transmit period: 30 seconds Mac Radius: Disabled Mac Radius Restrict: Disabled Reauthentication: Enabled Configured Reauthentication interval: 3600 seconds Supplicant timeout: 30 seconds Server timeout: 30 seconds Maximum EAPOL requests: 2 Guest VLAN member: <not configured> Number of connected supplicants: 0
의미
출력 필드에는 Supplicant mode 각 인터페이스에 대해 구성된 관리 모드가 표시됩니다. 인터페이스 ge-0/0/8.0 는 서플리컨트 모드를 표시합니다 Single . 인터페이스 ge-0/0/9.0 는 서플리컨트 모드를 표시합니다 Single-Secure . 인터페이스 ge-0/0/11.0 는 서플리컨트 모드를 표시합니다 Multiple .
