예: 라우팅 정책에서 확장 커뮤니티 구성
확장된 커뮤니티는 대부분의 면에서 일반 커뮤니티와 유사합니다. VPN(가상 사설망)과 같은 일부 네트워킹 구현은 4-옥텟 정규 커뮤니티 값이 충분한 확장과 유연성을 제공하지 않기 때문에 확장된 커뮤니티를 사용합니다. 확장 커뮤니티는 두 개의 주요 섹션으로 나뉘어진 8옥텟 값입니다.
요구 사항
이 예를 구성하기 전에 디바이스 초기화를 제외한 특별한 구성은 필요하지 않습니다.
개요
이 예에서 디바이스 R1 및 디바이스 R2는 AS(Autonomous System) 64510의 OSPF neighbor입니다. 디바이스 R3은 디바이스 R1에 대한 외부 BGP(EBGP) 연결을 보유합니다. 디바이스 R2는 루프백 인터페이스(lo0)의 주소로 시뮬레이션된 172.16/16 주소 공간에 고객 네트워크를 보유합니다. 디바이스 R1에는 여러 172.16에 대한 정적 경로가 있습니다.네트워크를 /24하고 이러한 경로에 정기적인 커뮤니티 가치를 연결합니다.x 그런 다음 디바이스 R1은 내보내기 정책을 사용하여 디바이스 R3에 경로를 보급합니다. 디바이스 R3는 이러한 경로를 수신하고 가져오기 정책을 사용하여 확장된 커뮤니티 값을 경로에 추가합니다.
토폴로지
그림 1은 샘플 네트워크를 표시합니다.

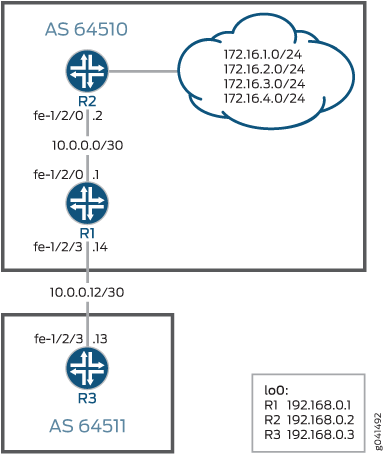

그림 1: 확장된 BGP 커뮤니티를 위한 토폴로지
CLI 빠른 구성은 그림 1 내 모든 디바이스의 구성을 보여줍니다.
섹션 #configuration587__policy-extended-community-st은 디바이스 R3의 단계를 설명합니다.
구성
CLI 빠른 구성
이 예를 빠르게 구성하려면, 아래 명령을 복사하여 텍스트 파일로 붙여 넣은 다음 모든 라인브레이크를 제거하고, 네트워크 구성을 일치하는 데 필요한 세부 사항을 바꾸고 [edit] 계층 수준에서 명령을 CLI로 복사해 붙여 넣습니다.
디바이스 R1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces fe-1/2/3 unit 0 family inet address 10.0.0.14/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 primary set protocols bgp group ext type external set protocols bgp group ext export send-static set protocols bgp group ext peer-as 64511 set protocols bgp group ext neighbor 10.0.0.13 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 172.16.1.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.1.0/24 community 64510:1 set routing-options static route 172.16.2.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.2.0/24 community 64510:2 set routing-options static route 172.16.3.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.3.0/24 community 64510:3 set routing-options static route 172.16.4.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.4.0/24 community 64510:4 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 64510
디바이스 R2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set interfaces lo0 unit 0 family inet address 172.16.1.1/32 set interfaces lo0 unit 0 family inet address 172.16.2.2/32 set interfaces lo0 unit 0 family inet address 172.16.3.3/32 set interfaces lo0 unit 0 family inet address 172.16.4.4/32 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set routing-options router-id 192.168.0.2 set routing-options autonomous-system 64510
디바이스 R3
set interfaces fe-1/2/3 unit 0 family inet address 10.0.0.13/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp group to-R1 type external set protocols bgp group to-R1 import set-ext-comms set protocols bgp group to-R1 peer-as 64510 set protocols bgp group to-R1 neighbor 10.0.0.14 set policy-options policy-statement set-ext-comms term route-1 from route-filter 172.16.1.0/24 exact set policy-options policy-statement set-ext-comms term route-1 then community add target-as set policy-options policy-statement set-ext-comms term route-1 then accept set policy-options policy-statement set-ext-comms term route-2 from route-filter 172.16.2.0/24 exact set policy-options policy-statement set-ext-comms term route-2 then community add target-ip set policy-options policy-statement set-ext-comms term route-2 then accept set policy-options policy-statement set-ext-comms term route-3 from route-filter 172.16.3.0/24 exact set policy-options policy-statement set-ext-comms term route-3 then community add origin-as set policy-options policy-statement set-ext-comms term route-3 then accept set policy-options policy-statement set-ext-comms term route-4 from route-filter 172.16.4.0/24 exact set policy-options policy-statement set-ext-comms term route-4 then community add origin-ip set policy-options policy-statement set-ext-comms term route-4 then accept set policy-options community origin-as members origin:64511:3 set policy-options community origin-ip members origin:172.16.7.7:4 set policy-options community target-as members target:64511:1 set policy-options community target-ip members target:172.16.7.7:2 set routing-options router-id 192.168.0.3 set routing-options autonomous-system 64511
절차
단계별 절차
다음 예는 구성 계층에서 다양한 수준의 탐색이 필요합니다. CLI 탐색에 대한 내용은 Junos OS CLI 사용자 가이드의 구성 모드에서 CLI 편집기 사용을(를) 참조하십시오.
디바이스 R3 구성:
인터페이스를 구성합니다.
[edit interfaces] user@R3# set fe-1/2/3 unit 0 family inet address 10.0.0.13/30 user@R3# set lo0 unit 0 family inet address 192.168.0.3/32
디바이스 R1에 EBGP 연결을 구성합니다.
[edit protocols bgp group to-R1] user@R3# set type external user@R3# set import set-ext-comms user@R3# set peer-as 64510 user@R3# set neighbor 10.0.0.14
-
디바이스 R1에서 수신한 경로에 확장된 커뮤니티 값을 추가하는 정책을 구성합니다.
확장 커뮤니티는 의 표기법을 사용합니다.
type:administrator:assigned-number특정 커뮤니티 값은 에 설명된 대로 특정 매개 변수 내에서 관리 목표를 달성하는 모든 것이 될 수 있습니다.community (Policy Options)
[edit policy-options policy-statement set-ext-comms] user@R3# set term route-1 from route-filter 172.16.1.0/24 exact user@R3# set term route-1 then community add target-as user@R3# set term route-1 then accept user@R3# set term route-2 from route-filter 172.16.2.0/24 exact user@R3# set term route-2 then community add target-ip user@R3# set term route-2 then accept user@R3# set term route-3 from route-filter 172.16.3.0/24 exact user@R3# set term route-3 then community add origin-as user@R3# set term route-3 then accept user@R3# set term route-4 from route-filter 172.16.4.0/24 exact user@R3# set term route-4 then community add origin-ip user@R3# set term route-4 then accept [edit policy-options] user@R3# set community origin-as members origin:64511:3 user@R3# set community origin-ip members origin:172.16.7.7:4 user@R3# set community target-as members target:64511:1 user@R3# set community target-ip members target:172.16.7.7:2
자율 시스템(AS) 번호 및 라우터 ID를 구성합니다.
[edit routing-options] user@R3# set router-id 192.168.0.3 user@R3# set autonomous-system 64511
결과
구성 모드에서 show interfaces, show protocols, show policy-options 및 show routing-options 명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.
user@R3# show interfaces
fe-1/2/3 {
unit 0 {
family inet {
address 10.0.0.13/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.3/32;
}
}
}
user@R3# show protocols
bgp {
group to-R1 {
type external;
import set-ext-comms;
peer-as 64510;
neighbor 10.0.0.14;
}
}
user@R3# show policy-options
policy-statement set-ext-comms {
term route-1 {
from {
route-filter 172.16.1.0/24 exact;
}
then {
community add target-as;
accept;
}
}
term route-2 {
from {
route-filter 172.16.2.0/24 exact;
}
then {
community add target-ip;
accept;
}
}
term route-3 {
from {
route-filter 172.16.3.0/24 exact;
}
then {
community add origin-as;
accept;
}
}
term route-4 {
from {
route-filter 172.16.4.0/24 exact;
}
then {
community add origin-ip;
accept;
}
}
}
community origin-as members origin:64511:3;
community origin-ip members origin:172.16.7.7:4;
community target-as members target:64511:1;
community target-ip members target:172.16.7.7:2;
user@R3# show routing-options router-id 192.168.0.3; autonomous-system 64511;
디바이스 구성을 마쳤으면 구성 모드에서 commit을 입력합니다.
검증
구성이 올바르게 작동하고 있는지 확인합니다.
디바이스 R1에서 경로 확인
목적
디바이스 R1에서 172.16을 확인합니다. 라우팅 테이블의 경로입니다.
작업
user@R1> show route protocol static match-prefix 172.16.* detail
inet.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:1
172.16.2.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:2
172.16.3.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:3
172.16.4.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:4의미
출력은 일반 커뮤니티 값이 경로에 연결되어 있음을 보여줍니다.
주:
커뮤니티는 정적 경로에 연결되므로 커뮤니티가 비 BGP 경로에 연결될 수 있음을 보여 줍니다.
디바이스 R3에서 경로 확인
목적
디바이스 R3에서 172.16을 확인합니다. 라우팅 테이블의 경로입니다.
작업
user@R3> show route protocol bgp match-prefix 172.16.* detail
betsy@tp5# run show route protocol bgp match-prefix 172.16.* detail logical-system R3
inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:1 target:64511:1
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.2.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:2 target:172.16.7.7:2
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.3.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:3 origin:64511:3
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.4.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:4 origin:172.16.7.7:4
Accepted
Localpref: 100
Router ID: 192.168.0.1의미
출력은 일반 커뮤니티 값이 경로에 연결된 상태로 유지되고 확장된 커뮤니티 값이 추가됨을 보여줍니다.
