트래픽 폴리싱을 사용한 네트워크 액세스 제어 개요

IP 트래픽 흐름에 대한 혼잡 관리

트래픽 폴리싱(Rate Limiting)은 서비스 거부(DoS) 공격을 차단하도록 설계된 네트워크 액세스 보안의 필수 구성 요소입니다. 트래픽 폴리싱을 사용하면 인터페이스에서 송수신되는 IP 트래픽의 최대 속도를 제어할 수 있으며 네트워크 트래픽을 서비스 등급이라고도 하는 여러 우선 순위 수준으로 분할할 수 있습니다. 폴리서는 일련의 트래픽 속도 제한을 정의하고 구성된 제한을 준수하지 않는 트래픽에 대한 결과를 설정합니다. 트래픽 제한을 준수하지 않는 트래픽 플로우의 패킷은 폐기되거나 다른 포워딩 클래스 또는 패킷 손실 우선 순위(PLP) 수준으로 표시됩니다.

통합 트래픽(모든 프로토콜 제품군 및 물리적 인터페이스에서 구성된 논리적 인터페이스)을 제한하도록 구성된 폴리서를 제외하고, 논리적 인터페이스에서 Layer 2 또는 Layer 3 트래픽 흐름의 모든 IP 패킷에 폴리서를 적용할 수 있습니다.

물리적 인터페이스 미디어 속도에 따라 속도 제한으로 구성된 폴리서를 제외하고, 스테이트리스 방화벽 필터를 사용하여 논리적 인터페이스에서 레이어 3 트래픽 플로우의 특정 IP 패킷에 폴리서를 적용할 수 있습니다.

인바운드 또는 아웃바운드 인터페이스 트래픽에 폴리서(policer)를 적용할 수 있습니다. 인바운드 트래픽에 폴리서를 적용하여 네트워크를 통해 라우팅할 필요가 없는 트래픽을 삭제하여 리소스를 보존합니다. 인바운드 트래픽 삭제는 DoS(Denial-of-Service) 공격을 저지하는 데도 도움이 됩니다. 폴리서가 아웃바운드 트래픽 제어에 적용되어 사용된 대역폭을 제어합니다.

주:

트래픽 폴리서는 PIC별로 인스턴스화됩니다. 하나의 로컬 정책 결정 기능(L-PDF) 가입자의 트래픽이 AMS 그룹의 여러 멀티서비스 PIC를 통해 배포되면 트래픽 폴리싱이 작동하지 않습니다.

트래픽 제한

Junos OS 폴리서는 토큰 버킷 알고리즘을 사용하여 인터페이스에서 트래픽의 평균 전송 또는 수신 속도를 제한하는 동시에 구성된 대역폭 제한 및 구성된 버스트 크기를 기준으로 최대값까지 트래픽 버스트를 허용합니다. 토큰 버킷 알고리즘은 패킷을 폐기하기 전에 지정된 트래픽 버스트를 허용하거나 패킷 출력 큐잉 우선 순위 또는 패킷 드롭 우선 순위와 같은 페널티를 적용할 수 있다는 점에서 새는 버킷 알고리즘 보다 더 많은 유연성을 제공합니다.

토큰 버킷 모델에서 버킷은 폴리서의 속도 제한 기능을 나타냅니다. 토큰은 고정 속도로 버킷에 추가되지만, 일단 지정된 버킷 깊이에 도달하면 할당된 토큰을 저장하고 사용할 수 없습니다. 각 토큰은 일부 비트에 대한 "크레딧"을 나타내며, 버킷의 토큰은 인터페이스에서 트래픽을 전송하거나 수신할 수 있도록 "현금화"됩니다. 충분한 토큰이 버킷에 있으면 트래픽 흐름이 제한 없이 계속됩니다. 그렇지 않으면 패킷이 드롭되거나 더 낮은 포워딩 클래스, 더 높은 PLP(Packet Loss Priority) 수준으로 재표시되거나 두 가지 모두로 재표시될 수 있습니다.

  • 토큰이 버킷에 추가되는 속도는 지정된 서비스 레벨에서 허용되는 초당 비트에서 가장 높은 평균 전송 또는 수신 속도를 나타냅니다. 이 가장 높은 평균 트래픽 속도를 폴리서의 대역폭 제한 으로 지정합니다. 트래픽 도착 속도(또는 고정 비트/초)가 너무 높아서 어떤 시점에서 충분하지 않은 토큰이 버킷에 표시되면 트래픽 흐름이 더 이상 트래픽 제한을 준수하지 않습니다. 트래픽이 상대적으로 낮은 기간(토큰 도착 속도보다 평균 요금으로 인터페이스에 도착하거나 출발한 트래픽)이 있는 동안 사용되지 않는 토큰은 버킷에 축적됩니다.

  • 바이트의 버킷 깊이는 허용되는 백 투 백 버스팅의 양을 제어합니다. 이 요소를 폴리서의 버스트 크기 제한으로 지정합니다. 이 두 번째 제한은 지정된 시간 동안 전송 버스트에 허용되는 바이트 수를 제한함으로써 평균 전송 또는 수신 속도에 영향을 줍니다. 현재 버스트 크기 한도를 초과하는 버스트는 버스트가 계속 진행될 수 있는 충분한 토큰이 있을 때까지 드롭됩니다.

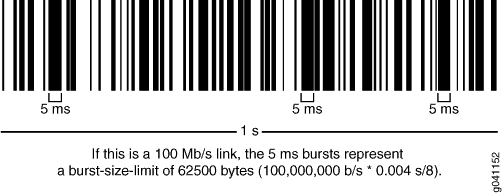

    그림 1: 네트워크 트래픽 및 버스트 속도네트워크 트래픽 및 버스트 속도

    위 그림과 같이, UPC 바코드는 라인에서 트래픽이 어떻게 보이는지 보여주는 좋은 팩스입니다. 인터페이스는 전송 중이거나(전체 속도로 버스팅) 전송되지 않습니다. 검은 선은 데이터 전송의 기간을 나타내며, 토큰 양동이가 보충 할 수있는 공백은 침묵의 기간을 나타냅니다.

사용되는 폴리서 유형에 따라 정의된 한도를 능가하는 정책 트래픽 흐름의 패킷은 암시적으로 더 높은 PLP 수준으로 설정되거나, 구성된 포워딩 클래스에 할당되거나, 구성된 PLP 수준(또는 둘 다)으로 설정되거나 단순히 폐기될 수 있습니다. 다운스트림 혼잡이 발생하는 경우, PLP 레벨의 패킷은 , medium-high또는 high PLP 레벨의 패킷 low 보다 medium-low폐기될 가능성이 낮습니다.

트래픽 색상 마킹

구성된 특정 트래픽 제한 집합에 따라 폴리서(policer)는 자동차 트래픽을 제어하는 데 사용되는 신호등의 색상과 유사한 2개 또는 3개 범주 중 하나에 속하는 트래픽 흐름을 식별합니다.

  • 단일 속도 2색—2색 마킹 폴리서(또는 검증 없이 사용할 경우 "폴리서")는 트래픽 스트림을 측정하고 구성된 대역폭 및 버스트 크기 제한에 따라 패킷을 두 범주의 PLP(Packet Loss Priority)로 분류합니다. 어떤 식으로든 대역폭 및 버스트 크기 제한을 초과하는 패킷을 표시하거나 폐기하기만 하면 됩니다.

    폴리서(policer)는 포트(물리적 인터페이스) 레벨에서 트래픽을 계량하는 데 가장 유용합니다.

  • 단일 속도 3색—이 유형의 폴리서가 RFC 2697, 단일 속도 3색 마커에 정의되어 있으며, 이는 DiffServ(Differentiated Services) 환경을 위한 보증된 AF(AF) PHB(per-hop-behavior) 분류 시스템의 일부로 정의됩니다. 이 유형의 폴리서 미터 트래픽은 구성된 CIR(Committed Information Rate), 커밋된 버스트 크기(CBS), 초과 버스트 크기(EBS)를 기준으로 트래픽을 측정합니다. 트래픽은 도착하는 패킷이 CBS(녹색) 이하인지, CBS(노란색)를 초과하건, EBS를 초과하지 않는지에 따라 세 가지 범주(녹색, 노란색 또는 빨간색) 중 하나에 속하는 것으로 표시됩니다.

    단일 속도의 3색 폴리서는 서비스가 최고 도착률이 아닌 패킷 길이에 따라 구조화할 때 가장 유용합니다.

  • 2개 속도 3색—이 유형의 폴리서(policer)는 DiffServ(Differentiated Services) 환경을 위한 보증된 AF(AF) 홉별 동작(PHB) 분류 시스템의 일부로 RFC 2698, 2개 속도 3색 마커에 정의되어 있습니다. 이 유형의 폴리서 미터 트래픽은 구성된 CIR 및 PIR(최고 정보 속도)와 관련된 버스트 크기, CBS 및 PBS( 최고 버스트 크기 )를 기반으로 트래픽을 측정합니다. 트래픽은 도착하는 패킷이 CIR(녹색) 이하인지, CIR(노란색)을 초과하는지에 따라 3가지 범주(녹색, 노란색 또는 빨간색) 중 하나에 속하는 것으로 표시되며, PIR(red)을 초과합니다.

    2개 속도의 3색 폴리서는 서비스가 도착 속도에 따라 구조화되어 있고 반드시 패킷 길이가 아닐 때 가장 유용합니다.

폴리서 작업은 암시적 또는 명시적이며 폴리서 유형에 따라 다릅니다. 암묵적이라는 용어는 Junos가 손실 우선 순위를 자동으로 할당한다는 것을 의미합니다. 표 1 폴리서 작업을 설명합니다.

표 1: 폴리서 작업

폴리서(Policer)

표시

암묵적 조치

구성 가능한 작업

단일 속도 2색

녹색(준수)

손실이 적은 우선 순위 할당

없음

빨간색(비형성)

없음

낮거나 높은 손실 우선 순위를 할당하거나, 포워딩 클래스를 할당하거나, 폐기일부 플랫폼에서는 중간 또는 중간 수준의 손실 우선 순위를 할당할 수 있습니다.

단일 속도 3색

녹색(준수)

손실이 적은 우선 순위 할당

없음

노란색(CIR 및 CBS 위)

중형 손실 우선 순위 할당

없음

빨간색(EBS 위)

높은 손실 우선 순위 할당

삭제

2개 속도 3색

녹색(준수)

손실이 적은 우선 순위 할당

없음

노란색(CIR 및 CBS 위)

중형 손실 우선 순위 할당

없음

빨간색(PIR 및 PBS 위)

높은 손실 우선 순위 할당

삭제

포워딩 클래스 및 PLP 레벨

패킷의 포워딩 클래스 할당 및 PLP 수준은 Junos OS CoS(Class of Service) 기능에 의해 사용됩니다. Junos OS CoS 기능에는 best-effort 트래픽 전송이 불충분할 때 차별화된 서비스를 제공하는 데 사용할 수 있는 메커니즘이 포함되어 있습니다. IPv4, IPv6 및 MPLS 트래픽을 전송하는 라우터(및 스위치) 인터페이스의 경우, CoS 기능을 구성하여 네트워크 에지에서 들어오는 단일 트래픽 플로우를 취하고 개별 패킷의 포워딩 클래스 할당 및 PLP 수준에 따라 출력을 위한 내부 포워딩 및 스케줄링(큐잉)과 같은 네트워크 전반에 걸쳐 서로 다른 수준의 서비스를 제공할 수 있습니다.

주:

폴리서 또는 스테이트리스 방화벽 필터가 수행하는 포워딩 클래스 또는 손실 우선 순위 할당은 모든 논리적 인터페이스에서 CoS 기본 IP 우선 순위 분류 또는 논리적 인터페이스에 명시적으로 매핑된 BA(Configured Behavior Aggregate) 분류자에 의해 수신 시 수행되는 모든 할당을 무시합니다.

CoS 구성에 따라 지정된 포워딩 클래스의 패킷은 특정 출력 큐를 통해 전송되며 각 출력 큐는 스케줄러에 정의된 전송 서비스 수준과 연결됩니다.

다른 CoS 구성에 따라 출력 대기열의 패킷이 혼잡에 부딪히면 손실 우선 순위 값이 높은 패킷은 RED(Random Early Detection) 알고리즘에 의해 드롭될 가능성이 높습니다. 패킷 손실 우선 순위 값은 트래픽 플로우 내에서 패킷의 상대적 주문에 영향을 미치지 않으면서 패킷 스케줄링에 영향을 미칩니다.

트래픽에 대한 폴리서 애플리케이션

폴리서의 이름을 정의하고 명명한 후에는 템플릿으로 저장됩니다. 나중에 동일한 폴리서 이름을 사용하여 사용할 때마다 동일한 폴리서 구성을 제공할 수 있습니다. 이를 통해 동일한 폴리서 값을 두 번 이상 정의할 필요가 없습니다.

다음 두 가지 방법으로 폴리서(policer)를 트래픽 흐름에 적용할 수 있습니다.

  • 표준 스테이트리스 방화벽 필터를 구성할 수 있습니다. 이 필터는 비계속적 조치 또는 three-color-policer (single-rate | two-rate) policer-name 비계속적 조치를 지정 policer policer-name 합니다. 표준 필터를 논리적 인터페이스의 입력 또는 출력에 적용하면 필터 구성에 지정된 조건과 일치하는 필터별 프로토콜 제품군의 모든 패킷에 폴리서가 적용됩니다.

    이 폴리서 적용 방법을 사용하면 인터페이스에서 특정 트래픽 클래스를 정의하고 각 클래스에 트래픽 속도 제한을 적용할 수 있습니다.

  • 폴리서를 인터페이스에 직접 적용하여 프로토콜 제품군이나 일치 조건에 관계없이 해당 인터페이스의 모든 트래픽에 트래픽 속도 제한을 적용할 수 있습니다.

대기열, 논리적 인터페이스 또는 레이어 2(MAC) 수준에서 폴리서를 구성할 수 있습니다. 송신 대기열의 패킷에는 단일 폴리서만 적용되며 폴리서 검색은 다음 순서로 이루어집니다.

  • 큐 레벨

  • 논리적 인터페이스 수준

  • 레이어 2(MAC) 수준
