스위치의 업링크 장애 감지
SUMMARY 이 섹션에서는 주니퍼 네트웍스 EX 시리즈 및 QFX 시리즈 이더넷 스위치 업링크 인터페이스에서 링크 실패를 감지하고 다운링크 인터페이스에 연결된 서버가 보조 인터페이스로 전환할 수 있도록 다운링크 인터페이스에 장애를 전파할 수 있는 업링크 실패 감지에 대해 설명합니다.
업링크 장애 감지 이해하기
업링크 장애 감지는 네트워크 어댑터 팀을 지원하고 네트워크 중복을 제공합니다. 네트워크 어댑터 팀에서 서버의 모든 네트워크 인터페이스 카드(NIC)는 기본 또는 보조 관계에서 구성되며 동일한 IP 주소를 공유합니다. 기본 링크가 다운되면 서버는 연결을 보조 링크로 투명하게 이동합니다. 업링크 장애 감지를 통해 스위치는 링크 실패에 대한 업링크 인터페이스를 모니터링합니다. 실패를 감지하면 다운링크 인터페이스를 비활성화합니다. 서버가 비활성화된 다운링크 인터페이스를 감지하면 보조 링크로 전환하여 스위치에서 균형 잡힌 트래픽 흐름을 보장합니다.
이 주제는 다음을 설명합니다.
업링크 장애 감지 개요
스위치는 업링크 장애 감지를 통해 업링크 인터페이스를 모니터링하여 링크 장애를 발견할 수 있습니다. 스위치가 링크 오류를 감지하면 해당 그룹의 다운링크 인터페이스를 자동으로 비활성화합니다. 비활성화된 다운링크 인터페이스에 연결된 서버는 정보 드롭을 방지하기 위해 네트워크 어댑터 페일오버를 보조 링크로 트리거합니다.

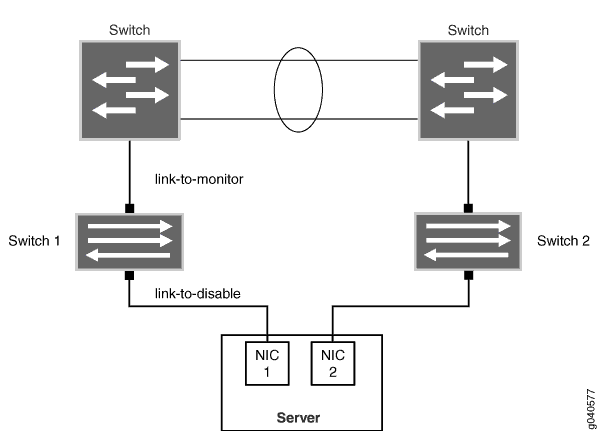

그림 1 은(는) 업링크 장애 감지를 위한 일반적인 설정을 보여줍니다.
업링크 장애 감지를 위해 모니터링할 업링크 인터페이스 그룹을 지정하고 업링크 실패 시 다운링크 인터페이스를 다운링크로 전환합니다. 다운링크 인터페이스는 그룹 내 업링크 인터페이스에 바인딩됩니다. 그룹의 모든 업링크 인터페이스가 다운되면 스위치가 해당 그룹 내의 모든 다운링크 인터페이스를 다운합니다. 업링크 인터페이스가 서비스로 복귀하면 스위치는 해당 그룹의 모든 다운링크 인터페이스를 다시 서비스로 가져옵니다.
라우팅된 VLAN 인터페이스(RPI)는 모니터링할 업링크 인터페이스로 구성할 수 없습니다.
스위치는 업링크 실패에 대해 물리적 인터페이스 링크와 논리적 인터페이스 링크를 모두 모니터링할 수 있지만 두 가지 유형의 인터페이스를 별도의 그룹에 배치해야 합니다.
논리적 인터페이스의 실패를 감지하려면 서버는 스위치와 서버 간의 keepalives와 같은 몇 가지 높은 수준의 프로토콜을 실행해야 합니다.
장애 감지 쌍
업링크 장애 감지를 위해서는 업링크 인터페이스와 다운링크 인터페이스가 포함된 그룹을 생성해야 합니다. 각 그룹은 다음 중 하나를 포함합니다.
-
link-to-monitor 인터페이스 - link-to-monitor 인터페이스는 스위치가 모니터링하는 업링크 인터페이스를 지정합니다. 그룹에서 link-to-monitor로 최대 48개의 업링크 인터페이스를 구성할 수 있습니다.
link-to-disable 인터페이스 - link-to-disable 인터페이스는 스위치가 업링크 장애를 감지할 때 스위치가 비활성화하는 다운링크 인터페이스를 지정합니다. 그룹에서 링크 투 비활성화로 최대 48개의 다운링크 인터페이스를 구성할 수 있습니다.
link-to-disable 인터페이스는 그룹 내의 link-to-monitor 인터페이스에 바인딩됩니다. link-to-monitor 인터페이스가 서비스로 돌아오면 스위치는 그룹의 모든 link-to-disable 인터페이스를 자동으로 활성화합니다.
QFX5120 및 QFX5210 시리즈 스위치에서는 최대 128개의 업링크 인터페이스를 link-to-monitor로 구성하고 최대 128개의 다운링크 인터페이스를 link-to-disable로 구성할 수 있습니다.
업링크 장애 감지를 위한 인터페이스 구성(CLI 절차)
EX 시리즈 및 QFX 시리즈 스위치에서 업링크 장애 감지를 구성하여 균형 잡힌 트래픽 흐름을 보장할 수 있습니다. 이 기능을 사용하여 스위치는 업링크 인터페이스에서 링크 실패를 모니터링하고 감지할 수 있으며 다운링크 인터페이스에 연결된 서버가 보조 인터페이스로 전환할 수 있도록 다운링크 인터페이스에 대한 실패를 전파할 수 있습니다.
다음 구성 지침을 따릅니다.
-
각 스위치에 대해 최대 48개의 그룹을 구성할 수 있습니다.
-
각 그룹에서 최대 48개의 업링크 인터페이스와 48개의 다운링크 인터페이스를 구성할 수 있습니다.
-
별도의 그룹에서 물리적 링크와 논리적 링크를 구성할 수 있습니다.
-
그룹의 모든 인터페이스가 작동되었는지 확인합니다. 인터페이스가 다운되면 업링크 장애 감지가 작동하지 않습니다.
라우팅된 VLAN 인터페이스(RPI)는 모니터링할 업링크 인터페이스로 구성할 수 없습니다.
스위치에서 업링크 장애 감지 구성 방법:
그룹을 구성한 후 명령을 사용하여 show uplink-failure-detection group group-name 그룹의 모든 인터페이스가 작동 중인지 확인합니다.
업링크 장애 감지가 올바르게 작동하는지 확인
목적
스위치가 업링크 실패를 감지할 때 다운링크 인터페이스를 비활성화되는지 확인합니다.
실행
현재 업링크 장애 감지 상태를 확인합니다.
user@switch> show uplink-failure-detection Group : group1 Uplink : ge-0/0/0* Downlink : ge-0/0/1* Failure Action : Inactive
주:별표(*)는 링크가 작동 중임을 나타냅니다.
업링크 인터페이스 비활성화:
[edit] user@switch# set interface ge-0/0/0 disable
스위치에 구성을 저장합니다.
현재 업링크 장애 감지 상태를 확인합니다.
user@switch> show uplink-failure-detection Group : group1 Uplink : ge-0/0/0 Downlink : ge-0/0/1 Failure Action : Active
의미
1단계의 출력은 업링크 인터페이스가 작동 중이며, 따라서 다운링크 인터페이스도 켜지고 의 상태가 Failure Action 임을 Inactive보여줍니다.
4단계의 출력은 업링크 및 다운링크 인터페이스가 모두 중단되었고 의 Failure Action 상태가 (으로) Active변경된다는 것을 보여줍니다. 이 출력은 업링크 장애 감지가 작동하고 있음을 보여줍니다.
