원격 네트워크 모니터링(RMON)
SUMMARY 이 섹션에서는 Junos OS 관리 디바이스가 구성된 임계값에 대해 관리 정보 베이스(MIB) 개체 또는 변수 값을 모니터링할 수 있도록 하는 RMON( Remote Network Monitoring ) MIB(RFC 2819)를 지원하는 방법을 설명합니다. 변수 값이 임계값을 초과하면 알람과 해당 이벤트가 생성됩니다. 이벤트가 기록될 수 있고 SNMP 트랩을 생성할 수 있습니다.
RMON 이해하기
RMON 개요
운영 지원 시스템(OSS) 또는 장애 모니터링 시스템을 사용하여 성능, 가용성, 결함, 환경 데이터 등 다양한 지표를 추적하는 이벤트를 자동으로 모니터링할 수 있습니다. 예를 들어, 관리자는 섀시의 내부 온도가 구성된 임계값을 초과하여 섀시 팬 트레이에 결함이 있거나, 섀시 공기 흐름이 저해되거나, 섀시의 주변 시설 냉각 시스템이 정상적으로 작동되지 않는지 파악하고자 할 수 있습니다.
또한 RMON 관리 정보 베이스(MIB)는 및 etherHistoryTable을(를) 포함한 이더넷 인터페이스에 대한 다양한 통계를 etherStatsTable 저장하는 테이블을 정의합니다. 은 etherStatsTable (는) 인터페이스에서 수신된 유니캐스트, 멀티캐스트 및 브로드캐스트 패킷 수와 같은 이더넷 인터페이스에 대한 누적 실시간 통계를 포함합니다. 은(는) 이 etherHistoryTable 더넷 인터페이스에 대한 통계의 기록 샘플을 유지합니다. 추적할 인터페이스와 샘플링 간격을 포함한 의 제어 etherHistoryTable는 RMON historyControlTable에 의해 정의됩니다.
RMON 알람을 활성화하려면 다음 단계를 수행합니다.
트랩 그룹을 포함하여 SNMP를 구성합니다. [
edit snmp] 계층 수준에서 SNMP를 구성합니다.이벤트 유형 및 트랩 그룹을 포함하여 에서
eventTable상승 및 하강 이벤트를 구성합니다. [edit snmp rmon event] 계층 수준에서 CLI를 사용하여 이벤트를 구성할 수도 있습니다.모니터링할 변수, 상승 및 하강 임계값, 샘플링 유형 및 간격 및 알람이 발생할 때 생성할 해당 이벤트를 포함한 의 알람
alarmTable을 구성합니다. [edit snmp rmon alarm] 계층 수준에서 CLI를 사용하여 알람을 구성할 수도 있습니다.에 대한
alarmTable확장은 주니퍼 네트웍스 엔터프라이즈별 관리 정보 베이스(MIB) jnxRmon(mib-jnx-rmon.txt)에 정의되어 있습니다.
알람 임계값 및 이벤트

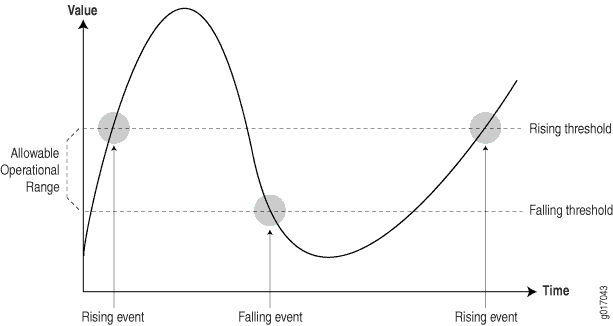

모니터링되는 변수에 대한 상승 및 하강 임계값을 설정하면 변수 값이 허용 가능한 운영 범위를 벗어날 때마다 알림을 받을 수 있습니다(참조 그림 1).
알람 임계값이 각 샘플 간격이 아닌 한 방향으로 먼저 교차할 때만 이벤트가 생성됩니다. 예를 들어, 상승하는 임계값 알람과 해당 이벤트가 발생하면 해당 폴링 알람이 발생할 때까지 더 이상 임계값 교차 이벤트가 발생하지 않습니다. 이를 통해 시스템에서 생성하는 이벤트 수를 상당히 줄여 운영 직원이 이벤트 발생 시 보다 쉽게 대응할 수 있습니다.
원격 모니터링을 구성하기 전에 모니터링해야 하는 변수와 허용되는 운영 범위를 파악해야 합니다. 이를 위해서는 허용되는 운영 범위를 결정하기 위해 약간의 기준선 설정이 필요합니다. 최소한 초기 기준 기간 3개월은 운영 범위를 먼저 식별하고 임계값을 정의할 때 드문 일이 아니지만, 기준선 모니터링은 모니터링되는 각 변수의 수명 동안 계속되어야 합니다.
참조
RMON 알람 이해하기
RMON 알람은 다음을 식별합니다.
모니터링되는 특정 관리 정보 베이스(MIB) 개체입니다.
샘플링 빈도.
샘플링 방법.
모니터링된 값이 비교되는 임계값.
또한 RMON 알람은 임계값을 초과할 때 트리거될 특정 eventTable 항목을 식별할 수 있습니다.
구성 및 운영 값은 RFC 2819에 alarmTable 정의되어 있습니다. 추가적인 운영 가치는 주니퍼 네트웍스 ()로의 엔터프라이즈별 확장에 alarmTablejnxRmonAlarmTable정의되어 있습니다.
이 주제는 다음 섹션을 다룹니다.
alarmTable
alarmTable RMON 관리 정보 베이스(MIB)에서 다음을 모니터링하고 폴링할 수 있습니다.
alarmIndex- 해당 인덱스 값alarmTable이 특정 항목을 식별합니다.alarmInterval-데이터가 샘플링되고 상승 및 하강 임계값과 비교되는 간격(초 단위).alarmVariable-알람 항목에 의해 모니터링되는 관리 정보 베이스(MIB) 변수.alarmSampleType-선택한 변수를 샘플링하고 임계값과 비교할 값을 계산하는 방법입니다.alarmValue-마지막 샘플링 기간 동안 변수 값. 이 값은 상승 및 하강 임계값과 비교됩니다.alarmStartupAlarm- 항목이 처음 활성화될 때 알람이 전송됩니다.alarmRisingThreshold-샘플링된 변수에 대한 상한 임계값.alarmFallingThreshold-샘플링된 변수에 대한 더 낮은 임계값.alarmRisingEventIndexeventTable-상승 임계값을 초과할 때 사용되는 항목.alarmFallingEventIndexeventTable-낙하 임계값을 초과할 때 사용되는 항목.alarmStatus-테이블에서 항목을 추가 및 제거하는 방법. 또한 항목을 수정할 수 있도록 항목의 상태를 변경하는 데 사용할 수도 있습니다.주:이 개체가 로
valid설정되지 않은 경우, 관련 이벤트 알람은 아무 작업도 수행하지 않습니다.
jnxRmonAlarmTable
은 jnxRmonAlarmTable (는) 에 주니퍼 네트웍스 엔터프라이즈별 확장입니다 alarmTable. 추가 운영 정보를 제공하며 다음 객체를 포함합니다.
jnxRmonAlarmGetFailCnt-이 항목에서 모니터링하는 변수에 대한 내부Get요청이 실패한 횟수.jnxRmonAlarmGetFailTime-이 항목에서 모니터링되는 변수에 대한 내부Get요청이 마지막으로 실패한 경우의sysUpTime값입니다.jnxRmonAlarmGetFailReason-이 항목에서 모니터링되는 변수에 대한 내부Get요청이 마지막으로 실패한 이유.jnxRmonAlarmGetOkTime-이 항목에서 모니터링하는 변수에 대한 내부Get요청이 성공하고 항목이 상태를 떠난 경우의getFailure값sysUpTime입니다.jnxRmonAlarmState-이 RMON 알람 항목의 현재 상태.
RMON 이벤트 및 알람 및 이벤트 관리 정보 베이스(MIB)에 대한 주니퍼 네트웍스 엔터프라이즈별 확장을 보려면 https://www.juniper.net/documentation/en_US/junos16.1/topics/reference/mibs/mib-jnx-rmon.txt.
RMON 이벤트 이해
RMON 이벤트를 사용하면 다른 관리 정보 베이스(MIB) 개체의 임계값 초과를 기록할 수 있습니다. RMON 관리 정보 베이스(MIB)에 eventTable 정의되어 있습니다.
이 섹션에서는 다음 주제를 다룹니다.
eventTable
eventTable 에는 다음 개체가 포함됩니다.
eventIndex- 에서 항목을eventTable고유하게 식별하는 인덱스. 각 항목은 적절한 조건이 발생할 때 생성되는 하나의 이벤트를 정의합니다.eventDescription—이벤트 항목을 설명하는 코멘트.eventType—프로브가 이 이벤트에 대해 만드는 알림 유형.eventCommunity-SNMP 트랩이 전송될 경우 사용되는 트랩 그룹. 구성되지 않은 경우eventCommunity, 트랩은 범주로rmon-alarm구성된 각 트랩 그룹으로 전송됩니다.eventLastTimeSent-이 이벤트 항목이 마지막으로 이벤트를 생성한 시점의sysUpTime값입니다.eventOwner-생성 관리 애플리케이션 또는 CLI(명령줄 인터페이스)에 의해 지정된 모든 텍스트 문자열. 일반적으로 네트워크 관리자(또는 애플리케이션)를 식별하는 데 사용되며, 참여 관리 애플리케이션 간의 세부 액세스 제어에 사용될 수 있습니다.eventStatus—이 이벤트 항목의 상태.주:이 개체가 (으로
valid) 설정되지 않은 경우, 관련 이벤트 항목에 의해 작업이 수행되지 않습니다. 이 개체가 로valid설정되면 이 항목과 관련된 모든 이전 로그 항목(있는 경우)이 삭제됩니다.
RMON 알람 및 이벤트 구성 이해하기
Junos OS 원격 디바이스에서 라우터 모니터링을 지원합니다. 이러한 값은 임계값을 초과할 때 임계값 및 트리거 이벤트에 대해 측정됩니다. 원격 모니터링(RMON) 알람 및 이벤트 항목을 구성하여 관리 정보 베이스(MIB) 개체의 값을 모니터링합니다.
RMON 알람 및 이벤트 항목을 구성하려면 구성의 [edit snmp] 계층 수준에서 문을 포함합니다.
[edit snmp] rmon { alarm index { description text-description; falling-event-index index; falling-threshold integer; falling-threshold-interval seconds; interval seconds; rising-event-index index; rising-threshold integer; request-type (get-next-request | get-request | walk-request); sample-type (absolute-value | delta-value); startup-alarm (falling-alarm | rising-alarm | rising-or-falling-alarm); syslog-subtag syslog-subtag; variable oid-variable; } event index { community community-name; description description; type type; } }
RMON 알람 및 이벤트 구성
Junos OS는 RMON(원격 네트워크 모니터링) MIB(RFC 2819)를 지원합니다. 이를 통해 관리 디바이스가 구성된 임계값에 대해 MIB 개체 또는 변수 값을 모니터링할 수 있습니다. 변수 값이 임계값을 초과하면 알람과 해당 이벤트가 생성됩니다. 이벤트가 로그되고 SNMP 트랩을 생성할 수 있습니다.
CLI를 사용하여 RMON 알람과 이벤트를 구성하려면 다음 작업을 수행하십시오.
SNMP 구성
SNMP 구성 방법:
이벤트 구성
이벤트 구성 방법:
알람 구성
알람 구성 방법:
Monitoring RMON MIB Tables
Purpose
Monitor remote monitoring (RMON) alarm, event, and log tables.
Action
To display the RMON tables:
user@switch> show snmp rmon
Alarm
Index Variable description Value State
5 monitor
jnxOperatingCPU.9.1.0.0 5 falling threshold
Event
Index Type Last Event
1 log and trap 2010-07-10 11:34:17 PDT
Event Index: 1
Description: Event 1 triggered by Alarm 5, rising threshold (90) crossed, (variable: jnxOperatingCPU.9.1.0.0, value: 100)
Time: 2010-07-10 11:34:07 PDT
Description: Event 1 triggered by Alarm 5, falling threshold (75) crossed, (variable: jnxOperatingCPU.9.1.0.0, value: 5)
Time: 2010-07-10 11:34:17 PDT
Meaning
The display shows that an alarm has been defined to monitor jnxRmon MIB object jnxOperatingCPU, which represents the CPU utilization of the Routing Engine. The alarm is configured to generate an event that sends an SNMP trap and adds an entry to the logTable in the RMON MIB. The log table shows that two occurrences of the event have been generated—one for rising above a threshold of 90 percent, and one for falling below a threshold of 75 percent.
See Also
RMON 관리 정보 베이스(MIB) 이벤트, 알람, 로그 및 기록 제어 테이블
표 1 은(는) RMON 이벤트Table의 각 필드, 필드 설명 및 필드를 구성하는 데 사용할 수 있는 해당 Junos OS 문을 제공합니다. Junos OS 문은 [edit snmp rmon] 계층 수준에 있습니다.
필드 |
설명 |
문 [snmp rmon 편집] |
|---|---|---|
이벤트 설명 |
이 이벤트에 대한 텍스트 설명입니다. |
|
eventType |
이벤트 유형(예: 로그, 트랩 또는 로그 및 트랩). |
|
이벤트 커뮤니티 |
Junos OS 구성에 정의된 대로 이 이벤트를 보낼 트랩 그룹. (이것은 SNMP 커뮤니티와 동일하지 않습니다.) |
|
이벤트소유자 |
이 이벤트를 생성한 엔터티(예: 관리자). |
— |
eventStatus |
이 행의 상태(예: 유효하거나 유효하지 않거나 유효하지 않거나 생성 요청 생성). |
— |
표 2 은(는) RMON alarmTable의 각 필드, 필드 설명 및 필드를 구성하는 데 사용할 수 있는 해당 Junos OS 문을 제공합니다. Junos OS 문은 [edit snmp rmon] 계층 수준에 있습니다.
필드 |
설명 |
문 [snmp rmon 편집] |
|---|---|---|
alarmStatus |
이 행의 상태(예: 유효하거나 유효하지 않거나 유효하지 않거나 생성 요청 생성) |
— |
alarmInterval |
모니터링된 변수의 샘플링 기간(초 단위) |
|
alarmVariable |
OID(Object Identifier) 및 모니터링할 변수 인스턴스 |
— |
alarmValue |
샘플링된 변수의 실제 값 |
— |
alarmSampleType |
샘플 유형(절대 또는 델타 변경) |
|
alarmStartupAlarm |
초기 알람(상승, 하락 또는 중 하나) |
|
알람리스홀드 |
값을 비교할 임계값 상승 임계값 상승 |
|
알람폴링홀드 |
값을 비교할 임계값을 비교하는 임계값 하락 |
|
alarmRisingEventIndex |
이벤트 테이블의 상승 이벤트의 인덱스(행) |
|
alarmFallingEventIndex |
이벤트 테이블의 하락 이벤트의 인덱스(행) |
|
표 3 은(는) rMON alarmTable의 확장인 jnxRmon jnxRmonAlarmTable의 각 필드를 제공합니다. jnxRmonAlarmTable 개체의 내용을 검사하여 스위치에서 실행되는 RMON 에이전트 rmopd의 문제를 해결할 수 있습니다.
필드 |
설명 |
|---|---|
jnxRmonAlarmGetFailCnt |
변수에 대한 내부 |
jnxRmonAlarmGetFailTime |
마지막 장애가 발생했을 때 sysUpTime 객체의 값 |
jnxRmonAlarmGetFailReason |
요청이 |
jnxRmonAlarmGetOkTime |
변수가 실패 상태에서 이동된 경우 sysUpTime 객체의 값 |
jnxRmonAlarmState |
이 알람 항목의 상태 |
표 4 은(는) RMON 기록ControlTable의 각 필드, 필드 설명 및 필드를 구성하는 데 사용할 수 있는 해당 Junos OS 문을 제공합니다. Junos OS 문은 [edit snmp rmon history] 계층 수준에 있습니다. 기록 제어할 수 있는 RMON etherHistoryTable.
필드 |
설명 |
문 [snmp rmon 기록 편집] |
|---|---|---|
historyControlDataSource |
과거 데이터가 수집된 데이터의 소스를 식별합니다. |
|
historyControlBuckets제목 |
데이터를 저장해야 하는 요청된 개별 시간 간격 수입니다. |
|
기록ControlBuckets그런트 |
데이터를 저장할 개별 샘플링 간격 수입니다. |
— |
HistoryControlInterval |
각 버킷에 대해 데이터가 샘플링되는 시간(초 단위)의 간격. |
|
HistoryControlOwner |
이 항목을 구성한 엔터티. |
|
historyControlStatus |
이 항목의 상태. |
— |
최소 RMON 알람 및 이벤트 항목 구성
라우터에서 RMON을 활성화하려면 알람 항목 및 이벤트 항목을 구성해야 합니다. 이를 위해 계층 수준에서 다음 문을 [edit snmp rmon] 포함합니다.
[edit snmp rmon]
alarm index {
rising-event-index index;
rising-threshold integer;
sample-type type;
variable oid-variable;
}
event index;
RMON 알람 항목 및 해당 속성 구성
알람 항목은 관리 정보 베이스(MIB) 변수의 값을 모니터링합니다. 값이 샘플링되는 빈도, 수행할 샘플링 유형 및 임계값을 초과할 경우 트리거할 이벤트를 구성할 수 있습니다.
이 섹션에서는 다음 주제에 대해 설명합니다.
- 알람 항목 구성
- 설명 구성
- 이벤트 인덱스 하락 또는 상승 이벤트 인덱스 구성
- 낙하 임계값 또는 상승 임계값 구성
- 간격 구성
- 낙하 임계값 간격 구성
- 요청 유형 구성
- 샘플 유형 구성
- 시작 알람 구성
- 시스템 로그 태그 구성
- 변수 구성
알람 항목 구성
알람 항목은 관리 정보 베이스(MIB) 변수의 값을 모니터링합니다. rising-event-index, rising-threshold, sample-type및 variable 문은 필수입니다. 다른 모든 문은 선택 사항입니다.
알람 항목을 구성하려면 문을 포함하고 alarm 계층 수준에서 인덱스 [edit snmp rmon] 를 지정합니다.
[edit snmp rmon] alarm index { description description; falling-event-index index; falling-threshold integer; falling-threshold-interval seconds; interval seconds; rising-event-index index; rising-threshold integer; sample-type (absolute-value | delta-value); startup-alarm (falling-alarm | rising alarm | rising-or-falling-alarm); variable oid-variable; }
index 은(는) 알람 또는 이벤트 항목을 식별하는 정수입니다.
설명 구성
설명은 알람 항목을 식별하는 텍스트 문자열입니다.
설명을 구성하려면 계층 수준에서 알람 항목 [edit snmp rmon alarm index] 에 대한 문과 설명을 포함합니다description.
[edit snmp rmon alarm index] description description;
이벤트 인덱스 하락 또는 상승 이벤트 인덱스 구성
떨어지는 이벤트 인덱스는 떨어지는 임계값을 초과할 때 트리거된 이벤트 항목을 식별합니다. 상승하는 이벤트 인덱스는 상승 임계값을 초과할 때 트리거되는 이벤트 항목을 식별합니다.
하강 이벤트 인덱스 또는 상승 이벤트 인덱스 구성을 위해 또는 rising-event-index 문을 포함하고 falling-event-index 계층 수준에서 인덱스 [edit snmp rmon alarm index] 를 지정합니다.
[edit snmp rmon alarm index] falling-event-index index; rising-event-index index;
index 0에서 65,535까지입니다. 하강 및 상승 이벤트 인덱스 모두에 대한 기본값은 0입니다.
낙하 임계값 또는 상승 임계값 구성
하강 임계값은 모니터링된 변수에 대한 더 낮은 임계값입니다. 현재 샘플링된 값이 이 임계값보다 낮거나 같고 마지막 샘플링 간격의 값이 이 임계값보다 크면 단일 이벤트가 생성됩니다. 또한 이 항목이 유효해진 후 첫 번째 샘플이 이 임계값보다 작거나 같고 연결된 시작 알람이 또는 rising-or-falling-alarm과(와) 같 falling-alarm 으면 단일 이벤트도 생성됩니다. 하강 이벤트가 생성되면 샘플링된 값이 이 임계값을 초과하여 상승 임계값에 도달할 때까지 다른 하강 이벤트를 생성할 수 없습니다. 떨어지는 임계값을 정수로 지정해야 합니다. 기본값은 상승 임계값보다 20% 적습니다.
기본적으로 상승 임계값은 0입니다. 상승 임계값은 모니터링된 변수의 상한 임계값입니다. 현재 샘플링된 값이 이 임계값보다 크거나 같고 마지막 샘플링 간격의 값이 이 임계값보다 낮으면 단일 이벤트가 생성됩니다. 또한 이 항목이 유효해진 후의 첫 번째 샘플이 이 임계값보다 크거나 같고 연관된 startup-alarm 자가 또는 rising-or-falling-alarm과(와) 같 rising-alarm 으면 단일 이벤트도 생성됩니다. 상승 이벤트가 생성되면 샘플링된 값이 이 임계값 이하로 떨어지고 하강 임계값에 도달할 때까지 다른 상승 이벤트를 생성할 수 없습니다. 상승 임계값을 정수로 지정해야 합니다.
하강 임계값 또는 상승 임계값을 구성하려면 계층 수준에서 또는 rising-threshold 문을 [edit snmp rmon alarm index] 포함합니다falling-threshold.
[edit snmp rmon alarm index] falling-threshold integer; rising-threshold integer;
integer -2,147,483,647~2,147,483,647의 값일 수 있습니다.
간격 구성
낙하 임계값 간격 구성
떨어지는 임계값 간격은 상승 임계값이 초과될 때 샘플 간의 간격을 나타냅니다. 알람이 떨어지는 임계값을 초과하면 정규 샘플링 간격이 사용됩니다.
요청 유형이 으로 설정된 walk-request알람에 대해 낙하 임계값 간격을 구성할 수 없습니다.
하강 임계값 간격을 구성하려면 계층 수준에서 [edit snmp rmon alarm index] 문을 포함하고 falling-threshold interval 초 수를 지정합니다.
[edit snmp rmon alarm index] falling-threshold-interval seconds;
seconds 은(는) 1에서 2,147,483,647까지의 값일 수 있습니다. 기본값은 60초입니다.
요청 유형 구성
기본적으로 RMON 알람은 구성에 명시된 대로 하나의 객체 인스턴스만 모니터링할 수 있습니다. 명령문을 구성 request-type 하여 RMON 알람의 범위를 확장하여 관리 정보 베이스(MIB) 브랜치에 속한 모든 개체 인스턴스를 포함하거나 구성에 지정된 인스턴스 후 다음 개체 인스턴스를 포함할 수 있습니다.
요청 유형을 구성하려면 계층 수준에서 문을 포함하고 request-type , get-request또는 walk-request을(를) 지정get-next-request합니다.[edit snmp rmon alarm index]
[edit snmp rmon alarm index] request-type (get-next-request | get-request | walk-request);
walk RMON 알람 구성을 관리 정보 베이스(MIB) 브랜치에 속한 모든 개체 인스턴스로 확장합니다. next 은(는) RMON 알람 구성을 확장하여 구성에 지정된 인스턴스 이후의 다음 객체 인스턴스를 포함합니다.
샘플 유형 구성
샘플 유형은 선택한 변수를 샘플링하고 임계값과 비교할 값을 계산하는 방법을 식별합니다. 이 개체의 값이 인 absolute-value경우, 선택한 변수의 값은 샘플링 간격의 끝에 있는 임계값과 직접 비교됩니다. 이 개체의 값이 인 delta-value경우, 마지막 샘플에서 선택한 변수의 값은 현재 값에서 뺀 값이며, 그 차이는 임계값과 비교됩니다.
샘플 유형을 구성하려면 문을 포함하고 sample-type 계층 수준에서 샘플 [edit snmp rmon alarm index] 유형을 지정합니다.
[edit snmp rmon alarm index] sample-type (absolute-value | delta-value);
absolute-value-선택한 변수의 실제 값이 임계값과 비교됩니다.delta-value-선택한 변수의 샘플 간의 차이를 임계값과 비교합니다.
시작 알람 구성
시작 알람은 이 항목이 처음 활성화될 때 전송할 수 있는 알람 유형을 식별합니다. 을 , 또는 rising-alarmrising-or-falling-alarm으로 falling-alarm지정할 수 있습니다.
시작 알람을 구성하려면 문을 포함하고 startup-alarm 계층 수준에서 알람 [edit snmp rmon alarm index] 유형을 지정합니다.
[edit snmp rmon alarm index] startup-alarm (falling-alarm | rising-alarm | rising-or-falling-alarm);
falling-alarm- 알람 항목 이후의 첫 번째 샘플이 낙하 임계값보다 작거나 같으면 생성됩니다.rising-alarm- 알람 항목 이후의 첫 번째 샘플이 상승 임계값보다 크거나 같으면 생성됩니다.rising-or-falling-alarm- 알람 항목 이후의 첫 번째 샘플이 해당 임계값 중 하나를 충족할 경우 생성됩니다.
기본값은 입니다 rising-or-falling-alarm.
시스템 로그 태그 구성
문은 syslog-subtag 시스템 로그 메시지에 추가할 태그를 지정합니다. 시스템 로그 태그로 80개 이상의 대문자 문자열을 지정할 수 있습니다.
시스템 로그 태그를 구성하려면 계층 수준에서 문을 [edit snmp rmon alarm index] 포함합니다syslog-subtag.
[edit snmp rmon alarm index] syslog-subtag syslog-subtag;
RMON 이벤트 항목 및 해당 속성 구성
이벤트 항목은 상승 또는 하락 임계값을 초과할 때 알람 항목에 대한 알림을 생성합니다. 생성되는 알림 유형을 구성할 수 있습니다. 이벤트 항목을 구성하려면 계층 수준에서 문을 [edit snmp rmon] 포함합니다event. 문을 제외한 event 모든 문은 선택 사항입니다.
[edit snmp rmon] event index { community community-name; description description; type type; }
index 은 입력 이벤트를 식별합니다.
community-name 은(는) 트랩을 생성할 때 사용되는 트랩 그룹입니다. 트랩 그룹에 트랩 범주가 rmon-alarm 구성된 경우 해당 트랩 그룹에 구성된 모든 대상에 트랩이 전송됩니다. 트랩의 커뮤니티 문자열은 트랩 그룹의 이름과 일치합니다. 아무것도 구성되지 않으면 모든 트랩 그룹이 조사되고 범주 세트가 있는 각 그룹을 사용하여 트랩이 rmon-alarm 전송됩니다.
description 은(는) 항목을 식별하는 텍스트 문자열입니다.
이벤트 항목의 변수는 type 이벤트가 기록될 위치를 지정합니다. 유형을 다음 중 하나로 지정할 수 있습니다.
log- 에 이벤트 항목을 추가합니다logTable.log-and-trap- SNMP 트랩을 전송하고 로그 항목을 만듭니다.none-알림을 보내지 않습니다.snmptrap-SNMP 트랩을 보냅니다.
이벤트 항목 유형에 대한 기본값은 입니다 log-and-trap.
예를 들면 다음과 같습니다. RMON 알람 및 이벤트 항목 구성
RMON 알람 및 이벤트 항목을 구성합니다.
[edit snmp]
rmon {
alarm 100 {
description “input traffic on fxp0”;
falling-event-index 100;
falling-threshold 10000;
interval 60;
rising-event-index 100;
rising-threshold 100000;
sample-type delta-value;
startup-alarm rising-or-falling-alarm;
variable ifInOctets.1;
}
event 100 {
community bedrock;
description” emergency events”;
type log-and-trap;
}
}
RMON 기록 샘플링 구성
Junos OS RMON(Remote Network Monitoring) 관리 정보 베이스(etherHistoryTableRFC 2819)의 기록 제어 그룹()을 지원합니다. 기록 제어 테이블은 이더넷 네트워크의 통계 샘플을 기록하고 나중에 검색할 수 있도록 저장합니다.
RMON 기록 샘플링을 구성하고 Junos OS CLI를 사용하여 수집된 통계를 보거나 지우려면 다음 작업을 수행합니다.
RMON 기록 샘플링 컬렉션 구성
history 계층 수준에서 문을 [edit snmp rmon] 사용하여 RMON 기록 수집 매개 변수를 구성합니다. 다음과 같은 매개 변수가 필요합니다.
기록 인덱스: 기록 항목은 이 명령문을 구성할 때 지정된 정수 기록 색인 값(
historyControlIndexMIB 필드)으로 식별되며, 이는 나중에 수집된 결과를 표시하거나 삭제하는 데 사용됩니다.인터페이스: 지정된 기록 인덱스 에 대해 모니터링할 인터페이스. 하나의 인터페이스만 특정 RMON 기록 인덱스와 연결될 수 있습니다.
필요한 매개 변수 외에도 사용자 지정 샘플링(초 단위)과 샘플링 intervalbucket-size (주어진 간격으로 수집할 개별 샘플 수)을 지정할 수 있습니다.
[edit snmp] user@switch# set rmon history history-index interface interface-name user@switch# set rmon history history-index interval seconds user@switch# set rmon history history-index bucket-size number
기록 인덱스와 연관된 선택적 태그(owner)도 컬렉션에 할당될 수 있습니다.
RMON 기록 통계 보기 및 삭제
show snmp rmon history 명령을 사용하여 수집된 RMON 기록 테이블 항목을 표시합니다. 명령을 사용하여 show snmp mib walk RMON 기록 테이블 필드 샘플을 볼 수도 있습니다.
다음 샘플 RMON 구성은 기록 인덱스 값 1을 사용하여 인터페이스 xe-0/0/20.0에 대한 기록 테이블 샘플링을 설정합니다.
user@switch# show snmp | display set set snmp rmon history 1 interface xe-0/0/20.0 set snmp rmon history 1 bucket-size 1000 set snmp rmon history 1 interval 5 set snmp rmon history 1 owner test
show snmp mib walk 명령을 사용하면 기록 인덱스 1에 대해 수집된 필드 통계를 볼 etherHistoryPkts 수 있습니다.
user@switch> show snmp mib walk etherHistoryPkts etherHistoryPkts.1.1 = 0 <...> etherHistoryPkts.1.148 = 10 etherHistoryPkts.1.149 = 14
수집된 RMON 기록 통계를 지우려면 명령을 사용합니다 clear snmp history . 해당 지점까지 수집된 샘플을 삭제한 후 구성된 간격에서 수집이 계속되며 새로운 샘플이 기록됩니다. 이 명령은 특정 구성된 기록 인덱스의 수집된 샘플을 삭제하거나 구성된 모든 인덱스의 모든 샘플을 삭제할 수 있는 옵션이 있습니다.
예를 들어, 다음 명령은 위에서 구성된 기록 제어 인덱스 1에 대해 수집된 RMON 기록 샘플을 삭제합니다.
user@switch> clear snmp history 1 Samples collected are cleared. user@switch> show snmp mib walk etherHistoryPkts | no-more user@switch> show snmp mib walk etherHistoryPkts | no-more etherHistoryPkts.1.1 = 0
alarmTable을 사용하여 관리 정보 베이스(MIB) 개체 모니터링
alarmTable을 사용하여 관리 정보 베이스(MIB) 개체를 모니터링하려면 다음 작업을 수행합니다.
알람 항목 생성
알람 항목을 생성하려면 먼저 alarmStatus 개체를 사용하여 alarmTable에서 새 행을 생성합니다. 예를 들어, UCD 명령줄 유틸리티를 사용하여 알람 #1을 생성합니다.
snmpset -Os -v2c router community alarmStatus.1 i createRequest
알람 관리 정보 베이스(MIB) 개체 구성
alarmTable에서 새 행을 생성한 후 다음 알람 관리 정보 베이스(MIB) 개체를 구성합니다.
alarmStatus 이외에는 관련 alarmStatus 개체가 로 설정된 경우 항목의 객체를 수정할 valid수 없습니다.
- alarmInterval
- alarmVariable
- alarmSampleType
- alarmValue
- alarmStartupAlarm
- 알람리스홀드
- 알람폴링홀드
- alarmOwner
- alarmRisingEventIndex
- alarmFallingEventIndex
alarmInterval
데이터가 샘플링되고 상승 및 하강 임계값과 비교되는 간격(초 단위). 예를 들어 알람 #1에서 30초로 설정 alarmInterval 하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community alarmInterval.1 i 30
alarmVariable
샘플링할 변수의 개체 식별자. 요청 중에 Set 선택한 관리 정보 베이스(MIB) 보기에서 제공된 변수 이름을 사용할 수 없는 경우 badValue 오류가 반환됩니다. 선택한 관리 정보 베이스(MIB) 보기에서 설정된 alarmEntry의 변수 이름을 더 이상 사용할 수 없는 경우 프로브는 alarmVariable의 상태를 무효로 변경합니다. 예를 들어 모니터링할 변수로InOctets.61을 식별하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community alarmVariable.1 o .1.3.6.1.2.1.2.2.1.10.61
alarmSampleType
선택한 변수를 샘플링하고 임계값을 임계값과 비교할 값을 계산하는 방법입니다. 이 개체의 값이 절대 값인 경우 선택한 변수의 값은 샘플링 간격의 끝에 있는 임계값과 직접 비교됩니다. 이 개체의 값이 deltaValue인 경우, 마지막 샘플에서 선택한 변수의 값은 현재 값에서 뺀 값이며, 그 차이는 임계값과 비교됩니다. 예를 들어, 알람 #1에 대한 alarmSampleType을 deltaValue로 설정하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community alarmSampleType.1 i deltaValue
alarmValue
마지막 샘플링 기간 동안 변수 값. 이 값은 상승 및 하강 임계값과 비교됩니다. 샘플 유형이 deltaValue인 경우, 이 값은 기간의 시작과 끝에 있는 샘플 간의 차이와 같습니다. 샘플 유형이 인 경우, 이 값은 absoluteValue기간 말에 샘플링된 값과 동일합니다.
alarmStartupAlarm
이 항목이 처음 유효하도록 설정된 경우 알람이 전송됩니다. 이 항목이 유효해진 후의 첫 번째 샘플이 , alarmStartupAlarm 와(과) 같거나 같 risingOrFallingAlarmrisingThresholdrisingAlarm 으면 단일 상승 알람이 생성됩니다. 이 항목이 유효해진 후 첫 번째 샘플이 또는 risingOrFallingAlarm과 alarmStartupAlarm 같 fallingThreshold 거나 같 fallingAlarm 으면 단일 하강 알람이 생성됩니다. 예를 들어 알람 #1에 대해 을(를) 설정 alarmStartupAlarm 하려면, 다음 SNMP Set 요청을 risingOrFallingAlarm사용합니다.
snmpset -Os -v2c router community alarmStartupAlarm.1 i risingOrFallingAlarm
알람리스홀드
샘플링된 변수에 대한 임계값입니다. 현재 샘플링된 값이 이 임계값보다 크거나 같고 마지막 샘플링 간격의 값이 이 임계값보다 낮으면 단일 이벤트가 생성됩니다. 또한 이 항목이 유효해진 후의 첫 번째 샘플이 이 임계값보다 크거나 같고 연관된 alarmStartupAlarm 자가 또는 risingOrFallingAlarm과(와) 같 risingAlarm 으면 단일 이벤트도 생성됩니다. 상승 이벤트가 생성되면 샘플링된 값이 이 임계값 이하로 떨어지기 alarmFallingThreshold전까지는 다른 상승 이벤트를 생성할 수 없습니다. 예를 들어 알람 #1에 대해 을(를) 설정 alarmRisingThreshold 하려면, 다음 SNMP Set 요청을 100000사용합니다.
snmpset -Os -v2c router community alarmRisingThreshold.1 i 100000
알람폴링홀드
샘플링된 변수에 대한 임계값입니다. 현재 샘플링된 값이 이 임계값보다 낮거나 같고 마지막 샘플링 간격의 값이 이 임계값보다 크면 단일 이벤트가 생성됩니다. 또한 이 항목이 유효해진 후 첫 번째 샘플이 이 임계값보다 작거나 같고 연관된 alarmStartupAlarm 이 또는 risingOrFallingAlarm과(와) 같 fallingAlarm 으면 단일 이벤트도 생성됩니다. 하강 이벤트가 생성되면 샘플링된 값이 이 임계값을 초과하여 도달할 alarmRisingThreshold때까지 다른 하강 이벤트를 생성할 수 없습니다. 예를 들어 알람 #1에 대해 을(를) 설정 alarmFallingThreshold 하려면, 다음 SNMP Set 요청을 10000사용합니다.
snmpset -Os -v2c router community alarmFallingThreshold.1 i 10000
alarmOwner
생성 관리 응용 프로그램 또는 CLI(명령줄 인터페이스)에 의해 지정된 모든 텍스트 문자열입니다. 일반적으로 네트워크 관리자(또는 애플리케이션)를 식별하는 데 사용되며, 참여 관리 애플리케이션 간의 세부 액세스 제어에 사용될 수 있습니다.
alarmRisingEventIndex
상승 임계값을 초과할 때 사용되는 이벤트Entry 개체의 인덱스입니다. 이벤트 가능한 경우 해당 항목이 없으면 연결이 존재하지 않습니다. 이 값이 0이면 0이 유효한 이벤트 인덱스이기 때문에 관련 이벤트가 생성되지 않습니다. 예를 들어, 알람 #1에 대해 alarmRisingEventIndex를 10설정하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community alarmRisingEventIndex.1 i 10
alarmFallingEventIndex
떨어지는 임계값을 초과할 때 사용되는 이벤트Entry 개체의 인덱스입니다. 이벤트 가능한 경우 해당 항목이 없으면 연결이 존재하지 않습니다. 이 값이 0이면 0이 유효한 이벤트 인덱스이기 때문에 관련 이벤트가 생성되지 않습니다. 예를 들어, 알람 #1에 대해 AlarmFallingEventIndex를 10설정하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community alarmFallingEventIndex.1 i 10
alarmTable에서 새 행 활성화
alarmTable에서 새 행을 활성화하려면 alarmStatus를 SNMP Set 요청을 사용하여 으로 valid 설정합니다.
snmpset -Os -v2c router community alarmStatus.1 i valid
alarmTable에서 활성 행 수정
활성 행을 수정하려면 먼저 SNMP Set 요청을 사용하여 alarmStatus를 언더크레이션으로 설정합니다.
snmpset -Os -v2c router community alarmStatus.1 i underCreation
그런 다음 SNMP Set 요청을 사용하여 행 내용을 변경합니다.
snmpset -Os -v2c router community alarmFallingThreshold.1 i 1000
마지막으로, alarmStatus를 SNMP Set 요청을 사용하여 으로 valid 설정하여 행을 활성화합니다.
snmpset -Os -v2c router community alarmStatus.1 i valid
alarmTable에서 행 비활성화
alarmTable에서 행을 비활성화하려면 alarmStatus를 SNMP Set 요청을 사용하여 으로 invalid 설정합니다.
snmpset -Os -v2c router community alarmStatus.1 i invalid
이벤트Table을 로그 알람 사용
eventTable을 사용하여 알람을 기록하려면 다음 작업을 수행하십시오.
이벤트 항목 생성
RMON 이벤트Table은 라우터에서 알림 생성을 제어합니다. 알림은 로그(logTable 및 syslogs에 대한 항목) 또는 SNMP 트랩일 수 있습니다. 각 이벤트 항목은 이러한 알림의 조합을 생성하도록 구성할 수 있습니다(또는 알림 없음). 이벤트가 SNMP 트랩 생성을 지정하면 트랩을 전송할 때 사용되는 트랩 그룹은 관련 이벤트 커뮤니티 개체의 값으로 지정됩니다. 결과적으로 트랩 메시지의 커뮤니티는 이벤트 커뮤니티에 의해 지정된 값과 일치합니다. 이벤트 커뮤니티를 위해 아무것도 구성하지 않은 경우 rmon-alarm 범주가 구성된 각 트랩 그룹을 사용하여 트랩이 전송됩니다.
관리 정보 베이스(MIB) 개체 구성
EventTable에서 새 행을 생성한 후 다음 객체를 설정합니다.
eventType 개체가 필요합니다. 다른 모든 객체는 선택 사항입니다.
eventType
이벤트가 트리거될 때 라우터가 생성하는 알림 유형입니다.
이 개체는 다음 값으로 설정할 수 있습니다.
log-logTable에 이벤트 항목을 추가합니다.log-and-trap- SNMP 트랩을 전송하고 로그 항목을 만듭니다.none-알림을 보내지 않습니다.snmptrap-SNMP 트랩을 보냅니다.
예를 들어, 이벤트 #1에 대해 을(를log-and-trap) 설정 eventType 하려면, 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community eventType.1 i log-and-trap
이벤트 커뮤니티
트랩을 생성할 때 사용되는 트랩 그룹(eventType이 트랩을 전송하도록 구성된 경우). 해당 트랩 그룹에 rmon-alarm 트랩 범주가 구성된 경우, 트랩은 해당 트랩 그룹에 구성된 모든 대상으로 전송됩니다. 트랩의 커뮤니티 문자열은 트랩 그룹의 이름과 일치합니다(따라서 이벤트 커뮤니티의 값). 아무것도 구성되지 않으면 rmon-alarm 범주가 설정된 각 그룹으로 트랩이 전송됩니다. 예를 들어 이벤트 커뮤니티를 이벤트 #1을 boy-elroy로 설정하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community eventCommunity.1 s "boy-elroy"
이벤트 커뮤니티 객체는 선택 사항입니다. 이 개체를 설정하지 않으면 필드는 비어 있습니다.
이벤트소유자
생성 관리 응용 프로그램 또는 CLI(명령줄 인터페이스)에 의해 지정된 모든 텍스트 문자열입니다. 일반적으로 네트워크 관리자(또는 애플리케이션)를 식별하는 데 사용되며, 참여 관리 애플리케이션 간의 세부 액세스 제어에 사용될 수 있습니다.
예를 들어, 이벤트 #1의 경우 이벤트 소유자를 george jetson으로 설정하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community eventOwner.1 s "george jetson"
eventOwner 객체는 선택 사항입니다. 이 개체를 설정하지 않으면 필드는 비어 있습니다.
이벤트 설명
생성 관리 응용 프로그램 또는 CLI(명령줄 인터페이스)에 의해 지정된 모든 텍스트 문자열입니다. 이 문자열의 사용은 애플리케이션에 따라 달라집니다.
예를 들어, 이벤트 #1에 대한 이벤트 설명 을 공백 스프록킷으로 설정하려면 다음 SNMP Set 요청을 사용합니다.
snmpset -Os -v2c router community eventDescription.1 s "spacelys sprockets"
이벤트Description 개체는 선택 사항입니다. 이 개체를 설정하지 않으면 필드는 비어 있습니다.
새로운 행 활성화Table
이벤트Table에서 새 행을 활성화하려면 eventStatus를 다음과 같은 SNMP Set 요청을 사용하여 으로 valid 설정합니다.
snmpset -Os -v2c router community eventStatus.1 i valid
이벤트 발생 시 행 비활성화Table
이벤트테이블에서 행을 비활성화하려면 eventStatus를 다음과 같은 SNMP Set 요청을 사용하여 으로 invalid 설정합니다.
snmpset -Os -v2c router community eventStatus.1 i invalid
