이더넷 프레임 손실 측정 구성
이 주제를 사용하여 프레임 손실 측정 및 프레임 손실 측정 구성 방법에 대해 자세히 이해할 수 있습니다.
현재 Multi-LU 카드(MPC3E 및 MPC4E)에 대한 손실 측정은 사용할 수 없으며 구성에 대한 명령줄 인터페이스 제한도 없습니다.
VPLS 연결을 위한 통계적 프레임 손실 측정 구성
사전 예방적 통계 프레임 손실 측정을 사용하여 MX 시리즈 라우터에서 VPLS 연결을 모니터링할 수 있습니다. 통계적 프레임 손실 측정을 통해 SLA(Service Level Agreement)에 대한 이더넷 연결 품질을 모니터링할 수 있습니다. MX 시리즈 라우터에 구성된 포인트-투-포인트 및 멀티포인트-투-멀티포인트 연결은 이터레이터에 연결을 등록하고 연결에서 프레임 전송에 대한 주기적인 SLA 측정을 시작하여 모니터링할 수 있습니다.
반복자는 ITU-Y.1731 호환 프레임을 사용하여 SLA 측정 패킷을 주기적으로 전송합니다. 반복자는 등록된 각 연결에 대해 주기적인 측정 패킷을 보냅니다. 이러한 측정 주기는 겹치지 않는 방식으로 전송되어 CPU에 가해지는 처리 요구를 줄입니다. 측정 패킷은 소스 사용자 네트워크 인터페이스(UNI) 포트와 대상 UNI 포트 간에 교환되어 각 UNI 쌍에 대한 시간 제한 성능 측정 시퀀스를 제공합니다. 프레임 손실률(FLR) 및 연결 가용성은 통계를 사용하여 이러한 측정에서 계산할 수 있습니다.
다음 단계에서는 VPLS 연결에 대한 통계적 프레임 손실 측정을 구성하는 방법을 간략하게 설명합니다.
- VPLS 연결을 위한 사전 예방적 ETH-DM 측정을 구성하려면 ETH-DM 세션을 지원하도록 라우터를 구성하기 위한 지침을 참조하십시오.
- VPLS 연결에 대한 통계적 손실 측정을 활성화하려면 계층 수준에서 명령문을 사용하여 VPLS 연결에 대한 이터레이터를 sla-iterator-profiles구성합니다.sla-iterator-profiles
[edit protocols oam ethernet connectivity-fault-management performance-monitoring]자세한 내용은 반복기 프로필 구성을 참조하십시오.반복자 프로필 구성 - 반복기 구성의 일부로, 계층 수준에서 measurement-type 문 에 대한 옵션을 포함합니다.
statistical-frame-lossmeasurement-type[edit protocols oam ethernet connectivity-fault-management performance-monitoring sla-iterator-profiles profile-name] - 반복기를 활성화한 후에는 명령을 실행하여 VPLS 연결에 대한 통계적 프레임 손실을 표시할 수 있습니다 .
show oam ethernet connectivity-fault-management sla-iterator-statistics sla-iterator identifier maintenance-domain name maintenance-association name local-mep identifier remote-mep identifier
참조
ETH-LM 통계 관리
ETH-LM 통계 표시
목적
ETH-LM 통계를 표시합니다.
기본적으로 명령은 지정된 CFM 유지 관리 도메인(MD) 내에서 지정된 CFM 유지 관리 연결(MA)의 MEP에 대한 ETH-LM 통계를 표시합니다.show oam ethernet connectivity-fault-management loss-statistics maintenance-domain md-name maintenance-association ma-name
다음 목록은 ETH-LM 통계를 표시하도록 향상된 CFM 관련 운영 모드 명령으로 구성되어 있습니다.
명령은 지정된 CFM 유지 관리 도메인(MD) 내의 지정된 CFM 유지 관리 연결(MA)에서 MEP에 대한 ETH-DM 및 ETH-LM 통계를 표시하도록 향상되었습니다.
show oam ethernet connectivity-fault-management interfaces detail이 명령은 지정된 CFM 유지 관리 도메인(MD) 내의 지정된 CFM 유지 관리 연결(MA)에서 MEP에 대한 ETH-DM 및 ETH-LM 통계와 프레임 수를 표시하도록 향상되었습니다.
show oam ethernet connectivity-fault-management mep-statistics명령은 지정된 CFM 유지 관리 도메인(MD) 내의 지정된 CFM 유지 관리 연결(MA)에서 MEP에 대한 ETH-DM 및 ETH-LM 프레임 카운터를 표시하도록 향상되었습니다.
show oam ethernet connectivity-fault-management mep-database
작업
라우터의 CFM 지원 인터페이스에 연결된 모든 MEP에 대한 ETH-LM 통계를 표시하려면:
user@host> show oam ethernet connectivity-fault-management loss-statistics
MA 에 속하고 MD 내에 있는 MEP에 대해 수집된 ETH-DM 통계를 표시하려면:
ma1md1user@host> show oam ethernet connectivity-fault-management delay-statistics maintenance-domain md1 maintenance-association ma1
MA 및 MD 내의 MEP에 대한 ETH-DM 통계 및 ETH-DM 프레임 수를 표시하려면:
ma1md1user@host> show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md1 maintenance-association ma1
MD 내 MA 의 모든 MEP에 대한 CFM 데이터베이스 정보(ETH-DM 프레임 수 포함)를 표시하려면:
ma1md1user@host> show oam ethernet connectivity-fault-management mep-database maintenance-domain md1 maintenance-association ma1
참조
예: 단일 태그 LMM/LMR PDU에 대한 이더넷 프레임 손실 측정
이 예에서는 단일 태그 LMM(Loss Measurement Message)/LMR(Loss Measurement Reply) 프로토콜 데이터 유닛(PDU)에 대해 ETH-LM(Ethernet Frame Loss Measurement)을 구성하는 방법을 보여줍니다. ETH-LM을 구성하여 네트워크에서 발생하는 이더넷 프레임 손실을 측정할 수 있습니다.
요구 사항
이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.
Rev-B DPC(Dense Port Concentrator)를 포함한 MX 시리즈 5G 유니버설 라우팅 플랫폼 2개
Junos OS 릴리스 14.2 이상
개요 및 토폴로지
Junos OS는 MX 시리즈 라우터의 Rev-B DPC(Dense Port Concentrator)의 이더넷 물리적 또는 논리적 인터페이스에 구성된 유지 보수 연결 엔드포인트(MEP) 간의 이더넷 프레임 손실 측정(ETH-LM)을 지원합니다. 또한 Y.1731 기능은 VPWS(Virtual Private Wire Service)를 사용하는 종단 간 연결에 대해서만 ETH-LM을 지원합니다. 이 예에서는 입력 및 출력 VLAN 맵이 로 구성된 단일 태그 LMM/LMR PDU에 대해 ETH-LM을 구성하는 방법을 보여줍니다.swap

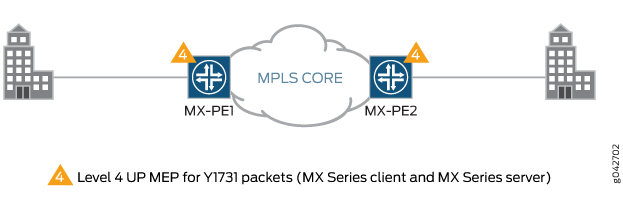

그림 1은(는) 본 예제에서 사용되는 토폴로지를 나타냅니다. VPWS 서비스는 두 개의 MX 시리즈 라우터인 MX-PE1 및 MX PE2 간에 구성됩니다.
그림 1: 두 개의 MX 시리즈 라우터 간에 구성된 VPWS 서비스
MX-PE1 라우터에는 두 개의 이더넷 인터페이스와 .ge-5/0/4ge-5/1/9 가상 LAN(VLAN)이 에 구성되고 MPLS가 인터페이스에 구성됩니다 .ge-5/0/4ge-5/1/9 인터페이스는 MX-PE2 라우터로 레이어 2 가상 서킷을 구성하는 데 사용됩니다.ge-5/0/4.11 UP MEP 인 이(가) 인터페이스에 연결됩니다.mep 2ge-5/0/4.11 MX-PE1 라우터를 위해 3색 폴리서 방화벽 필터도 구성됩니다.
마찬가지로 MX-PE2 라우터에는 두 개의 이더넷 인터페이스와 .ge-8/0/8ge-8/0/9 가상 LAN(VLAN)이 에 구성되고 MPLS가 인터페이스에 구성됩니다 .ge-8/0/8ge-8/0/9 인터페이스는 MX-PE1 라우터로 레이어 2 가상 서킷을 구성하는 데 사용됩니다.ge-8/0/8.11 UP MEP 인 이(가) 인터페이스에 연결됩니다.mep 1ge-8/0/8.11 MX-PE2 라우터를 위해 3색 폴리서 방화벽 필터도 구성됩니다.
구성
CLI 빠른 구성
단일 태그 LMM/LMR PDU에 대한 ETH-LM을 신속하게 구성하려면 다음 명령을 복사하고 줄 바꿈을 제거한 다음 명령을 각 디바이스의 CLI에 붙여넣습니다.
라우터 PE1에서:
[edit] set interfaces ge-5/0/4 encapsulation flexible-ethernet-services set interfaces ge-5/0/4 unit 11 encapsulation vlan-ccc set interfaces ge-5/0/4 unit 11 layer2-policer input-three-color abc set interfaces ge-5/0/4 unit 11 family ccc set interfaces ge-5/1/9 enable set interfaces ge-5/1/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-5/1/9 unit 0 family mpls set interfaces lo0 unit 0 family inet address 4.4.4.4/32 set interfaces ge-5/0/4 flexible-vlan-tagging set interfaces ge-5/0/4 unit 11 vlan-id 2000 set interfaces ge-5/0/4 unit 11 input-vlan-map swap set interfaces ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-5/0/4 unit 11 output-vlan-map swap set routing-options router-id 4.4.4.4 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word set protocols oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
라우터 PE2에서:
[edit] set interfaces ge-8/0/8 encapsulation flexible-ethernet-services set interfaces ge-8/0/8 unit 11 encapsulation vlan-ccc set interfaces ge-8/0/8 unit 11 layer2-policer input-three-color abc set interfaces ge-8/0/8 unit 11 family ccc set interfaces ge-8/0/9 enable set interfaces ge-8/0/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-8/0/9 unit 0 family mpls set interfaces ae0 unit 0 family inet set interfaces lo0 unit 0 family inet address 3.3.3.3/32 set interfaces ge-8/0/8 flexible-vlan-tagging set interfaces ge-8/0/8 unit 11 vlan-id 2000 set interfaces ge-8/0/8 unit 11 input-vlan-map swap set interfaces ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-8/0/8 unit 11 output-vlan-map swap set routing-options router-id 3.3.3.3 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
라우터 PE1 구성
단계별 절차
다음을 참조하여 라우터 PE1을 구성하십시오.
인터페이스를 구성합니다.
[edit] user@PE1# edit interfaces [edit interfaces] user@PE1# set ge-5/0/4 encapsulation flexible-ethernet-services user@PE1# set ge-5/0/4 unit 11 encapsulation vlan-ccc user@PE1# set ge-5/0/4 unit 11 layer2-policer input-three-color abc user@PE1# set ge-5/0/4 unit 11 family ccc user@PE1# set ge-5/1/9 enable user@PE1# set ge-5/1/9 unit 0 family inet address 12.1.1.1/24 user@PE1# set ge-5/1/9 unit 0 family mpls user@PE1# set lo0 unit 0 family inet address 4.4.4.4/32
VLAN을 구성합니다.
[edit interfaces] user@PE1# set ge-5/0/4 flexible-vlan-tagging user@PE1# set ge-5/0/4 unit 11 vlan-id 2000 user@PE1# set ge-5/0/4 unit 11 input-vlan-map swap user@PE1# set ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 user@PE1# set ge-5/0/4 unit 11 output-vlan-map swap
라우터 식별자를 구성하여 라우팅 디바이스를 식별합니다.
[edit] user@PE1# edit routing-options [edit routing-options] user@PE1# set router-id 4.4.4.4
MPLS, OSPF 및 LDP 프로토콜을 구성합니다.
[edit] user@PE1# edit protocols [edit protocols] user@PE1# set mpls interface all user@PE1# set mpls interface fxp0.0 disable user@PE1# set ospf area 0.0.0.0 interface all user@PE1# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE1# set ldp interface all user@PE1# set ldp interface fxp0.0 disable
레이어 2 회로를 구성합니다.
[edit protocols] user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word
MEP를 구성합니다.
[edit protocols] user@PE1# set oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1
방화벽을 구성합니다.
[edit] user@PE1# edit firewall [edit firewall] user@PE1# set three-color-policer abc logical-interface-policer user@PE1# set three-color-policer abc two-rate color-blind user@PE1# set three-color-policer abc two-rate committed-information-rate 10m user@PE1# set three-color-policer abc two-rate committed-burst-size 1500 user@PE1# set three-color-policer abc two-rate peak-information-rate 20m user@PE1# set three-color-policer abc two-rate peak-burst-size 15k
구성을 커밋합니다.
[edit] user@PE1# commit
결과
구성 모드에서 show interfaces, show protocols, show routing-options 및 show firewall 명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.
user@PE1# show interfaces
interfaces {
ge-5/0/4 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-id 2000;
input-vlan-map {
swap;
vlan-id 4094;
}
output-vlan-map swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-5/1/9 {
enable;
unit 0 {
family inet {
address 12.1.1.1/24;
}
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 4.4.4.4/32;
}
}
}
}
user@PE1# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 3.3.3.3 {
interface ge-5/0/4.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
performance-monitoring {
delegate-server-processing;
}
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 2 {
interface ge-5/0/4.11;
direction up;
remote-mep 1;
}
}
}
}
}
}
}
user@PE1# show routing-options
routing-options {
router-id 4.4.4.4;
}
user@PE1# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
라우터 PE2 구성
단계별 절차
다음을 참조하여 라우터 PE2을 구성하십시오.
인터페이스를 구성합니다.
[edit] user@PE2# edit interfaces [edit interfaces] user@PE2# set ge-8/0/8 encapsulation flexible-ethernet-services user@PE2# set ge-8/0/8 unit 11 encapsulation vlan-ccc user@PE2# set ge-8/0/8 unit 11 layer2-policer input-three-color abc user@PE2# set ge-8/0/8 unit 11 family ccc user@PE2# set ge-8/0/9 enable user@PE2# set ge-8/0/9 unit 0 family inet address 12.1.1.1/24 user@PE2# set ge-8/0/9 unit 0 family mpls user@PE2# set ae0 unit 0 family inet user@PE2# set lo0 unit 0 family inet address 3.3.3.3/32
VLAN을 구성합니다.
[edit interfaces] user@PE2# set ge-8/0/8 flexible-vlan-tagging user@PE2# set ge-8/0/8 unit 11 vlan-id 2000 user@PE2# set ge-8/0/8 unit 11 input-vlan-map swap user@PE2# set ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 user@PE2# set ge-8/0/8 unit 11 output-vlan-map swap
라우터 식별자를 구성하여 라우팅 디바이스를 식별합니다.
[edit] user@PE2# edit routing-options [edit routing-options] user@PE2# set router-id 3.3.3.3
MPLS, OSPF 및 LDP 프로토콜을 구성합니다.
[edit] user@PE2# edit protocols [edit protocols] user@PE2# set mpls interface all user@PE2# set mpls interface fxp0.0 disable user@PE2# set ospf area 0.0.0.0 interface all user@PE2# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE2# set ldp interface all user@PE2# set ldp interface fxp0.0 disable
레이어 2 회로를 구성합니다.
[edit protocols] user@PE2# set l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 user@PE2# set l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word
MEP를 구성합니다.
[edit protocols] user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2
방화벽을 구성합니다.
[edit] user@PE2# edit firewall [edit firewall] user@PE2# set three-color-policer abc logical-interface-policer user@PE2# set three-color-policer abc two-rate color-blind user@PE2# set three-color-policer abc two-rate committed-information-rate 10m user@PE2# set three-color-policer abc two-rate committed-burst-size 1500 user@PE2# set three-color-policer abc two-rate peak-information-rate 20m user@PE2# set three-color-policer abc two-rate peak-burst-size 15k
구성을 커밋합니다.
[edit] user@PE2# commit
결과
구성 모드에서 show interfaces, show protocols, show routing-options 및 show firewall 명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.
user@PE2# show interfaces
interfaces {
ge-8/0/8 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-id 2000;
input-vlan-map {
swap;
vlan-id 4094;
}
output-vlan-map swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-8/0/9 {
unit 0 {
family inet {
address 12.1.1.2/24;
}
family mpls;
}
}
ae0 {
unit 0 {
family inet;
}
}
lo0 {
unit 0 {
family inet {
address 3.3.3.3/32;
}
}
}
}
user@PE2# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 4.4.4.4 {
interface ge-8/0/8.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 1 {
interface ge-8/0/8.11;
direction up;
remote-mep 2;
}
}
}
}
}
}
}
user@PE2# show routing-options
routing-options {
router-id 3.3.3.3;
}
user@PE2# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
검증
이더넷 프레임 손실 모니터링을 시작하려면 명령을 실행합니다 .monitor ethernet loss-measurement maintenance-domain md maintenance-association ma mep 1 프레임 손실은 수신 및 송신 서비스 프레임에 적용 가능한 카운터 값을 수집하여 계산되며, 여기서 카운터는 한 쌍의 MEP 간에 전송 및 수신된 데이터 프레임 수를 유지합니다. 손실 측정 통계는 명령의 출력으로 검색됩니다.monitor ethernet loss-measurement 명령을 실행하여 ETH-LM 통계를 표시할 수도 있습니다.show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11
ETH-LM 보기
목적
ETH-LM 통계를 봅니다.
작업
운영 모드에서 show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11 명령을 입력합니다.
user@PE1> show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11
Interface name: ge-5/0/4.11 , Interface status: Active, Link status: Up
Maintenance domain name: md, Format: string, Level: 4
Maintenance association name: ma, Format: string
Continuity-check status: enabled, Interval: 1s, Loss-threshold: 3 frames
Interface status TLV: none, Port status TLV: none
Connection Protection TLV: no
MEP identifier: 2, Direction: up, MAC address: 00:24:dc:9b:96:76
MEP status: running
Defects:
Remote MEP not receiving CCM : no
Erroneous CCM received : no
Cross-connect CCM received : no
RDI sent by some MEP : no
Some remote MEP's MAC in error state : no
Statistics:
CCMs sent : 36
CCMs received out of sequence : 0
LBMs sent : 0
Valid in-order LBRs received : 0
Valid out-of-order LBRs received : 0
LBRs received with corrupted data : 0
LBRs sent : 0
LTMs sent : 0
LTMs received : 0
LTRs sent : 0
LTRs received : 0
Sequence number of next LTM request : 0
1DMs sent : 0
Valid 1DMs received : 0
Invalid 1DMs received : 0
Out of sync 1DMs received : 0
DMMs sent : 0
Valid DMMs received : 0
Invalid DMMs received : 0
DMRs sent : 0
Valid DMRs received : 0
Invalid DMRs received : 0
LMMs sent : 10
Valid LMMs received : 0
Invalid LMMs received : 0
LMRs sent : 0
Valid LMRs received : 10
Invalid LMRs received : 0
SLMs sent : 0
Valid SLMs received : 0
Invalid SLMs received : 0
SLRs sent : 0
Valid SLRs received : 0
Invalid SLRs received : 0
Remote MEP count: 1
Identifier MAC address State Interface
1 00:05:85:76:e5:30 ok ge-5/0/4.11
의미
이더넷 인터페이스 세부 사항 및 통계가 표시됩니다. 이 출력은 인터페이스가 활성 상태이고 링크 상태가 임을 나타냅니다.ge-5/0/4.11up 유지 관리 도메인 이름은 이고 수준은 입니다.md4 인터페이스의 MEP 식별자 는 로 표시되며 방향은 입니다 .ge-5/0/4.112up 통계 섹션 아래의 출력은 인터페이스에서 LMM이 전송되고 유효한 LMR이 수신되었음을 나타냅니다.1010
예: 듀얼 태그 LMM/LMR PDU에 대한 이더넷 프레임 손실 측정
이 예에서는 이중 태그 LMM(Loss Measurement Message)/LMR(Loss Measurement Reply) 프로토콜 데이터 유닛(PDU)에 대해 ETH-LM(Ethernet Frame Loss Measurement)을 구성하는 방법을 보여줍니다. ETH-LM을 구성하여 네트워크에서 발생하는 이더넷 프레임 손실을 측정할 수 있습니다.
요구 사항
이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.
Rev-B DPC(Dense Port Concentrator)를 포함한 MX 시리즈 5G 유니버설 라우팅 플랫폼 2개
Junos OS 릴리스 14.2 이상
개요 및 토폴로지
Junos OS는 MX 시리즈 라우터의 Rev-B DPC(Dense Port Concentrator)의 이더넷 물리적 또는 논리적 인터페이스에 구성된 유지 보수 연결 엔드포인트(MEP) 간의 이더넷 프레임 손실 측정(ETH-LM)을 지원합니다. 또한 Y.1731 기능은 VPWS(Virtual Private Wire Service)를 사용하는 종단 간 연결에 대해서만 ETH-LM을 지원합니다. 이 예에서는 입력 및 출력 VLAN 맵이 로 구성된 듀얼 태그 LMM/LMR PDU에 대해 ETH-LM을 구성하는 방법을 보여줍니다.swap-swap
그림 2은(는) 본 예제에서 사용되는 토폴로지를 나타냅니다. VPWS 서비스는 MX-PE1 및 MX PE2라는 두 개의 MX 시리즈 라우터 간에 구성됩니다.
그림 2: 두 개의 MX 시리즈 라우터 간에 구성된 VPWS 서비스
MX-PE1 라우터에는 두 개의 이더넷 인터페이스와 .ge-5/0/4ge-5/1/9 가상 LAN(VLAN)이 에 구성되고 MPLS가 인터페이스에 구성됩니다 .ge-5/0/4ge-5/1/9 인터페이스는 MX-PE2 라우터로 레이어 2 가상 서킷을 구성하는 데 사용됩니다.ge-5/0/4.11 UP MEP 인 이(가) 인터페이스에 연결됩니다.mep 2ge-5/0/4.11 MX-PE1 라우터를 위해 3색 폴리서 방화벽 필터도 구성됩니다.
마찬가지로 MX-PE2 라우터에는 두 개의 이더넷 인터페이스와 .ge-8/0/8ge-8/0/9 가상 LAN(VLAN)이 에 구성되고 MPLS가 인터페이스에 구성됩니다 .ge-8/0/8ge-8/0/9 인터페이스는 MX-PE1 라우터로 레이어 2 가상 서킷을 구성하는 데 사용됩니다.ge-8/0/8.11 UP MEP 인 이(가) 인터페이스에 연결됩니다.mep 1ge-8/0/8.11 MX-PE2 라우터를 위해 3색 폴리서 방화벽 필터도 구성됩니다.
구성
CLI 빠른 구성
듀얼 태그 LMM/LMR PDU에 대한 ETH-LM을 신속하게 구성하려면 다음 명령을 복사하고 줄 바꿈을 제거한 다음 명령을 각 디바이스의 CLI에 붙여넣습니다.
라우터 PE1에서:
[edit] set interfaces ge-5/0/4 encapsulation flexible-ethernet-services set interfaces ge-5/0/4 unit 11 encapsulation vlan-ccc set interfaces ge-5/0/4 unit 11 layer2-policer input-three-color abc set interfaces ge-5/0/4 unit 11 family ccc set interfaces ge-5/1/9 enable set interfaces ge-5/1/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-5/1/9 unit 0 family mpls set interfaces lo0 unit 0 family inet address 4.4.4.4/32 set interfaces ge-5/0/4 flexible-vlan-tagging set interfaces ge-5/0/4 unit 11 vlan-tags outer 2000 inner 1000 set interfaces ge-5/0/4 unit 11 input-vlan-map swap-swap set interfaces ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-5/0/4 unit 11 input-vlan-map inner-vlan-id 4093 set interfaces ge-5/0/4 unit 11 output-vlan-map swap-swap set routing-options router-id 4.4.4.4 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word set protocols oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
라우터 PE2에서:
[edit] set interfaces ge-8/0/8 encapsulation flexible-ethernet-services set interfaces ge-8/0/8 unit 11 encapsulation vlan-ccc set interfaces ge-8/0/8 unit 11 layer2-policer input-three-color abc set interfaces ge-8/0/8 unit 11 family ccc set interfaces ge-8/0/9 enable set interfaces ge-8/0/9 unit 0 family inet address 12.1.1.1/24 set interfaces ge-8/0/9 unit 0 family mpls set interfaces ae0 unit 0 family inet set interfaces lo0 unit 0 family inet address 3.3.3.3/32 set interfaces ge-8/0/8 flexible-vlan-tagging set interfaces ge-8/0/8 unit 11 vlan-tags outer 2000 inner 1000 set interfaces ge-8/0/8 unit 11 input-vlan-map swap-swap set interfaces ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 set interfaces ge-8/0/8 unit 11 input-vlan-map inner-vlan-id 4093 set interfaces ge-8/0/8 unit 11 output-vlan-map swap-swap set routing-options router-id 3.3.3.3 set protocols mpls interface all set protocols mpls interface fxp0.0 disable set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface fxp0.0 disable set protocols ldp interface all set protocols ldp interface fxp0.0 disable set protocols l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 set protocols l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word set protocols oam ethernet connectivity-fault-management maintenance-domain md level 4 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up set protocols oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2 set firewall three-color-policer abc logical-interface-policer set firewall three-color-policer abc two-rate color-blind set firewall three-color-policer abc two-rate committed-information-rate 10m set firewall three-color-policer abc two-rate committed-burst-size 1500 set firewall three-color-policer abc two-rate peak-information-rate 20m set firewall three-color-policer abc two-rate peak-burst-size 15k
라우터 PE1 구성
단계별 절차
다음을 참조하여 라우터 PE1을 구성하십시오.
인터페이스를 구성합니다.
[edit] user@PE1# edit interfaces [edit interfaces] user@PE1# set ge-5/0/4 encapsulation flexible-ethernet-services user@PE1# set ge-5/0/4 unit 11 encapsulation vlan-ccc user@PE1# set ge-5/0/4 unit 11 layer2-policer input-three-color abc user@PE1# set ge-5/0/4 unit 11 family ccc user@PE1# set ge-5/1/9 enable user@PE1# set ge-5/1/9 unit 0 family inet address 12.1.1.1/24 user@PE1# set ge-5/1/9 unit 0 family mpls user@PE1# set lo0 unit 0 family inet address 4.4.4.4/32
VLAN을 구성합니다.
[edit interfaces] user@PE1# set ge-5/0/4 flexible-vlan-tagging user@PE1# set ge-5/0/4 unit 11 vlan-tags outer 2000 inner 1000 user@PE1# set ge-5/0/4 unit 11 input-vlan-map swap-swap user@PE1# set ge-5/0/4 unit 11 input-vlan-map vlan-id 4094 user@PE1# set ge-5/0/4 unit 11 input-vlan-map inner-vlan-id 4093 user@PE1# set ge-5/0/4 unit 11 output-vlan-map swap-swap
라우터 식별자를 구성하여 라우팅 디바이스를 식별합니다.
[edit] user@PE1# edit routing-options [edit routing-options] user@PE1# set router-id 4.4.4.4
MPLS, OSPF 및 LDP 프로토콜을 구성합니다.
[edit] user@PE1# edit protocols [edit protocols] user@PE1# set mpls interface all user@PE1# set mpls interface fxp0.0 disable user@PE1# set ospf area 0.0.0.0 interface all user@PE1# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE1# set ldp interface all user@PE1# set ldp interface fxp0.0 disable
레이어 2 회로를 구성합니다.
[edit protocols] user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 virtual-circuit-id 1003 user@PE1# set l2circuit neighbor 3.3.3.3 interface ge-5/0/4.11 no-control-word
MEP를 구성합니다.
[edit protocols] user@PE1# set oam ethernet connectivity-fault-management performance-monitoring delegate-server-processing user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 interface ge-5/0/4.11 user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 direction up user@PE1# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 2 remote-mep 1
방화벽을 구성합니다.
[edit] user@PE1# edit firewall [edit firewall] user@PE1# set three-color-policer abc logical-interface-policer user@PE1# set three-color-policer abc two-rate color-blind user@PE1# set three-color-policer abc two-rate committed-information-rate 10m user@PE1# set three-color-policer abc two-rate committed-burst-size 1500 user@PE1# set three-color-policer abc two-rate peak-information-rate 20m user@PE1# set three-color-policer abc two-rate peak-burst-size 15k
구성을 커밋합니다.
[edit] user@PE1# commit
결과
구성 모드에서 show interfaces, show protocols, show routing-options 및 show firewall 명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.
user@PE1# show interfaces
interfaces {
ge-5/0/4 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-tags outer 2000 inner 1000;
input-vlan-map {
swap-swap;
vlan-id 4094;
inner-vlan-id 4093;
}
output-vlan-map swap-swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-5/1/9 {
enable;
unit 0 {
family inet {
address 12.1.1.1/24;
}
family mpls;
}
}
lo0 {
unit 0 {
family inet {
address 4.4.4.4/32;
}
}
}
}
user@PE1# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 3.3.3.3 {
interface ge-5/0/4.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
performance-monitoring {
delegate-server-processing;
}
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 2 {
interface ge-5/0/4.11;
direction up;
remote-mep 1;
}
}
}
}
}
}
}
user@PE1# show routing-options
routing-options {
router-id 4.4.4.4;
}
user@PE1# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
라우터 PE2 구성
단계별 절차
다음을 참조하여 라우터 PE2을 구성하십시오.
인터페이스를 구성합니다.
[edit] user@PE2# edit interfaces [edit interfaces] user@PE2# set ge-8/0/8 encapsulation flexible-ethernet-services user@PE2# set ge-8/0/8 unit 11 encapsulation vlan-ccc user@PE2# set ge-8/0/8 unit 11 layer2-policer input-three-color abc user@PE2# set ge-8/0/8 unit 11 family ccc user@PE2# set ge-8/0/9 enable user@PE2# set ge-8/0/9 unit 0 family inet address 12.1.1.1/24 user@PE2# set ge-8/0/9 unit 0 family mpls user@PE2# set ae0 unit 0 family inet user@PE2# set lo0 unit 0 family inet address 3.3.3.3/32
VLAN을 구성합니다.
[edit interfaces] user@PE2# set ge-8/0/8 flexible-vlan-tagging user@PE2# set ge-8/0/8 unit 11 vlan-tags outer 2000 inner 1000 user@PE2# set ge-8/0/8 unit 11 input-vlan-map swap-swap user@PE2# set ge-8/0/8 unit 11 input-vlan-map vlan-id 4094 user@PE2# set ge-8/0/8 unit 11 input-vlan-map inner-vlan-id 4093 user@PE2# set ge-8/0/8 unit 11 output-vlan-map swap-swap
라우터 식별자를 구성하여 라우팅 디바이스를 식별합니다.
[edit] user@PE2# edit routing-options [edit routing-options] user@PE2# set router-id 3.3.3.3
MPLS, OSPF 및 LDP 프로토콜을 구성합니다.
[edit] user@PE2# edit protocols [edit protocols] user@PE2# set mpls interface all user@PE2# set mpls interface fxp0.0 disable user@PE2# set ospf area 0.0.0.0 interface all user@PE2# set ospf area 0.0.0.0 interface fxp0.0 disable user@PE2# set ldp interface all user@PE2# set ldp interface fxp0.0 disable
레이어 2 회로를 구성합니다.
[edit protocols] user@PE2# set l2circuit neighbor 4.4.4.4 interface ge-8/0/8.11 virtual-circuit-id 1003 user@PE2# set l2circuit neighbor 3.3.3.3 interface ge-8/0/8.11 no-control-word
MEP를 구성합니다.
[edit protocols] user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md level 4 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma continuity-check interval 1s user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 interface ge-8/0/8.11 user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 direction up user@PE2# set oam ethernet connectivity-fault-management maintenance-domain md maintenance-association ma mep 1 remote-mep 2
방화벽을 구성합니다.
[edit] user@PE2# edit firewall [edit firewall] user@PE2# set three-color-policer abc logical-interface-policer user@PE2# set three-color-policer abc two-rate color-blind user@PE2# set three-color-policer abc two-rate committed-information-rate 10m user@PE2# set three-color-policer abc two-rate committed-burst-size 1500 user@PE2# set three-color-policer abc two-rate peak-information-rate 20m user@PE2# set three-color-policer abc two-rate peak-burst-size 15k
구성을 커밋합니다.
[edit] user@PE2# commit
결과
구성 모드에서 show interfaces, show protocols, show routing-options 및 show firewall 명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.
user@PE2# show interfaces
interfaces {
ge-8/0/8 {
flexible-vlan-tagging;
encapsulation flexible-ethernet-services;
unit 11 {
encapsulation vlan-ccc;
vlan-tags outer 2000 inner 1000;
input-vlan-map {
swap-swap;
vlan-id 4094;
inner-vlan-id 4093;
}
output-vlan-map swap-swap;
layer2-policer {
input-three-color abc;
}
family ccc;
}
}
ge-8/0/9 {
unit 0 {
family inet {
address 12.1.1.2/24;
}
family mpls;
}
}
ae0 {
unit 0 {
family inet;
}
}
lo0 {
unit 0 {
family inet {
address 3.3.3.3/32;
}
}
}
}
user@PE2# show protocols
protocols {
mpls {
interface all;
interface fxp0.0 {
disable;
}
}
ospf {
area 0.0.0.0 {
interface all;
interface fxp0.0 {
disable;
}
}
}
ldp {
interface all;
interface fxp0.0 {
disable;
}
}
l2circuit {
neighbor 4.4.4.4 {
interface ge-8/0/8.11 {
virtual-circuit-id 1003;
no-control-word;
}
}
}
oam {
ethernet {
connectivity-fault-management {
maintenance-domain md {
level 4;
maintenance-association ma {
continuity-check {
interval 1s;
}
mep 1 {
interface ge-8/0/8.11;
direction up;
remote-mep 2;
}
}
}
}
}
}
}
user@PE2# show routing-options
routing-options {
router-id 3.3.3.3;
}
user@PE2# show firewall
firewall {
three-color-policer abc {
logical-interface-policer;
two-rate {
color-blind;
committed-information-rate 10m;
committed-burst-size 1500;
peak-information-rate 20m;
peak-burst-size 15k;
}
}
}
검증
이더넷 프레임 손실 측정 세션을 시작하려면 명령을 실행합니다 .monitor ethernet loss-measurement maintenance-domain md maintenance-association ma mep 1 프레임 손실은 수신 및 송신 서비스 프레임에 적용 가능한 카운터 값을 수집하여 계산되며, 여기서 카운터는 한 쌍의 MEP 간에 전송 및 수신된 데이터 프레임 수를 유지합니다. 손실 측정 통계는 명령의 출력으로 검색됩니다.monitor ethernet loss-measurement 명령을 실행하여 ETH-LM 통계를 표시할 수도 있습니다.show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11
ETH-LM 보기
목적
ETH-LM 통계를 봅니다.
작업
운영 모드에서 show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11 명령을 입력합니다.
user@PE1> show oam ethernet connectivity-fault-management interfaces detail ge-5/0/4.11
Interface name: ge-5/0/4.11 , Interface status: Active, Link status: Up
Maintenance domain name: md, Format: string, Level: 4
Maintenance association name: ma, Format: string
Continuity-check status: enabled, Interval: 1s, Loss-threshold: 3 frames
Interface status TLV: none, Port status TLV: none
Connection Protection TLV: no
MEP identifier: 2, Direction: up, MAC address: 00:24:dc:9b:96:76
MEP status: running
Defects:
Remote MEP not receiving CCM : no
Erroneous CCM received : no
Cross-connect CCM received : no
RDI sent by some MEP : no
Some remote MEP's MAC in error state : no
Statistics:
CCMs sent : 59
CCMs received out of sequence : 0
LBMs sent : 0
Valid in-order LBRs received : 0
Valid out-of-order LBRs received : 0
LBRs received with corrupted data : 0
LBRs sent : 0
LTMs sent : 0
LTMs received : 0
LTRs sent : 0
LTRs received : 0
Sequence number of next LTM request : 0
1DMs sent : 0
Valid 1DMs received : 0
Invalid 1DMs received : 0
Out of sync 1DMs received : 0
DMMs sent : 0
Valid DMMs received : 0
Invalid DMMs received : 0
DMRs sent : 0
Valid DMRs received : 0
Invalid DMRs received : 0
LMMs sent : 10
Valid LMMs received : 0
Invalid LMMs received : 0
LMRs sent : 0
Valid LMRs received : 10
Invalid LMRs received : 0
SLMs sent : 0
Valid SLMs received : 0
Invalid SLMs received : 0
SLRs sent : 0
Valid SLRs received : 0
Invalid SLRs received : 0
Remote MEP count: 1
Identifier MAC address State Interface
1 00:05:85:76:e5:30 ok ge-5/0/4.11
의미
이더넷 인터페이스 세부 사항 및 통계가 표시됩니다. 이 출력은 인터페이스가 활성 상태이고 링크 상태가 임을 나타냅니다.ge-5/0/4.11up 유지 관리 도메인 이름은 이고 수준은 입니다.md4 인터페이스의 MEP 식별자 는 로 표시되며 방향은 입니다 .ge-5/0/4.112up 통계 섹션 아래의 출력은 인터페이스에서 LMM이 전송되고 유효한 LMR이 수신되었음을 나타냅니다.1010
