Ethernet 경보 표시

다음을 사용하여 Ethernet ETH-AIS(Alarm Indication Signal)와 장치에서 ETH-AIS를 구성하는 방법에 대해 자세히 알아보십시오.

ETH-AIS(Ethernet Alarm Indication Signal) 기능 개요

ETH-AIS(Ethernet Alarm Indication Signal) 기능을 사용하면 Ethernet 서비스를 구축하는 서비스 프로바이더가 연결 장애가 제공업체의 도메인 수준 또는 아래 수준에 있는지 여부를 판단할 수 있습니다. 프로바이더의 도메인 수준에서 오류가 발생하면 서비스 프로바이더가 장애를 처리하며, 아래 수준에서 오류가 발생하면 프로바이더가 오류를 무시하거나 관련 당국에 연락하여 결함을 해결할 수 있습니다.

다음 섹션에서는 ETH-AIS, ETH-AIS 패킷의 생성 및 전파 시기를 결정하는 몇 가지 사용 사례 및 관련 용어를 자세히 설명합니다.

유지 보수 도메인의 ETH-AIS 이해

ITU-T는 Ethernet 기반 네트워크를 위한 OAM(Operation, Administration, and Maintenance) 기능 및 메커니즘에 대한 권장 사항으로 Y.1731을 개발했습니다. ETH-AIS, ETH-LCK(Ethernet Locked Signal), ETH-Test(Ethernet Test), ETH-APS(Ethernet Automatic Protection Switching), ETH-MCC(Ethernet Maintenance Communication Channel), ETH-EXP(Ethernet 실험 OAM), 이더넷 벤더별 OAM(ETH-VSP) 및 성능 모니터링과 같은 OAM 기능을 포함하고 있습니다. 유지보수 도메인 및 관련 용어에 대한 자세한 내용은 를 참조하십시오 정의한 용어.

Y.1731 표준에 따르면, 서버 MEP는 서버 계층 종료 기능과 서버 이더넷 서비스 계층 적응 기능의 통합 기능입니다. 서버 MEP는 장애를 감지할 때 Ethernet 서비스(ETH) 계층 MEP에 통보합니다. 서버 계층 종료 기능은 서버 계층에 특정한 OAM 메커니즘을 실행하며 경보는 ETH-AIS에 의해 서버 계층에서 억제됩니다.

ETH-AIS는 STP(Spanning Tree Protocol) 네트워크에는 적용되지 않습니다.

ETH-AIS를 사용하면 장애 상태가 감지될 때 알람을 억제할 수 있습니다. ETH-AIS를 사용하면 서비스 프로바이더가 서로 다른 수준에서 장애를 구별할 수 있습니다.

ETH-AIS는 다음과 같은 많은 이점을 제공합니다.

  • 서비스 프로바이더는 하위 수준의 장애가 있는 경우 경보를 울릴 필요가 없습니다.

  • 서비스 프로바이더는 가입자에게 환불을 제공하거나 서비스 이용 불가에 따라 인터넷 프로바이더로부터 환불을 받을 수 있습니다.

MX 시리즈 라우터는 ITU-T Y.1731 ETH-AIS를 지원하여 IEEE 802.1ag 표준을 사용하여 통신사 이더넷 서비스를 제공하는 서비스 프로바이더에게 장애 관리를 제공합니다.

주:

MX 시리즈 Virtual Chassis는 이더넷 경보 표시 신호(ETH-AIS)를 지원하지 않습니다.

유지 보수 도메인의 장애 감지

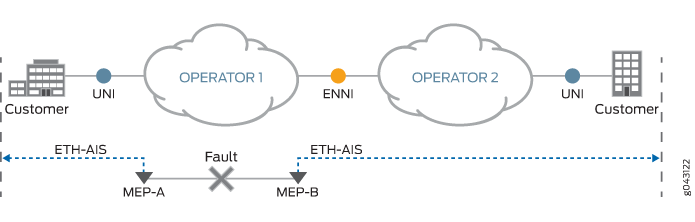

그림 1 페이지의 xyz에 있는 시나리오에서는 서비스 프로바이더 수준과 고객 레벨이 있습니다. 운영자-1운영자-2와 같은 두 서비스 프로바이더는 예시적인 용도로 고려됩니다. 유지 보수 도메인 수준 경계에 MEP-A 및 MEP-B가 있는 운영자-1 유지 보수 도메인 수준에서 장애가 발생한다고 가정합니다. MEP-A와 MEP-B는 네트워크 관리 시스템에 장애를 알리고 동일한 장애에 대해 고객 수준에서 알람 통보를 피하기 위해 반대 방향으로 AIS(Alarm Indication Signal)를 전송하고, 이에 따라 더 높은 수준과 운영자-2 네트워크에게 장애에 대한 신호를 전송하여 경보가 억제됩니다.

신호 전송은 AIS 프로토콜 데이터 단위(PDU)의 전송 및 전파를 통해 이루어집니다. 서비스 프로바이더 레벨의 모든 MEP에서 AIS를 명시적으로 활성화해야 합니다. ETH-AIS 정보가 포함된 프레임을 발행하도록 구성된 MEP는 일반적으로 서버 계층에 있으며 결함 조건이 지워질 때까지 ETH-AIS 정보와 함께 주기적인 프레임을 계속 전송합니다. 클라이언트 MEP가 ETH-AIS 프레임을 수신하면 피어 MEP와 연관된 무중단 손실 경보를 억제합니다.

AIS가 없을 경우, 클라이언트 MEP가 서버 계층에서 무중단(loss-of-continuity) 결함 조건을 감지하면 무중단(loss-of-continuity) 경보를 생성할 수 있습니다.

점대점(point-to-point) 이더넷 서비스 레이어 연결의 경우, MEP에는 단 하나의 피어 MEP만 있습니다. 따라서 MEP가 ETH-AIS 정보를 수신할 때 알람을 억제해야 하는 피어 MEP에 대해서는 모호성이 없습니다.

멀티포인트 이더넷 서비스 계층 연결의 경우, ETH-AIS 정보를 수신하는 MEP는 결함이 발생한 정확한 MEP를 결정할 수 없으므로 정확한 피어 MEP를 격리하여 알람을 억제할 수 없습니다. 이러한 시나리오를 피하기 위해 Y.1731은 멀티포인트 이더넷 서비스 계층 연결 설정의 연결 상태와 관계없이 동일한 도메인 레벨의 모든 피어 MEP에 대한 경보를 차단할 것을 권장합니다.

표 1 는 유지 관리 도메인에서 MEP와 관련된 다양한 매개 변수를 확인하는 데 사용할 수 있는 운영 모드 명령을 나열합니다.

표 1: 운영 모드 명령

확인하려면

운영 모드 명령

AIS 구성이 CFM MEP에서 올바르게 구성되었는지 여부

show protocols oam ethernet connectivity-fault-management action-profile

AIS 프레임의 통계.

show oam ethernet connectivity-fault-management interfaces detail

show oam ethernet connectivity-fault-management mep-statistics maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

AIS를 트리거한 이벤트가 발생했는지 여부.

show oam ethernet connectivity-fault-management mep-database maintenance-domain md-name maintenance-association ma-name remote-mep mep-id local-mep mep-id

MEP에서 AIS를 트리거하는 장애에 대한 CFM 세션 상태.

show oam ethernet connectivity-fault-management interfaces detail

정의한 용어

  • AIS 전송—결함 상태를 탐지할 때 MEP는 AIS 프레임을 피어 MEP와 반대 방향으로 전송합니다. AIS 프레임 전송의 주기는 AIS 전송 기간을 기준으로 합니다. 1초의 AIS 전송 기간이 권장됩니다. 첫 번째 AIS 프레임은 결함 상태를 감지한 직후에 항상 전송되어야 합니다.

  • AIS 수신—AIS 프레임을 수신하면 MEP가 이를 검사하여 프레임의 유지 보수 도메인 수준이 자체 유지 보수 도메인 수준과 동일한지 확인합니다. 프레임의 기간 필드는 AIS 프레임이 예상할 수 있는 피리어드를 나타냅니다. MEP가 AIS 프레임을 수신하면 결함 상태를 감지합니다. 탐지 후, 3.5배의 간격 내에 AIS 프레임이 수신되지 않을 때(수신 AIS 프레임에 표시된 AIS 전송 기간) MEP는 AIS 결함 상태를 지웁니다. AIS 조건이 지워지고 결함이 여전히 존재하는 경우 MEP는 계속해서 경보를 보고합니다.

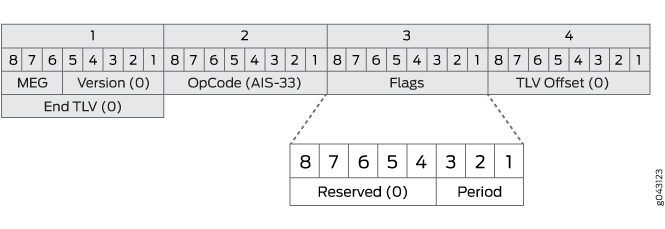

  • AIS PDU 형식—AIS PDU 형식의 필드는 다음과 같습니다.

    1. MEG Level—유지 보수 도메인 수준이라고도 하며, 이는 클라이언트 MEG의 유지 보수 도메인 수준을 수행하는 데 사용되는 3비트 필드입니다.

    2. 버전—가치는 항상 0입니다.

    3. OpCode—이 PDU 유형의 가치는 AIS(33)입니다.

    4. 플래그—처음 5비트 예약 및 0으로 설정됨 최소 3비트에서 표 2수행되는 3비트 정보 요소는

      표 2: AIS 전송 주기

      플래그 [3:1]

      기간 값

      설명

      000-011

      잘못된 값

      AIS에 대한 잘못된 값

      100

      1s

      초당 1프레임

      101

      잘못된 값

      AIS에 대한 잘못된 값

      110

      1분

      분당 1프레임

      111

      잘못된 값

      AIS에 대한 잘못된 값

    5. TLV 오프셋—0으로 설정.

    6. 엔드 TLV—올-제로 옥텟 값.

  • 서버 계층 및 클라이언트 레이어—이러한 레이어는 ITU-T 권장 사항 G.805 전송 네트워크 기능 모델의 일부입니다. 이 모델은 전송 네트워크 내 레이어링의 개념을 기반으로 합니다. 전송 네트워크는 인접 레이어 네트워크 간에 클라이언트-서버 연결이 있는 여러 독립 전송 레이어 네트워크로 나뉩니다.

  • 유지 보수 도메인—이더넷 인터페이스에서 CFM(Connectivity Fault Management)을 활성화하기 위해 네트워크에서 유지 보수 도메인, 유지 보수 연결 및 MEP(Maintenance End Points)가 생성되고 구성됩니다. 네트워크에서 유지 보수 도메인 수준을 최대 8개까지 구성할 수 있습니다. 각 유지 보수 도메인 수준은 연결 문제를 모니터링하고 수정할 수 있는 네트워크의 일부입니다. 공급업체 도메인 및 고객 도메인은 유지 관리 도메인의 몇 가지 예입니다. 각 유지 보수 도메인에는 유지 보수 연결이 있습니다. 각 유지 보수 연결에는 해당 도메인에 MEP 및 MIP(Maintenance Intermediate Points)가 포함됩니다. MEP는 도메인 경계에 위치하며 MIP는 도메인 내에 위치합니다. MEP는 구성된 간격으로 CCM(Continuity Check Messages)을 생성하고 전체 유지 보수 연결에 전송하여 네트워크 연결을 확인합니다.

  • ETH(Ethernet Services) 계층—이 계층이 네트워크에서 Ethernet 서비스를 지원하는 데 필요한 OAM 서비스를 담당하는 메트로 이더넷 네트워크 모델의 레이어입니다.

이더넷 경보 표시 신호 개요

ACX 시리즈 라우터는 ITU-T Y.1731 ETH-AIS(Ethernet Alarm Indication Signal Function)를 지원하여 서비스 프로바이더에게 장애 관리를 제공합니다. ETH-AIS를 사용하면 장애 상태가 감지될 때 알람을 억제할 수 있습니다. 관리자는 ETH-AIS를 사용하여 고객 수준에서 발생한 장애 또는 프로바이더 수준의 결함을 구분할 수 있습니다.

ETH-AIS의 이점은 다음과 같습니다.

  • 고객은 낮은 수준의 장애로 인해 경보를 울릴 필요가 없습니다.

  • 고객은 서비스 이용 불가에 따라 환불을 받을 수 있습니다.

장애 조건이 탐지되면, MEP(Maintenance End Point)는 장애 조건이 정리될 때까지 지정된 기간 동안 구성된 클라이언트 수준으로 ETH-AIS 패킷을 생성합니다. ETH-AIS 패킷 신호를 자체보다 높은 수준으로 생성하도록 구성된 모든 MEP ETH-AIS를 수신하는 MEP는 장애가 하위 수준임을 인식한 다음 현재 수준에서 알람을 억제합니다.

ACX 시리즈 라우터는 다음과 같은 결함 조건에 따라 서버 MEP를 위한 ETH-AIS PDU 생성을 지원합니다.

  • 연결 손실(물리적 링크 손실 탐지)

  • Layer 2 회선 또는 레이어 2 VPN 다운

ETH-AIS PDU의 전송 및 전파를 통해 경보 표시 시그널링이 수행됩니다. MEP에서 ETH-AIS를 활성화해야 합니다. ETH-AIS 정보가 포함된 패킷을 발행하도록 구성된 MEP는 일반적으로 서버 계층이며, 결함 조건이 해결될 때까지 ETH-AIS 정보와 함께 주기적인 패킷을 계속 전송합니다. CFM MEP는 ETH-AIS PDU를 수신할 때 피어 MEP와 관련된 연속성 경보의 손실을 방지합니다. MEP는 ETH-AIS 조건 부재 시 무중단 결함 상태를 탐지하면 무중단 경보 생성의 손실을 재개합니다.

점대점(point-to-point) 이더넷 연결의 경우 MEP에는 단일 피어 MEP만 있습니다. 따라서 MEP는 ETH-AIS 정보를 수신할 때 피어 MEP에서 알람을 억제합니다.

멀티포인트 이더넷 연결의 경우, ETH-AIS 정보를 수신하는 MEP는 정확한 MEP 장애 상태를 확인할 수 없으므로, 경고 억제를 위해 정확한 피어 MEP를 격리할 수 없습니다. ITU-T Y.1731은 연결 상태에 관계없이 모든 피어 MEP에 대한 경보를 차단할 것을 권장합니다.

AIS 전송—결함 상태를 탐지할 때 MEP는 피어 MEP와 반대되는 방향으로 ETH-AIS PDU를 전송합니다. ETH-AIS PDU의 전송은 구성된 ETH-AIS 전송 기간을 기준으로 합니다. 1초의 ETH-AIS 전송 기간이 권장됩니다. 첫 번째 ETH-AIS PDU는 결함 상태를 탐지한 직후에 전송되어야 합니다.

AIS 수신—ETH-AIS PDU를 수신한 MEP는 이를 검사하여 MD(Maintenance Domain) 수준이 동일한 MD 수준에 해당하는지 확인합니다. ETH-AIS PDU를 수신하면 MEP는 결함 상태를 감지합니다. 결함 상태를 탐지한 후, 이전에 수신된 ETH-AIS PDU에 표시된 3.5배의 간격으로 수신된 ETH-AIS PDU가 없는 경우, MEP는 결함 상태를 지웁니다. 장애 상태가 지워진 후에도 MEP는 계속해서 경보를 보고합니다.

주:

ACX 시리즈 라우터는 레이어 2 서비스(브리징)를 위한 ITU-T Y.1731 ETH-AIS를 지원하지 않습니다.

다음은 서버 MEP의 제한 사항입니다.

  • 링크 손실 서버로 서비스(Layer 2 회선 및 Layer 2 VPN)를 통해 ETH-AIS 메시지를 트리거하는 MEP는 best-effort 방식으로 수행됩니다. 이는 ETH-AIS 메시지의 전송이 서비스 상태와 독립적이며 서비스가 중단되기 전에 ETH-AIS 메시지를 전달하지 않을 수 있기 때문입니다.

  • 유사 회선 보호를 모니터링하는 엔티티가 이미 서비스에 대해 존재하기 때문에 CFM-MEP 세션을 통한 의사 회선 보호는 서버-MEP에 의해 모니터링되지 않습니다(Layer 2 회로 및 레이어 2 VPN).

CFM MEP에서 ETH-AIS 구성

MX 시리즈 라우터는 ITU-T Y.1731 ETH-AIS(Ethernet Alarm Indication Signal) 기능을 지원하여 서비스 프로바이더에게 장애 관리를 제공합니다. ETH-AIS를 통해 서비스 프로바이더는 장애 상태가 감지될 때 알람을 억제할 수 있습니다.

ETH-AIS가 유지 보수 도메인에 구성되면 다음 사항을 주목해야 합니다.

  • MEP에서 AIS를 전송하거나 수신하는 것은 계층 수준에서 구성된 [edit protocols oam ethernet connectivity-fault-management maintenance-domain domain-name maintenance-association ma-name mep mep-id] 명령문을 무시 lowest-priority-defect 하지 않습니다. 따라서, 경보는 구성된 결함 우선 순위에 따라 보고됩니다.

  • 알람은 상위 도메인 수준이 낮은 도메인 수준보다 빠른 속도로 CCM을 교환하는 경우에도 보고됩니다.

  • MIP(Maintenance Association Intermediate Point)는 ETH-AIS 프레임에 투명합니다. 즉, MIP는 ETH-AIS 프레임에 대한 응답으로 어떠한 조치도 수행하지 않습니다.

  • 서비스 프로바이더가 MEP에 하위 수준 또는 동일한 수준의 AIS를 생성하도록 요청하면 요청이 거부됩니다.

  • MEP가 유지 보수 연결 내에서 원격 MEP를 지우면 AIS 생성이 중단됩니다.

  • MEP에 auto-discovery 대한 명령문이 활성화되면 구성된 보류 간격이 만료되면 원격 MEP 정보가 지워지게 됩니다.

다음 작업은 유지 보수 도메인에서 ETH-AIS를 활성화하고, 결함이 탐지될 때 수행할 조치를 구성하며, 작업 프로필을 CFM MEP에 연결하는 방법을 설명합니다.

작업 프로파일 구성

ETH-AIS에 대한 작업 프로필을 구성하려면 다음을 수행합니다.

  1. [edit protocols oam ethernet connectivity-fault-management] 계층 수준으로 이동합니다.
  2. 하나 이상의 원격 MEP가 다운된 경우 사용할 작업 프로필을 구성합니다.
  3. 모니터링해야 하는 이벤트를 구성합니다.
  4. 경보 표시 신호를 생성하는 결함 상태를 구성합니다.
  5. adjacency-loss 피어 MEP 간에 물리적 연결이 손실된 경우 운영자에게 알리도록 명령문을 구성합니다.
  6. all-defects 경보 표시 신호를 올리기 위해 가능한 모든 결함을 고려해야 한다는 점을 운영자에게 알리도록 명령문을 구성합니다.
  7. MEP가 cross-connect-ccm CCM(Cross-Connect Continuity Check messages)을 수신할 때 운영자에게 알리고 응답으로 경고 표시 신호를 발생하도록 명령문을 구성합니다.
  8. erroneous-ccm 예기치 않은 MEP ID 또는 유지 보수 도메인 수준을 가진 CCM이 MEP에 의해 수신되고 AIS 경보가 응답으로 제기될 때 운영자에게 알리도록 명령문을 구성합니다.
  9. receive-ais AIS 메시지가 자체 유지 보수 수준에서 피어 MEP로부터 수신되었음을 운영자에게 알리도록 명령문을 구성합니다.

AIS 알람이 탐지되면 수행할 조치 구성

AIS 알람이 탐지되면 수행할 작업을 구성합니다.

  1. [edit protocols oam ethernet connectivity-fault-management action-profile action-profile-name action] 계층 수준으로 이동합니다.
  2. log-and-generate-ais AIS 메시지를 생성한 이벤트를 기록하도록 명령문을 구성합니다.
  3. MEP가 수신할 AIS 메시지 간의 간격을 1분 또는 1초로 구성합니다.
  4. MEP의 서버 유지 보수 도메인 레벨 범위를 1에서 7까지 구성합니다.
  5. 1에서 7까지 AIS 패킷의 802.1p 우선 순위를 구성합니다.

CFM MEP에 작업 프로파일 첨부

이벤트와 액션 프로파일에서 모니터링할 작업을 구성한 후에는 작업 프로필을 CFM MEP에 연결해야 합니다.

  1. [edit protocols oam ethernet connectivity-fault-management] 계층 수준으로 이동합니다.
  2. 이름으로 유지 관리 도메인을 구성합니다.
  3. 0에서 7까지의 클라이언트 계층 유지 보수 연결 중간점(MIP) 및 MEP의 수준인 MEG(Client Maintenance Entity Group) 수준 또는 유지보수 연결 수준으로 유지 관리 도메인을 구성합니다.
    주:

    연결된 유지 보수 연결 수준보다 낮거나 동일한 유지 보수 도메인 수준을 구성할 수 없습니다.

  4. 유지 보수 연결을 구성합니다.
  5. 2개의 CCM(100 miiliseconds, 10밀리초, 1초, 10초, 10초, 1분 또는 10분)의 간격으로 CCM을 전송하고 MEP를 다운으로 마킹하기 전에 손실해야 하는 CCM 수를 통해 도메인 레벨의 모든 MEP에서 수행되는 연속성 검사를 구성합니다.
  6. 1부터 8192까지 식별자를 통해 MEP를 구성합니다.
  7. 구성된 작업 프로필을 MEP에 연결합니다.
  8. CCM이 전송되는 MEP의 인터페이스를 구성합니다.
  9. CCM이 아래 또는 아래의 다음 MEP로 이동하는 방향을 구성합니다.
  10. CCM에 대한 802.1p 우선 순위를 구성하고 0에서 7까지 링크 추적 패킷을 구성합니다.

ACX 시리즈 라우터에서 경보 표시 신호 구성

ACX 시리즈 라우터는 ITU-T Y.1731 ETH-AIS(Ethernet Alarm Indication Signal Function)를 지원하여 서비스 프로바이더에게 장애 관리를 제공합니다. ETH-AIS를 사용하면 장애 상태가 감지될 때 알람을 억제할 수 있습니다.

ETH-AIS 전송을 지원하려면 CFM MEP가 다음과 같은 구성 정보를 요구합니다.

  • 클라이언트 유지 보수 엔티티 그룹 수준—즉각적인 클라이언트 계층 MIP(Maintenance Domain Intermediate Points) 및 MEP(Maintenance Association End Points)가 존재하는 MEG(Maintenance Entity Group) 수준

  • ETH-AIS 전송 기간—ETH-AIS PDU 전송 간격을 결정합니다.

  • 우선 순위—ETH-AIS 정보가 포함된 패킷의 우선 순위를 결정합니다. 선택 사항입니다.

CFM MEP에서 ETH-AIS를 구성하려면 다음을 수행해야 합니다.

  • ETH-AIS 작업으로 작업 프로파일 구성

  • CFM MEP에 작업 프로필 첨부

ETH-AIS 작업을 통해 작업 프로필을 구성하려면 [편집 프로토콜 oam ethernet Connectivity-fault-management] 계층 수준에서 다음 진술을 포함하십시오.

작업 프로필을 CFM MEP에 연결하려면 [편집 프로토콜 oam ethernet Connectivity-fault-management] 계층 수준에 다음 명령문을 포함하십시오.

주:

연결된 수준보다 낮거나 동일한 유지보수 도메인 수준을 구성할 수 없습니다.

ETH-AIS 전송을 지원하려면 서버 MEP에서 요구하는 다음과 같은 구성 정보가 필요합니다.

  • 서버 MEP 정의—서버 MEP 식별자를 서버 레이어에 연결하도록 정의합니다.

    • Layer 2 회선 및 Layer 2 VPN의 경우, 고객 네트워크(UNI)에 연결된 논리적 인터페이스는 서버 MEP에 의해 모니터링되어야 하는 서버 계층의 식별자가 됩니다.

    • 물리적 링크 손실 탐지를 위해 Ethernet 프로토콜의 물리적 인터페이스는 서버 MEP에 의해 모니터링되어야 하는 서버 계층의 식별자가 될 것입니다.

  • 서버 MEP 결함 연결—서버 MEP 결함과 ETH-AIS 조치의 연관을 정의합니다.

  • 연결 작업 프로파일 및 서버 MEP—서버 MEP 및 작업 프로파일의 바인딩을 정의합니다.

서버 MEP에서 ETH-AIS를 구성하려면 다음을 수행해야 합니다.

  • 서버 MEP 결함에 대한 ETH-AIS 작업을 사용하여 작업 프로필을 생성합니다.

  • 작업 프로파일을 서버 MEP에 첨부

작업 프로필을 생성하려면 [편집 프로토콜 oam ethernet 연결-장애 관리] 계층 수준에 다음 명령문을 포함하십시오.

작업 프로필을 서버 MEP에 연결하려면 [편집 프로토콜 oam ethernet 연결-장애 관리] 계층 수준에 다음 명령문을 포함하십시오.
