스위치용 이더넷 OAM 및 CFM

SUMMARY 이 섹션에서는 스위치를 위한 주니퍼 네트웍스 스위치 및 주니퍼 네트웍스 Junos 운영체제(Junos OS)의 이더넷 인터페이스가 OAM(Operation, Administration, and Management)을 위한 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag 표준을 지원하는 방법을 설명합니다.

스위치를 위한 Ethernet OAM 연결성 장애 관리 이해

이 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag 규격은 CFM(Ethernet Connectivity Fault Management)을 제공합니다. CFM은 네트워크의 연결 결함을 위해 하나 이상의 서비스 인스턴스를 구성할 수 있는 이더넷 네트워크를 모니터링합니다.

CFM의 주요 기능은 다음과 같습니다.

  • 연속성 검사 프로토콜을 사용한 장애 모니터링. 이는 VLAN 수준에서 인접한을 발견하고 유지하는 인접 탐색 및 상태 검사 프로토콜입니다.

  • 링크trace 프로토콜을 사용한 경로 검색 및 장애 검증.

  • 루프백 프로토콜을 사용한 장애 인증

CFM은 서비스 네트워크를 다양한 관리 도메인으로 분할합니다. 예를 들어, 운영자, 프로바이더 및 고객은 서로 다른 관리 도메인의 일부가 될 수 있습니다. 각 관리 도메인은 하나의 유지 보수 도메인에 매핑됩니다. 이를 통해 자체적인 관리를 수행하는 데 충분한 정보를 제공함으로써 보안 침해를 방지하고 엔드-엔드 모니터링을 수행할 수 있습니다.

CFM 유지 보수 도메인에서 각 서비스 인스턴스를 유지 보수 연결(maintenance association)이라고 합니다. 유지 보수 연결은 유사한 특성을 갖는 유지 보수 연결 엔드포인트(MEP)의 풀 메시로 생각할 수 있습니다. MEP는 CFM 프로토콜 메시지를 생성하고 응답하는 액티브 CFM 엔티티입니다. MEP와 유사한 CFM 엔티티인 유지 보수 중간 지점(MIP)도 있지만, 보다 수동적인(MIP는 CFM 메시지에만 응답).

각 유지 보수 도메인은 0에서 7까지의 유지 보수 도메인 수준과 연결됩니다. 수준 할당은 외부 도메인이 내부 도메인보다 높은 레벨로 할당되는 네트워크 계층을 기반으로 합니다. 가장 높은 유지 보수 도메인 레벨을 유지하도록 고객 엔드포인트를 구성합니다. 유지 보수 도메인 수준은 다양한 유지 보수 도메인 간의 네비게이트 관계를 표시하는 필수 매개 변수입니다. 레벨은 각 CFM 프레임에 내장됩니다. 주어진 수준 내 CFM 메시지는 동일한 수준에서 MEP에 의해 처리됩니다.

이더넷 인터페이스에서 CFM을 활성화하려면 유지 보수 도메인, 유지보수 연결 및 유지 보수 연결 엔드 포인트(MEP)를 구성해야 합니다. 스위치에서 구성된 유지 보수 도메인, 유지 보수 연결 단말 지점(MEP) 및 유지 보수 중간 그림 1 지점(MIP) 간의 관계를 보여줍니다.

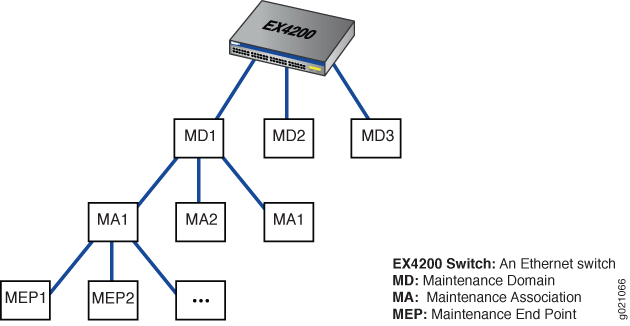

그림 1: MEP, MIP 및 유지 보수 도메인 수준 간의 관계MEP, MIP 및 유지 보수 도메인 수준 간의 관계

스위치의 CFM EX4600 제한

릴리스 날짜부터 Junos OS 18.3R1 Junos OS CFM 지원을 EX4600. CFM 지원은 EX4600 제한이 있습니다.

  • CFM 지원은 필터를 사용하여 소프트웨어를 통해 제공됩니다. 이는 확장에 영향을 미칠 수 있습니다.

  • 인라인 패킷 전달 엔진(PFE) 모드는 지원되지 않습니다. 인라인 PFE 모드에서는 주기적인 패킷 관리(PPM) 처리를 PFE(패킷 전달 엔진)로 위임하여 더 빠른 패킷 처리를 생성하고 지원되는 CCM 간격은 10밀리초입니다.

  • 성능 모니터링(ITU-T Y.1731 Ethernet Service OAM)은 지원되지 않습니다.

  • 1초 미만의 CCM 간격은 지원되지 않습니다.

  • CFM은 Routed Interfaces 및 통합 이더넷(lag) 인터페이스에서 지원되지 않습니다.

  • MIP 반 기능은 네트워크 커버리지를 개선하기 위해 MIP 기능을 2개의 한방향 세그먼트로 분할하는 것으로 지원되지 않습니다.

  • UP MEP는 지원되지 않습니다.

  • 지원되는 CFM 세션의 총 개수는 20개입니다.

CFM 제한: QFX5200 스위치 및 스위치 QFX5210 제한

릴리스 날짜부터 Junos OS 릴리스 18.4R1 스위치와 Junos OS 스위치에 대한 CFM 지원을 QFX5200 QFX5210 제공합니다. 스위치 및 스위치 QFX5200 CFM QFX5210 다음과 같은 제한이 있습니다.

  • CFM 지원은 필터를 사용하여 소프트웨어를 통해 제공됩니다. 이는 확장에 영향을 미칠 수 있습니다.

  • 인라인 패킷 전달 엔진(PFE) 모드는 지원되지 않습니다. 인라인 PFE 모드에서는 주기적인 패킷 관리(PPM) 처리를 PFE(패킷 전달 엔진)로 위임하여 더 빠른 패킷 처리를 생성하고 지원되는 CCM 간격은 10밀리초입니다.

  • 성능 모니터링(ITU-T Y.1731 Ethernet Service OAM)은 지원되지 않습니다.

  • 1초 미만의 CCM 간격은 지원되지 않습니다.

  • CFM은 Routed Interfaces 및 통합 이더넷(lag) 인터페이스에서 지원되지 않습니다.

  • MIP 반 기능은 네트워크 커버리지를 개선하기 위해 MIP 기능을 2개의 한방향 세그먼트로 분할하는 것으로 지원되지 않습니다.

  • UP MEP는 지원되지 않습니다.

  • 지원되는 CFM 세션의 총 개수는 20개입니다.

구성 이더넷 OAM 연결성 장애 관리(CLI 절차)

EX 시리즈 주니퍼 네트웍스 스위치를 위한 이더넷 스위치 주니퍼 네트웍스 Junos OS Ethernet 인터페이스는 OAM(Operation, Administration, and Management)을 위한 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag 표준을 지원한다. 이 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag 규격은 CFM(Ethernet Connectivity Fault Management)을 제공합니다.

주:

이 기능은 통합 LAG(Ethernet) 인터페이스의 EX4300 스위치에서 지원되지 않습니다.

이 주제는 다음 작업을 설명합니다.

유지 보수 도메인 생성

유지 보수 도메인은 운영자, 프로바이더 및 고객 같은 네트워크 엔티티로 구성됩니다. 이더넷 인터페이스에서 연결 CFM(Fault Management)을 활성화하려면 유지 보수 도메인, 유지 보수 연결 및 MEP를 생성해야 합니다.

유지 보수 도메인을 생성하려면 다음을 제공합니다.

  1. 유지 보수 도메인의 이름을 지정합니다.
  2. 유지 보수 도메인 이름에 대한 형식을 지정합니다. 지정한 none 경우, 그 어떤 이름도 구성되지 않습니다.
    • 일반 ASCII 문자 문자열

    • DNS(Domain Name Service) 형식

    • 범위 0 ~ 미디어 액세스 제어(주소) 65,535의 2옥et 식별자 및 MAC(미디어 액세스 제어(주소)) 주소

    • none

    예를 들어, MAC 주소와 2-옥et 식별자로 이름 형식을 지정합니다.

  3. 이 도메인과 다른 도메인 간의 중첩 관계를 표시하는 데 사용되는 유지 보수 도메인 수준을 구성합니다. 0에서 7까지의 값을 사용:

유지 보수 도메인 MIP 하프 기능 구성

주:

MIP MHF(Half Function)는 스위치, EX4600, QFX5200 지원되지 QFX5210 없습니다.

MIP MHF(Half Function)는 유지 보수 연결 중간점(MIP) 기능을 2개의 한방향 세그먼트로 나누고 최소한의 구성으로 가시성을 향상하며 모니터링할 수 있는 포인트 수를 늘려 네트워크 커버리지를 개선합니다. MHF는 루프백 및 링크 추적 메시지에 응답하여 장애 격리에 도움을 주어 모니터링 기능을 확장합니다. MIP가 구성될 때마다 모든 유지 보수 도메인과 유지 보수 연결에 대한 MIP의 절반 기능 값이 동일해야 합니다.

MIP 반 기능을 구성하는 경우:

유지 보수 협회 생성

CFM 유지 보수 도메인에서 각 서비스 인스턴스를 유지 보수 연결(maintenance association)이라고 합니다.

유지 보수 연결(maintenance association)을 생성하기 위해 다음을 제공합니다.

Continuity Check Protocol 구성

연속성 검사 프로토콜은 유지 보수 연결 내 MEP(Maintenance Association End Point)에 의해 장애를 탐지하는 데 사용됩니다. MEP는 연속성 검사 멀티캐스트 메시지를 주기적으로 전송합니다. 수신 MEP는 CCM(Continuity Check Message)을 사용하여 유지 보수 연결에서 모든 MEP의 MEP 데이터베이스를 구축합니다.

연속성 검사 프로토콜을 구성하기 위해 다음을 제공합니다.

  1. 연속성 검사 프로토콜 지원:
  2. 연속성 검사 홀드 간격을 지정합니다. 대기 간격은 업데이트가 발생하지 않는다면 MEP 데이터베이스를 플러시하기 전에 기다리는 분의 수입니다. 기본값은 10분입니다.
  3. CCM 간격을 지정합니다. 간격은 CCM 전송 간의 시간입니다. 10분(10m), 1분(1m), 10초(10초), 1초(1), 100밀리초(100ms) 또는 10밀리초(10ms)를 지정할 수 있습니다.
    주:

    스위치 EX4600, QFX5200 및 QFX5210 1초 미만의 CCM 간격은 지원되지 않습니다.

  4. MEP가 다운되기 전에 손실될 수 있는 CCM(즉, 프로토콜 데이터 유닛)의 수를 지정합니다. PDUS(Protocol Data Units)의 기본 개수는 3입니다.

유지 보수 연결 엔드포인트 구성

유지 보수 연결 엔드포인트를 구성하는 경우:

  1. MEP에 대한 ID를 지정합니다. 그 가치는 1에서 8191로 평가될 수 있습니다.
  2. MEP가 동일한 유지 보수 연결의 모든 원격 MEP로부터 연속성 검사 메시지(CCM)를 허용하도록 하려는 경우 유지 보수 엔드포인트 자동 검색을 실행합니다.
  3. CFM 패킷(CCM)은 MEP를 위한 한 방향으로만 전송될 수 있습니다. 즉, CCM이 본 MEP에 구성된 인터페이스에서만 전송될 수 있도록 방향을 설정할 수 down 있습니다.
  4. MEP가 연결된 논리적 인터페이스를 지정합니다. 액세스 인터페이스 또는 트렁크 인터페이스가 될 수 있습니다. 트렁크 인터페이스를 지정하는 경우 해당 인터페이스와 연결된 VLAN에는 VLAN ID가 있어야 합니다.
    주:

    여러 VLA에 속하는 액세스 인터페이스를 MEP에 연관할 수 없습니다.

  5. 예상되는 CCM의 원격 MEP를 구성할 수 있습니다. 자동검사(autodiscovery)가 활성화되지 않을 경우, 명령문에 따라 원격 MEP를 구성해야 mep 합니다. 명령문에 따라 원격 MEP가 구성되지 않은 경우 mep 원격 MEP의 CCM은 오류로 취급됩니다.

연결 장애 관리 작업 프로필 구성

작업 프로파일을 구성하고 구성된 이벤트가 발생할 때 취할 조치를 지정할 수 있습니다. 또는 원격 MEP에 대한 연결이 실패할 때 작업 프로파일을 구성하고 기본 작업을 지정할 수 있습니다.

작업 프로파일을 구성하려면:

  1. 작업 프로파일의 이름을 지정합니다.
  2. 작업 프로파일의 작업 구성:
  3. 작업 프로파일에 따라 하나 이상의 이벤트를 구성하면, 실행될 해당 작업을 트리거합니다.

Linktrace Protocol 구성

링크trace 프로토콜은 한 쌍의 유지 보수 지점 간의 경로 검색에 사용됩니다. Linktrace 메시지는 관리자가 이 명령을 사용하여 동일한 유지 보수 연결 하의 MEP 쌍 간의 경로를 검증하여 traceroute 트리거됩니다. 링크trace 메시지는 동일한 유지 보수 도메인에서 MEP와 MIP 간의 경로를 확인하는 데 사용할 수도 있습니다.

링크 트레이스 프로토콜을 구성하려면 다음을 제공합니다.

  1. 링크 트레이스 경로 시간(age timer)을 구성합니다. 링크 트레이스 요청에 대한 응답이 수신되지 않는 경우, 에이지타이머 만료 후 요청 및 응답 엔트리가 삭제됩니다.
  2. 링크 트레이 요청당 저장할 링크 트레이스 회신 항목의 수를 구성합니다.

예를 들면 다음과 같습니다. EX 시리즈 스위치에서 이더넷 OAM 구성 연결성 장애 관리

EX 시리즈 스위치 및 EX 시리즈 스위치를 위한 Junos OS 이더넷 인터페이스는 OAM(Operation, Administration, and Management)을 위한 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag 표준을 지원 이 IEEE(Institute of Electrical and Electronics Engineers) 802.1ag 규격은 CFM(Ethernet Connectivity Fault Management)을 제공합니다.

다음 예제에서는 기가비트 이더넷 인터페이스에서 OAM CFM을 활성화 및 구성하는 방법을 설명합니다.

요구 사항

이 예에서는 다음과 같은 하드웨어 및 소프트웨어 구성 요소를 활용합니다.

  • Junos OS EX 시리즈 스위치용 릴리즈 10.2 이상

  • 점대점(point-to-point) 기가비트 이더넷 링크로 연결된 2개의 EX 시리즈 스위치

개요 및 토폴로지

CFM을 사용하여 두 스위치 간의 물리적 링크를 모니터링할 수 있습니다. 다음 예제에서는 점대점(point-to-point) Gigabit Ethernet 링크로 2개의 스위치를 연결합니다. 이 두 스위치 간의 링크는 CFM을 사용하여 모니터링됩니다.

스위치에서 이더넷 OAM 연결성 장애 관리 구성 1

CLI 빠른 구성

Ethernet OAM CFM을 신속하게 구성하기 위해 다음 명령을 복사하여 스위치 터미널 창에 붙여넣기:

절차

단계별 절차

스위치에서 OAM CFM을 활성화 및 구성하려면 1:

  1. 유지 보수 도메인 이름 형식을 지정합니다.

  2. 유지 보수 도메인 이름과 유지 보수 도메인 수준을 지정합니다.

  3. 유지 보수 연결 생성:

  4. Continuity Check 프로토콜을 활성화하고 연속성 검사 홀드 간격을 지정합니다.

  5. 유지 보수 연결 엔드포인트(MEP) 구성:

결과

구성의 결과를 확인할 수 있습니다.

스위치 2에서 Ethernet OAM 구성 연결성 장애 관리

CLI 빠른 구성

Ethernet OAM CFM을 신속하게 구성하기 위해 다음 명령을 복사하여 스위치 터미널 창에 붙여넣기:

절차

단계별 절차

스위치 2의 구성은 스위치 2에 반영됩니다.

  1. 유지 보수 도메인 이름 형식을 지정합니다.

  2. 유지 보수 도메인 이름과 유지 보수 도메인 수준을 지정합니다.

  3. 유지 보수 연결 생성:

  4. Continuity Check 프로토콜을 활성화하고 연속성 검사 홀드 간격을 지정합니다.

  5. 유지 보수 연결 MEP(End Point) 구성

결과

구성의 결과를 확인할 수 있습니다.

확인

구성이 올바르게 작동하고 있는지 확인하려면 다음 작업을 수행합니다.

OAM CFM이 올바르게 구성되었는지 검증

목적

OAM CFM이 올바르게 구성되었는지 확인합니다.

실행

명령어 show oam ethernet connectivity-fault-management interfaces detail 사용:

샘플 출력
명령 이름
의미

출력이 연속성 확인 상태가 표시되고 원격 MEP의 세부 정보를 표시하면 연결 CFM(장애 관리)이 올바르게 enabled 구성되었는지 확인합니다.
